一、对象树

在 Qt 中，对象树是一个用来管理对象及其层次结构的核心机制。它利用 父子关系 自动管理对象的生命周期，并简化内存管理。所有继承自 QObject 的类（如 QWidget、QPushButton 等）都可以使用对象树。

对象树的好处：
内存安全：通过父子关系自动管理对象，减少内存泄漏。
简化代码：开发者无需手动删除子对象。
可维护性：清晰的层次结构方便调试和维护。

1.1 对象树特点

对象树的特点。

父子关系：

每个 QObject 对象都有一个父对象（可选）和多个子对象。
当父对象被销毁时，其子对象会自动销毁。

生命周期管理：

Qt 的对象树机制减少了内存泄漏的风险。
无需手动删除子对象，父对象会自动处理。

层次结构：

对象树类似于一个树形结构，根对象是树的根节点，其下是各级子节点。

信号与槽：

父子关系可以简化信号与槽的连接管理。

1.2 创建对象树

父子关系可以通过以下方式建立：
（1）在构造函数中传递父对象

QPushButton *button = new QPushButton("Click Me", parent); // parent 是父对象

（2）使用 setParent() 方法

QPushButton *button = new QPushButton("Click Me");
button->setParent(parent); // 设置 parent 为父对象

1.3 对象树的内存管理

当一个父对象被销毁时，所有子对象会被自动销毁。例如：

QWidget *parent = new QWidget;
QPushButton *child1 = new QPushButton(parent);
QPushButton *child2 = new QPushButton(parent);

delete parent; // child1 和 child2 会被自动销毁

1.4 示例代码

以下代码展示了一个简单的对象树结构：

#include <QApplication>
#include <QPushButton>
#include <QWidget>

int main(int argc, char *argv[]) {
    QApplication app(argc, argv);

    QWidget *window = new QWidget;
    window->setWindowTitle("Object Tree Example");
    window->resize(400, 300);

    QPushButton *button1 = new QPushButton("Button 1", window); // 父对象为 window
    button1->move(50, 50);

    QPushButton *button2 = new QPushButton("Button 2");
    button2->setParent(window); // 通过 setParent 设置父对象
    button2->move(150, 50);

    // 打印对象树
    foreach(QObject *child, window->children()) {
        qDebug() << "Child:" << child->metaObject()->className();
    }

    window->show();
    return app.exec();
}

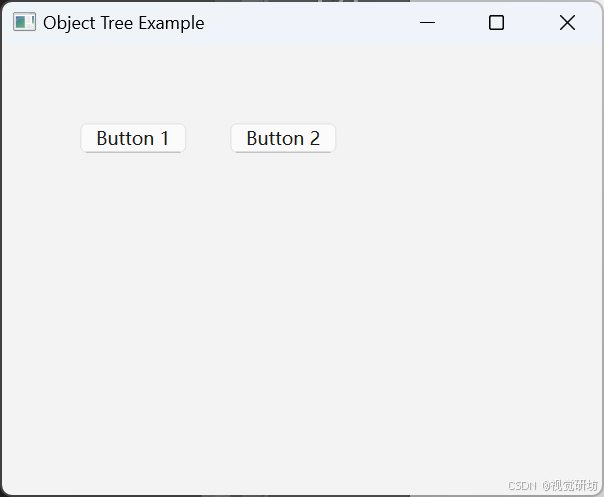

1.5 界面效果

运行结果：

窗口中有两个按钮，父对象为 window。
控制台输出窗口的直接子对象类型。

实际效果见下：

二、坐标系

在 Qt 中，坐标系是用于描述控件或窗口中元素位置的关键概念。Qt 提供了多个坐标系以适应不同的绘制需求和窗口管理场景。以下是 Qt 坐标系的基础知识和常见用法。

2.1 窗口坐标系（Widget Coordinates）

以窗口（控件）左上角为原点 (0, 0)。

横向为正方向（右），纵向为正方向（下）。

适用于控件的布局、绘制和位置调整。

2.2 全局坐标系（Global Coordinates）

以整个屏幕的左上角为原点 (0, 0)。

用于描述屏幕上的绝对位置。

常用方法：

mapToGlobal(const QPoint &pos)：将窗口内的局部坐标转换为全局坐标。
mapFromGlobal(const QPoint &pos)：将全局坐标转换为窗口内的局部坐标。

2.3 局部坐标系（Local Coordinates）

用于描述子控件相对于其父控件的位置。

子控件以其父控件的左上角为原点 (0, 0)。

2.4 视图坐标系（Graphics View Coordinates）

专门用于 QGraphicsView 场景绘制系统。

原点和方向可以通过场景变换（QGraphicsView::setTransform）进行调整。

2.5 坐标系方向

默认方向：

X 轴向右为正。
Y 轴向下为正。

翻转坐标方向： 在某些情况下，可以通过矩阵变换（QTransform）修改坐标系方向，例如：

QTransform transform;
transform.scale(1, -1); // 翻转 Y 轴方向
painter->setTransform(transform);

2.6 示例代码

以下代码展示如何使用坐标系：

#include <QApplication>
#include <QPushButton>
#include <QWidget>
#include <QDebug>

int main(int argc, char *argv[]) {
    QApplication app(argc, argv);

    QWidget window;
    window.setFixedSize(400, 300);
    window.setWindowTitle("Qt 坐标系示例");

    QPushButton *button = new QPushButton("Click Me", &window);
    button->move(50, 50); // 设置按钮在窗口内的位置

    // 获取坐标
    qDebug() << "按钮相对于窗口的坐标：" << button->pos(); // 局部坐标
    qDebug() << "按钮在屏幕的全局坐标：" << button->mapToGlobal(QPoint(0, 0));

    // 转换坐标
    QPoint globalPos = button->mapToGlobal(QPoint(0, 0));
    QPoint localPos = window.mapFromGlobal(globalPos);
    qDebug() << "全局坐标转换回窗口坐标：" << localPos;

    window.show();
    return app.exec();
}

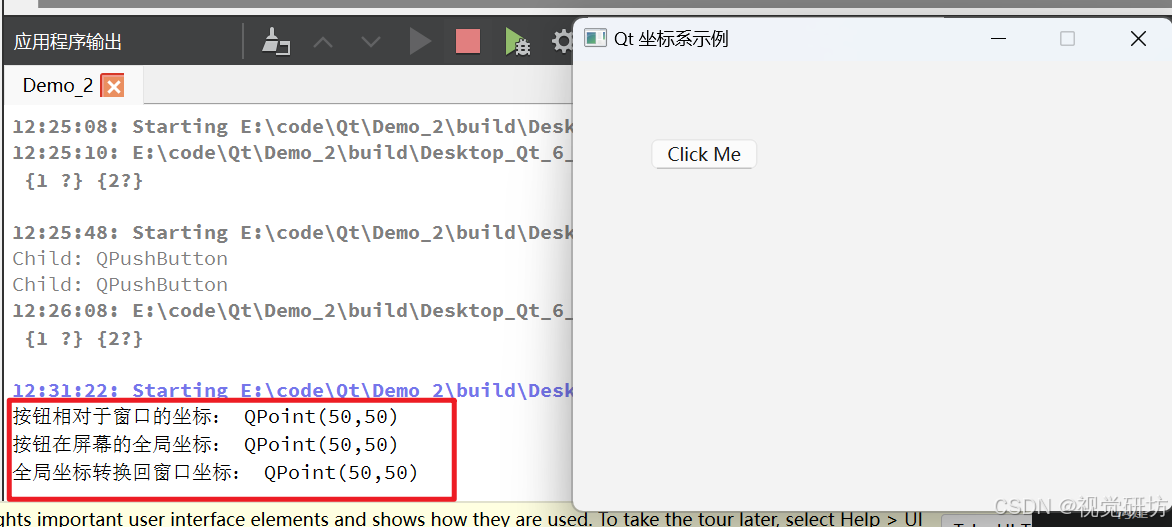

2.7 效果展示

运行上面2.6中代码，输出见下：

三、总结

以上就是Qt中对象树和坐标系详细图文讲解，希望能帮到你！
