1.Apply OFDM in MIMO Simulation
3.Improve SNR and Capacity of Wireless Communication Using Antenna Arrays
1.Apply OFDM in MIMO Simulation
注意,代码块的命令直接输入matlab控制台,按回车即可。
web(fullfile(docroot, 'comm/ug/ofdm-with-mimo-simulation.html?s_tid=doc_srchtitle'))

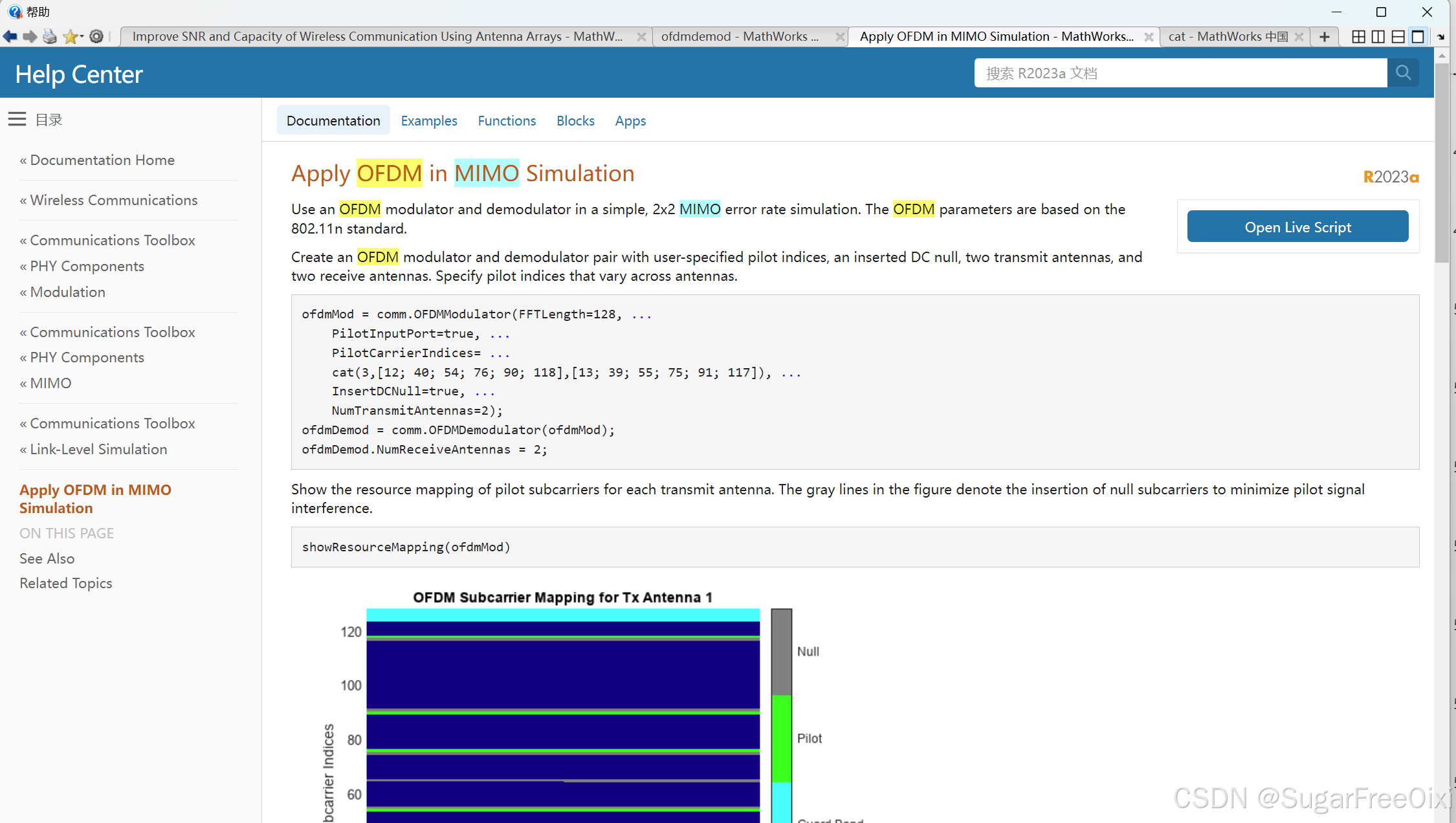

该demo生动地阐述了OFDM符号的结构,让大家更深入和形象理解OFDM各个子载波的角色分配。利用comm.OFDMModulator可以方便的进行OFDM符号的生成与解调。
2.在SISO中,OFDM对与多普勒、多径延迟的demo

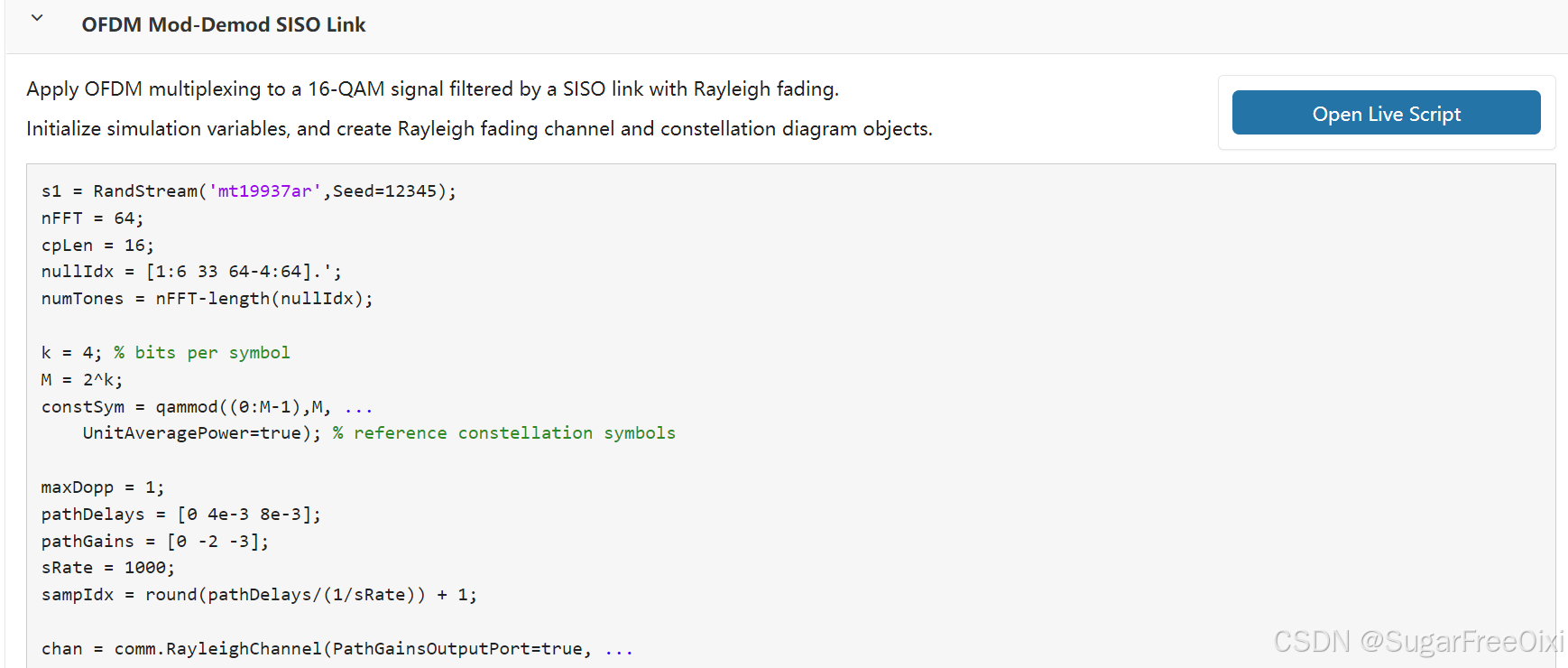

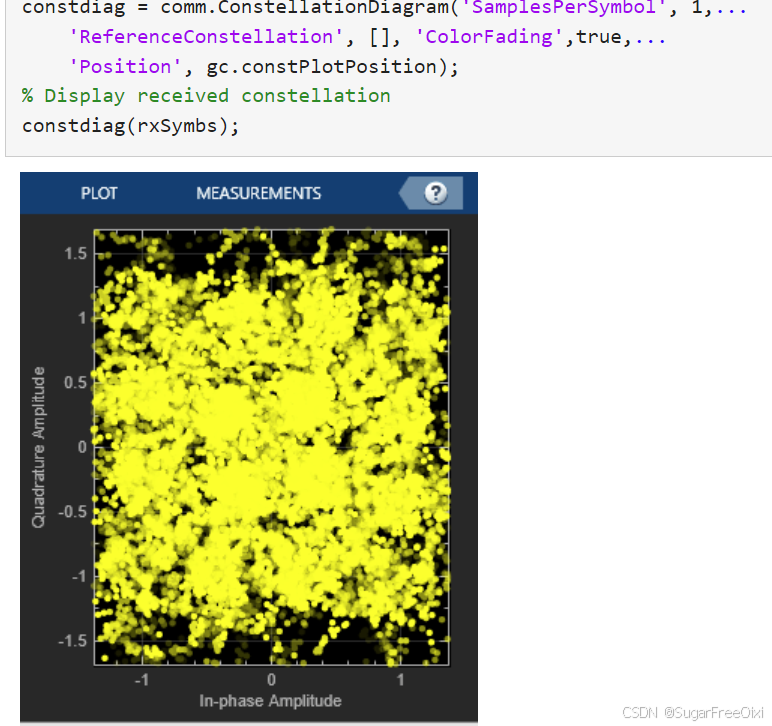

在该页面下的【OFDM Mod-Demod SISO Link】样例

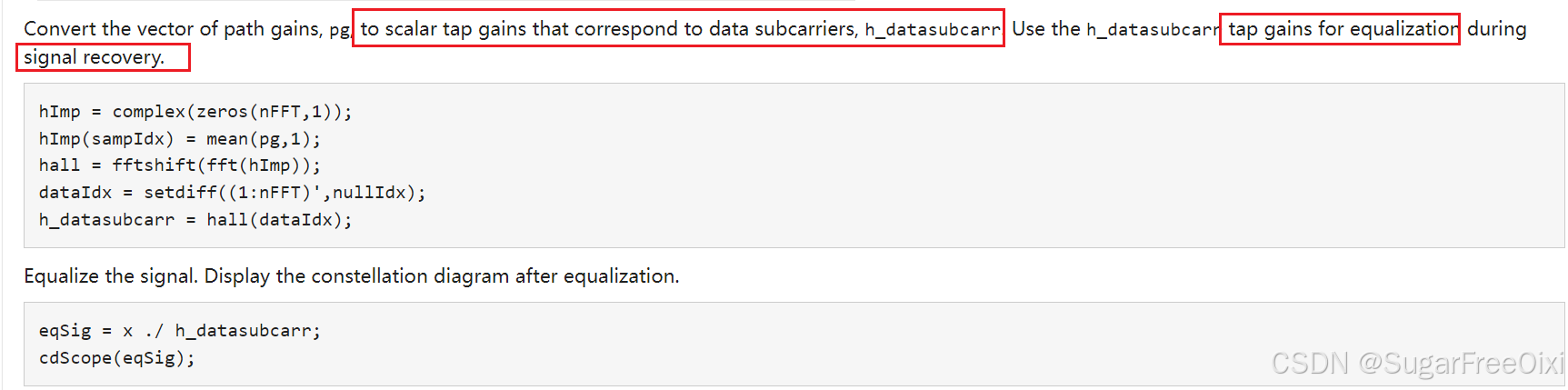

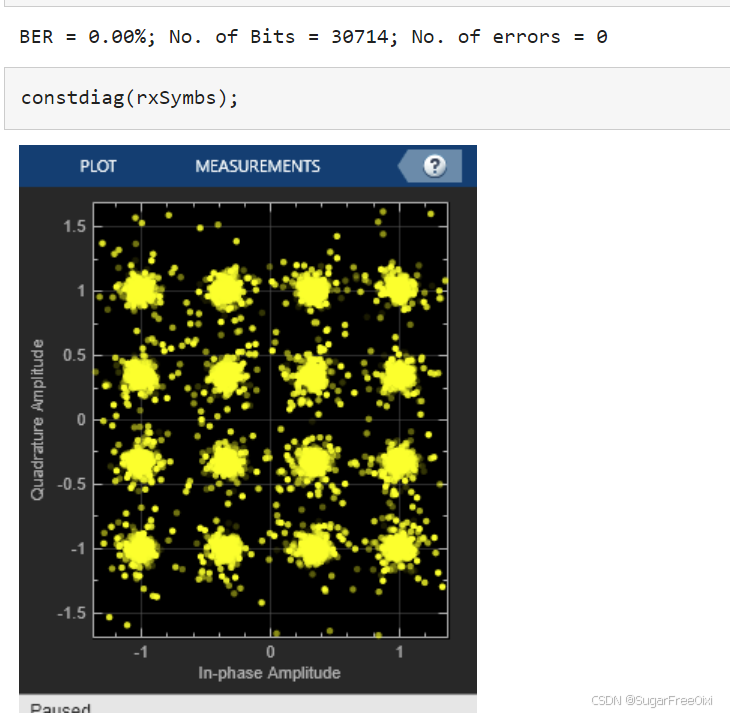

一个简单的例子,阐述如何通过均衡器去补偿多径的衰减。其实就是在时间延迟、增益上去补偿(滤波器的多抽头:即滤波器系数)
web(fullfile(docroot, 'comm/ref/ofdmdemod.html?s_tid=doc_srchtitle'))
3.Improve SNR and Capacity of Wireless Communication Using Antenna Arrays

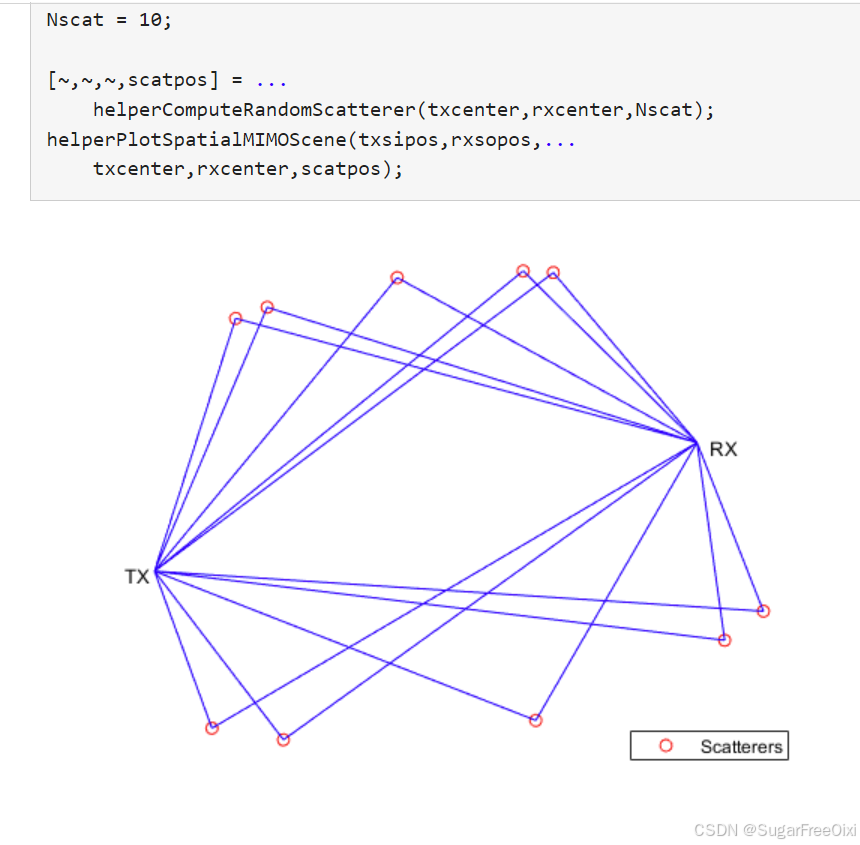

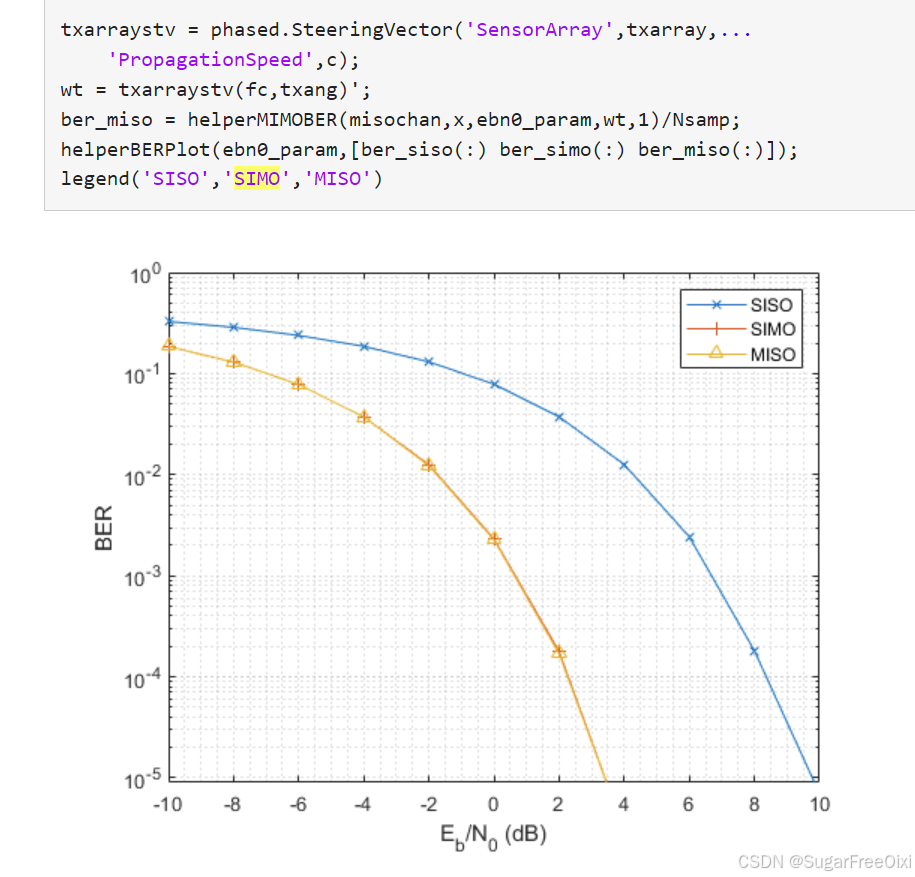

该demo阐述了SISO/MISO/SIMO/MIMO的仿真过程,并对比了其性能。其中还有平面的射线图。其中采用的是scatter信道
web(fullfile(docroot, 'phased/ug/improve-snr-and-capacity-of-wireless-communication-using-antenna-arrays.html?s_tid=doc_srchtitle'))
4.Beamforming for MIMO-OFDM Systems
web(fullfile(docroot, 'phased/ug/beamforming-for-mimo-ofdm-systems.html?s_tid=doc_srchtitle'))
该例子较为真实地仿真了MIMO地无线通信过程。
1.采用工具类:phase.radiator和phase.collector来模拟信号发送接收过程;

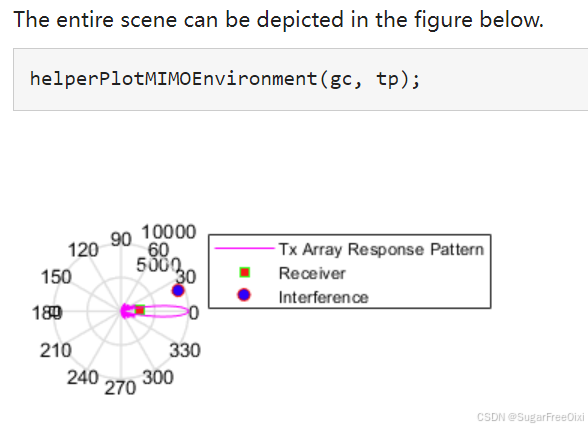

2.形象地绘制了波束指向地偏移影响。
3.OFDM调制解调,以及信号编码(卷积码),信道估计都考虑在内
4.简单提到了波束指向通过3bit移相器导致地波束角度受限问题
5.还考虑了噪声源地影响

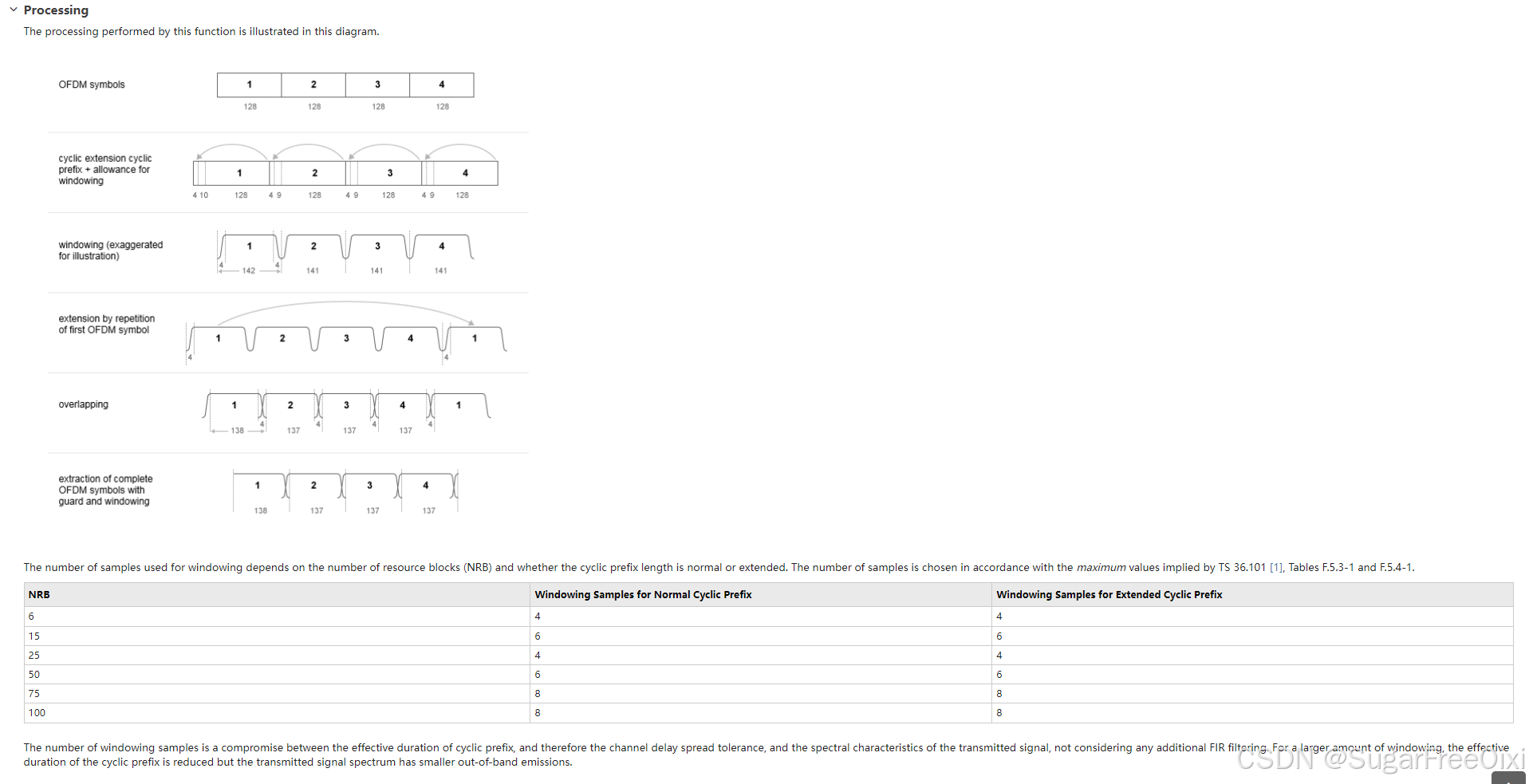

5.ofdm lte 格式
web(fullfile(docroot, 'lte/ref/lteofdmmodulate.html'))

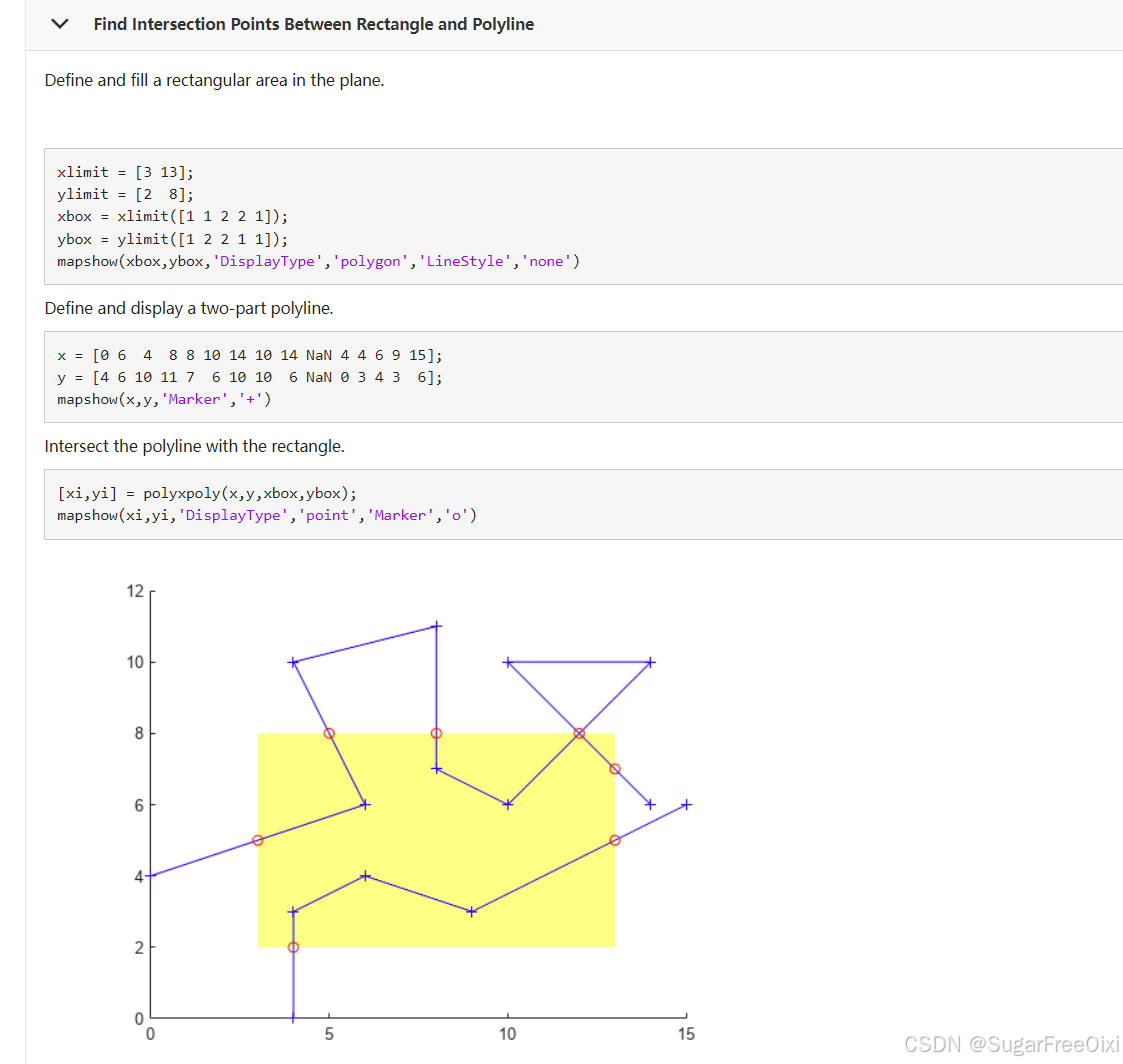

6. 区域交点
web(fullfile(docroot, 'map/ref/polyxpoly.html'))
- 首先,
xlimit = [3 13];
和ylimit = [2 8];
这两行分别定义了一个区域在x
轴和y
轴方向上的范围,这里可以理解为在二维平面中确定了一个矩形区域大致的边界,x
坐标范围是从3
到13
,y
坐标范围是从2
到8
。- 接着,
xbox = xlimit([1 1 2 2 1]);
这行通过对xlimit
向量按照索引[1 1 2 2 1]
取值来构建xbox
向量。具体来说,xlimit([1])
取到的值是3
(因为xlimit
向量中第一个元素索引为1
,其值为3
),重复两次取到两个3
;xlimit([2])
取到的值是13
,重复两次取到两个13
,最后再取一次3
,所以xbox
的值为[3 3 13 13 3]
,它按照顺序依次代表了一个多边形(在这里实际是个矩形)的左下角、左上角、右上角、右下角、左下角这几个顶点的x
坐标,从而完整地描述了这个矩形在x
轴方向上的顶点位置。- 同理,
ybox = ylimit([1 2 2 1 1]);
按照索引[1 2 2 1 1]
从ylimit
向量中取值,得到ybox
为[2 8 8 2 2]
,它依次代表了矩形对应顶点在y
轴方向上的坐标,完整地定义了这个矩形在二维平面中的顶点坐标情况。- 最后,
mapshow(xbox,ybox,'DisplayType','polygon','LineStyle','none')
使用mapshow
函数来展示图形。它将前面构建好的xbox
和ybox
作为多边形顶点的坐标传入,通过指定'DisplayType','polygon'
表示要展示的是一个多边形图形(也就是前面构建的矩形),并且设置'LineStyle','none'
表示不显示多边形的边线,可能是只希望展示该矩形区域的填充效果之类的情况。
