1. 如何求PWM的周期？

TPWM = (TBPRD + 1) x TTBCLK
`For Up Count and Down Count`
FPWM = 1/ (TPWM)

For Up and Down Count
TPWM = 2 x TBPRD x TTBCLK
FPWM = 1 / (TPWM)

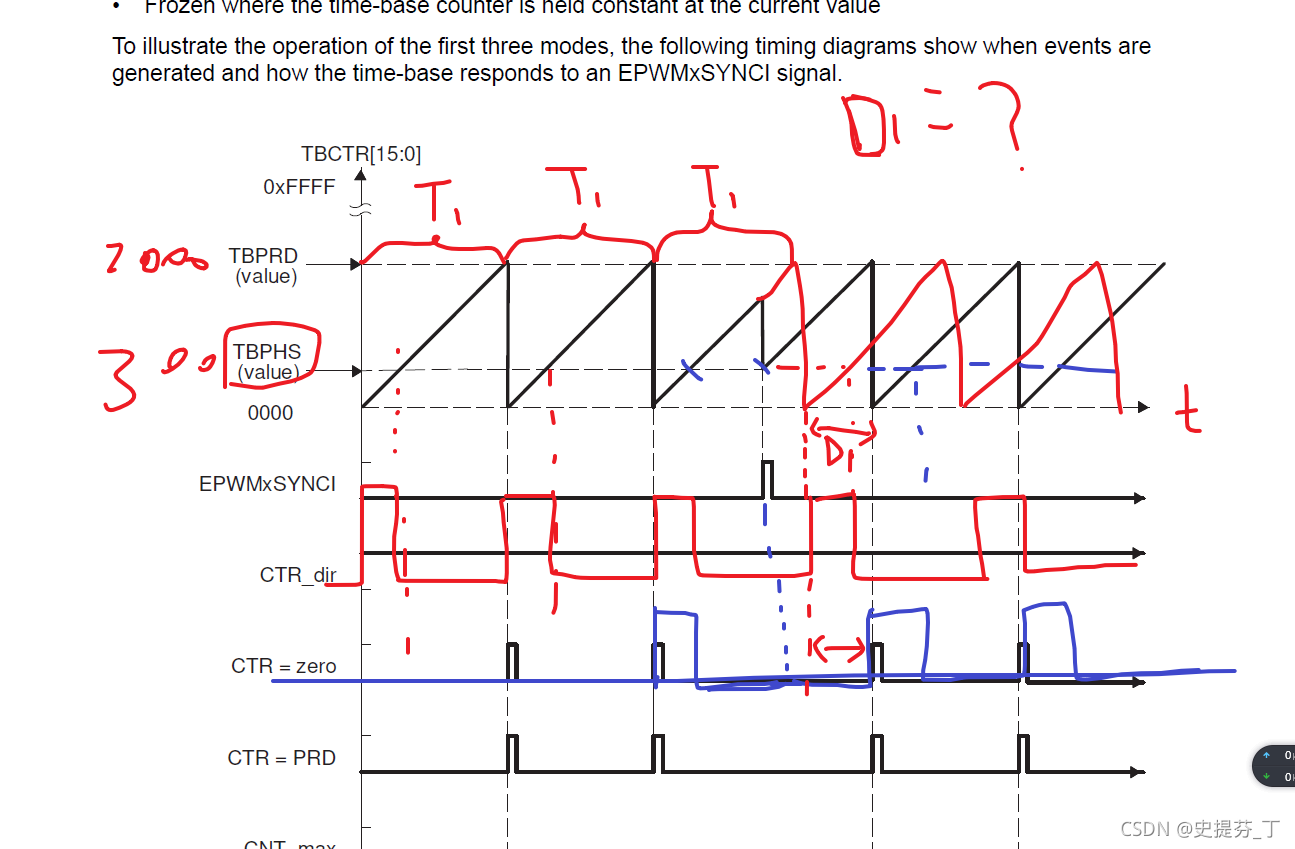

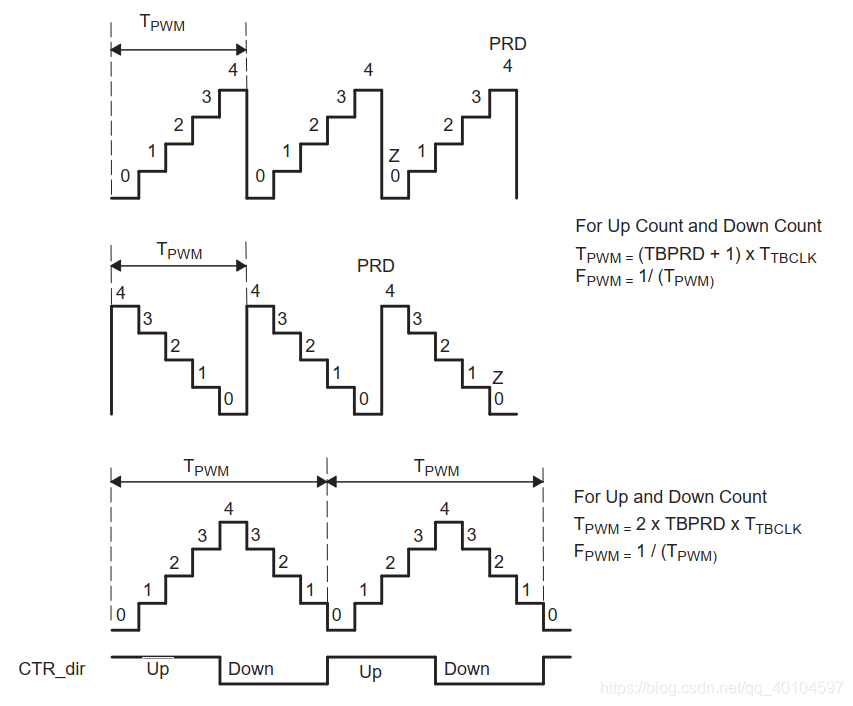

在这里插入图片描述

图 1.1

注：
 1. 该图在PDF的位置：23 / 115

在这里插入图片描述

图 1.2

注：
	1. 图1.2中的TBCLK和图1.1中的Ttbclk的关系：
		Ttbclk = 1/TBCLK
	2. SYSCLKOUT默认是系统时钟/2
    	假设28379D的CPU时钟是200MHZ，那么SYSCLKOUT = 100MHZ
    	假设HSPCLKDIV = 1 & CLKDIV = 1
    	那么TBCLK = SYSCLKOUT/(HSPCLKDIV*CLKDIV) = 100MHZ/(1/2*1/2) = 25MHZ;
		那么Ttbclk = 1/TBCLK = 1/25MHZ
         最后再根据图1.1中的公式就可以求出PWM的周期啦^_^
