文件源链接：vehiclesystemdocumentation.

一、项目设置：ProjectSetting

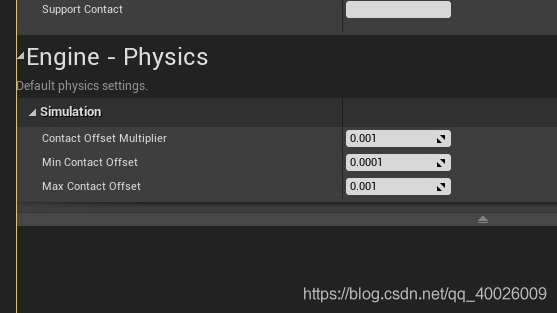

1.MIN/MAX CONTACT SETTINGS

在这里插入图片描述

这并不是必须要修改的，但还是强烈建议把该值跳到ue4允许的最小值
如果保持默认的话，物体在经过两个表面时会乱跳(即便这两个表面高度一样,且速度越快越明显)

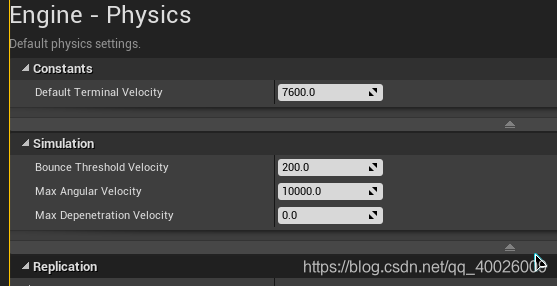

2.MAX TERMINAL AND ANGULAR VELOCITIES

在这里插入图片描述

他会限制你vehicle的最大速度和角速度，推荐的数值：
Default Terminal Velocity: 7600
Max Angular Velocity: 10000

二、创造一辆汽车

Step 0:前置条件

SkeletalMesh的汽车或者StaticMesh汽车和对应轮子模型

StaticMesh汽车需要单独的轮子模型

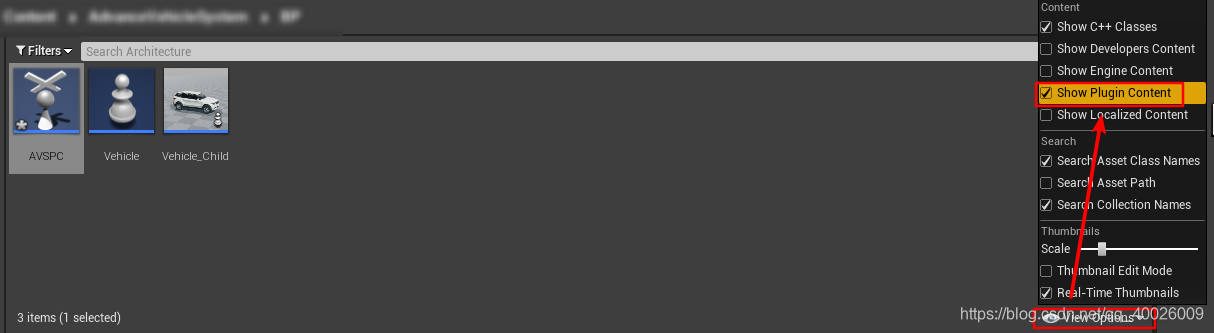

在插件中有一辆基础staticmesh车和轮子，确保你勾选了Show Plugin Content来以找到他
SkeletalMesh应该是类似于ue4的轮车设置

拥有AdvanceVehicleSystem插件
对UE4有基础的理解

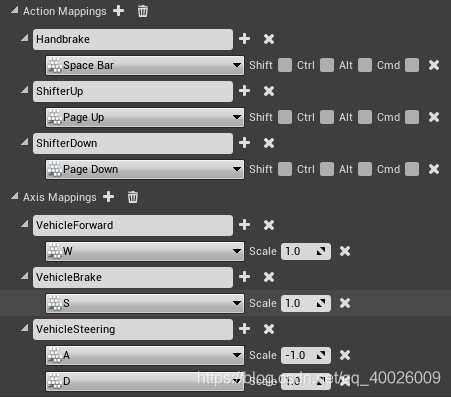

Step 1: 绑定输入按键

在这里插入图片描述

Step 2: 创建汽车基类

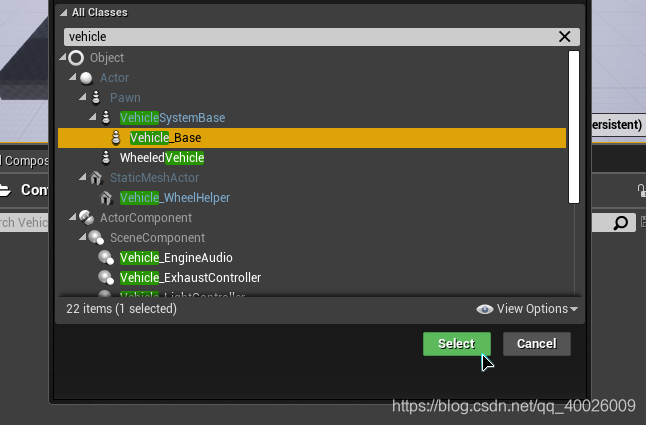

2.1 创建一个基于Vehicle_Base的蓝图

**Before we can setup the vehicle, we need to know what our inputs are. So head into your Project Settings > Input and set up something similar to this image.**

2.2 打开蓝图并创建springarm和camera

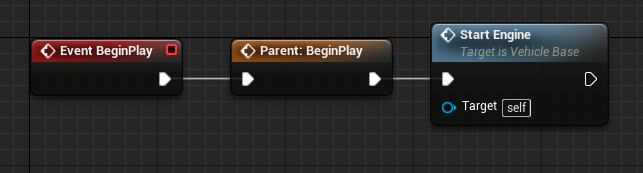

2.3 启动引擎

由于我们没有绑定引擎启动按键，所以在开始游戏时便自动启动引擎

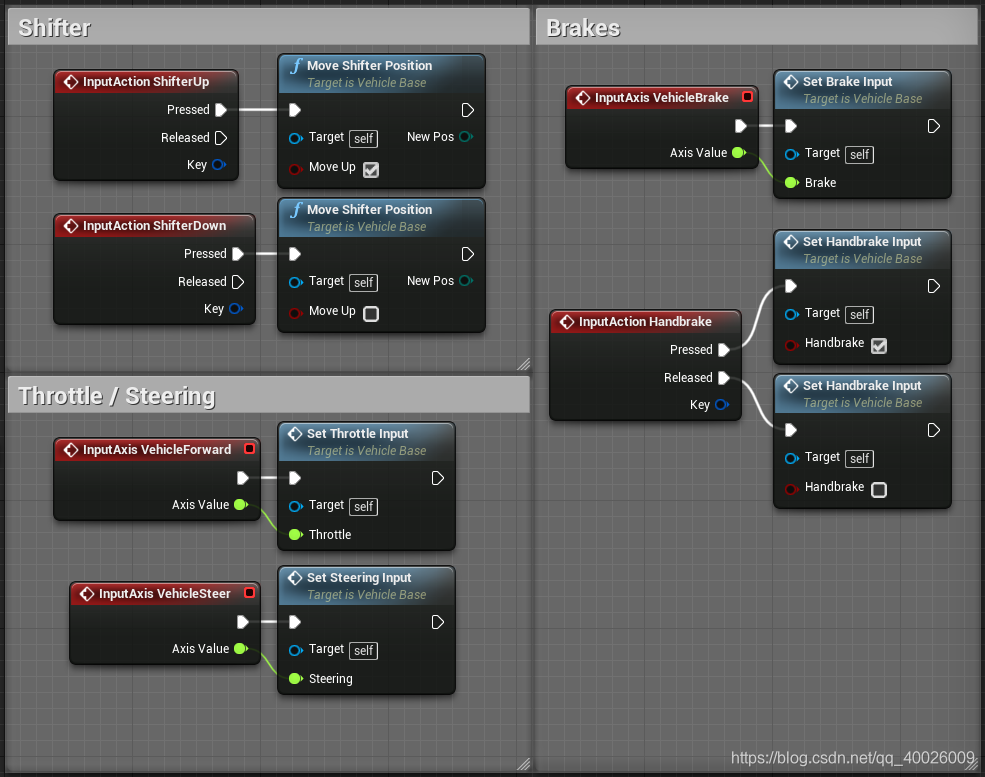

2.4 绑定你之前设置的按键到指定功能

在这里插入图片描述

Step 3: 基于这个基类创建你所需汽车

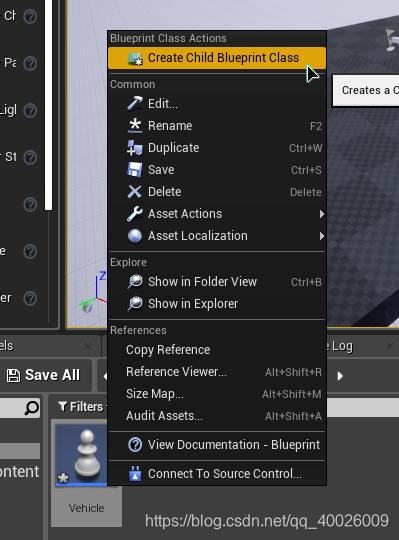

3.1右键鼠标：创建子蓝图类

在这里插入图片描述

3.2 打开新创建的车辆蓝图，然后从列表中选择VehicleMesh组件并将其设置为所需的StaticMesh(SKeletalMesh详见Step 8)

在这里插入图片描述

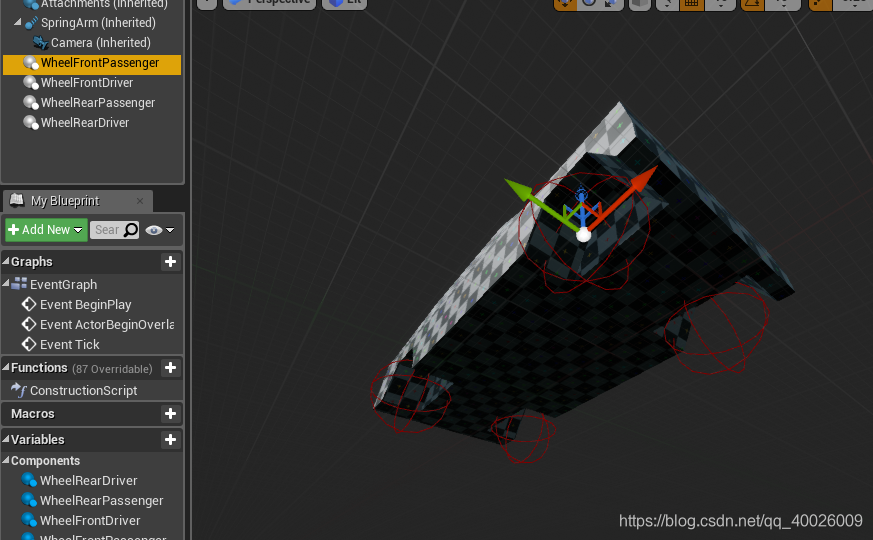

3.3 添加车轮

在你所需车轮的地方添加"Vehicle Wheel“组件，之后移动到你需要的地方。
为每一个轮子命合适的名可以便于之后的管理

3.4 配置汽车

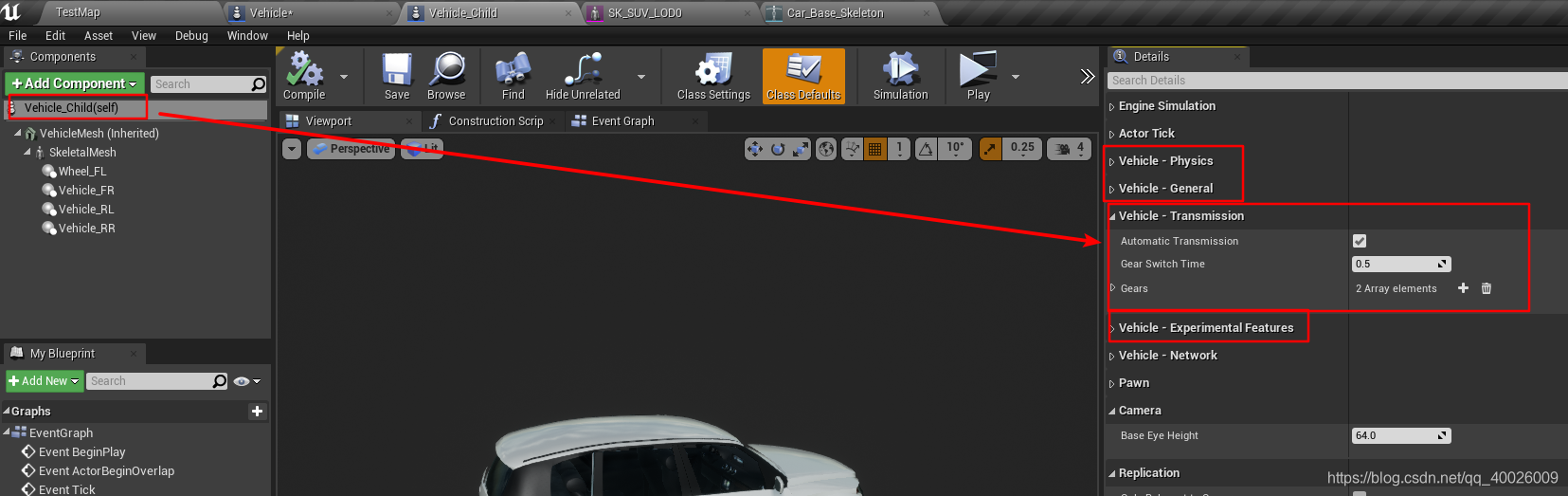

在组件列表中选择类名所在一栏，在细节面板中有4个以”Vehicle-“开头的类别，可以通过更改这里面的值实现整辆车的参数配置。目前我们只配置传动部分，打开 “Vehicle - Transmission”部分

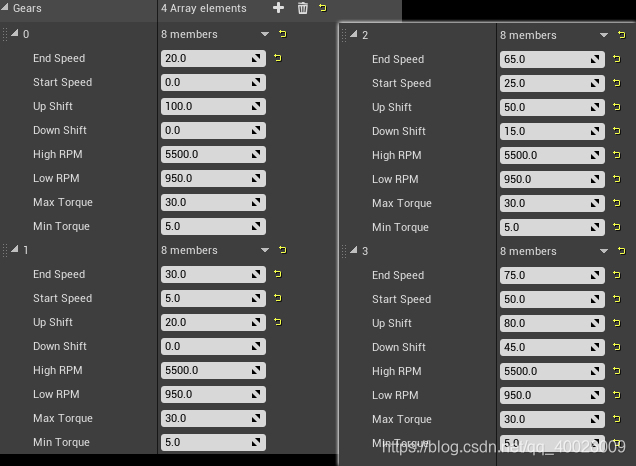

在"Gear"一栏中，默认有两个档。其中0档默认为倒车档。新建两个新的挡位，并按下图所示设置数值

Step 4: 配置车轮

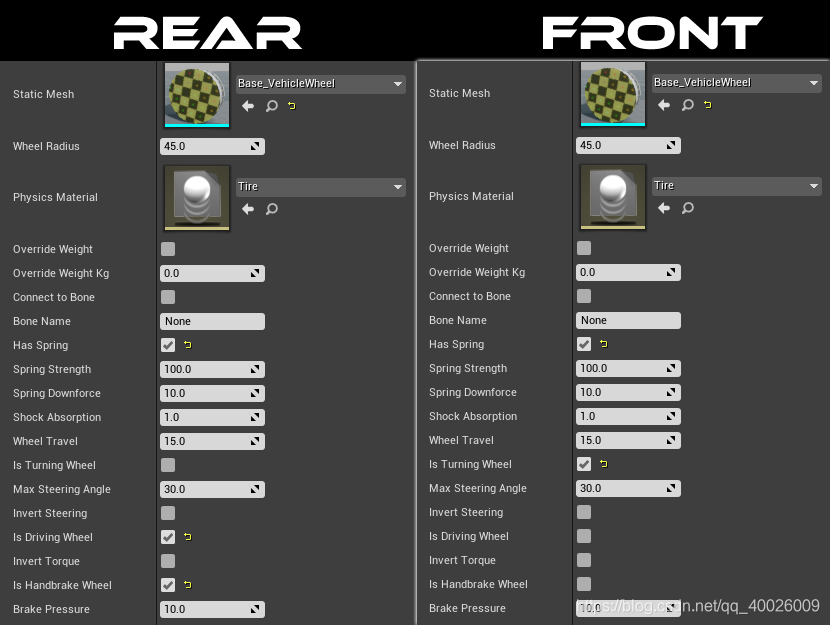

选择一个VehicleWheel组件，在细节面板中调节所需参数。如果指定mesh，则碰撞大小自动适配，如果不指定mesh，则会生成与碰撞同等大小的球体。下面的图像是一个后轮驱动车辆的设置。注意:如果你已经旋转了车轮组件，使你的车轮网面朝向相反的方向，你可能需要检查“ invert torque option”。

Step 5: 创建辅助配置的HUD

插件中包含了一个用于配置汽车的HUD。这一步并不是必须的，但如果你对UE4还不太熟悉的话我建议你跟着做。

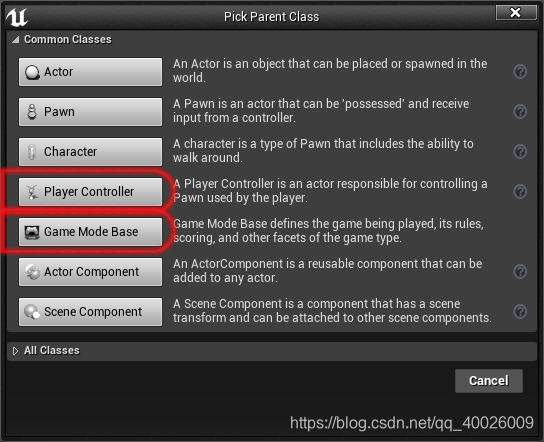

创建PlayerContrller和Gamemode类

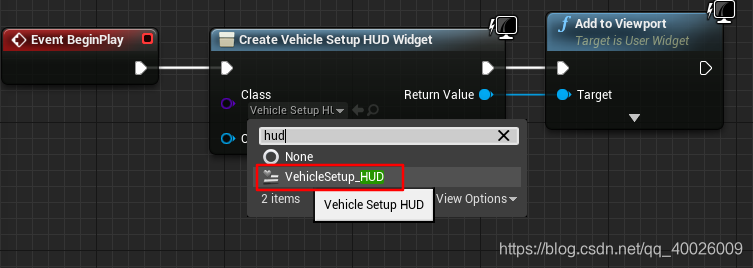

打开创建的PlayerController，如下图连接节点

注：如果没有找到VehicleSetup_HUD的话，请检查ShowPluginContent是否勾选

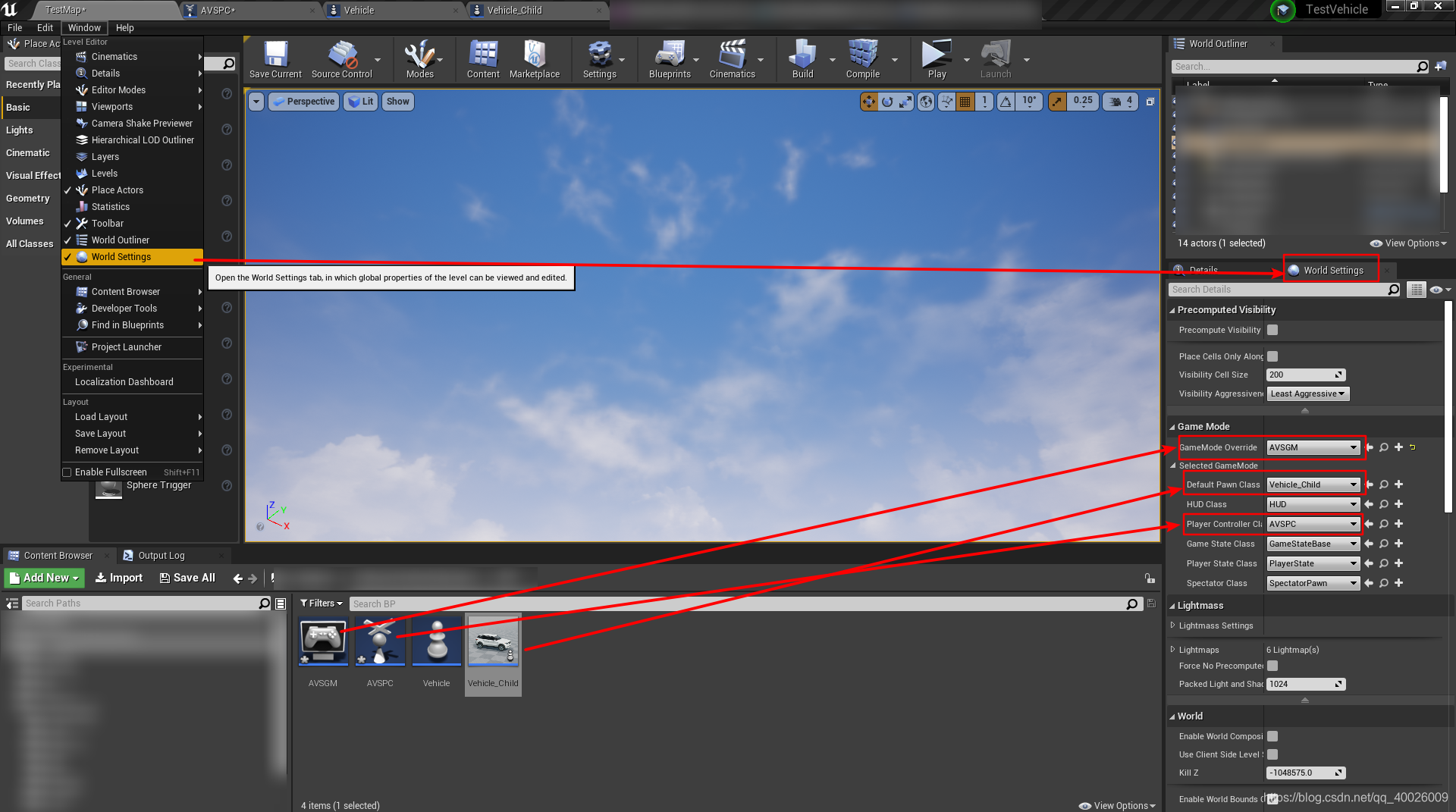

设置关卡Gamemode为我们创建的Gamemode,以及相应参数

Step 6: 测试

当前版本(1.0.2)下如果直接设置车辆PossesPlayer0会出现车辆无法移动的情况，如果时使用PlayerStart创建的话没问题，这个Bug会在之后的版本解决。

当前内容完成仅针对StaticMesh的车辆，SkeletalMesh请继续

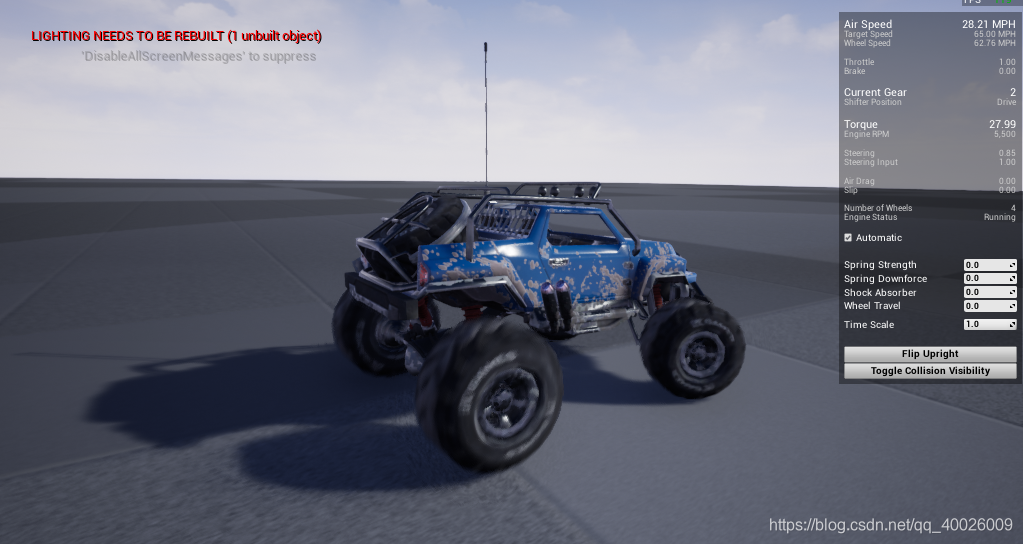

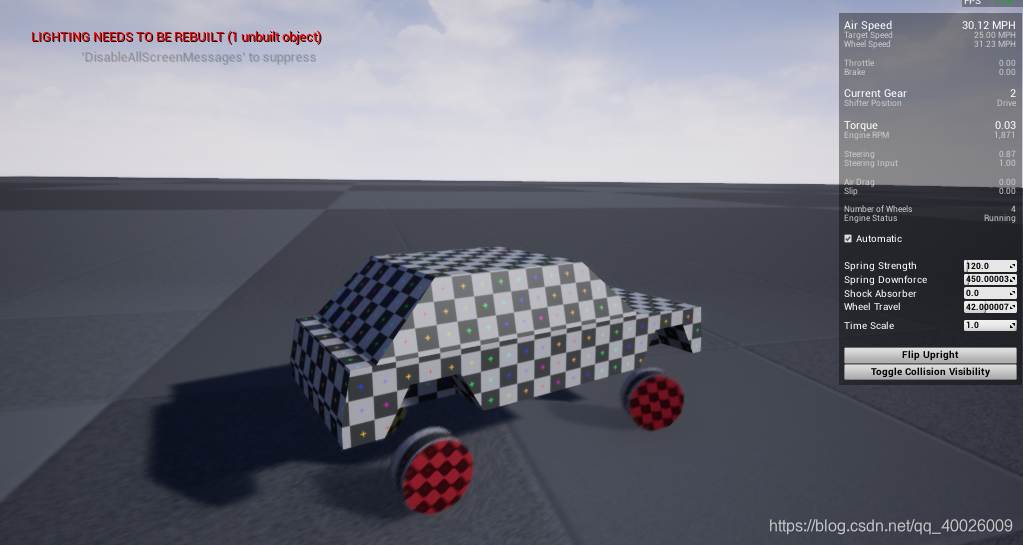

如果你成功遵循了上面的操作，那么你已经能正常驾驶车辆了。你也可以通过按下"Shift+F1"来显示鼠标指针，以控制HUD中的各个按钮和滑动条。或者按PageUp和PageDown来进行Shifter操作。
在这里插入图片描述

Step 7: 设置SkeletalMesh

在本教程中，我使用了官方赛车项目的模型，资源地址：官方赛车项目.
(我使用的是DriveableCar包里面的车辆，与作者教程不相同)
无论如何，你的SkeletalMesh都最少需要一个根骨骼以及每一个可动轮子的骨骼。

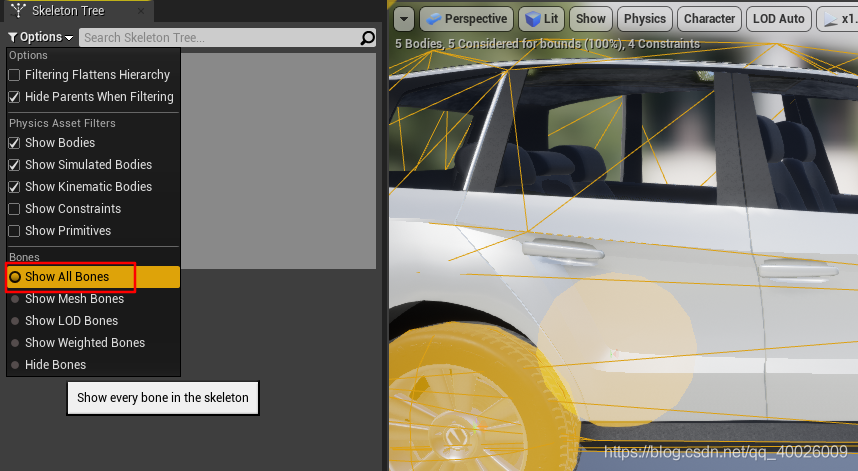

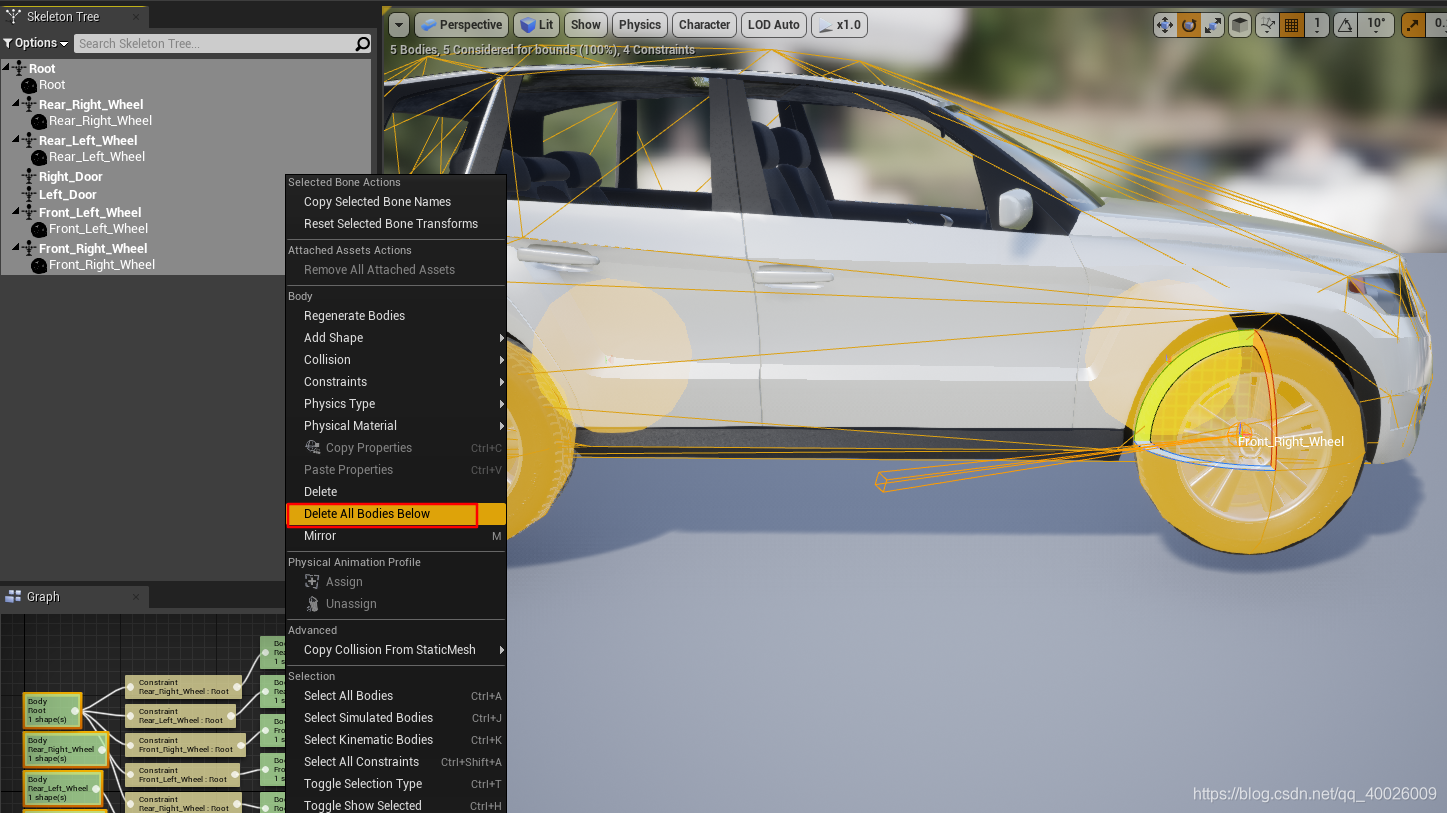

首先我们需要进入physicsAsset 界面，创建一个新的或者打开现有的都行

删除所有内容

结果：

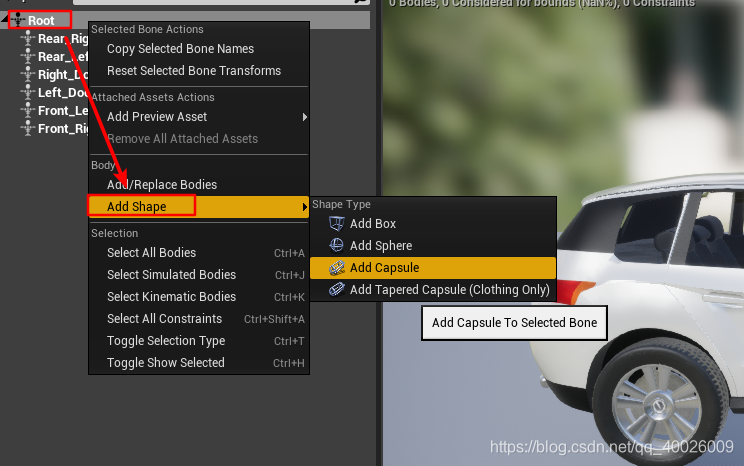

现在创建一个车辆底盘的碰撞(教程作者：不会的话自己去找基础教程)，不需要太精确。
但请确保你没有创建约束。

为车轮创建碰撞，不用管他的形状，因为实际上这些不用于碰撞

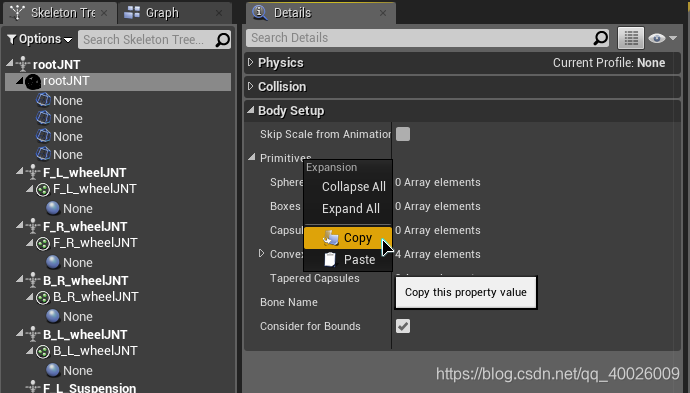

点击Root节点，在Primitives处右键->copy

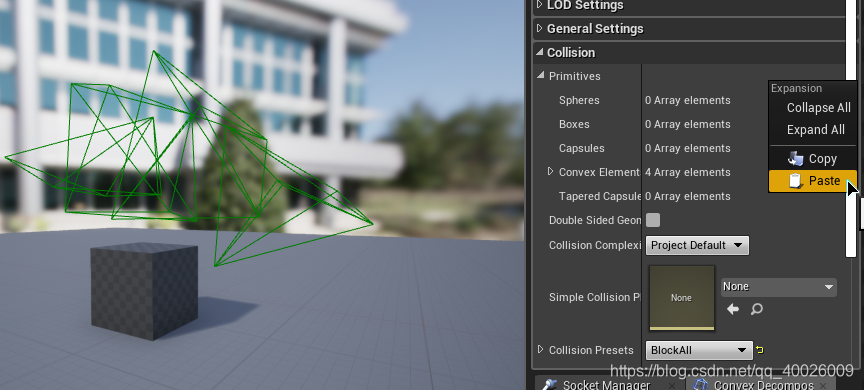

随便找一个简单StaticMesh，然后将碰撞粘贴到他的Primitives里。

Step 8: 添加SkeletalMesh到蓝图

SkeletalMesh仅仅是用于表现效果，实际逻辑还是使用StaticMesh的碰撞。

设置VehicleMesh组件为刚刚设置了碰撞了StaticMesh
设置Visible为false/Hidden in game为true，不让其在游戏中显示

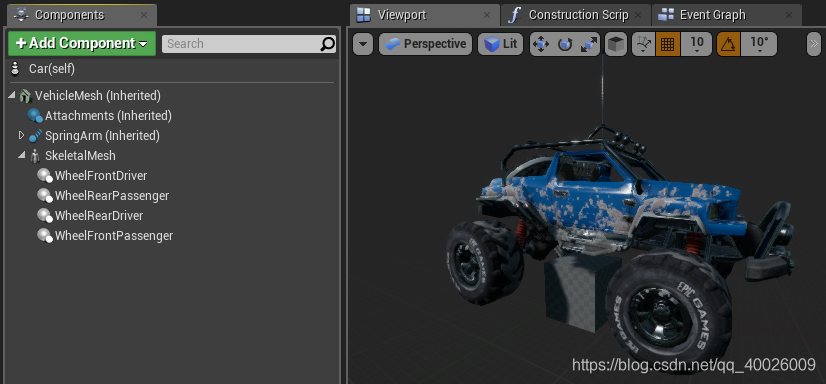

在之前的蓝图里添加SkeletalMesh组件，并对其赋值为我们的SkeletalMesh

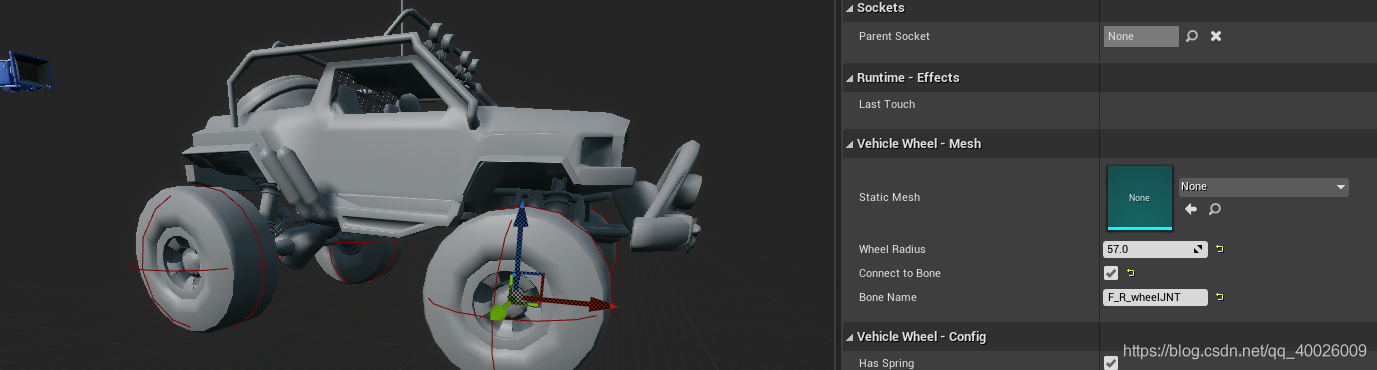

选择你的轮胎组件，在轮胎的配置里勾选Connect to Bone并写上骨骼名，其会自动配置碰撞体大小。也可以手动调整大小
