nec编码红外遥控原理整理

遥控 ：NEC 编码 960nm的波长 晶振为455KHZ，对应的发射频率(载波频率)为38KHZ，
遥控ID为0(即系统识别码)，反码为255，不同的遥控ID有可能不一样。
接收头：1838

遥控码由三部分组成
1、引导码 9ms的高电平 + 4.5ms 的低电平
2、系统识别码 区别不同的红外遥控设备
3、操作码 8bit操作码和8bit的操作反码组成

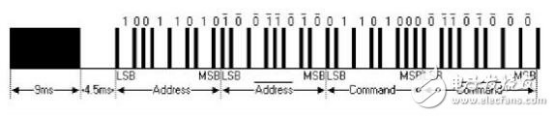

上图为NEC 协议传输格式，发送方的电平跟接收方解调出来的电平是反向的。

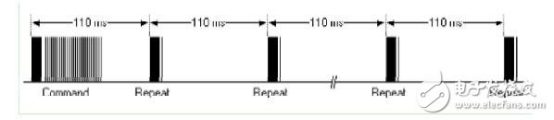

起始位（引导码）为 9ms 高+4.5ms 低组成，有效数据为地址+地址反码+命令+命令反码。反码的作用是用来校准前面的地址和命令，如果对可靠性不感兴趣，也可以去掉取反的数据，或者将地址和命令扩展到 16 位，上图传输的地址数据为 10011010，需要注意的是先发低位地址再发高位地址，因此该波形的地址为 01011001=0X59，同理，命令为 00010110=0X16。长按键时，如下图所示，每隔 110ms 重复发送一次，但是命令只发送一次，重复发送的是 9ms 高电平+2.25ms 低电平+0.56ms 高电平+低电平

0和1均以0.56ms的低电平开始(实际测量是500us的样子)，不同的是后面出现的高电平，

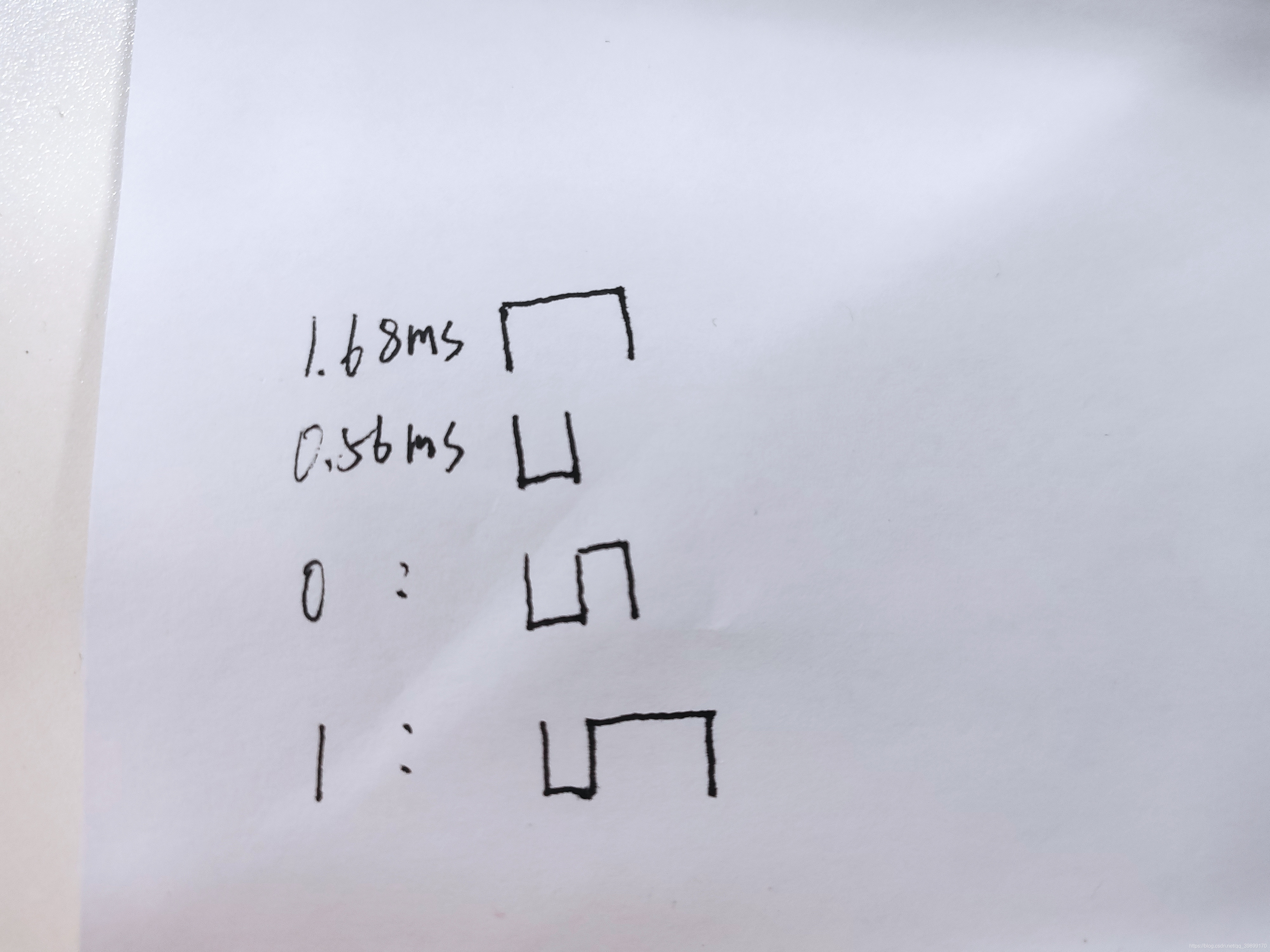

如果高电平是0.56ms(实际测量是500us的样子)，则表示0，如果高电平是1.68ms(0.56*3=1.68)则表示1

写代码的时候只需要检测高电平的时间即可。
以下时间都是通过示波器实际测量所得。
引导码的高电平：4.5ms
0的高电平 ：0.56ms(实测0.5ms的样子)
1的高电平 ：1.68ms
连发码的高电平：2.1ms

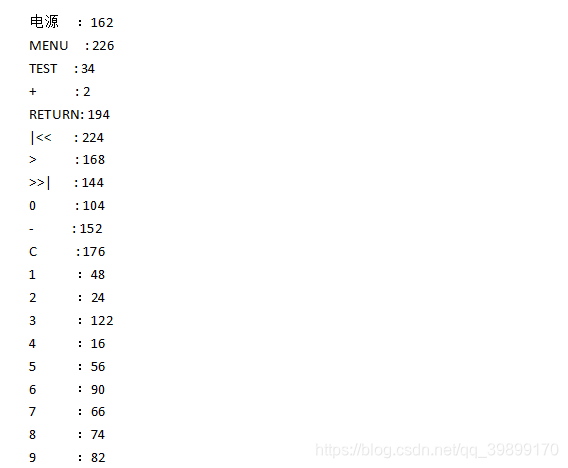

遥控器按键值

---

代码+资料地址
