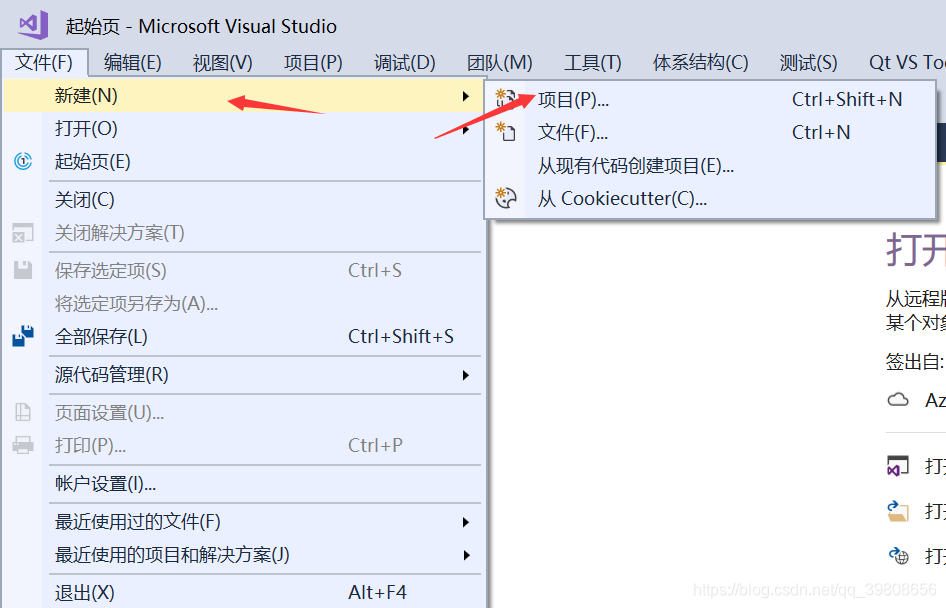

建立MFC工程，在VS2017(我自己的是2017)

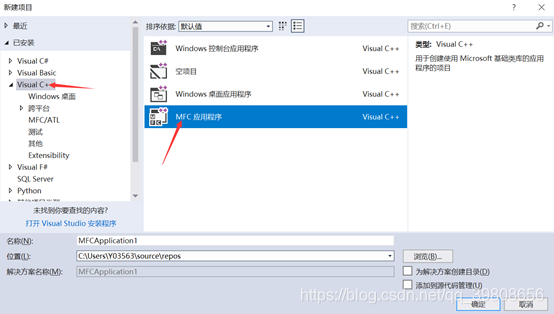

保存路径（位置）及名字（名称）自己命名

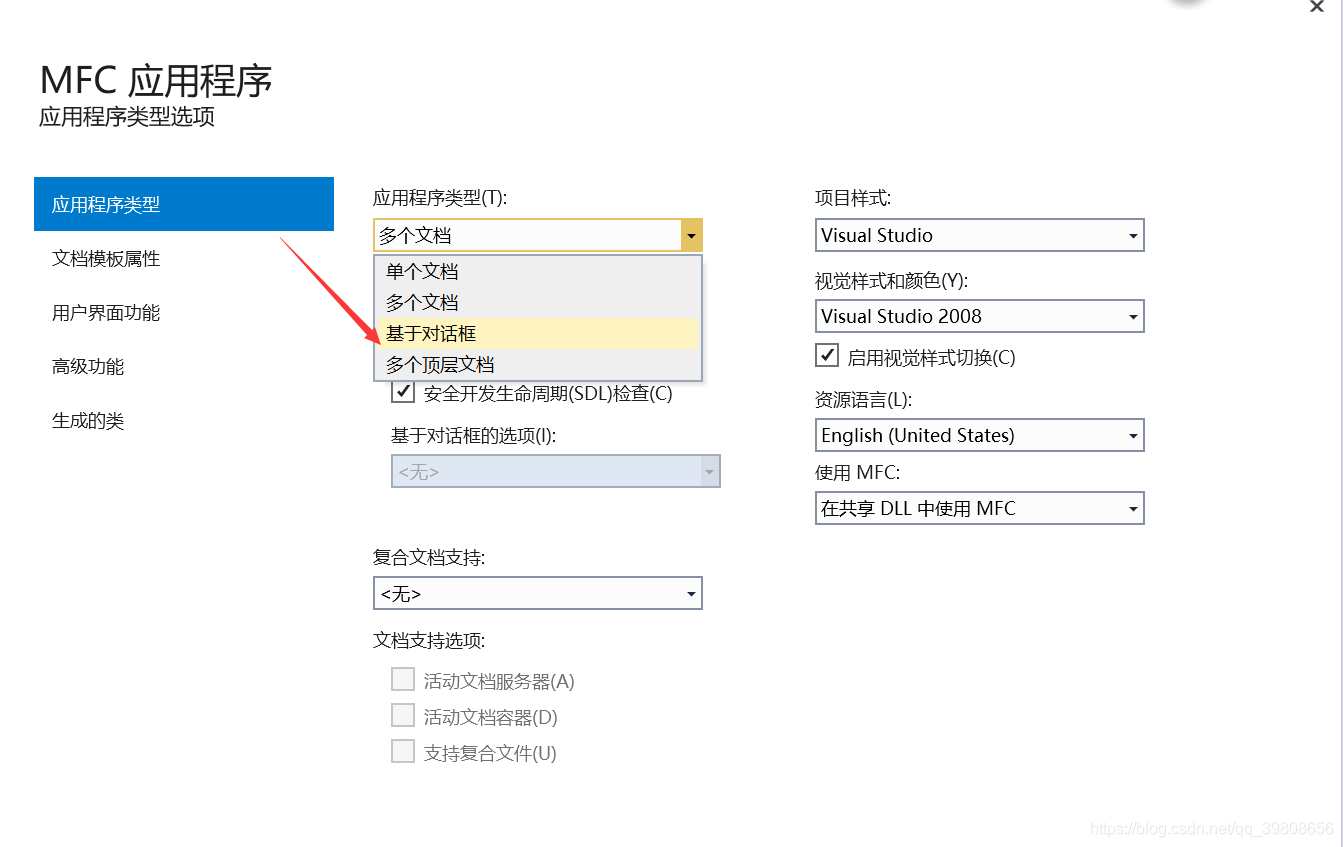

接下来点击确定，出现以下界面：

此时可以点击完成，也可以根据自己的需要选择下一步，进行相应的设置。（我的直接就点击完成）

工程建立好了

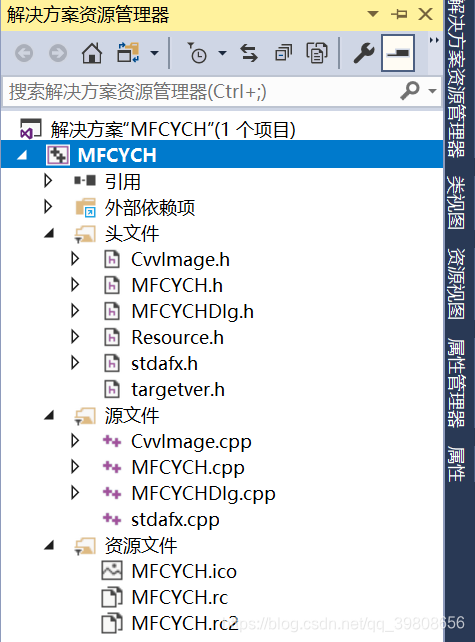

以下是我的整个工程（下面我会介绍）

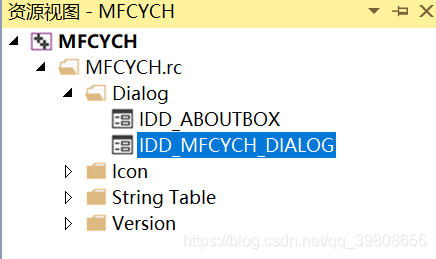

如下是资源视图，点击它就进入界面

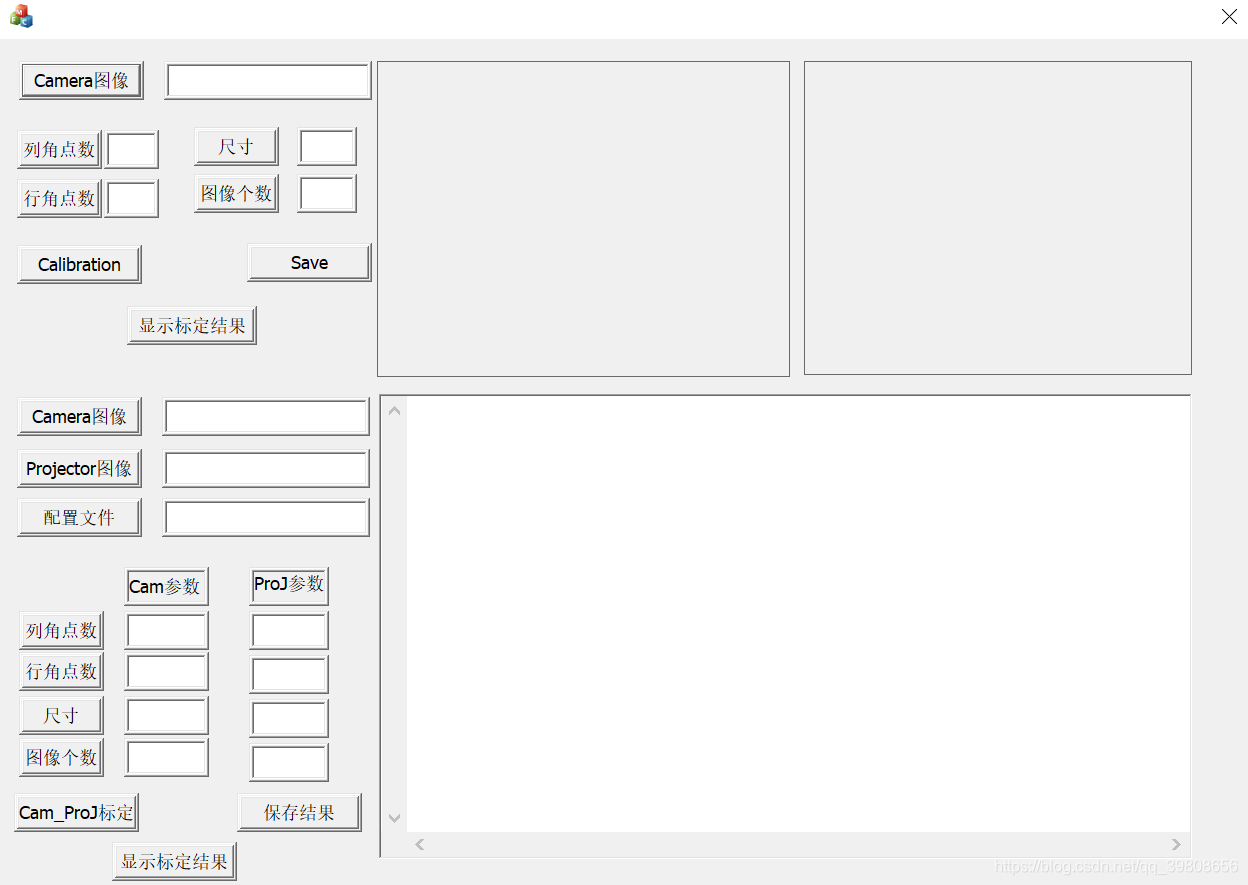

以下是我设计的界面（包括相机标定和投影仪标定，只说一下相机的，形式大同小异）

下图的上面部分为相机标定部分（包括，输入图像，输入一些需要的参数，然后就是一个标定按钮，保存按钮，和显示结果的按钮，保存格式有txt、xml），大家可以先把界面根据需要画出来，也就是在界面上设置好像下图一样。

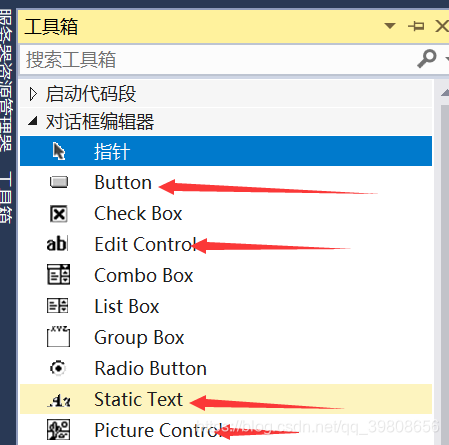

关于用到什么工具大家可以百度，不细说了在这。我的也就用了以下几个：

Camera图像程序如下（一定要对应自己按钮ID）

void CMFCYCHDlg::OnBnClickedBianli()//记得自己的ID
{
	UpdateData(true);
	//CFileDialog dlg(TRUE, NULL, NULL, OFN_HIDEREADONLY | OFN_OVERWRITEPROMPT, pszFilter, this);
	TCHAR szFilter[] = _T("All Files (*.*)|*.*|JPEG文件(*.jpg)|*.jpg|bmp文件(*.bmp)|*.bmp||");
	//文件类型说明和扩展名间用 | 分隔，每种文件类型间用 | 分隔，末尾用 || 指明。
	CFileDialog fileDlg(TRUE, NULL, NULL, OFN_ALLOWMULTISELECT, szFilter, this); //CFileDialog构造一个CFileDialog对象
	/*第1个参数：TRUE为打开文件对话框；FALSE为保存文件对话框
	2：  指定默认的文件扩展名。
	3：指定默认的文件名。
	4：指明一些特定风格。
	5：是最重要的一个参数，它指明可供选择的文件类型和相应的扩展名。
	6：为父窗口指针。
	*/
	if (fileDlg.DoModal() == IDOK)//没有点确定按钮
	{
		m_FilePath = fileDlg.GetPathName();
		GetDlgItem(IDC_EDIT2)->SetWindowText(m_FilePath);//显示图像文件路径

	}
	POSITION pos = fileDlg.GetStartPosition();

	while (pos != NULL)
	{
		int nCount = 0;
		CString szPathName = fileDlg.GetNextPathName(pos);
		//CStrin
