【uboot移植】基于uboot官方版本uboot-2013.10移植

至于选择uboot-2013.10这个官方版本，是为了避开uboot新的配置方式（make menuconfig，应该是模仿内核配置编译过程），这个图形化的配置方式，后续如果有机会的话再去研究，目前就简单认为跟内核的配置一样的吧。

移植前准备

拿到uboot代码之后，最先采取的几项工作：
1、寻找一个契合自己开发板的board和cpu，若没有board但至少要有同款的cpu。我这边就直接在代码的include/configs（这是所有开发板的配置头文件所在）中grep查找grep -nR 's5pc110' ./include/configs/，找到了一个cpu一致的开发板s5p_goni；
2、删除一些不必要的文件，仅留该开发板相关的，例如arch、cpu、board、vendor、soc这些可以去board.cfg（从之前的Makefile中剥离出来的，本来make xxx_config的目标和命令传参是明确的，现在都需要去board.cfg文件中匹配）中找；
3、烧录程序运行。

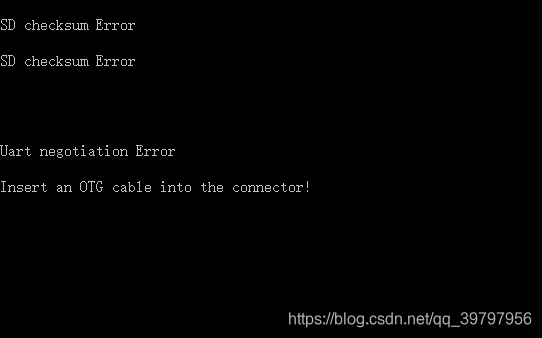

可是配置、编译、烧录后却发现串口如下打印：

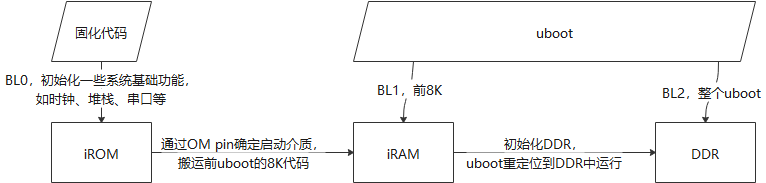

翻看了数据手册，s5pv210的启动流程如下，也可以参考这篇博客S5PV210–1—210启动方式和代码前16字节

最终发现，第二启动顺位在校验BL1的时候校验和失败了。确定制作BL1的程序和烧录脚本没问题之后，最终发现uboot代码前没有预留16字节空白来存放校验和（这是SOC设计的时候特殊规定的，因此通用的uboot中没有这段逻辑）。因此加上后，解决该问题。

BL1代码移植

start.S以及lowlevel_init
第二个“SD checksum Error”没有再打出来了，说明代码已经进入BL1运行了。但是没有任何其他打印了，因此我们希望加一些打印来定位。
参照之前移植的uboot，在lowlevel_init中增加供电锁存代码以及在串口初始化之后打印‘O’字符，在lowlevel_init结束前打印‘K’。结果较之前没有任何反应。
因此我们将供电锁存的代码（因为这段代码直接操作寄存器，执行必定有现象。当然，用点亮LED代码调试也可以）往前移动进行分段调试，最后发现代码运行到了b lowlevel_init前，而lowlevel_init函数第一句就没有执行了，因此可以说明跳转到lowlevel_init并没有成功。

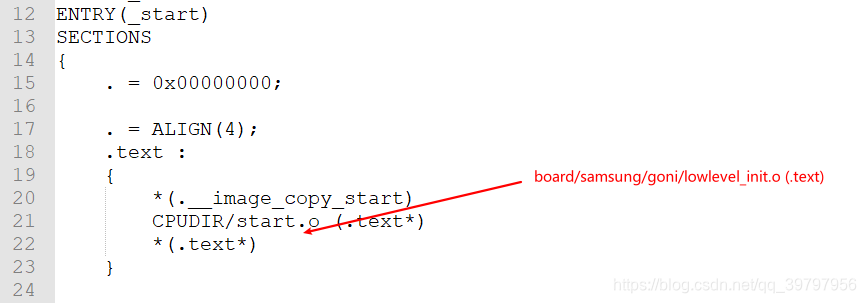

b lowlevel_init跳转代码除了问题，只可能是，怀疑是代码的链接上，也就是说这个函数（这个文件）并没有在BL1中。查看链接脚本也可以验证，链接脚本的确没有将lowlevel.S的代码段放到前面。

重新启动后“OK”打印出来了，说明lowlevel_init执行完毕了。

接着往下走，调用逻辑是_main =》 board_init_f =》 relocate_code =》board_init_r。可以看出，在这个版本的uboot中，把以前uboot的第二阶段start_armboot函数分成了2部分：board_init_f和board_init_r。所以在这里就和以前版本的uboot接轨上了，推测board_init_f中肯定是做了板级初始化，board_init_r中进入了uboot的命令行（这里使用了ldr pc, =board_init_r远跳转到了DDR中）。
分析到这里，下一步工作方向就确定了。我们要先在cpu_init_crit函数（其实就是lowlevel_init）中添加DDR初始化，然后在start.S中bl _main之前添加uboot的重定位，然后将bl _main改成ldr pc, __main(__main: .word _main)长跳转。然后在crt0.S中board_init_f后删除那些重定位代码，至此uboot的第二阶段就应该能启动起来了。后续的移植就是第二阶段了。

DDR初始化
三星版本的uboot中DDR初始化函数在cpu/s5pc11x/s5pc110/cpu_init.S文件中，直接将这个文件移植过来即可。添加cpu_init.S文件到uboot2013.10中。注意，这里的代码必须保证在前8kb内，主要是在board/samsung/goni/Makefile中和arch/arm/cpu/u-boot.lds文件中做修改添加。cpu_init.S中包含了<config.h>（编译时自动生成的，这个有）和<s5pc110.h>（这个没有）这两个头文件，因此添加头文件s5pc110.h到include目录下。
接下来对cpu_init.S和s5pc110.h这两个文件进行修整：

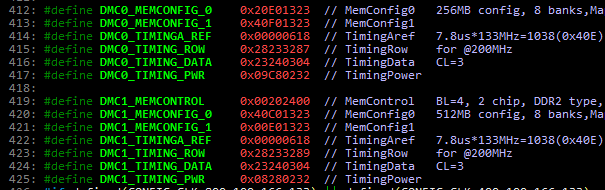

1、DDR配置参数，从三星版本的smdkv210single.h中复制到s5p_goni.h中。

2、s5pc110.h中进行修整，删除无用的宏等代码。

重定位代码移植
重定位部分代码应该在DDR初始化之后和uboot第二阶段来临前之间。将三星的uboot中的重定位代码复制过来修改，以及清bss段移植，然后是movi_bl2_copy函数移植。
记录一下几个问题：

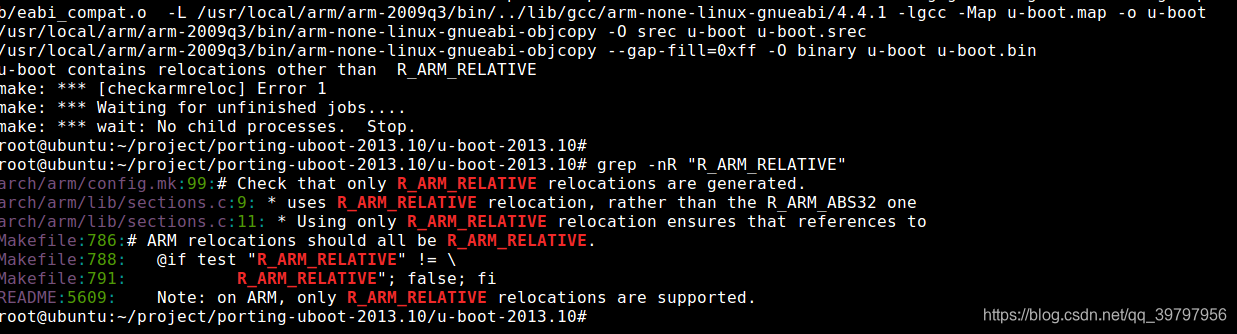

1、链接错误：u-boot contains relocations other than R_ARM_RELATIVE

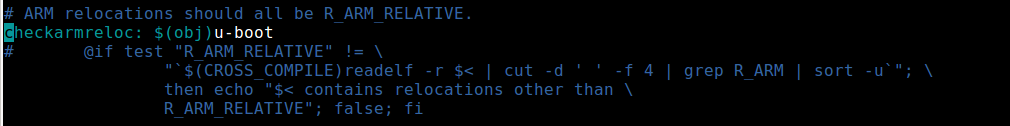

在uboot下用grep “R_ARM_RELATIVE” -nR *搜索，发现Makefile中有一个检查重定位的规则，屏蔽掉这个规则后编译连接成功。

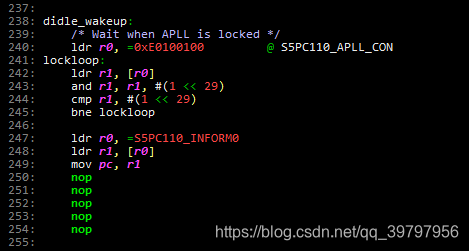

2、lowlevel_init函数中返回前存在一段死循环代码（应该是在等待一个状态），提前返回以屏蔽这段代码。

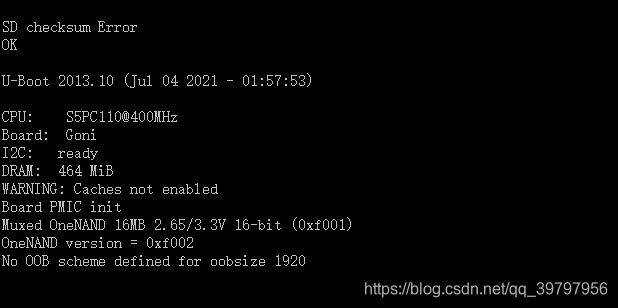

解决重定位后，串口输出如下。

这说明uboot中的DDR初始化和重定位功能都已经完美实现，后面就是第二阶段的继续移植了。

BL2代码移植

时钟初始化
从打印中看到CPU主频ARMCLK是400MHz，而uboot2013.10中到现在还未有代码对时钟进行初始化，那么这400MHz应该是iROM内部代码初始化的。

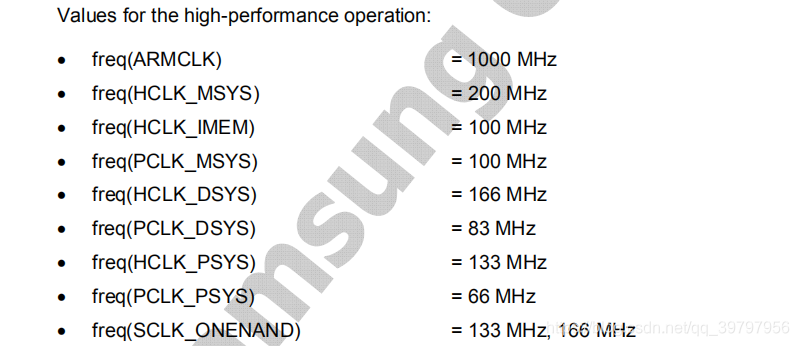

之前一直认为iROM中把210的时钟设置为了1000MHz，然后三星版本的uboot中设置的时钟也是按照这个数据手册356页推荐的这个最佳性能配置时钟设置的。所以以前认为uboot中可以没有时钟设置也是一样的。

但是实际上不是这样的，实际上内部iROM中设置的时钟APLL输出是800MHz，ARMCLK是400MHz。如果uboot中不做时钟的设置实际得到的就是这个时钟。所以我们之前代码得到的结果是400MHz。

在lowlevel_init.S中本来就有一段时钟初始化的代码system_clock_init，只是没有调用而已（调用位置放在uart和ddr初始化之前）。
解决办法：
1）直接调用，若有问题再修改；
2）将三星版本uboot中的这段代码拿过来，并调用；

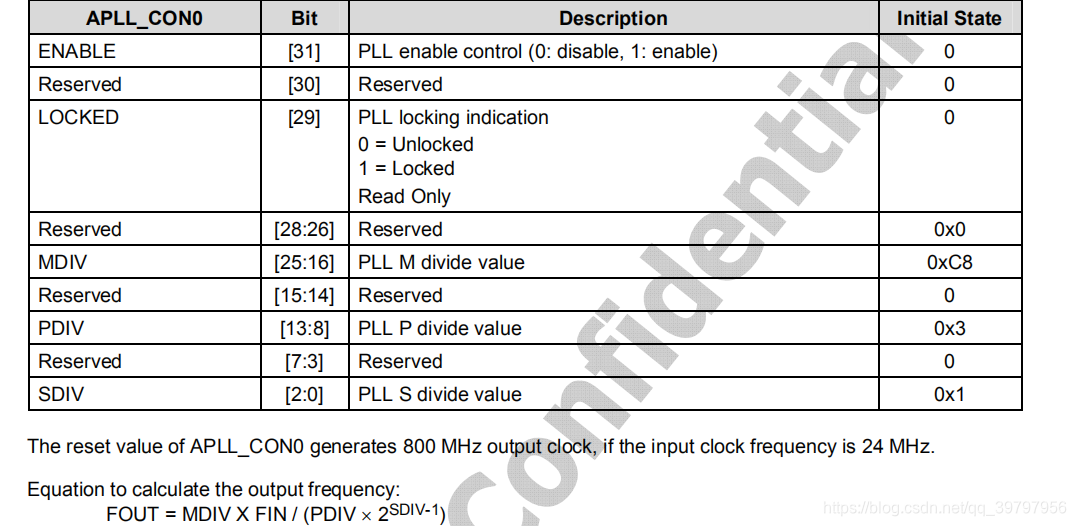

首选肯定是方案1），直接调用后发现ARMCLK还是是400MHz，APLL=800MHz，主要是因为APLL不对，那只要对照数据手册修改一下APLL_CON0的值即可。

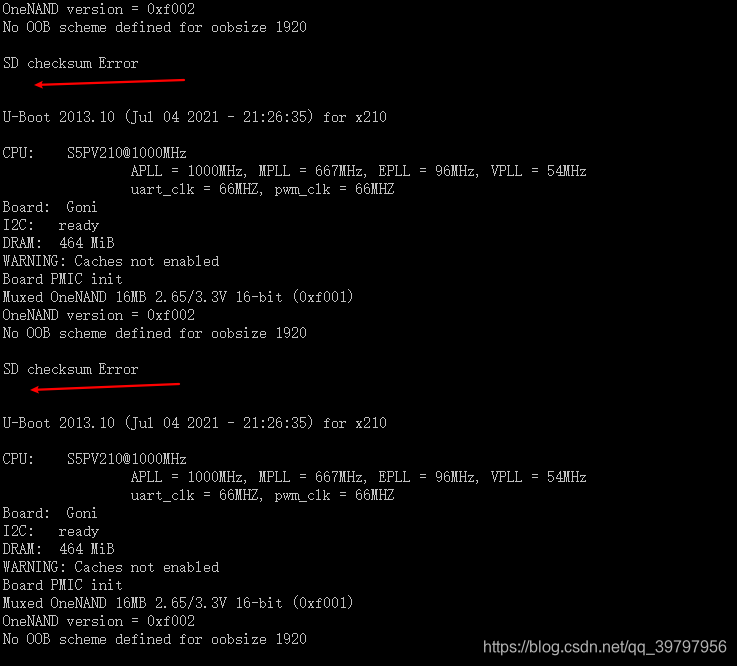

修改好之后主频的确改回1000MHz了，其他PLL的值也没问题，流程也走下来了。但是发现了一个奇怪的现象：SD checksum Error下面的OK字样不见了或乱码了，也就是串口初始化成功后的‘O’以及lowlevel_init执行返回前的‘K’。

为了查这个问题，我特地记录一下。
排查步骤：
1、因为之前三星版本的uboot在时钟初始化后还是能看到OK的，因此采取上述方案2），看一下移植上去后是否能看到OK——有OK打印，说明三星版本uboot的初始化时钟代码没问题，进一步说明uboot2013.10初始化时钟的代码存在问题；
2、因为时钟初始化代码紧挨着串口初始化以及打印‘O’的代码，怀疑硬件初始化时钟需要一个等待周期，因此增加一个延迟试试——从几百毫秒到几秒的延迟，都还有解决问题，那就应该不是硬件的问题；
3、既然是串口问题，又修改了时钟，怀疑是串口时钟设置值不对了，于是先后打印出了两个版本uboot的uart_clk的值，发现都是66MHZ。

排查到这，已经没有太多思路了。
直到我在BL1跳转BL2的那句代码（ldr pc, __main）前加了打印字符，发现还是没有打印出来后，突然发现：其实BL1阶段的uart是有问题的，而BL2的uart又是好的，不然后面那么一大串是怎么打出来的。而且这也能解释上述步骤3，其实可BL2得init_sequence中是有重新对串口的初始化的。那么，问题就集中在uboot2013.10这段初始化时钟的代码上了。

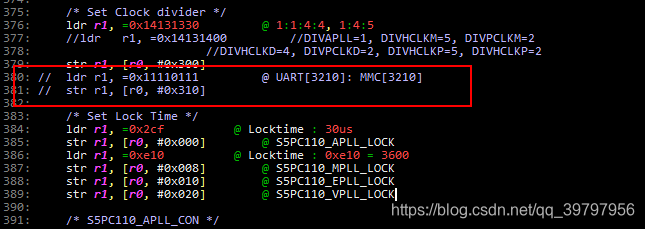

进过逐一排查，最终确定在了这两行代码上：

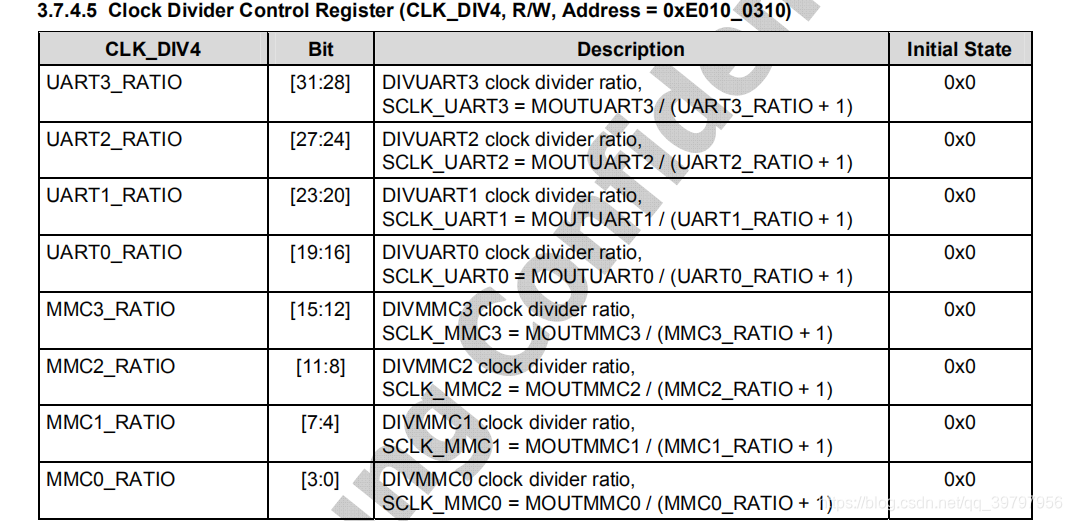

r0偏移0x310为时钟寄存器基地址0xE0100000+0x310=0xE0100310，查询数据手册可以知道该寄存器为CLK_DIV4，看上去是存放UART0~3 和 MMC0~3时钟的分频器系数的。

注释掉这两句代码即可看到OK打印了，问题解决。但是，翻遍了数据手册，没有找到DIVUARTn和SCLK_UARTn的用处，以及MOUTUARTn的值。百度也没有相关的问题和答案。
目前猜测的原因，这个UARTn_RATIO均设置成了1（本来不设置这个寄存器时默认都是0），从而分频系数为2，得出的SCLK_UARTn过小导致串口异常了。只是猜测，目前还不知道真正原因。但是这个问题其实没有多大意义，因为在BL1阶段即使不初始化时钟，iROM初始化好的时钟频率下，uart和ddr本来就能正常工作了，因此BL1中没必要在做时钟初始化。跟何况，BL1马上就结束了，转入BL2阶段后还会重新初始化串口。

有没有必要在BL1初始化时钟？
1）不做时钟初始化是可以启动内核的；
2）至于启动内核后，内核应该不会再初始化时钟了吧？如果是这样，那cpu的确没有工作在时钟的最佳状态下，那么这个时钟初始化是有必要的。

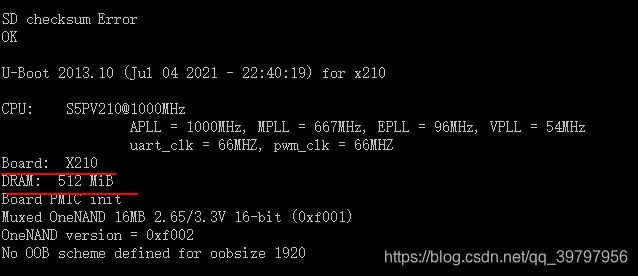

board和DDR配置显示移植
1）board名称更改
2）DDR配置值修改
3）MACH_TYPE定义
4）DDR打印信息更改

代码已经从 board_init_f 进入 board_init_r 中了，现在程序还卡在OneNAND这块代码中。

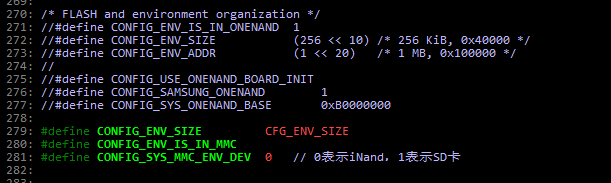

去掉onenand相关的宏，修改成mmc相关的宏（env相关存储位置），以及去掉gnoi目录下Malefile默认添加onenand.o的条件后即可编译通过。

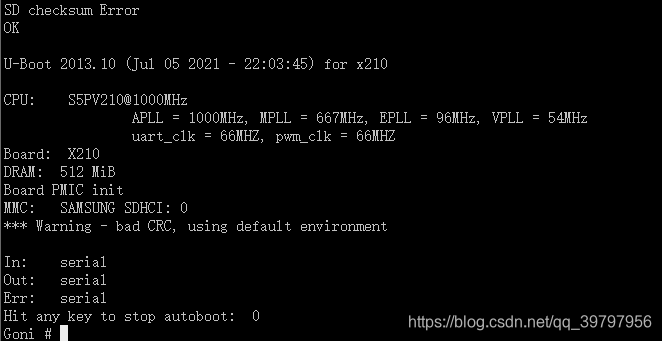

最后程序已经可以运行到命令行了。

SD卡驱动移植
把原来三星移植版本的uboot中的SD/MMC驱动整个移植过来替换掉uboot2013.10中的MMC驱动。

环境变量的移植
目前情况是uboot在SD2中，而ENV在SD0中，所以现在ENV不管放在哪个扇区都能工作，不会有问题。但是到最后产品出厂的时候，uboot也是要烧录到SD0中的，因此还是要确保ENV分区不影响其他分区。

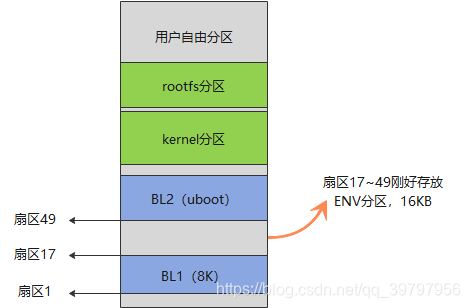

一般来说，SD0中（iNand）分区排布如下：

因此修改代码，将ENV首地址放到第17扇区开始的地方。

#define CONFIG_ENV_OFFSET 	(17 * 512)		// 17个扇区开始的位置

网卡驱动的移植
1、添加网络支持
2、添加ping和tftp命令

3、添加eth_devices类型的网络设备对象（注册），dm9000x.c中提供了注册接口int dm9000_initialize(bd_t *bis)，调用即可。

做完这些之后，ping的时候还有问题，如图。

解决方法参考：ERROR: resetting DM9000 -> not responding dm9000 not found at 0x88000000问题解决

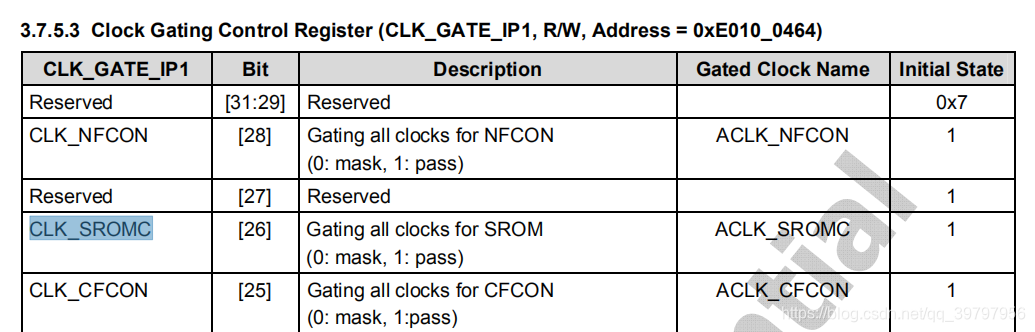

其实这个主要问题是，时钟初始化有问题，屏蔽了SROM的时钟。


修改代码后即可ping通。

启动内核的移植

这里我将之前uboot中直接插入zImage 启动的流程。

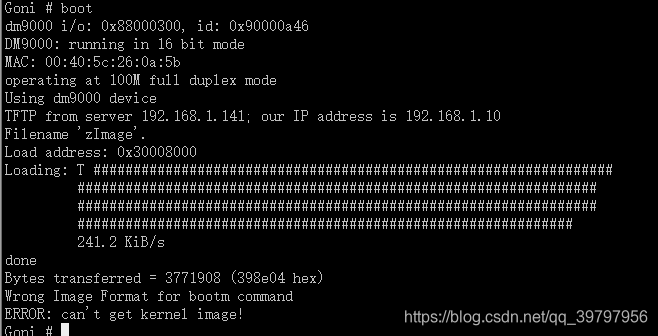

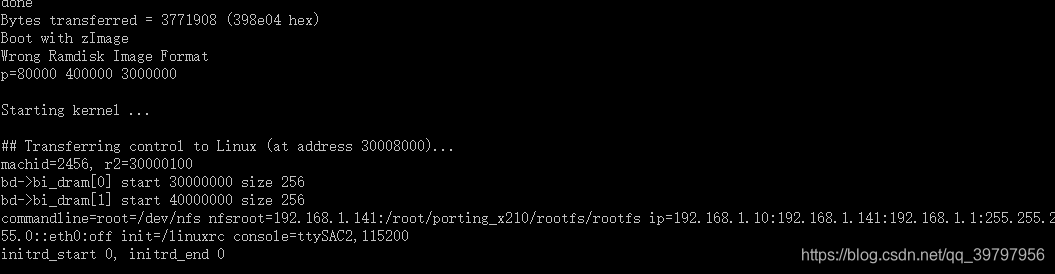

最终启动内核时还是失败了，错误打印如图所示：

修改一些错误之后发现还是起不来，打印出各种参数的值，感觉也没有什么错误。

u-boot启动报错：Wrong Ramdisk Image Format

看了这篇文章，不知道是不是跟SD卡的分区有关？
先放下了，以后有思路再来解决。
