<think>好的，我现在需要帮助用户在MATLAB中绘制sigmoid、tanh、ReLU和LeakyReLU激活函数的图像。首先，我得回忆一下这些激活函数的数学表达式，然后考虑如何在MATLAB中实现它们。
首先，用户提到了四个激活函数：sigmoid、tanh、ReLU和LeakyReLU。我需要逐一确认每个函数的定义。比如，sigmoid函数通常是$f(x) = \frac{1}{1 + e^{-x}}$，tanh是双曲正切函数，表达式为$f(x) = \frac{e^x - e^{-x}}{e^x + e^{-x}}$，或者也可以用双曲函数库里的函数。ReLU比较简单，就是$f(x) = \max(0, x)$，而LeakyReLU则是当x小于0时，乘以一个小的斜率，比如0.01，所以表达式是$f(x) = \begin{cases} x & \text{if } x \geq 0 \\ 0.01x & \text{otherwise} \end{cases}$。
接下来，考虑如何在MATLAB中实现这些函数。对于sigmoid，可能需要用元素级运算，比如用exp函数计算指数。同样，tanh在MATLAB中可能有内置函数，但为了准确起见，可能需要手动实现或者调用正确的函数。ReLU和LeakyReLU可以用条件判断，或者更高效的方式，比如逐元素比较。
然后，关于绘图部分。用户希望将这四个函数绘制出来。在MATLAB中，通常需要生成一个x值的向量，然后计算对应的y值，再使用plot函数绘制。可能需要设置不同的颜色和线条样式来区分各个激活函数。同时，添加网格、标签、标题和图例也是必要的步骤，以便图像更清晰。
需要注意的几点：首先，生成x的范围，比如从-5到5，步长0.1，这样可以覆盖函数的典型变化区域。其次，处理每个函数时，确保数组运算正确，避免维度错误。例如，sigmoid函数中的指数运算应该是对每个元素进行操作，而不是矩阵运算。可能需要使用点运算符（如.*和.^）来确保按元素计算。
对于LeakyReLU，可能需要使用逻辑索引来处理x中大于等于0和小于0的部分。例如，在MATLAB中，可以这样实现：y = x .* (x >= 0) + 0.01 * x .* (x < 0)。或者使用max函数结合不同的条件。
另外，用户提到在Python中使用detach()来切断计算图，但在MATLAB中不需要处理张量计算图的问题，因为MATLAB主要用于数值计算而不是深度学习框架中的自动微分。因此，这部分可以忽略，直接处理普通的数值数组即可。
接下来，需要整合这些步骤到一个MATLAB脚本中。可能需要分几个子图，或者在同一图中用不同颜色绘制，但考虑到四个函数放在同一图中可能比较拥挤，所以分四个子图更合适，每个子图显示一个函数。
然后，检查代码的正确性。例如，sigmoid函数是否计算正确，tanh是否有内置函数或者是否需要手动实现。在MATLAB中，tanh函数是内置的，可以直接使用。ReLU可以用max函数，LeakyReLU可能需要逻辑索引。
最后，确保图像的展示效果良好，包括坐标轴标签、标题、图例、网格线等。可能需要使用hold on来在同一图中绘制多个函数，但如果是分四个子图的话，每个子图独立显示一个函数更清晰。
现在，我需要将上述思考转化为具体的MATLAB代码步骤，并确保每个激活函数的正确性，以及绘图的正确设置。同时，需要按照用户的要求，使用中文回答，并生成相关问题。最后，根据用户提供的引用，检查是否有需要引用的地方，比如激活函数的定义或绘图方法是否来自参考内容。但用户提供的引用主要是关于Python的实现，而这里的问题是关于MATLAB的，因此可能引用部分不适用，但需要确认是否有相关内容需要标注。</think>### 分步实现方法
1. **定义输入范围**
生成从$-5$到$5$的连续输入值，步长$0.1$，用于绘制平滑曲线：
```matlab
x = -5:0.1:5;
```

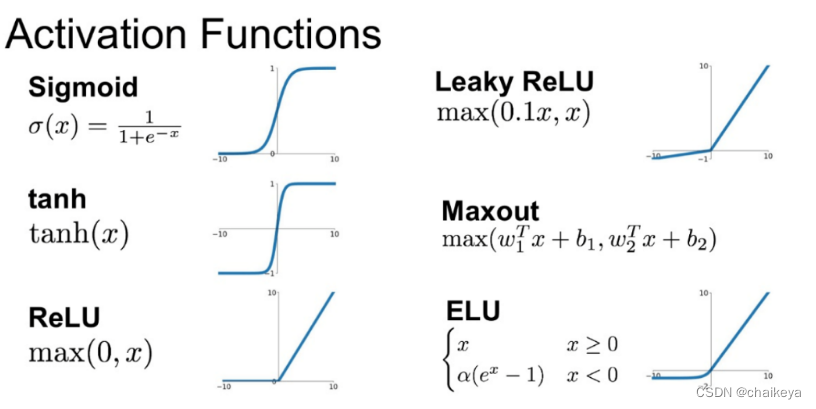

2. **定义激活函数**
- **Sigmoid**:
$$f(x) = \frac{1}{1 + e^{-x}}$$
```matlab
sigmoid = 1 ./ (1 + exp(-x));
```
- **Tanh**:
$$f(x) = \tanh(x)$$（直接使用MATLAB内置函数）
```matlab
tanh_y = tanh(x);
```
- **ReLU**:
$$f(x) = \max(0, x)$$
```matlab
relu = max(0, x);
```
- **LeakyReLU**:
$$f(x) = \begin{cases}
x & x \geq 0 \\
0.01x & x < 0
\end{cases}$$
```matlab
leakyrelu = x .* (x >= 0) + 0.01 * x .* (x < 0);
```
3. **绘制图像**
使用`subplot`将四个函数绘制在同一窗口的不同子图中：
```matlab
figure;
% Sigmoid
subplot(2,2,1);
plot(x, sigmoid, 'b', 'LineWidth', 2);
title('Sigmoid');
grid on;
% Tanh
subplot(2,2,2);
plot(x, tanh_y, 'r', 'LineWidth', 2);
title('Tanh');
grid on;
% ReLU
subplot(2,2,3);
plot(x, relu, 'g', 'LineWidth', 2);
title('ReLU');
grid on;
% LeakyReLU
subplot(2,2,4);
plot(x, leakyrelu, 'm', 'LineWidth', 2);
title('LeakyReLU');
grid on;
```
### 完整代码
```matlab
x = -5:0.1:5;
% Sigmoid
sigmoid = 1 ./ (1 + exp(-x));
% Tanh
tanh_y = tanh(x);
% ReLU
relu = max(0, x);
% LeakyReLU
leakyrelu = x .* (x >= 0) + 0.01 * x .* (x < 0);
% 绘图
figure;
subplot(2,2,1);
plot(x, sigmoid, 'b', 'LineWidth', 2);
title('Sigmoid');
grid on;
subplot(2,2,2);
plot(x, tanh_y, 'r', 'LineWidth', 2);
title('Tanh');
grid on;
subplot(2,2,3);
plot(x, relu, 'g', 'LineWidth', 2);
title('ReLU');
grid on;
subplot(2,2,4);
plot(x, leakyrelu, 'm', 'LineWidth', 2);
title('LeakyReLU');
grid on;
```
### 效果说明
- **Sigmoid** 输出范围$(0,1)$，适用于概率映射[^1]。
- **Tanh** 输出范围$(-1,1)$，中心对称性有助于收敛[^2]。
- **ReLU** 在$x>0$时线性增长，避免梯度消失。
- **LeakyReLU** 改进ReLU的“神经元死亡”问题，允许负值区域有微小梯度。
---

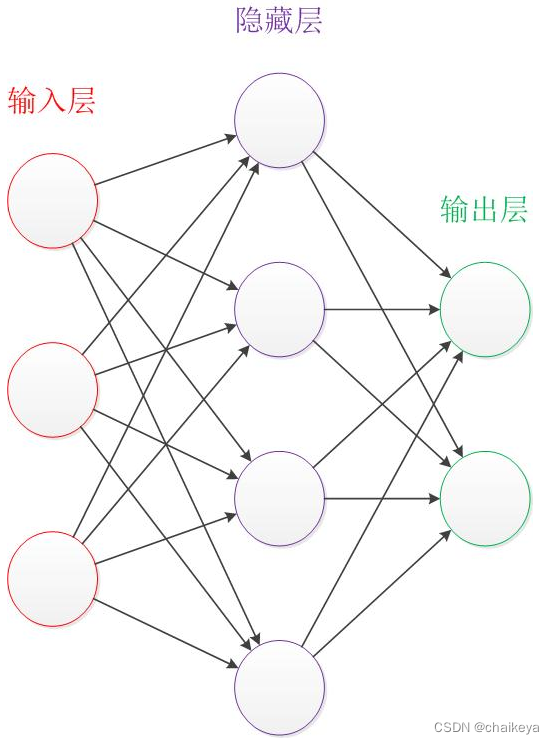

激活函数在神经网络中起到关键作用，负责引入非线性。本文详细介绍了sigmoid、tanh和ReLU三种常见激活函数的性质、优缺点以及它们在梯度消失问题上的表现。sigmoid和tanh由于饱和性导致训练速度慢，而ReLU因其线性特性在训练中能更快收敛，但存在神经元死亡问题。选择激活函数时，通常在输出层使用sigmoid（二分类问题），隐藏层偏好ReLU，以平衡训练效率和模型复杂性。
