【进程与线程】进程控制块（Process Control Block, PCB）

进程控制块（Process Control Block, PCB）

进程控制块（PCB） 是操作系统中用来描述和管理进程的重要数据结构。每个进程在创建时，操作系统都会为其分配一个 PCB，PCB 中保存了该进程的所有重要信息，包括进程的状态、资源使用情况以及与其他进程的关系。

PCB 是操作系统管理进程的核心数据结构，每个进程都有一个唯一的 PCB。

进程控制块的作用

进程控制块 的主要作用是维护进程的状态和信息，以便操作系统能够高效地管理和调度进程。 作用有很多，包括：

1. 唯一标识进程：通过 进程控制块 操作系统可以区分不同的进程。
2. 存储进程状态：保存进程当前的运行状态（如正在运行、等待等）。
3. 资源管理：记录进程使用的 CPU、内存、文件等资源信息。
4. 调度和切换：在进程切换时，操作系统通过 PCB 保存和恢复进程的上下文。

进程控制块的组成部分

PCB 是一个复杂的数据结构，通常包含以下几类信息：

1. 进程标识信息：用于唯一标识一个进程。
   • 主要包括：
     • 进程 ID（PID）：每个进程的唯一标识号。
     • 父进程 ID（PPID）：创建该进程的父进程的 ID。
     • 用户 ID 和组 ID：进程所属用户和用户组的标识。
2. 进程状态信息：用于描述进程的当前状态。
   • 常见的进程状态包括：
     • 新建（New）：进程正在被创建。
     • 就绪（Ready）：进程已准备好运行，等待 CPU 调度。
     • 运行（Running）：进程正在使用 CPU 执行。
     • 等待（Waiting/Blocked）：进程因等待资源（如 I/O）而暂停。
     • 终止（Terminated）：进程已结束。
   • PCB 中保存着进程的状态以及状态变化的相关信息。
3. 进程上下文信息：在进程切换时，操作系统需要保存和恢复进程的运行环境。
   • 上下文信息主要包括：
     • CPU 寄存器：保存进程的寄存器值（如程序计数器 PC、堆栈指针 SP）。
     • 程序计数器：指向进程当前执行的指令地址。
     • 处理器状态字（PSW）：保存进程的中断、优先级、运行模式等状态。
4. 内存管理信息：描述进程在内存中的布局和使用情况。
   • 主要包括：
   • 代码段、数据段、堆和栈的地址。
   • 页表指针：用于虚拟内存管理，指向该进程的页表。
   • 内存限制：进程可用的内存范围。
5. 资源管理信息：描述进程使用的系统资源。
   • 主要包括：
     • 打开的文件：文件描述符表，记录进程打开的文件。
     • I/O 设备：进程正在使用的输入/输出设备。
     • 信号量：与进程同步和通信相关的信息。
6. 进程调度信息：与调度器相关的信息，用于控制进程的执行顺序。
   • 主要包括：
     • 优先级：进程的优先级，用于决定调度的顺序。
     • 时间片：进程能够占用 CPU 的时间长度。
     • 调度队列指针：指向进程在调度队列中的位置。
7. 进程间通信信息：描述进程与其他进程之间的通信机制。
   • 主要包括：
     • 信号：进程接收和发送的信号。
     • 管道：进程间通过管道通信的相关信息。
     • 共享内存：进程共享的内存区域。

在 Linux 操作系统中，进程控制块（PCB）被定义为一个结构体，称为 task_struct，它是操作系统内核中用于描述和管理进程的核心数据结构。每个进程在内核中都有一个与之对应的 task_struct 实例。（需要注意！！！实际的 task_struct 定义非常庞大，且随不同的内核版本和配置可能有所变化。）

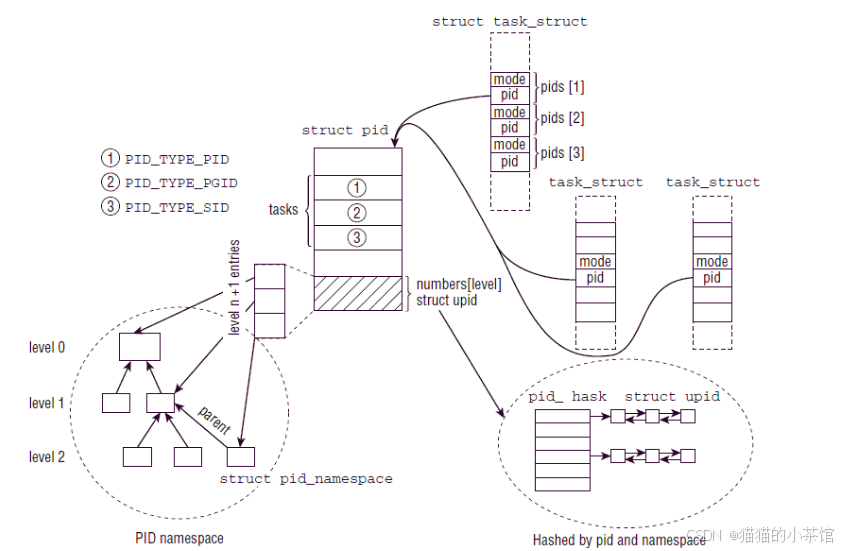

task_struct结构图：

struct task_struct
{
    volatile long state; /* -1 unrunnable, 0 runnable, >0 stopped */
    /*
　　　表示进程的当前状态:
    TASK_RUNNING:正在运行或在就绪队列run-queue中准备运行的进程，实际参与进程调度。
    TASK_INTERRUPTIBLE:处于等待队列中的进程，待资源有效时唤醒，也可由其它进程通过信号(signal)或定时中断唤醒后进入就绪队列run-queue。
    TASK_UNINTERRUPTIBLE:处于等待队列中的进程，待资源有效时唤醒，不可由其它进程通过信号(signal)或定时中断唤醒。
    TASK_ZOMBIE:表示进程结束但尚未消亡的一种状态(僵死状态)。此时，进程已经结束运行且释放大部分资源，但尚未释放进程控制块。
    TASK_STOPPED:进程被暂停，通过其它进程的信号才能唤醒。导致这种状态的原因有二，或者是对收到SIGSTOP、SIGSTP、SIGTTIN或SIGTTOU信号的反应，或者是受其它进程的ptrace系统调用的控制而暂时将CPU交给控制进程。
    TASK_SWAPPING: 进程页面被交换出内存的进程。
    */
    unsigned long flags;　　//进程标志，与管理有关,在调用fork()时给出
    int sigpending;　　　　　//进程上是否有待处理的信号
    mm_segment_t addr_limit; 　　//进程地址空间,区分内核进程与普通进程在内存存放的位置不同
    /*用户线程空间地址: 0..0xBFFFFFFF。
       内核线程空间地址: 0..0xFFFFFFFF     */

    struct exec_domain *exec_domain;　　//进程执行域
    volatile long need_resched;　　　　　//调度标志,表示该进程是否需要重新调度,若非0,则当从内核态返回到用户态,会发生调度
    unsigned long ptrace;
    int lock_depth;　　//锁深度
    long counter;　　　//进程的基本时间片,在轮转法调度时表示进程当前还可运行多久，在进程开始运行是被赋为priority的值，以后每隔一个tick(时钟中断)递减1，减到0时引起新一轮调 度。重新调度将从run_queue队列选出counter值最大的就绪进程并给予CPU使用权，因此counter起到了进程的动态优先级的作用
    long nice;　　　　 //静态优先级
    unsigned long policy;　　//进程的调度策略,有三种,实时进程:SCHED_FIFO,SCHED_RR,分时进程:SCHED_OTHER
//在Linux 中, 采用按需分页的策略解决进程的内存需求。task_struct的数据成员mm 指向关于存储管理的mm_struct结构。
    struct mm_struct *mm;　　//进程内存管理信息
    int has_cpu, processor;
    unsigned long cpus_allowed;
    struct list_head run_list;　　//指向运行队列的指针
    unsigned long sleep_time; 　　//进程的睡眠时间
    //用于将系统中所有的进程连成一个双向循环链表,其根是init_task
    //在Linux 中所有进程(以PCB 的形式)组成一个双向链表,next_task和prev_task是链表的前后向指针
　 struct task_struct *next_task, *prev_task;
    struct mm_struct *active_mm;  //active_mm 指向活动地址空间。
    struct linux_binfmt *binfmt;　　//进程所运行的可执行文件的格式
    int exit_code, exit_signal;
    int pdeath_signal;　　　　//父进程终止是向子进程发送的信号
    unsigned long personality;
    int dumpable:1;
    int did_exec:1;
    pid_t pid; 　　//进程标识符,用来代表一个进程
    pid_t pgrp;　 //进程组标识,表示进程所属的进程组
    pid_t tty_old_pgrp;  　　//进程控制终端所在的组标识
    pid_t session;　　　　　　//进程的会话标识
    pid_t tgid;
    int leader;　　　　　　　　//表示进程是否为会话主管
    <br>　　//指向最原始的进程任务指针，父进程任务指针，子进程任务指针，新兄弟进程任务指针，旧兄弟进程任务指针。
    struct task_struct *p_opptr, *p_pptr, *p_cptr, *p_ysptr, *p_osptr;
    struct list_head thread_group;　　 //线程链表
    <br>　　//用于将进程链入HASH表,系统进程除了链入双向链表外，还被加入到hash表中
    struct task_struct *pidhash_next;
    struct task_struct **pidhash_pprev;
    wait_queue_head_t wait_chldexit; 　　//供wait4()使用
    struct semaphore *vfork_sem;　　　　 //供vfork()使用
    unsigned long rt_priority;　　　　　　//实时优先级，用它计算实时进程调度时的weight值
   <br>　　 //it_real_value，it_real_incr用于REAL定时器，单位为jiffies,系统根据it_real_value
    //设置定时器的第一个终止时间.在定时器到期时，向进程发送SIGALRM信号，同时根据
    //it_real_incr重置终止时间，it_prof_value，it_prof_incr用于Profile定时器，单位为jiffies。
    //当进程运行时，不管在何种状态下，每个tick都使it_prof_value值减一，当减到0时，向进程发送信号SIGPROF，并根据it_prof_incr重置时间.
    //it_virt_value，it_virt_value用于Virtual定时器，单位为jiffies。当进程运行时，不管在何种
    //状态下，每个tick都使it_virt_value值减一当减到0时，向进程发送信号SIGVTALRM，根据it_virt_incr重置初值
    unsigned long it_real_value, it_prof_value, it_virt_value;
    unsigned long it_real_incr, it_prof_incr, it_virt_incr;
    struct timer_list real_timer;　　//指向实时定时器的指针
    struct tms times; 　　　　　　　  //记录进程消耗的时间
    unsigned long start_time;　　　　//进程创建的时间
    long per_cpu_utime[NR_CPUS], per_cpu_stime[NR_CPUS];//记录进程在每个CPU上所消耗的用户态时间和核心态时间
    //内存缺页和交换信息:
    //min_flt, maj_flt累计进程的次缺页数（Copyon　Write页和匿名页）和主缺页数（从映射文件或交换
    //设备读入的页面数）；nswap记录进程累计换出的页面数，即写到交换设备上的页面数。
    //cmin_flt, cmaj_flt,cnswap记录本进程为祖先的所有子孙进程的累计次缺页数，主缺页数和换出页面数。
    //在父进程回收终止的子进程时，父进程会将子进程的这些信息累计到自己结构的这些域中
    unsigned long min_flt, maj_flt, nswap, cmin_flt, cmaj_flt, cnswap;
    int swappable:1; 　　//表示进程的虚拟地址空间是否允许换出
    //进程认证信息
    //uid,gid为运行该进程的用户的用户标识符和组标识符，通常是进程创建者的uid，gid，euid，egid为有效uid,gid
    //fsuid，fsgid为文件系统uid,gid，这两个ID号通常与有效uid,gid相等，在检查对于文件系统的访问权限时使用他们。
    //suid，sgid为备份uid,gid
    uid_t uid,euid,suid,fsuid;
    gid_t gid,egid,sgid,fsgid;
    int ngroups;　　　　　//记录进程在多少个用户组中
    gid_t groups[NGROUPS];　　//记录进程所在的组
    kernel_cap_t cap_effective, cap_inheritable, cap_permitted;//进程的权能，分别是有效位集合，继承位集合，允许位集合
    int keep_capabilities:1;
    struct user_struct *user;　　//代表进程所属的用户
    struct rlimit rlim[RLIM_NLIMITS]; 　　//与进程相关的资源限制信息
    unsigned short used_math; 　　//是否使用FPU
    char comm[16]; 　　　　//进程正在运行的可执行文件名
     //文件系统信息
    int link_count;
    struct tty_struct *tty;　　//进程所在的控制终端，如果不需要控制终端，则该指针为空
    unsigned int locks;     /* How many file locks are being held */
    //进程间通信信息
    struct sem_undo *semundo;　　//进程在信号量上的所有undo操作
    struct sem_queue *semsleeping;　　//当进程因为信号量操作而挂起时，他在该队列中记录等待的操作
    struct thread_struct thread;　　　//进程的CPU状态，切换时，要保存到停止进程的task_struct中
    struct fs_struct *fs; 　　　　//文件系统信息，fs保存了进程本身与VFS（虚拟文件系统）的关系信息
    struct files_struct *files;　//打开文件信息
     //信号处理函数
    spinlock_t sigmask_lock; /* Protects signal and blocked */
    struct signal_struct *sig;　//信号处理函数
    sigset_t blocked;　　　　　　//进程当前要阻塞的信号，每个信号对应一位
    struct sigpending pending; //进程上是否有待处理的信号
    unsigned long sas_ss_sp;
    size_t sas_ss_size;
    int (*notifier)(void *priv);
    void *notifier_data;
    sigset_t *notifier_mask;
    /* Thread group tracking */
    u32 parent_exec_id;
    u32 self_exec_id;
    spinlock_t alloc_lock;   //用于申请空间时用的自旋锁。自旋锁的主要功能是临界区保护
};

task_struct 是Linux内核的一种数据结构，它会被装载到RAM里并且包含进程的信息，每个进程都把它的信息放在 task_struct 这个数据结构里。

task_struct 的简化定义（供此处为大家分析使用）

struct task_struct {
    // 进程标识信息
    pid_t pid;                        // 进程 ID
    pid_t tgid;                       // 线程组 ID（对于主线程，等于 pid）

    // 父子关系
    struct task_struct __rcu *parent; // 指向父进程的指针
    struct list_head children;        // 子进程链表
    struct list_head sibling;         // 同一父进程中其他进程的链表

    // 进程状态信息
    volatile long state;              // 进程状态 (TASK_RUNNING, TASK_INTERRUPTIBLE 等)
    unsigned int flags;               // 进程标志 (如 PF_* 标志)

    // 调度信息
    int prio;                         // 动态优先级
    int static_prio;                  // 静态优先级
    int normal_prio;                  // 标准化优先级
    unsigned int rt_priority;         // 实时优先级
    struct sched_entity se;           // 调度实体（CFS 调度器使用）
    struct sched_rt_entity rt;        // 实时调度实体

    // CPU 和上下文切换
    struct thread_struct thread;      // CPU 特定的线程结构
    struct mm_struct *mm;             // 指向内存描述符
    struct mm_struct *active_mm;      // 活动内存描述符

    // 文件系统
    struct fs_struct *fs;             // 文件系统信息（当前目录、根目录等）
    struct files_struct *files;       // 打开的文件描述符表

    // 虚拟内存
    unsigned long min_flt;            // 次要缺页数
    unsigned long maj_flt;            // 主要缺页数
    unsigned long total_vm;           // 虚拟内存总量
    unsigned long rss;                // 驻留集大小
    unsigned long shared_vm;          // 共享内存大小
    unsigned long text_vm;            // 文本段大小
    unsigned long stack_vm;           // 栈大小

    // 进程间通信
    struct signal_struct *signal;     // 信号描述符
    struct sighand_struct *sighand;   // 信号处理程序

    // 计时器
    u64 utime;                        // 用户态运行时间
    u64 stime;                        // 内核态运行时间
    u64 start_time;                   // 进程启动时间

    // 进程链表
    struct list_head tasks;           // 所有任务的链表
    struct list_head ptrace_entry;    // ptrace 调试链表

    // 调试和其他字段
	#ifdef CONFIG_TRACE_IRQFLAGS
	    unsigned int irq_events;          // IRQ 相关事件
	#endif
	#ifdef CONFIG_DEBUG_PREEMPT
	    unsigned int preempt_count;       // 抢占计数器
	#endif

    // 安全凭据
    const struct cred *real_cred;     // 真实凭据
    const struct cred *cred;          // 有效凭据

    // 命名空间和 cgroups
    struct nsproxy *nsproxy;          // 命名空间代理
    struct cgroup_subsys_state *cgroups; // 控制组信息

    // 其他字段省略...
};

task_struct 的主要部分解析：

1. 进程标识信息：用于唯一标识进程：
   • pid：进程的唯一标识。
   • tgid：线程组 ID，用于线程管理（主线程的 tgid 等于 pid）。
   • parent：指向父进程的 task_struct。

struct task_struct {
    pid_t pid;                // 进程 ID
    pid_t tgid;               // 线程组 ID（对于主线程，等于 pid）
    struct task_struct *parent; // 指向父进程的指针
};

2. 父子关系：记录进程的父进程和子进程的指针：
   • parent：指向父进程的 task_struct。
   • children：存储子进程的链表。
   • sibling：存储同一父进程中的其他进程。
3. 进程状态信息：
   • state：进程当前的状态，可能取值：
     • TASK_RUNNING：运行中或就绪状态。
     • TASK_INTERRUPTIBLE：可被中断的等待状态。
     • TASK_UNINTERRUPTIBLE：不可被中断的等待状态。
     • TASK_STOPPED：进程停止。
     • TASK_DEAD：进程终止。
   • exit_state：表示进程退出时的状态。
   • exit_code：进程退出时的返回值。
   • flags：进程的标志位，用于描述特殊的属性（如是否为内核线程）。

long state;                   // 进程状态
long exit_state;              // 进程退出状态
int exit_code;                // 进程退出码
unsigned int flags;           // 进程标志

4. 进程调度信息：与进程调度相关的字段：
   • prio：动态优先级，调度器根据运行情况动态调整。
   • static_prio：静态优先级，由用户设置，范围为 0-139（0-99 是实时优先级，100-139 是普通进程）。
   • sched_entity：存储调度实体，用于 CFS 调度器，包含进程在调度器中的统计数据。
   • sched_class：指向调度类的指针（如 CFS 调度、实时调度）。

int prio;                     // 动态优先级
int static_prio;              // 静态优先级
struct sched_entity se;       // 调度实体，用于存储调度相关信息
struct sched_class *sched_class; // 调度类

5. 内存管理信息：记录进程的虚拟内存布局：
   • mm：指向用户态内存描述符，描述进程的代码段、数据段、堆、栈等。
   • active_mm：用于内核线程，指向最近使用的用户态内存描述符。
   • pgd：页表的基址，指向进程的页目录。

struct mm_struct *mm;         // 用户态内存描述符
struct mm_struct *active_mm;  // 当前活动的内存描述符
unsigned long *pgd;           // 页表的基址

6. 文件系统信息：与文件操作相关的字段：
   • files：指向打开文件的描述符表，包含所有已打开文件的文件描述符。
   • fs：描述文件系统信息（包括当前工作目录、根目录等）。

struct files_struct *files;   // 打开文件的描述符表
struct fs_struct *fs;         // 文件系统信息

7. 进程计时信息：记录进程的运行时间和 CPU 使用情况：
   • utime：进程在用户态运行的时间。
   • stime：进程在内核态运行的时间。
   • start_time：进程启动的时间戳。

u64 utime;                   // 用户态运行时间
u64 stime;                   // 内核态运行时间
u64 start_time;              // 进程启动时间

8. 进程间通信：记录进程之间的同步和通信信息：
   • signal：保存进程接收到的信号信息。
   • sighand：指向信号处理函数的指针。

struct signal_struct *signal; // 信号描述符
struct sighand_struct *sighand; // 信号处理函数

9. 调试与安全：保存进程的调试状态，用于调试器（如 GDB）：
   • 调试和安全相关的字段如 ptrace_entry 和 cred。
10. 内核线程标志：
    • 用于区分内核线程和用户进程。

task_struct 的字段结构大体如下：

+------------------------+
| pid                   | 进程 ID
+------------------------+
| state                 | 进程状态
+------------------------+
| prio                  | 优先级
+------------------------+
| parent                | 父进程指针
+------------------------+
| mm                    | 内存管理信息
+------------------------+
| files                 | 打开文件表
+------------------------+
| fs                    | 文件系统信息
+------------------------+
| utime                 | 用户态运行时间
+------------------------+
| stime                 | 内核态运行时间
+------------------------+
| signal                | 信号信息
+------------------------+
| thread                | 线程上下文
+------------------------+

task_struct 的存储与访问

1. 存储方式：所有进程的 task_struct 以链表形式存储在内核中。
   • 这些任务链表分为：
     • 就绪队列：存储所有可运行的任务。
     • 等待队列：存储正在等待资源的任务。
2. 访问方式：当前运行进程的 task_struct 可以通过宏 current 获取：
3. 与调度的关系：
   • 就绪队列：task_struct 被组织成双向链表，调度器通过就绪队列管理处于就绪状态的任务。
   • 上下文切换：调度器保存当前进程的 task_struct 的上下文（如寄存器值、程序计数器），然后加载下一个进程的 task_struct 的上下文。

struct task_struct *current_task = current;

task_struct 的完整定义位于 Linux 内核源代码的 sched.h 文件中：

include/linux/sched.h

你可以从 Linux Kernel 源代码 下载对应版本，查看 sched.h 文件中的完整定义。

详细内容也可直接查阅书籍中的原文，链接为：linux_kernel_wiki/文章/进程管理/Linux内核进程管理原理详解(代码演示).md

总之，task_struct 是 Linux 内核中描述和管理进程的核心数据结构，其内容涵盖了进程的所有信息，包括标识、状态、调度、内存、文件、通信等。操作系统通过 task_struct 来管理进程的生命周期、调度和资源分配。

需要注意的是：

1. task_struct 是 Linux 内核中最复杂的数据结构之一。它紧密结合了内核的多个子系统（如调度器、内存管理、信号处理等）。
2. 版本差异：task_struct 的定义会随 Linux 内核版本发生变化，字段可能被添加、删除或重命名。使用时要注意版本号。
3. 用户态不可用，用户态程序无法直接访问 task_struct，只能通过系统调用（如 getpid、getppid）间接获取进程信息。

虽然 task_struct 的结构复杂，但其核心作用是为进程提供全面的信息支持，使得多任务操作系统能够高效地运行。通过深入理解 task_struct，可以更好地掌握进程管理的原理和 Linux 内核的实现。

以上。仅供学习与分享交流，请勿用于商业用途！转载需提前说明。

我是一个十分热爱技术的程序员，希望这篇文章能够对您有帮助，也希望认识更多热爱程序开发的小伙伴。
感谢！
