CornerNet学习笔记

CornerNet: Detecting Objects as Paired Keypoints

ECCV2018

论文链接

参考博客

Abstract

• 提出了CornerNet，不同于传统的边界框（对Anchor进行回归），本文使用一对关键点（左上角和右下角）来定位目标

• 提出了Corner Pooling,有助于更好的定位corner

Introduction

• 之前的工作都是基于Anchor，有两个缺点：

  • 需要大量的Anchor
  • 引入了很多超参数，比如Anchor的大小、比例、个数

• CornerNet通过左上角点和右上角点来检测目标

• Corner Pooling如图所示，采用两个特征图，一个对于所有像素向右做最大池化，一个对于所有像素向下做最大池化，最后将两个特征图简单的相加

• 使用角点比边界框好的原因

  • 边界框的中心更难定位，因为它依赖于四个边，corner依赖两条边，Corner Pooling编码了关于角点定义的先验知识
  • $O(wh)$个角点可以表示$O(w^2{h}^2)$个边界框

• 在COCO数据集上达到了42.2%的AP，优于当时左右一阶段检测器

Related Work

本文受到了多人姿态估计中工作的启发

DeNet

• 一种两阶段的目标检测器，没有使用Anchor来生成RoIs

• 首先确定每个位置属于边界框四个角点的可能性，然后列举所有的组合来生成RoI，最后对RoI进行分类

• 本文与DeNet的区别：

  • DeNet不能识别出两个点是否属于同一个对象，还需要对RoI进行分类，CornerNet是一个单阶段的检测器

  • DeNet selects features at manually determined locations relative to a region for classification, while our approach does not require any feature selection step.

  • CornerNet引入了Corner Pooling

Point Linking Network (PLN)

• 一种一阶段的目标检测器，没有使用Anchor

• 首先预测一个边界框的四个角点和一个中心点，然后对于每一个角点预测其他像素是中心点的概率，对中心点预测其他像素是四个角点的概率，最后结合角点和中心点的预测生成最终的边界框

• 本文与PLN的区别：

  • CornerNet groups the corners by predicting embedding vectors, while PLN groups the corner and center by predicting pixel locations.
  • CornerNet引入了Corner Pooling

CornerNet

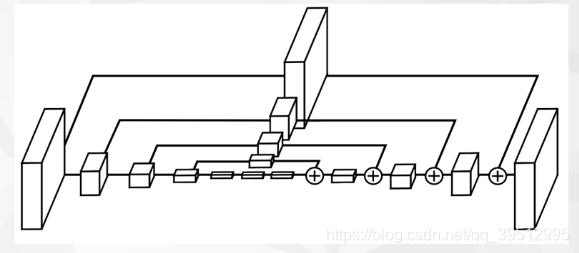

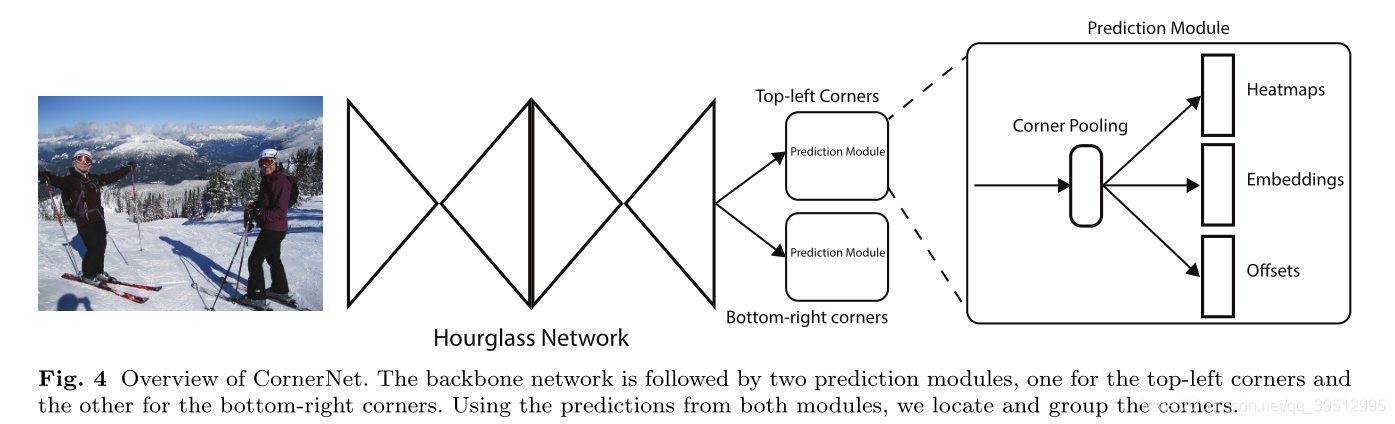

• CornerNet采用一对关键点（左上角和右下角）来检测目标，卷积网络生成两个预测分支来分别用于左上角和右下角,采用的backbone为沙漏网络。

• 没有使用最大池化，使用步长为2的池化层减小分辨率


• 预测分支经过Corner Pooling之后生成Heatmaps、Embeddings、Offsets

  • Heatmaps大小为$C\ast H\ast W$，$C$是类别数（不包含背景）

    • 每个通道都是二值的掩码，代表是不是该类别的角点
    • 训练的时候只标记一个真实点为正样本，其他点都为负样本，负样本的点在以正样本为中心的圆内损失减小，圆的半径根据目标的大小而定，需保证圆内的点生成边界框和GroundTruth的IoU大于$t$($t$在文中设为0.3)
    • 根据计算的半径，损失的减少规则为高斯分布 $e^{\frac{x^2+y^2}{2{\sigma }^2}}$，其中中心点为真实点，$\sigma$为半径的$1/3$

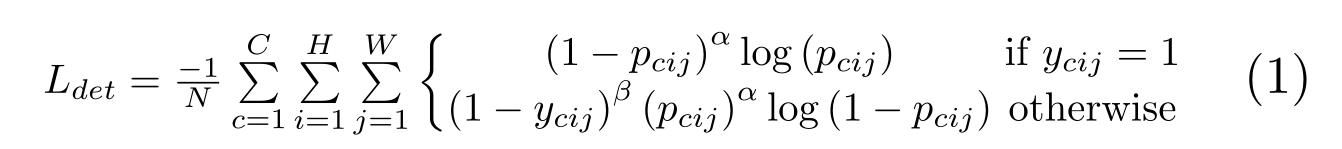

    • 损失函数为Focal Loss的变体（$p_{cij}$是$(i,j)$是$c$类角点的概率，$y_{cij}$则是Gaussians公式生成的分数,$N$是一张图片中的目标数，α 和 β 是控制每个点贡献的超参数，文中 α 为 2 、β 为 4）：


  • Offsets

    • 由于在卷积过程中进行了下采样，所以在预测的角点对应回原图之后会损失一些精度
    • 于是增加了偏移量来消除这部分精度损失，$O_k$表示偏移量，其中$n$代表下采样的倍数，$x_k,y_k$是真实角点$k$的坐标

    • 所有的类共享一组参数（左上角和右下角的偏移）

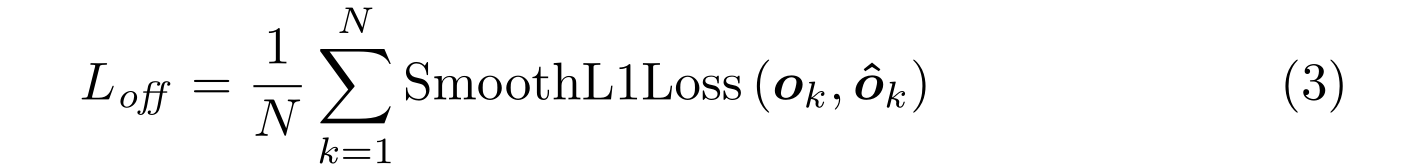

    • 训练过程的损失如下（其中$N$是目标的数量）：


  • Embeddings

    • 图片中可能出现同一类的多个目标，于是需要确定一对左上角点和右下角点是不是来自同一个边界框，为每一个检测到的角点生成一个一维嵌入向量，如果左上角和右下角属于同一个边界框，那么他们嵌入向量的距离就比较小。然后，我们可以根据左上角和右下角嵌入向量之间的距离对角点进行分组。嵌入向量的实际值并不重要，只用它们之间的距离用于对角点进行分组。

    • 本文的方法受到用于多人姿态估计任务的关联嵌入方法的启发。

    • 训练过程中使用以下损失来分组角点，缩小属于同一个目标（k类目标）的两个角点的距离（$e_{t_k}$代表$k$类目标左上角的embedding，$e_{b_k}$代表右下角的embedding，$e_k$是两者的平均值，该损失只用于真实角点）：

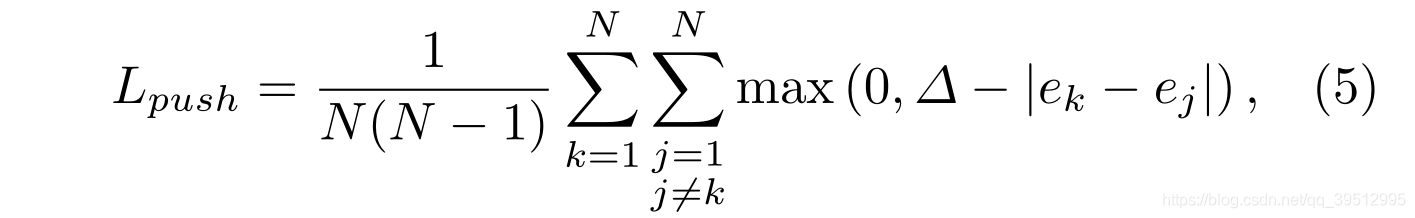

    • 使用以下损失来分离角点，扩大不属于同一个目标的两个角点的距离（∆为1，$k和j$代表不同的类别）：

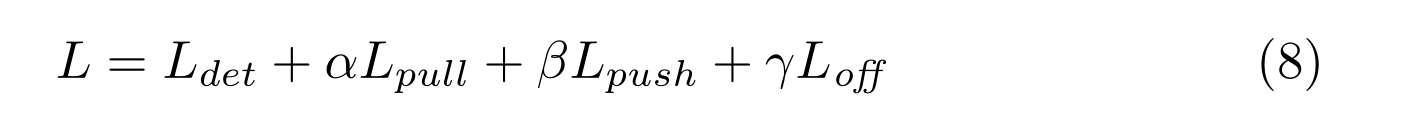

3. 总的训练损失（α 和 β 为 0.1，γ 为 1）：


Corner Pooling

• 如图2所示，有些角点没有局部视觉特征，为了确定一个像素是否是左上角，我们需要水平向右看一个目标的最上面的边界，垂直向下看最左边的边界。因此，提出corner pooling，通过编码明确的先验知识来更好地定位角点。

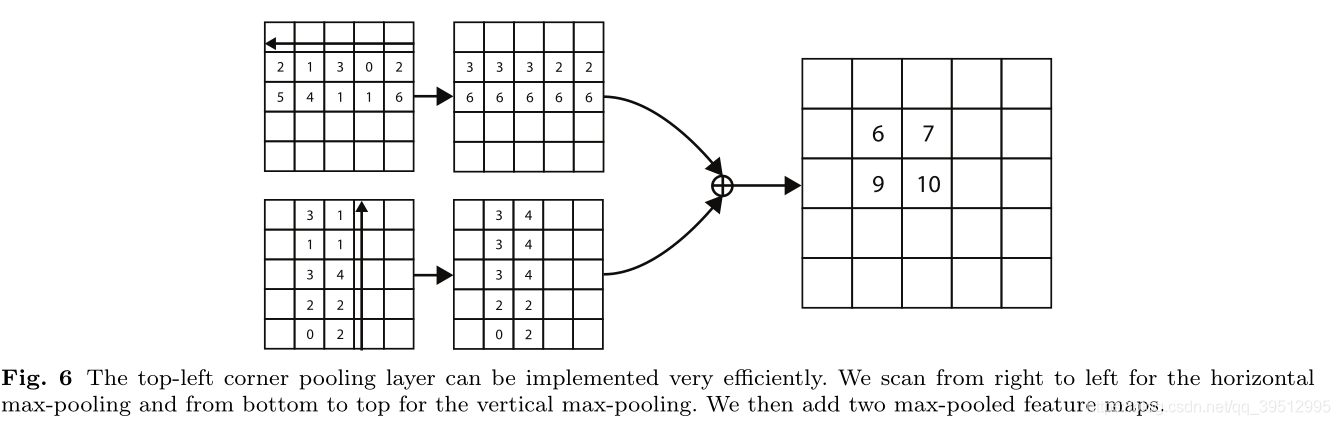

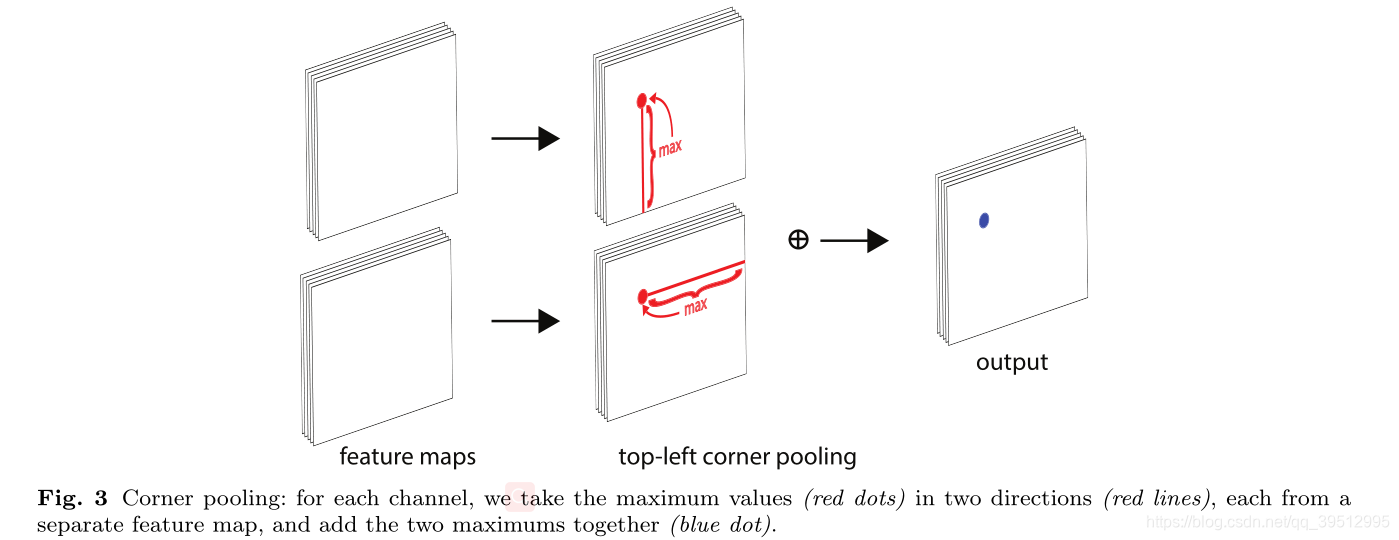

• 如图6所示，以左上角为例，水平方向从右向左做最大池化得到一张特征图，竖直方向从下到上做最大池化得到一张特征图，最后将两张特征图逐元素相加

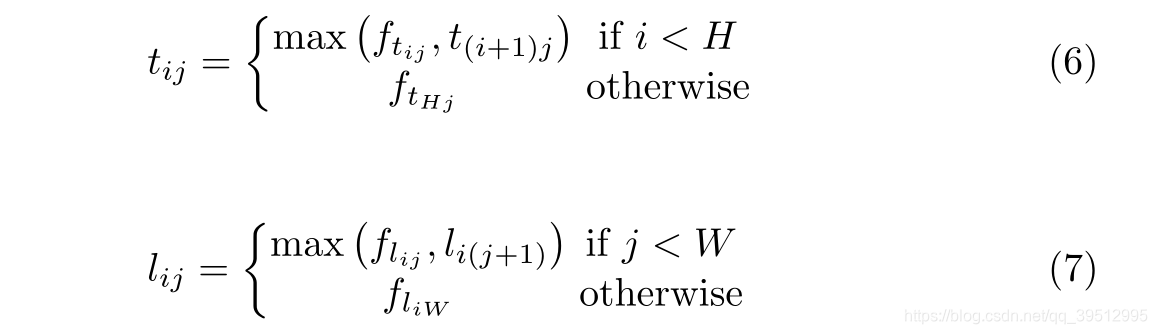

• Corner Pooling 的公式表示(以左上角点为例)如下（$f_t,f_l$表示左上角点输入的两张特征图，大小为$W\ast H$,$f_{t_{ij}}和f_{l_{ij}}$分别表示$f_t,f_l$上坐标为$(i,j)$的点，公式6表示从左到右做最大池化，公式7表示从下到上做最大池化）：

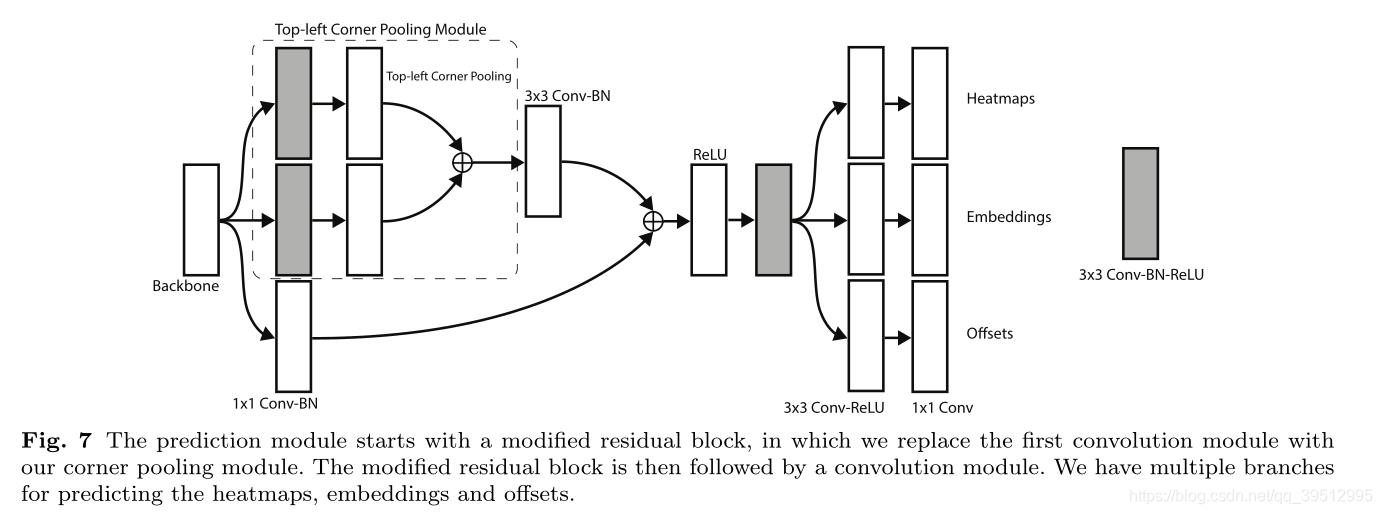

• 图7为prediction module的具体结构，首先是一个残差块（原本是两个3x3卷积），将1个3x3卷积替换为corner pooling，残差块之后是一个3x3的Conv-BN-ReLU，最后分为三个3x3的Conv-ReLU分支，使用1x1卷积生成Heatmaps、Embeddings、Offsets

Experiments

• 图片不进行Resize，而是使用0进行填充

后处理流程

• We first apply non-maximal suppression (NMS) by using a 3×3 max pooling layer on the corner heatmaps.

• Then we pick the top 100 top-left and top 100 bottom-right corners from the heatmaps.The corner locations are adjusted by the corresponding offsets.

• calculate the L1 distances between the embeddings of the top-left and bottom-right corners.Pairs that have distances greater than 0.5 or contain corners from different categories are rejected.

• The average scores of the top-left and bottom-right corners are used as the detection scores.

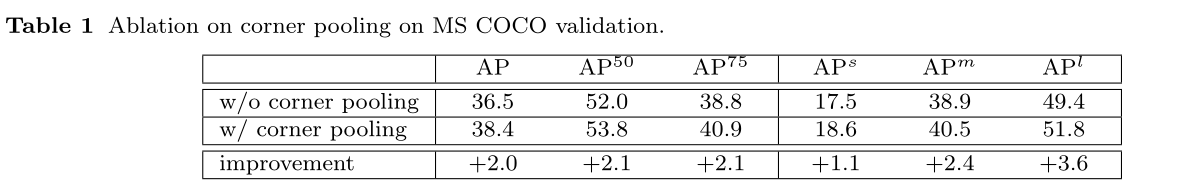

• 验证corner pooling 的作用

  • 对中大型目标效果更明显

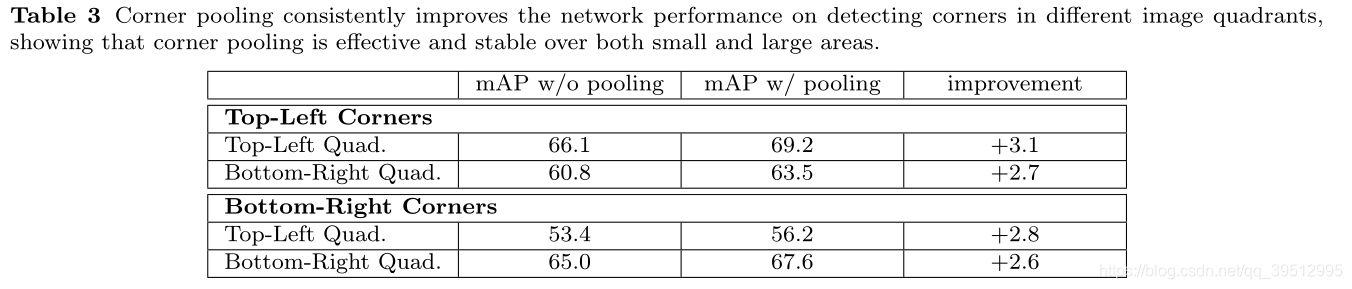

• 探讨角点在图片不同象限对检测有没有影响

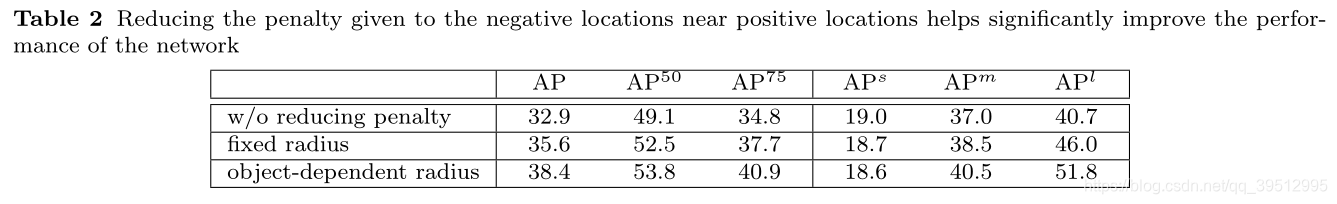

• 验证减少对负样本的惩罚的作用，验证半径对检测的影响

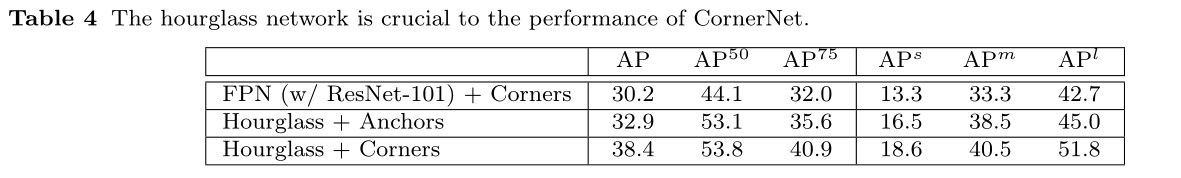

• 对比沙漏网络和FPN

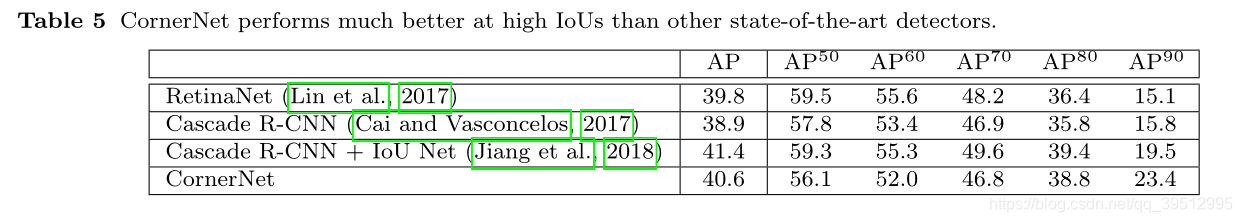

• 对比不同IoU下几个网络的性能

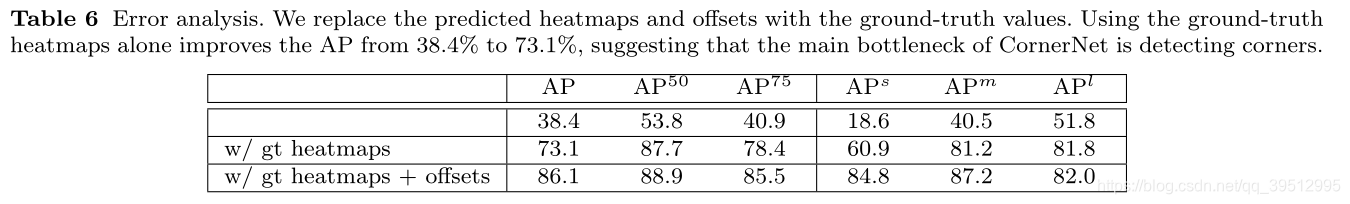

• 误差分析
  • 直接将生成的热图替换成GroundTruth，提升巨大，说明主要瓶颈还是角点的检测

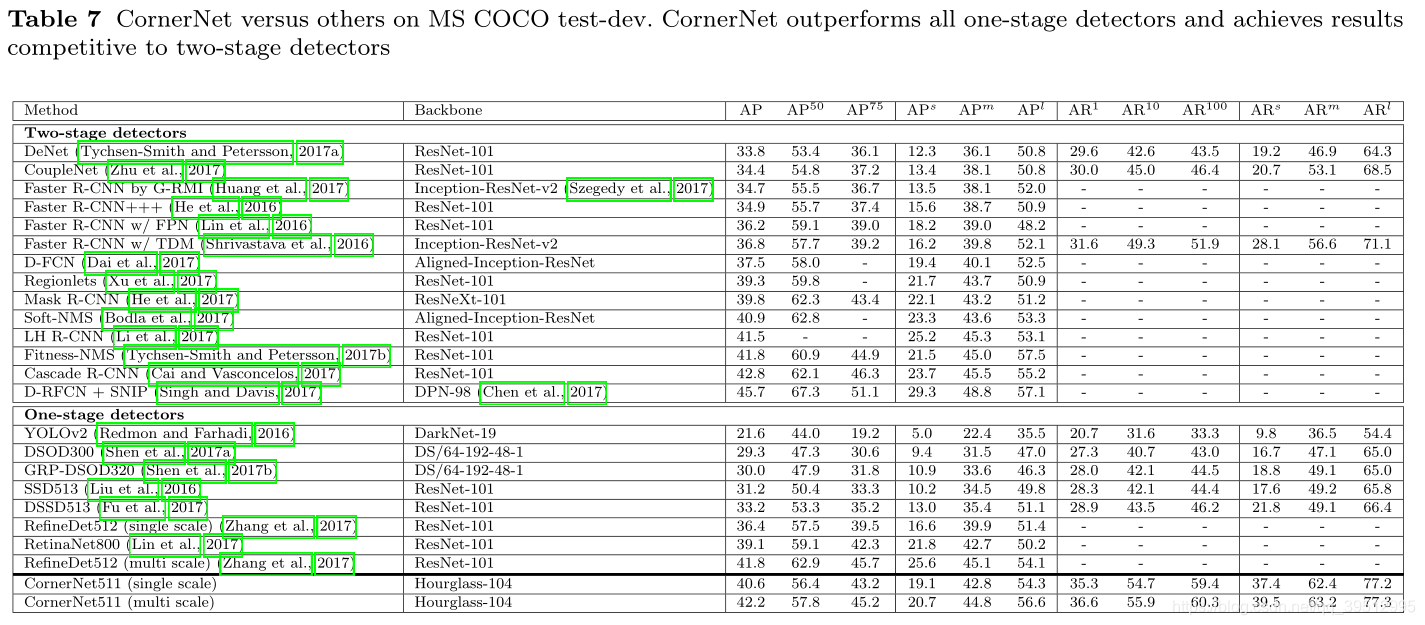

• 和其他方法的对比
