VLAN笔记

【vlan原理和配置】
链路类型：
Access 接入链路（连终端设备）
Trunk 干道链路（交换机之间）
PVID 端口所属vlanID（默认1）
端口类型：
access:一般用于连接终端设备（PC、路由器、服务器）
入方向：
1.收到一个不带Tag的数据帧，根据接口的PVID打上标签转发
2.收到一个tag的数据帧，查看所携带的tag是否匹配接口的PVID，如果匹配带标签转发，否则丢弃
出方向：
发送数据帧查看所携带tag是否匹配接口的PVID，如果匹配剥夺标签转发，否则丢弃。

trunk：一般用于和交换机互联
入方向：
1.收到一个不带tag的数据帧，根据接口的PVID打上标签转发
2.收到一个带tag的数据帧，查看所携带的tag是否陪陪所允许通过的VLAN的列表，匹配则带标签转发，否则丢弃
出方向：
1.发送数据帧时查看所携带的tag是否即匹配了接口的PVID，又匹配了所允许通过VLAN的列表，如果匹配则剥离标签转发
2.如果只匹配了允许通过VLAN的列表，则保留标签转发，否则丢弃

Hybrid:即可以连终端又可以连交换机
入方向：
1.收到一个不带tag的数据帧，根据接口的PVID打上标签转发
2.收到一个带tag的数据帧，查看所携带的标签是否匹配接口所允许VLAN通过的列表，匹配则带标签，否则丢弃
出方向：
1.发送数据帧，所携带的标签，如果匹配了tagged列表，则带标签转发
2.如果匹配了untagged的列表则剥离标签转发
3.否则丢弃

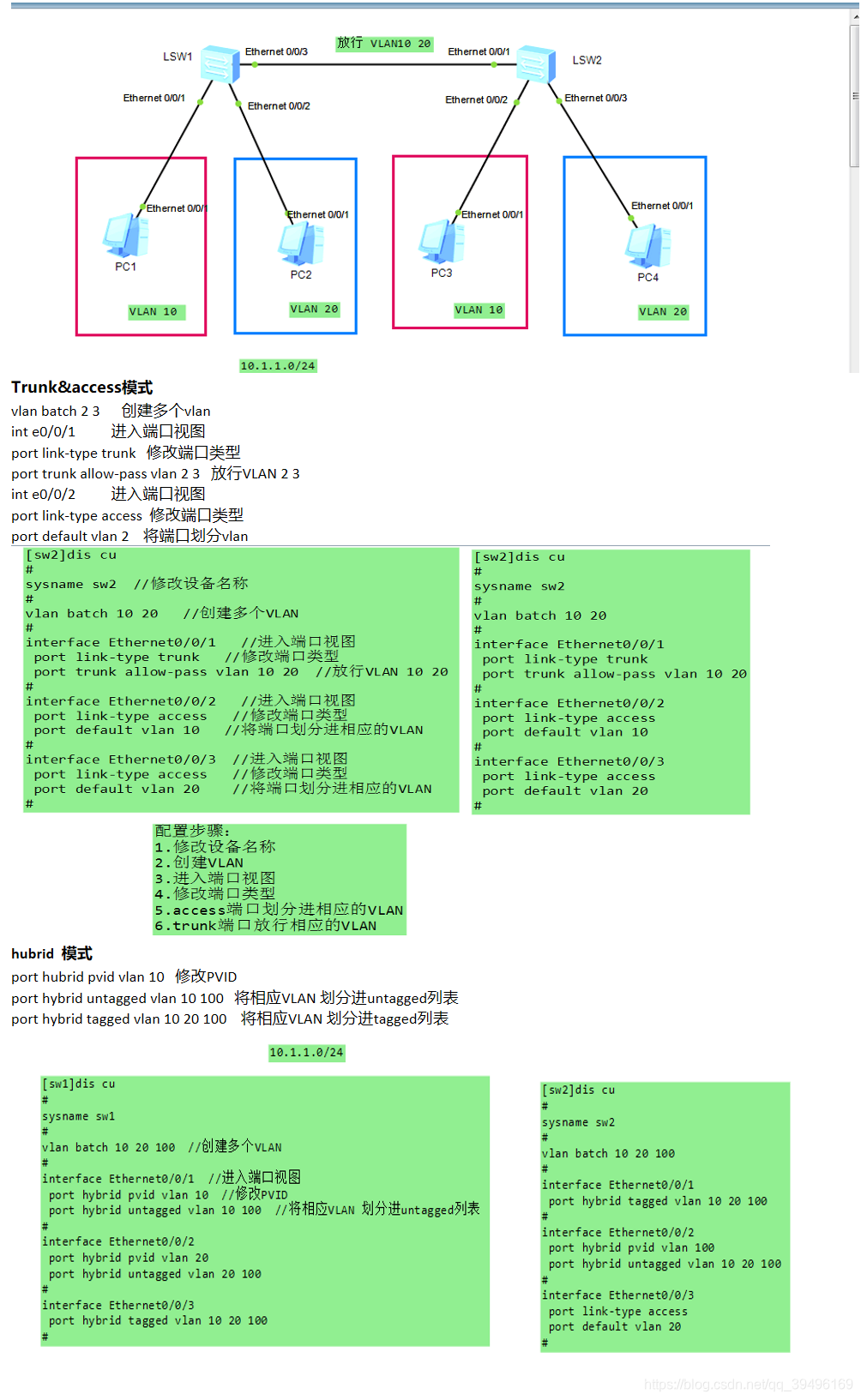

配置：
步骤：
1.修改设备名称
2.创建VLAN
3.进入端口视图
4.修改端口类型
5.access端口划分相应的VLAN
6.trunk端口放行相应的VLAN
vlan batch 2 3 创建多个vlan
int e0/0/1 进入端口视图
port link-type trunk 修改端口类型
port trunk allow-pass vlan 2 3 放行VLAN 2 3
int e0/0/2 进入端口视图
port link-type access 修改端口类型
port default vlan 2 将端口划分vlan

【hybrid】
port hubrid pvid vlan 10 修改PVID
port hybrid untagged vlan 10 100 将相应VLAN 划分进untagged列表
port hybrid tagged vlan 10 20 100 将相应VLAN 划分进tagged列表
