本文分享了在AD软件中进行PCB布线时设置等长线和蛇形线的方法。通过建立类别、选择网络、查看网络长度、调整布线设置和使用快捷键控制蛇形线的细节，确保信号线的阻抗匹配和延时减少。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

在AD软件PCB布线过程中，某些信号线为了减少信号的延时，阻抗匹配等就需要走等长线（蛇形线）
下边的操作用到的AD软件是汉化的AD20，AD别的版本大致思路一样，只是窗口显示方式不一样。

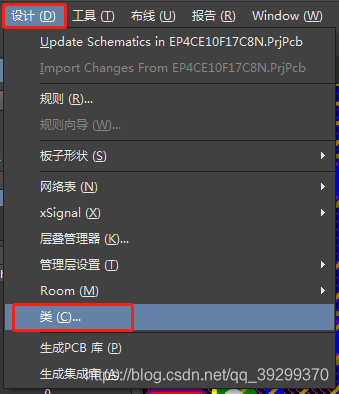

1、首先对需要走等长线建立一个类别，在PCB中建立分类，如图所示
在这里插入图片描述

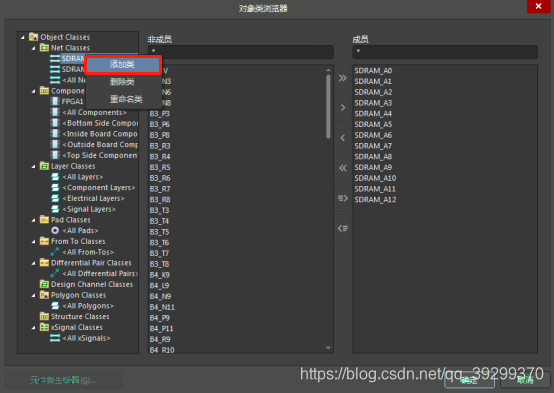

2、接着进入类别界面后新建一个类（class），如图所示
在这里插入图片描述

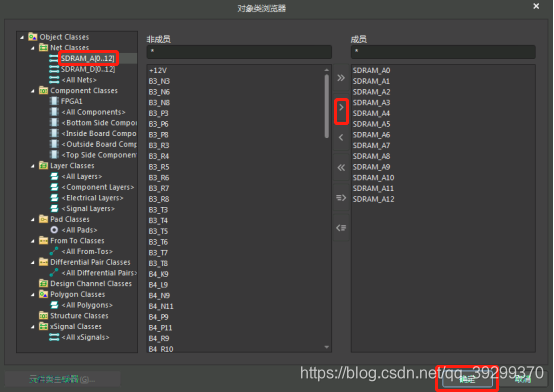

3、选中新建的类（New Class），把需要等长设置的网络通过点击 > 加入类别中，然后依次把需要设置的网络全部加进来，右击New Class，给新建的类别重新命名
在这里插入图片描述

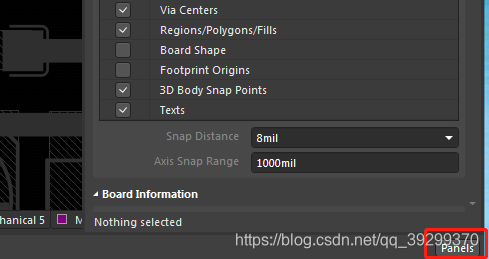

4、查看需要等长的网络布线长度，通过点击右下角的Panels，勾选PCB菜单进入
在这里插入图片描述
