＜Linux开发＞驱动开发 -Linux SPI 驱动
一 前言
对于SPI通信，其与I2C通信一样，都是非常常用的一种通信接口；相较于I2C通信接口，SPI接口的通信速率更快；对于I2C接口通信速率最快时400KHz，而SPI接口的通信速率可达几十MHz；本次使用的IMX6ULL包含有四个SPI，本文主要使用的时SPI3接口，其连接ICM-20608这个 六轴传感器。接下来我们就看看SPI的有关内容。
二 SPI
在笔者的另一个文章＜Linux开发＞驱动开发 -之- Linux I2C 驱动已经分析过I2C通信了，I2C 是串行通信的一种，只需要两根线就可以完成主机和从机之间的通信，但是 I2C 的速度最高只能到 400KHz，如果对于访问速度要求比价高的话 I2C 就不适合了。本次主要分析了解一下另外一个和 I2C 一样广泛使用的串行通信：SPI，SPI 全称是 Serial Perripheral Interface，也就是串行外围设备接口。SPI 是 Motorola 公司推出的一种同步串行接口技术，是一种高速、全双工的同步通信总线，SPI 时钟频率相比 I2C 要高很多，最高频率可以工作在几十甚至上百MHz。SPI 以主从方式工作，通常是有一个主设备和一个或多个从设备，一般 SPI 需要4 根线，但是也可以使用三根线(单向传输)，本章我们讲解标准的 4 线 SPI，这四根线如下：
①、CS/SS，Slave Select/Chip Select，这个是片选信号线，用于选择需要进行通信的从设备。I2C 主机是通过发送从机设备地址来选择需要进行通信的从机设备的，SPI 主机不需要发送从机设备，直接将相应的从机设备片选信号拉低即可。
②、SCK，Serial Clock，串行时钟，和 I2C 的 SCL 一样，为 SPI 通信提供时钟。
③、MOSI/SDO，Master Out Slave In/Serial Data Output，简称主出从入信号线，这根数据线只能用于主机向从机发送数据，也就是主机输出，从机输入。
④、MISO/SDI，Master In Slave Out/Serial Data Input，简称主入从出信号线，这根数据线只能用户从机向主机发送数据，也就是主机输入，从机输出。

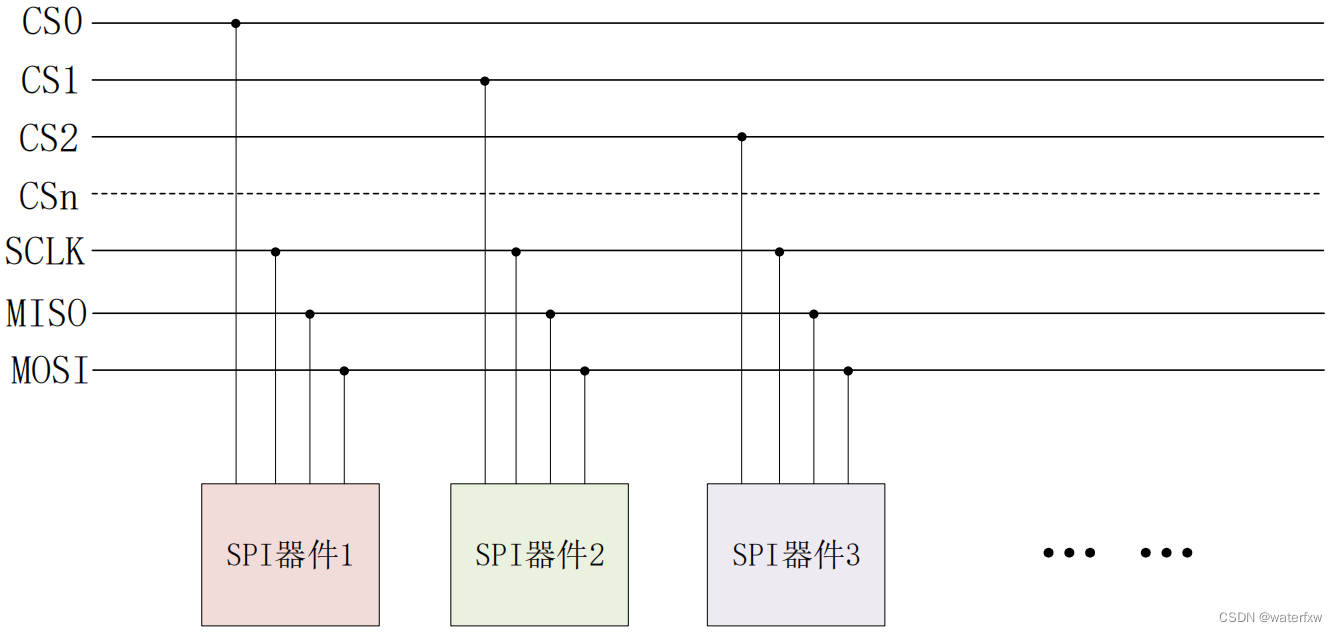

SPI 通信都是由主机发起的，主机需要提供通信的时钟信号。主机通过 SPI 线连接多个从设备的结构如下图所示：
图 2.1
SPI 有四种工作模式，通过串行时钟极性(CPOL)和相位(CPHA)的搭配来得到四种工作模式：
①、CPOL=0，串行时钟空闲状态为低电平。
②、CPOL=1，串行时钟空闲状态为高电平，此时可以通过配置时钟相位(CPHA)来选择具体的传输协议。
③、CPHA=0，串行时钟的第一个跳变沿(上升沿或下降沿)采集数据。
④、CPHA=1，串行时钟的第二个跳变沿(上升沿或下降沿)采集数据。

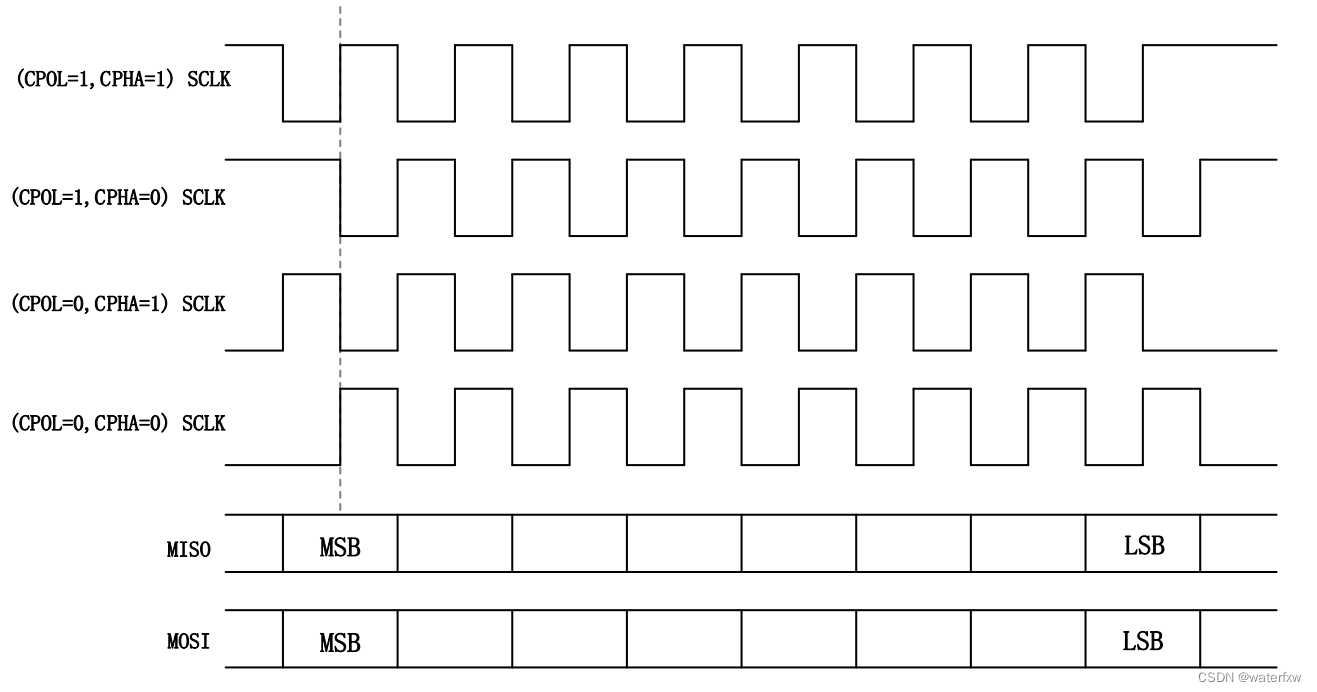

这四种工作模式如下图所示：
图 2.2

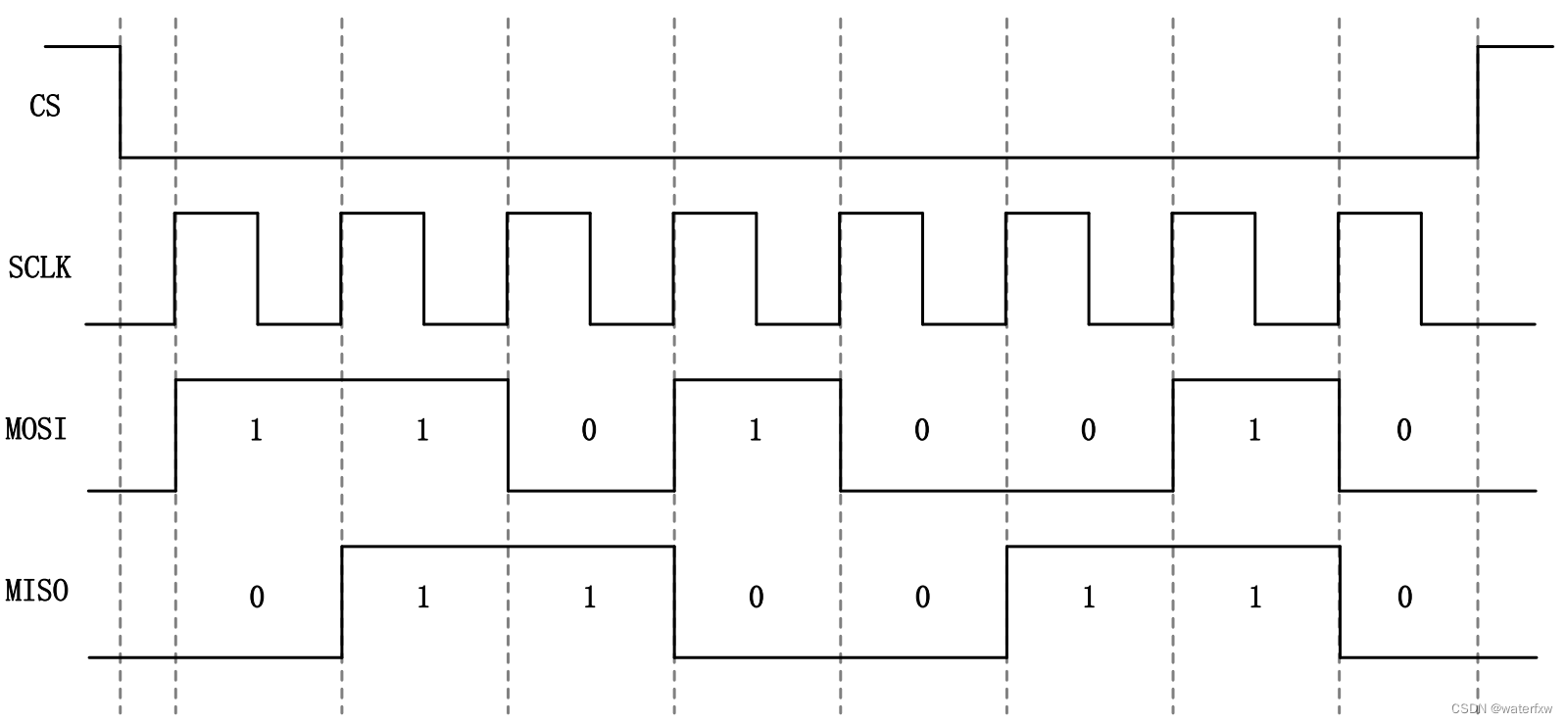

SPI 时序图，以 CPOL=0，CPHA=0 这个工作模式为例，SPI 进行全双工通信的时序如下图所示：
图 2.3
从上图可以看出，SPI 的时序图很简单，不像 I2C 那样还要分为读时序和写时序，因为 SPI 是全双工的，所以读写时序可以一起完成。上图中，CS 片选信号先拉低，选中要通信的从设备，然后通过 MOSI 和 MISO 这两根数据线进行收发数据，MOSI 数据线发出了0XD2 这个数据给从设备，同时从设备也通过 MISO 线给主设备返回了 0X66 这个数据。
通过时序图可观察到，当SCLK由高变低，即下降沿时，数据线数据状态稳定，这是读取到的数据线极性才是正确的。这个就是 SPI 时序图。
前面也说了SPI是一种与I2C类似的通信方法，更多SPI的详细介绍读者可自行查阅有关资料、
对于I.MX6U来说，其自带了SPI外设控制器，名为ECSPI，我们接着看看ECSPI。
三 I.MX6U SPI
3.1 I.MX6U ECSPI介绍
增强型可配置串行外围接口（ECSPI）是一个全双工、同步、四线串行通信块。ECSPI包含一个64 x 32接收缓冲区（RXFIFO）和一个64 x 32传输缓冲区（TXFIFO）。通过数据FIFOs，ECSPI允许以更少的软件中断快速进行数据通信。ECSPI与普通SPI并无差异。

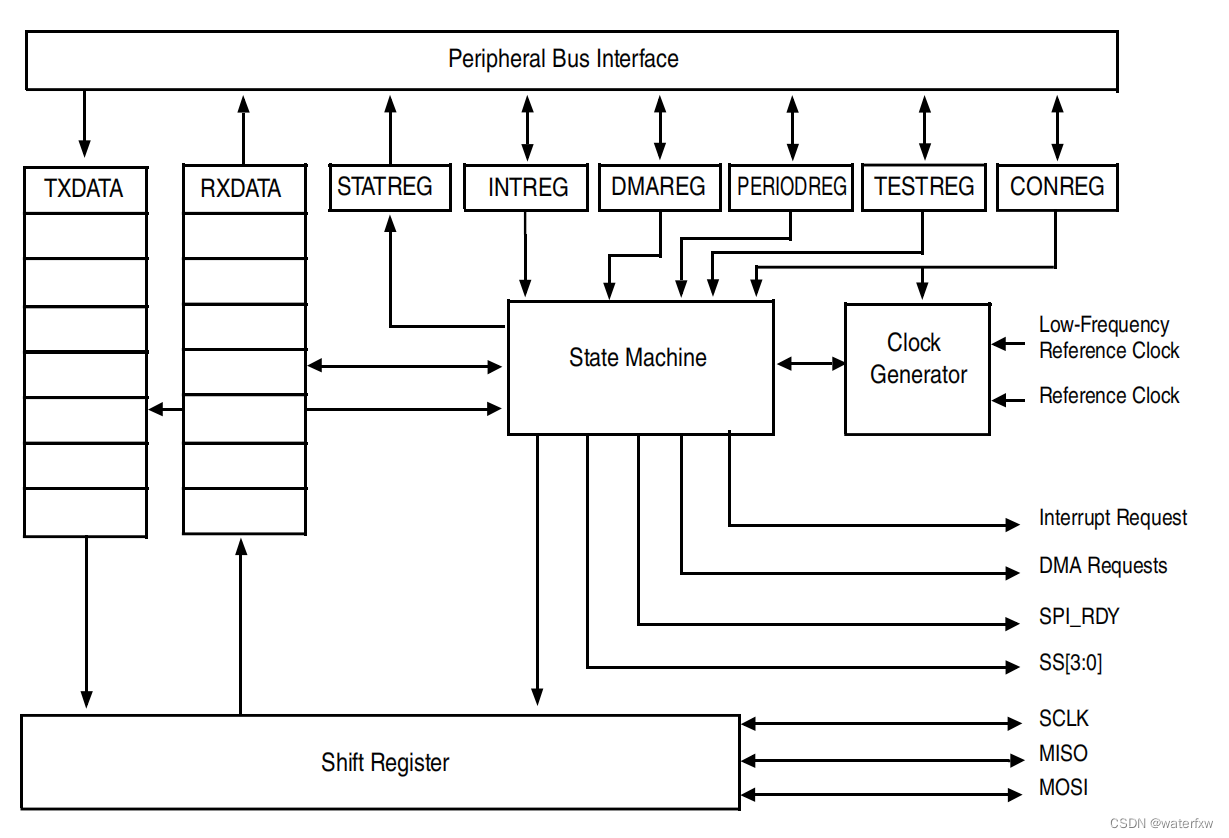

ECSPI的方框图如下：
图 3.1.1
ECSPI的主要功能包括：
①全双工同步串行接口
②主/从可配置
③四芯片选择（SS）信号支持多个外设
④传输延续功能允许无限长度数据传输
⑤32位x64输入FIFO，用于传输和接收数据
⑥芯片选择（SS）和SPI时钟（SCLK）的极性和相位是可配置的
⑦直接内存访问（DMA）
⑧最大工作频率到参考时钟频率
I.MX6U 的 ECSPI 可以工作在主模式或从模式，本文使用主模式，I.MX6U 有 4 个ECSPI，每个 ECSPI 支持四个片选信号，也就说，如果你要使用 ECSPI 的硬件片选信号的话，一个 ECSPI 可以支持 4 个外设。如果不使用硬件的片选信号就可以支持无数个外设，本文不使用硬件片选信号，因为硬件片选信号只能使用指定的片选 IO，软件片选的话可以使用任意的 IO。
3.2 I.MX6U ECSPI中断
中断控制提供了一种管理ECSPI FIFOs的方法：
①对于传输数据，软件可以启用TXFIFO为空的中断、TXFIFO数据请求和TXFIFO完全中断，以使用中断服务例程来维护TXFIFO。
②对于接收数据，软件可以启用RXFIFO准备就绪、RXFIFO数据请求和RXFIFO完全中断，以使用中断服务例程从RXFIFO检索数据。
其他中断源可用于控制或调试SPI突发：
①传输完成的中断意味着在TXFIFO中没有数据留下，并且在移位寄存器中的数据已经被移位。
②RXFIFO溢出中断意味着RXFIFO接收到超过64个字，并且不会接受任何其他字。

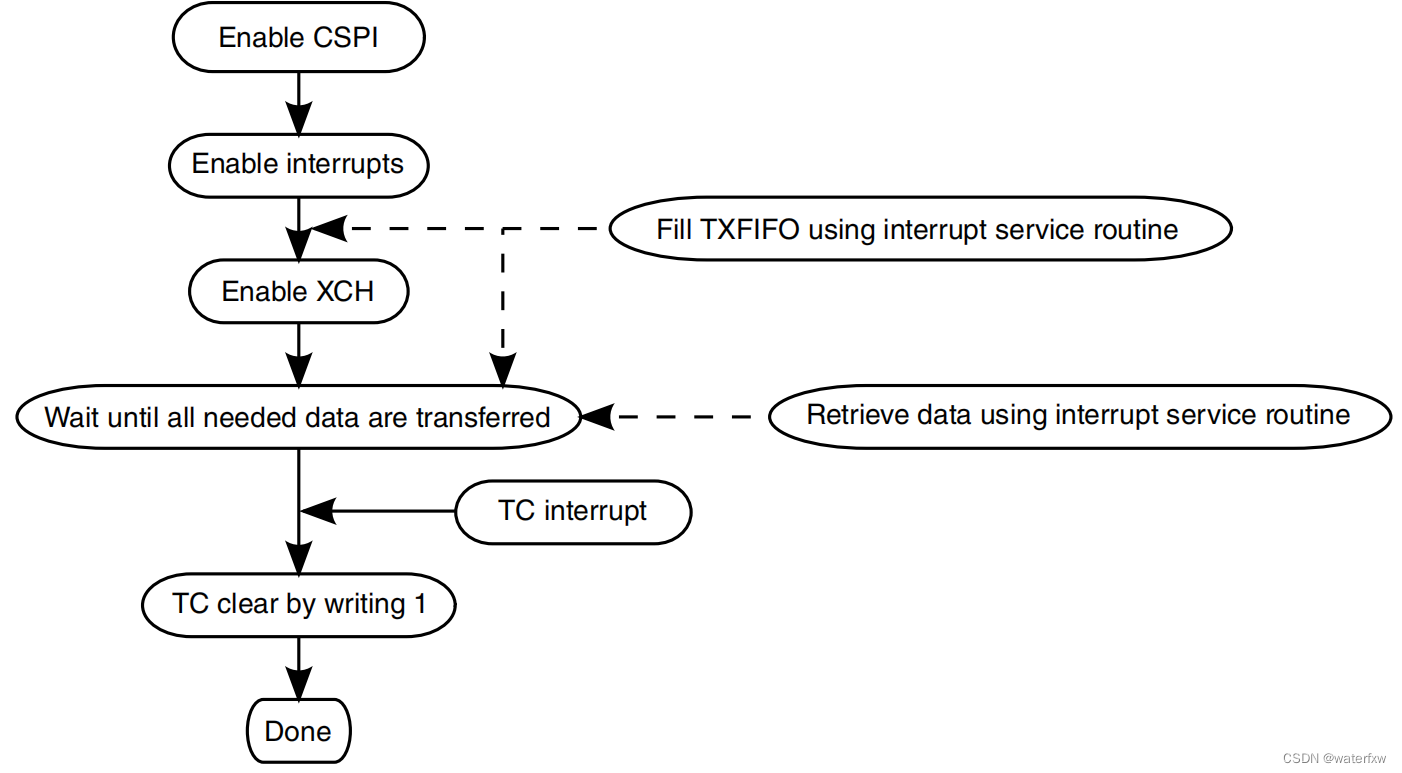

使用中断控制的SPI突发的程序序列如下图：
图3.2.1
3.3 I.MX6U ECSPI DMA
DMA控制提供了利用ECSPI中的FIFOs的另一种方法。通过使用DMA请求和确认信号，可以传输更多的数据，并将减少中断和主机处理器加载。当匹配了适当的条件时，该块将发送一个DMA请求。
DMA可以处理以下情况：
①TXFIFO空
②TXFIFO数据请求
③RXFIFO数据请求
④RXFIFO满

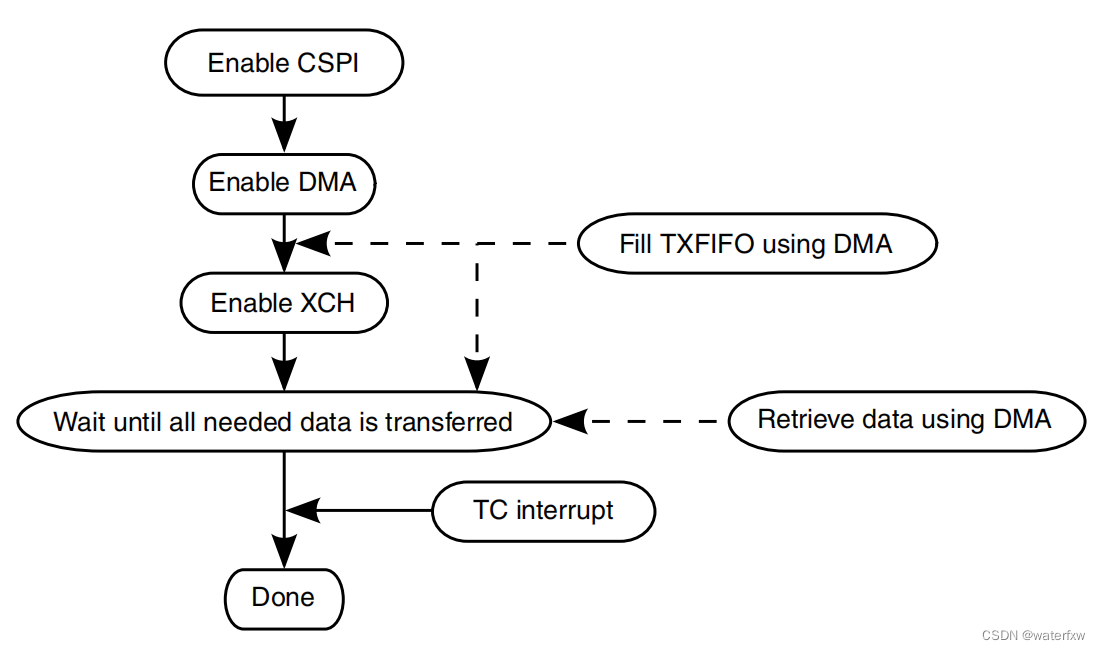

下图显示了使用DMA控制的SPI突发的程序序列。
DMASPI突发程序序列如下图：
图3.3.1
3.4 I.MX6U ECSPI 初始化
本节提供了ECSPI的初始化信息。
要初始化块，请执行以下操作
1.清除ECSPI_CONREG中的EN位以重置块
2.在CCM内启用ECSPI的时钟。
3.配置控制寄存器，然后在ECSPI_CONREG中设置EN位，使ECSPI退出复位。
4.为ECSPI的外部信号配置相应的IOMUX。
5.根据外部SPI设备的规格，正确配置ECSPI的寄存器。

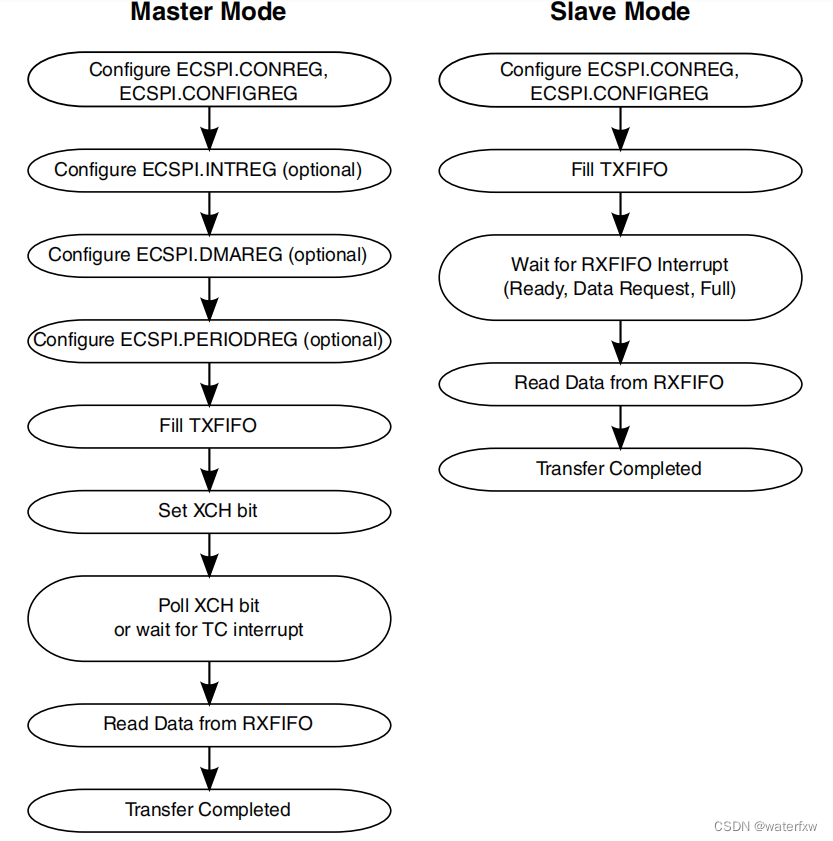

ECSPI操作的流程图如下：
3.5 I.MX6U ECSPI 寄存器
了解了ECSPI 的基本信息后，我们就来看看ECSPI 的几个重要的寄存器。
3.5.1 ECSPIx_CONREG(x=1~4)寄存器
ECSPIx_CONREG(x=1~4)寄存器是ECSPI 的控制寄存器，此寄存器结构如下图所示：
寄存器 ECSPIx_CONREG 各位含义如下：
BURST_LENGTH(bit31:24)：突发长度，设置 SPI 的突发传输数据长度，在一次 SPI 发送中最大可以发送 2^12bit 数据。可以设置 0X000~0XFFF，分别对应 1~2^12bit。我们一般设置突发长度为一个字节，也就是 8bit，BURST_LENGTH=7。
CHANNEL_SELECT(bit19:18)：SPI 通道选择，一个 ECSPI 有四个硬件片选信号，每个片选信号是一个硬件通道，虽然我们本章实验使用的软件片选，但是 SPI 通道还是要选择的。可设置为 0~3，分别对应通道 0~3。I.MX6U开发板上的 ICM-20608 的片选信号接的是ECSPI3_SS0，也就是 ECSPI3 的通道 0，所以本章实验设置为 0。
DRCTL(bit17:16)：SPI 的 SPI_RDY 信号控制位，用于设置 SPI_RDY 信号，为 0 的话不关心 SPI_RDY 信号；为 1 的话 SPI_RDY 信号为边沿触发；为 2 的话 SPI_DRY 是电平触发。
PRE_DIVIDER(bit15:12)：SPI 预分频，ECSPI 时钟频率使用两步来完成分频，此位设置的是第一步，可设置 0~15，分别对应 1~16 分频。
POST_DIVIDER(bit11:8)：SPI 分频值，ECSPI 时钟频率的第二步分频设置，分频值为2^POST_DIVIDER。
CHANNEL_MODE(bit7:4)：SPI 通道主/从模式设置，CHANNEL_MODE[3:0]分别对应 SPI通道 3~0，为 0 的话就是设置为从模式，如果为 1 的话就是主模式。比如设置为 0X01 的话就是设置通道 0 为主模式。
SMC(bit3)：开始模式控制，此位只能在主模式下起作用，为 0 的话通过 XCH 位来开启 SPI突发访问，为 1 的话只要向 TXFIFO 写入数据就开启 SPI 突发访问。
XCH(bit2)：此位只在主模式下起作用，当 SMC 为 0 的话此位用来控制 SPI 突发访问的开启。
HT(bit1)：HT 模式使能位，I.MX6ULL 不支持。
EN(bit0)：SPI 使能位，为 0 的话关闭 SPI，为 1 的话使能 SPI。
3.5.2 ECSPIx_CONFIGREG寄存器

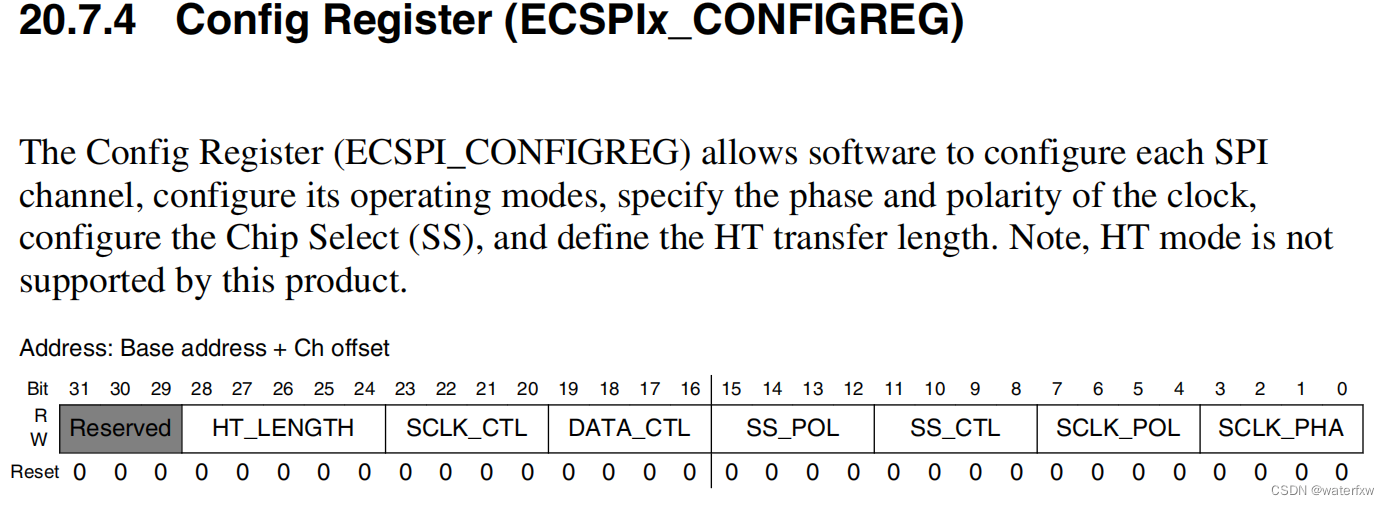

接下来看一下寄存器 ECSPIx_CONFIGREG，这个也是 ECSPI 的配置寄存器，此寄存器结构如下图所示：
寄存器 ECSPIx_CONFIGREG 用到的重要位如下：
HT_LENGTH(bit28:24)：HT 模式下的消息长度设置，I.MX6ULL 不支持。
SCLK_CTL(bit23:20)：设置 SCLK 信号线空闲状态电平，SCLK_CTL[3:0]分别对应通道3~0，为 0 的话 SCLK 空闲状态为低电平，为 1 的话 SCLK 空闲状态为高电平。
DATA_CTL(bit19:16)：设置 DATA 信号线空闲状态电平，DATA_CTL[3:0]分别对应通道3~0，为 0 的话 DATA 空闲状态为高电平，为 1 的话 DATA 空闲状态为低电平。
SS_POL(bit15:12)：设置 SPI 片选信号极性设置，SS_POL[3:0]分别对应通道 3~0，为 0 的话片选信号低电平有效，为 1 的话片选信号高电平有效。
SCLK_POL(bit7:4)：SPI 时钟信号极性设置，也就是 CPOL，SCLK_POL[3:0]分别对应通道 3~0，为 0 的话 SCLK 高电平有效(空闲的时候为低电平)，为 1 的话 SCLK 低电平有效(空闲的时候为高电平)。
SCLK_PHA(bit3:0)：SPI时钟相位设置，也就是CPHA，SCLK_PHA[3:0]分别对应通道3~0，为 0 的话串行时钟的第一个跳变沿(上升沿或下降沿)采集数据，为 1 的话串行时钟的第二个跳变沿(上升沿或下降沿)采集数据。
通过 SCLK_POL 和 SCLK_PHA 可以设置 SPI 的工作模式。
3.5.3 ECSPIx_PERIODREG寄存器
接下来看一下寄存器 ECSPIx_PERIODREG，这个是 ECSPI 的采样周期寄存器，此寄存器结构如下图所示：
寄存器 ECSPIx_PERIODREG 用到的重要位如下：
CSD_CTL(bit21:16)：片选信号延时控制位，用于设置片选信号和第一个 SPI 时钟信号之间的时间间隔，范围为 0~63。
SAMPLE_PERIO(bit14：0)：采样周期寄存器，可设置为 0~0X7FFF 分别对应 0~32767 个周期。
CSRC(bit15)：SPI 时钟源选择，为 0 的话选择 SPI CLK 为 SPI 的时钟源，为 1 的话选择32.768KHz 的晶振为 SPI 时钟源。我们一般选择 SPI CLK 作为 SPI 时钟源，SPI CLK 时钟来源如下图所示：

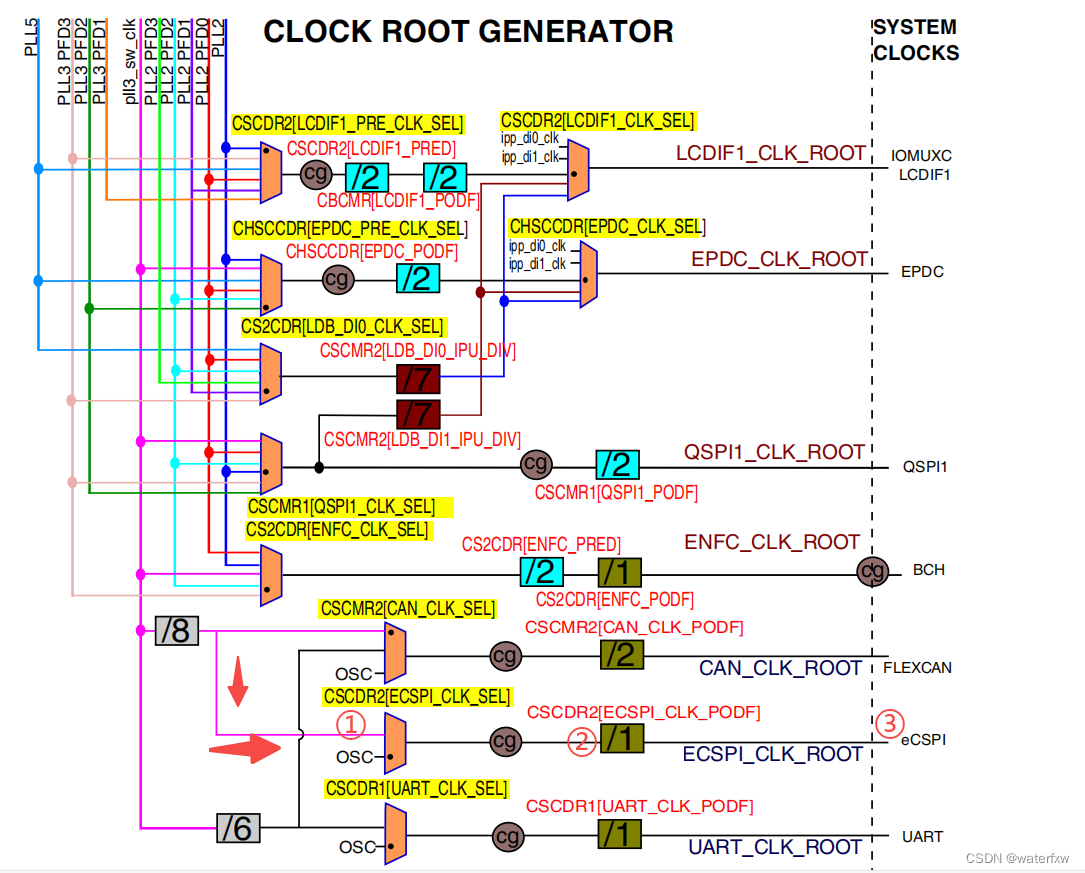

上图中各部分含义如下：
①、这是一个选择器，用于选择根时钟源，由寄存器 CSCDR2 的位 ECSPI_CLK_SEL 来控制，为 0 的话选择 pll3_60m 作为 ECSPI 根时钟源。为 1 的话选择 osc_clk 作为 ECSPI 时钟源。
②、ECSPI 时钟分频值，由寄存器 CSCDR2 的位 ECSPI_CLK_PODF 来控制，分频值为2^ECSPI_CLK_PODF。
③、最终进入 ECSPI 的时钟，也就是 SPI CLK。
3.5.4 ECSPIx_STATREG寄存器

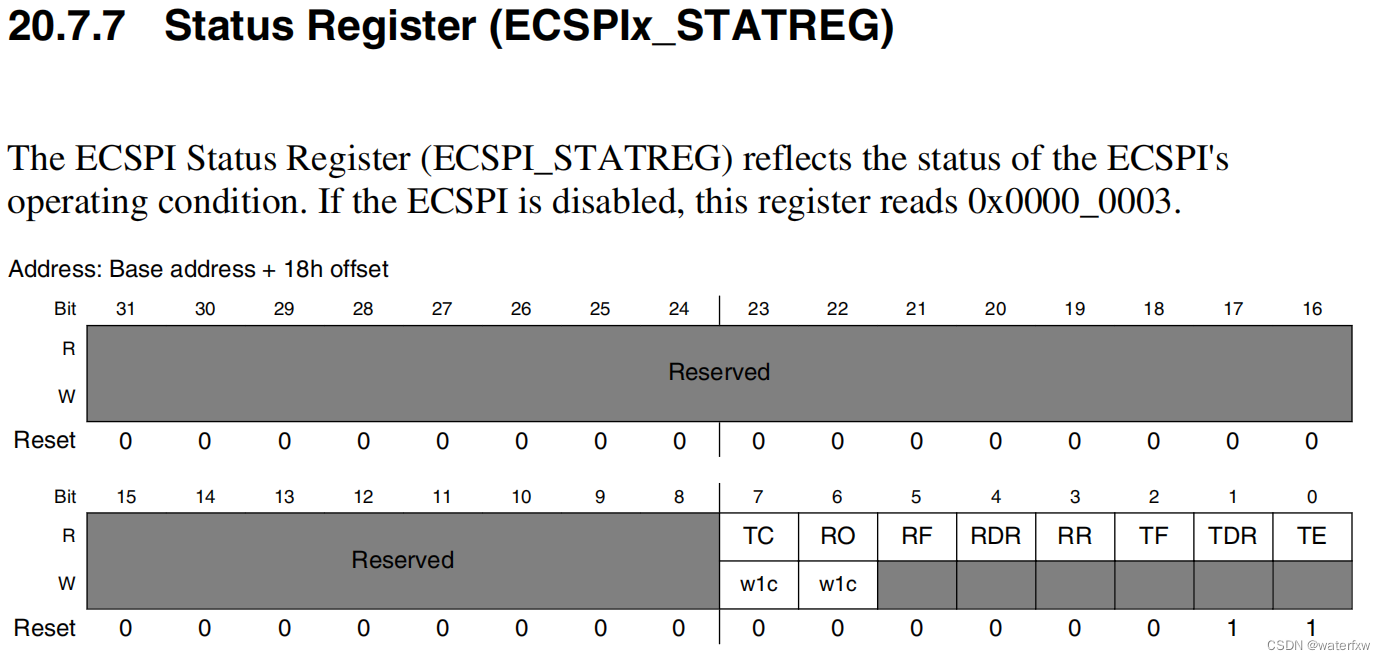

接下来看一下寄存器 ECSPIx_STATREG，这个是 ECSPI 的状态寄存器，此寄存器结构如下图所示：
寄存器 ECSPIx_STATREG 用到的重要位如下：
TC(bit7)：传输完成标志位，为 0 表示正在传输，为 1 表示传输完成。
RO(bit6)：RXFIFO 溢出标志位，为 0 表示 RXFIFO 无溢出，为 1 表示 RXFIFO 溢出。
RF(bit5)：RXFIFO 空标志位，为 0 表示 RXFIFO 不为空，为 1 表示 RXFIFO 为空。
RDR(bit4)：RXFIFO 数据请求标志位，此位为 0 表示 RXFIFO 里面的数据不大于RX_THRESHOLD，此位为 1 的话表示 RXFIFO 里面的数据大于 RX_THRESHOLD。
RR(bit3)：RXFIFO 就绪标志位，为 0 的话 RXFIFO 没有数据，为 1 的话表示 RXFIFO 中至少有一个字的数据。
TF(bit2)：TXFIFO 满标志位，为 0 的话表示 TXFIFO 不为满，为 1 的话表示 TXFIFO 为满。
TDR(bit1)：TXFIFO 数据请求标志位，为 0 表示 TXFIFO 中的数据大于 TX_THRESHOLD，为 1 表示 TXFIFO 中的数据不大于 TX_THRESHOLD。
TE(bit0)：TXFIFO 空标志位，为 0 表示 TXFIFO 中至少有一个字的数据，为 1 表示 TXFIFO
为空。
3.5.5 ECSPIx_RXDATA寄存器

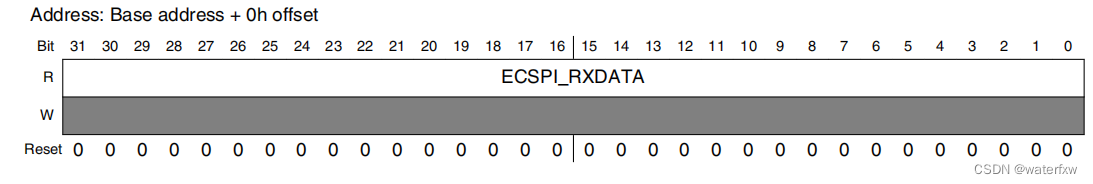

接收数据寄存器（ECSPI_RXDATA）是一个只读寄存器，它形成了64 x 32接收FIFO的顶部字。此寄存器保存在数据事务期间从外部SPI设备接收到的数据。只允许进行字大小的读取操作。此寄存器结构如下图所示：
ECSPI_RXDATA(bit31-0)：接收数据。该寄存器保存接收数据FIFO的顶部字。FIFO对该寄存器的每次读取都很先进。当清除中断控制/状态寄存器中的接收数据准备就绪（RR）位时，读取数据未定义。当禁用ECSPI时，将读取零。

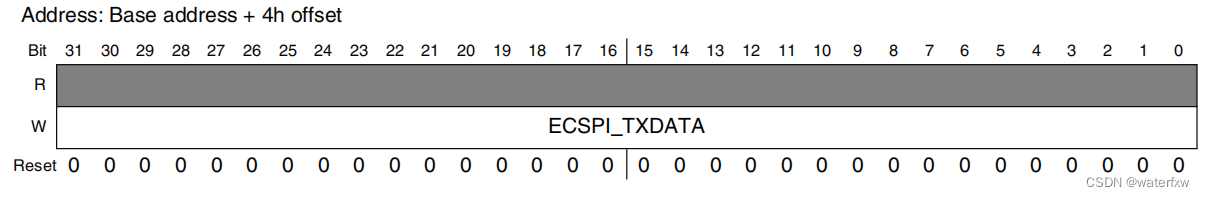

3.5.6 ECSPIx_TXDATA寄存器
传输数据（ECSPI_TXDATA）寄存器是一个只写入的数据寄存器，它形成了64 x 32 TXFIFO的底部字。即使设置了ECSPI_CONREG中的SPI交换位（XCH），也可以写入TXFIFO。这使得软件可以在SPI数据交换过程中写入TXFIFO。当禁用ECSPI时(清除ECSPI_CONREG[EN]位），写入此寄存器将被忽略。此寄存器结构如下图所示：
ECSPIx_TXDATA(bit31-0)：发送数据这个寄存器保存加载到FIFO中的数据的顶部字。写入此寄存器的数据必须是单词操作。实际传输的比特数由相应的SPI控制寄存器的BURST_LENGTH字段决定。如果此字段包含的位超过了BURST_LENGTH指定的数字，则将忽略额外的位。例如，要传输10位的数据，必须将一个32位的字写入这个寄存器。9-0位被移出，31-10位被忽略。当ECSPI在从属模式下工作时，当FIFO为空时，零会被移出。当禁用ECSPI时，将读取零。
关于这些寄存器更多详细的描述，请参考《I.MX6ULL 参考手册》第 805 页的 20.7 小节。
3.6 小节
本节主要是了解I.MX6ULL的ECSPI的相关寄存器和工作流程原理等。通过正确配置相关寄存器，即可进行SPI通信。
四 ICM-20608 简介
ICM-20608 是 InvenSense 出品的一款 6 轴 MEMS 传感器，包括 3 轴加速度和 3 轴陀螺仪。ICM-20608 尺寸非常小，只有 3x3x0.75mm，采用 16P 的 LGA 封装。ICM-20608 内部有一个 512字节的 FIFO。陀螺仪的量程范围可以编程设置，可选择±250，±500，±1000 和±2000°/s，加速度的量程范围也可以编程设置，可选择±2g，±4g，±8g 和±16g。陀螺仪和加速度计都是 16 位的 ADC，并且支持 I2C 和 SPI 两种协议，使用 I2C 接口的话通信速度最高可以达到400KHz，使用 SPI 接口的话通信速度最高可达到 8MHz。I.MX6U 开发板上的 ICM-20608 通过 SPI 接口和 I.MX6U 连接在一起。
ICM-20608 特性如下：
①、陀螺仪支持 X,Y 和 Z 三轴输出，内部集成 16 位 ADC，测量范围可设置：±250，±500，±1000 和±2000°/s。
②、加速度计支持 X,Y 和 Z 轴输出，内部集成 16 位 ADC，测量范围可设置：±2g，±4g，±4g，±8g 和±16g。
③、用户可编程中断。
④、内部包含 512 字节的 FIFO。
⑤、内部包含一个数字温度传感器。
⑥、耐 10000g 的冲击。
⑦、支持快速 I2C，速度可达 400KHz。
⑧、支持 SPI，速度可达 8MHz。

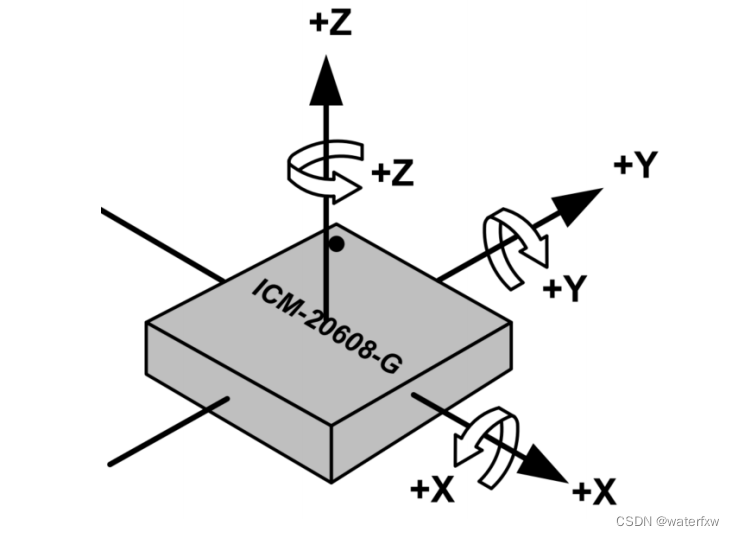

ICM-20608 的 3 轴方向如下图所示：

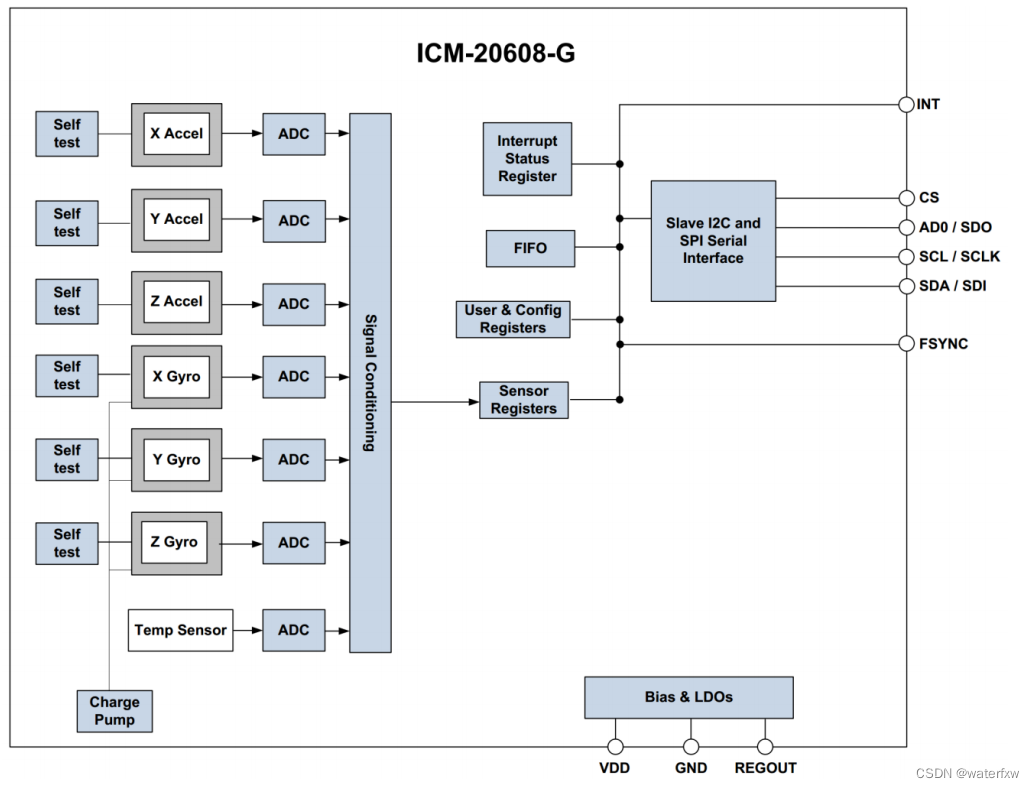

ICM-20608 的结构框图如下图 所示：
如果使用 IIC 接口的话 ICM-20608 的 AD0 引脚决定 I2C 设备从地址的最后一位，如果 AD0为 0 的话 ICM-20608 从设备地址是 0X68，如果 AD0 为 1 的话 ICM-20608 从设备地址为 0X69。
本章我们使用 SPI 接口，跟使用 AP3216C 一样，ICM-20608 也是通过读写寄存器来配置和读取传感器数据，使用 SPI 接口读写寄存器需要 16 个时钟或者更多(如果读写操作包括多个字节的话)，第一个字节包含要读写的寄存器地址，寄存器地址最高位是读写标志位，如果是读的话寄存器地址最高位要为 1，如果是写的话寄存器地址最高位要为 0，剩下的 7 位才是实际的寄存器地址，寄存器地址后面跟着的就是读写的数据。下表列出了用到的一些寄存器和位，关于 ICM-20608 的详细寄存器和位的介绍请参考 ICM-20608 的寄存器手册：
| 寄存器 | 位 | 寄存器功能 | 描述 | ||||||
|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
| ||||||
|
|
|
|
| ||||||
|
|
|
|
| ||||||
|
|
|
|
| ||||||
|
|
|
|
| ||||||
|
|
|
|
| ||||||
|
|
|
|
| ||||||
|
|
| ||||||||
|
|
| ||||||||
|
|
| ||||||||
|
|
| ||||||||
|
|
|
|
| ||||||
|
|
|
| |||||||
|
|
|
| |||||||
|
|
|
| |||||||
|
|
|
| |||||||
|
|
|
| |||||||
|
|
|
| |||||||
|
|
|
| |||||||
|
|
|
| |||||||
|
|
|
| |||||||
|
|
|
| |||||||
|
|
|
| |||||||
|
|
|
| |||||||
|
|
|
| |||||||
|
|
|
|
| ||||||
|
|
| ||||||||
|
|
|
|
| ||||||
|
|
| ||||||||
|
|
| ||||||||
|
|
| ||||||||
|
|
| ||||||||
|
|
| ||||||||
|
|
|
|
| ||||||
五 Linux下的SPI
在前面讲 platform 的时候就说过，platform 是虚拟出来的一条总线，目的是为了实现总线、设备、驱动框架。对于 SPI 而言，不需要虚拟出一条总线，直接使用 SPI总线即可。SPI总线驱动重点是 SPI 适配器(也就是 SOC 的 SPI接口控制器)驱动。
在Linux设计中，将SPI代码框架分为三个部分：SPI总线、SPI核心、SPI驱动。
SPI核心（SPI-core）： 主要定义i2c驱动所用到的通用API，高内聚的代码会放到i2c-core.c。
SPI主机驱动（SPI Master Driver）： 根据平台定制的spi驱动，其中包含spi传输的算法设计。主要工作负责生成 spi_master，注册到内核中。
SPI设备驱动（SPI Device Driver）： 驱动SPI设备的代码。spi设备驱动定义了外设的交互方式，与不同的SPI外设需要不同的设备驱动。SPI设备驱动对上和用户应用程序打交道，对下和SPI核心对接。
SPI架构图如下图所示：
5.1 SPI 主机驱动
SPI 主机驱动就是 SOC 的 SPI 控制器驱动，类似 I2C 驱动里面的适配器驱动。Linux 内核使用 spi_master 表示 SPI 主机驱动，spi_master 是个结构体，定义在 include/linux/spi/spi.h 文件中，内容如下：
struct spi_master {
struct device dev;
struct list_head list;
/* other than negative (== assign one dynamically), bus_num is fully
* board-specific. usually that simplifies to being SOC-specific.
* example: one SOC has three SPI controllers, numbered 0..2,
* and one board's schematics might show it using SPI-2. software
* would normally use bus_num=2 for that controller.
*/
s16 bus_num;
/* chipselects will be integral to many controllers; some others
* might use board-specific GPIOs.
*/
u16 num_chipselect;
/* some SPI controllers pose alignment requirements on DMAable
* buffers; let protocol drivers know about these requirements.
*/
u16 dma_alignment;
/* spi_device.mode flags understood by this controller driver */
u16 mode_bits;
/* bitmask of supported bits_per_word for transfers */
u32 bits_per_word_mask;
#define SPI_BPW_MASK(bits) BIT((bits) - 1)
#define SPI_BIT_MASK(bits) (((bits) == 32) ? ~0U : (BIT(bits) - 1))
#define SPI_BPW_RANGE_MASK(min, max) (SPI_BIT_MASK(max) - SPI_BIT_MASK(min - 1))
/* limits on transfer speed */
u32 min_speed_hz;
u32 max_speed_hz;
/* other constraints relevant to this driver */
u16 flags;
#define SPI_MASTER_HALF_DUPLEX BIT(0) /* can't do full duplex */
#define SPI_MASTER_NO_RX BIT(1) /* can't do buffer read */
#define SPI_MASTER_NO_TX BIT(2) /* can't do buffer write */
#define SPI_MASTER_MUST_RX BIT(3) /* requires rx */
#define SPI_MASTER_MUST_TX BIT(4) /* requires tx */
/* lock and mutex for SPI bus locking */
spinlock_t bus_lock_spinlock;
struct mutex bus_lock_mutex;
/* flag indicating that the SPI bus is locked for exclusive use */
bool bus_lock_flag;
/* Setup mode and clock, etc (spi driver may call many times).
*
* IMPORTANT: this may be called when transfers to another
* device are active. DO NOT UPDATE SHARED REGISTERS in ways
* which could break those transfers.
*/
int (*setup)(struct spi_device *spi);
/* bidirectional bulk transfers
*
* + The transfer() method may not sleep; its main role is
* just to add the message to the queue.
* + For now there's no remove-from-queue operation, or
* any other request management
* + To a given spi_device, message queueing is pure fifo
*
* + The master's main job is to process its message queue,
* selecting a chip then transferring data
* + If there are multiple spi_device children, the i/o queue
* arbitration algorithm is unspecified (round robin, fifo,
* priority, reservations, preemption, etc)
*
* + Chipselect stays active during the entire message
* (unless modified by spi_transfer.cs_change != 0).
* + The message transfers use clock and SPI mode parameters
* previously established by setup() for this device
*/
int (*transfer)(struct spi_device *spi,
struct spi_message *mesg);
/* called on release() to free memory provided by spi_master */
void (*cleanup)(struct spi_device *spi);
/*
* Used to enable core support for DMA handling, if can_dma()
* exists and returns true then the transfer will be mapped
* prior to transfer_one() being called. The driver should
* not modify or store xfer and dma_tx and dma_rx must be set
* while the device is prepared.
*/
bool (*can_dma)(struct spi_master *master,
struct spi_device *spi,
struct spi_transfer *xfer);
/*
* These hooks are for drivers that want to use the generic
* master transfer queueing mechanism. If these are used, the
* transfer() function above must NOT be specified by the driver.
* Over time we expect SPI drivers to be phased over to this API.
*/
bool queued;
struct kthread_worker kworker;
struct task_struct *kworker_task;
struct kthread_work pump_messages;
spinlock_t queue_lock;
struct list_head queue;
struct spi_message *cur_msg;
bool idling;
bool busy;
bool running;
bool rt;
bool auto_runtime_pm;
bool cur_msg_prepared;
bool cur_msg_mapped;
struct completion xfer_completion;
size_t max_dma_len;
int (*prepare_transfer_hardware)(struct spi_master *master);
int (*transfer_one_message)(struct spi_master *master,
struct spi_message *mesg);
int (*unprepare_transfer_hardware)(struct spi_master *master);
int (*prepare_message)(struct spi_master *master,
struct spi_message *message);
int (*unprepare_message)(struct spi_master *master,
struct spi_message *message);
/*
* These hooks are for drivers that use a generic implementation
* of transfer_one_message() provied by the core.
*/
void (*set_cs)(struct spi_device *spi, bool enable);
int (*transfer_one)(struct spi_master *master, struct spi_device *spi,
struct spi_transfer *transfer);
void (*handle_err)(struct spi_master *master,
struct spi_message *message);
/* gpio chip select */
int *cs_gpios;
/* DMA channels for use with core dmaengine helpers */
struct dma_chan *dma_tx;
struct dma_chan *dma_rx;
/* dummy data for full duplex devices */
void *dummy_rx;
void *dummy_tx;
};
第 79 行，transfer 函数，和 i2c_algorithm 中的 master_xfer 函数一样，控制器数据传输函数。
第 120 行，transfer_one_message 函数，也用于 SPI 数据发送，用于发送一个 spi_message，SPI 的数据会打包成 spi_message，然后以队列方式发送出去。
也就是 SPI 主机端最终会通过 transfer 函数与 SPI 设备进行通信，因此对于 SPI 主机控制器的驱动编写者而言 transfer 函数是需要实现的，因为不同的 SOC 其 SPI 控制器不同，寄存器都不一样。和 I2C 适配器驱动一样，SPI 主机驱动一般都是 SOC 厂商去编写的，所以我们作为 SOC 的使用者，这一部分的驱动就不用操心了，除非你是在 SOC 原厂工作，内容就是写 SPI 主机驱动。
SPI 主机驱动的核心就是申请 spi_master，然后初始化 spi_master，最后向 Linux 内核注册spi_master。
5.1.1 spi_master 申请与释放
spi_alloc_master 函数用于申请 spi_master，函数原型如下：
路径：drivers\spi\spi.c
struct spi_master *spi_alloc_master(struct device *dev, unsigned size)
{
struct spi_master *master;
if (!dev)
return NULL;
master = kzalloc(size + sizeof(*master), GFP_KERNEL);
if (!master)
return NULL;
device_initialize(&master->dev);
master->bus_num = -1;
master->num_chipselect = 1;
master->dev.class = &spi_master_class;
master->dev.parent = get_device(dev);
spi_master_set_devdata(master, &master[1]);
return master;
}
EXPORT_SYMBOL_GPL(spi_alloc_master);
函数参数和返回值含义如下：
dev：设备，一般是 platform_device 中的 dev 成员变量。
size：私有数据大小，可以通过 spi_master_get_devdata 函数获取到这些私有数据。
返回值：申请到的 spi_master。
spi_master 的释放通过 spi_master_put 函数来完成，当我们删除一个 SPI 主机驱动的时候就需要释放掉前面申请的 spi_master，spi_master_put 函数原型如下：
路径：include\linux\spi\spi.h
static inline void spi_master_put(struct spi_master *master)
{
if (master)
put_device(&master->dev);
}
路径：drivers\base\core.c
void put_device(struct device *dev)
{
/* might_sleep(); */
if (dev)
kobject_put(&dev->kobj);
}
EXPORT_SYMBOL_GPL(put_device);
函数参数和返回值含义如下：
master：要释放的 spi_master。
返回值：无。
5.1.2 spi_master 的注册与注销
当 spi_master 初始化完成以后就需要将其注册到 Linux 内核，spi_master 注册函数为spi_register_master，函数原型如下：
路径：drivers\spi\spi.c
int spi_register_master(struct spi_master *master)
{
static atomic_t dyn_bus_id = ATOMIC_INIT((1<<15) - 1);
struct device *dev = master->dev.parent;
struct boardinfo *bi;
int status = -ENODEV;
int dynamic = 0;
if (!dev)
return -ENODEV;
status = of_spi_register_master(master);
if (status)
return status;
/* even if it's just one always-selected device, there must
* be at least one chipselect
*/
if (master->num_chipselect == 0)
return -EINVAL;
if ((master->bus_num < 0) && master->dev.of_node)
master->bus_num = of_alias_get_id(master->dev.of_node, "spi");
/* convention: dynamically assigned bus IDs count down from the max */
if (master->bus_num < 0) {
/* FIXME switch to an IDR based scheme, something like
* I2C now uses, so we can't run out of "dynamic" IDs
*/
master->bus_num = atomic_dec_return(&dyn_bus_id);
dynamic = 1;
}
INIT_LIST_HEAD(&master->queue);
spin_lock_init(&master->queue_lock);
spin_lock_init(&master->bus_lock_spinlock);
mutex_init(&master->bus_lock_mutex);
master->bus_lock_flag = 0;
init_completion(&master->xfer_completion);
if (!master->max_dma_len)
master->max_dma_len = INT_MAX;
/* register the device, then userspace will see it.
* registration fails if the bus ID is in use.
*/
dev_set_name(&master->dev, "spi%u", master->bus_num);
status = device_add(&master->dev);
if (status < 0)
goto done;
dev_dbg(dev, "registered master %s%s\n", dev_name(&master->dev),
dynamic ? " (dynamic)" : "");
/* If we're using a queued driver, start the queue */
if (master->transfer)
dev_info(dev, "master is unqueued, this is deprecated\n");
else {
status = spi_master_initialize_queue(master);
if (status) {
device_del(&master->dev);
goto done;
}
}
mutex_lock(&board_lock);
list_add_tail(&master->list, &spi_master_list);
list_for_each_entry(bi, &board_list, list)
spi_match_master_to_boardinfo(master, &bi->board_info);
mutex_unlock(&board_lock);
/* Register devices from the device tree and ACPI */
of_register_spi_devices(master);
acpi_register_spi_devices(master);
done:
return status;
}
EXPORT_SYMBOL_GPL(spi_register_master);
函数参数和返回值含义如下：
master：要注册的 spi_master。
返回值：0，成功；负值，失败。
I.MX6U 的 SPI 主机驱动会采用 spi_bitbang_start 这个 API 函数来完成 spi_master 的注册，spi_bitbang_start 函数内部其实也是通过调用 spi_register_master 函数来完成 spi_master 的注册。后面分析I.MX6U时我们在分析看看。
如果要注销 spi_master 的话可以使用 spi_unregister_master 函数，此函数原型为：
路径：drivers\spi\spi.c
void spi_unregister_master(struct spi_master *master)
{
int dummy;
if (master->queued) {
if (spi_destroy_queue(master))
dev_err(&master->dev, "queue remove failed\n");
}
mutex_lock(&board_lock);
list_del(&master->list);
mutex_unlock(&board_lock);
dummy = device_for_each_child(&master->dev, NULL, __unregister); //从设备表里移除
device_unregister(&master->dev); //注销掉
}
EXPORT_SYMBOL_GPL(spi_unregister_master);
函数参数和返回值含义如下：
master：要注销的 spi_master。
返回值：无。
如果使用 spi_bitbang_start 注册 spi_master 的话就要使用 spi_bitbang_stop 来注销掉spi_master。
5.2 SPI 设备驱动
5.2.1 spi_driver 结构体注册和注销
spi 设备驱动和 i2c 设备驱动也很类似，Linux 内核使用 spi_driver 结构体来表示 spi 设备驱动，我们在编写 SPI 设备驱动的时候需要实现 spi_driver 。spi_driver 结构体定义内容如下：
路径：include\linux\spi\spi.h
struct spi_driver {
const struct spi_device_id *id_table;
int (*probe)(struct spi_device *spi);
int (*remove)(struct spi_device *spi);
void (*shutdown)(struct spi_device *spi);
struct device_driver driver;
};
可以看出，spi_driver 和 i2c_driver、platform_driver 基本一样，当 SPI 设备和驱动匹配成功以后 probe 函数就会执行。
同样的，spi_driver 初始化完成以后需要向 Linux 内核注册，spi_driver 注册函数为spi_register_driver，函数原型如下：
路径：drivers\spi\spi.c
int spi_register_driver(struct spi_driver *sdrv)
{
sdrv->driver.bus = &spi_bus_type;
if (sdrv->probe)
sdrv->driver.probe = spi_drv_probe;
if (sdrv->remove)
sdrv->driver.remove = spi_drv_remove;
if (sdrv->shutdown)
sdrv->driver.shutdown = spi_drv_shutdown;
return driver_register(&sdrv->driver);
}
EXPORT_SYMBOL_GPL(spi_register_driver);
路径：drivers\base\driver.c
int driver_register(struct device_driver *drv)
函数参数和返回值含义如下：
sdrv：要注册的 spi_driver。
返回值：0，注册成功；赋值，注册失败。
注销 SPI 设备驱动以后也需要注销掉前面注册的 spi_driver，使用 spi_unregister_driver 函数完成 spi_driver 的注销，函数原型如下：
路径：include\linux\spi\spi.h
static inline void spi_unregister_driver(struct spi_driver *sdrv)
{
if (sdrv)
driver_unregister(&sdrv->driver);
}
路径：drivers\base\driver.c
void driver_unregister(struct device_driver *drv)
{
if (!drv || !drv->p) {
WARN(1, "Unexpected driver unregister!\n");
return;
}
driver_remove_groups(drv, drv->groups);
bus_remove_driver(drv);
}
EXPORT_SYMBOL_GPL(driver_unregister);
5.2.2 spi_driver 注册示例程序
spi_driver 注册示例程序如下：
/* probe 函数 */
static int xxx_probe(struct spi_device *spi)
{
/* 具体函数内容 */
return 0
}
/* remove函数 */
static int xxx_remove(struct spi_device *spi)
{
/* 具体函数内容 */
return 0
}
/* 传统匹配方式 ID 列表 */
static const struct spi_device_id xxx_id[] = {
{"xxx", 0},
{}
};
/* 设备树匹配列表 */
static const struct of_device_id xxx_of_match[] = {
{ .compatible = "xxx" },
{ /* Sentinel */ }
}；
/* SPI 驱动结构体 */
static struct spi_driver xxx_driver = {
.probe = xxx_probe,
.remove = xxx_remove,
.driver = {
.owner = THIS_MODULE,
.name = "xxx",
.of_match_table = xxx_of_match,
},
.id_table = xxx_id,
};
/* 驱动入口函数 */
static int __init xxx_init(void)
{
return spi_register_driver(&xxx_driver);
}
/* 驱动出口函数 */
static void __exit xxx_exit(void)
{
spi_unregister_driver(&xxx_driver);
}
module_init(xxx_init);
module_exit(xxx_exit);
第 1~37 行，spi_driver 结构体，需要 SPI 设备驱动人员编写，包括匹配表、probe 函数等。和 i2c_driver、platform_driver 一样，就不详细讲解了。
第 40~43 行，在驱动入口函数中调用 spi_register_driver 来注册 spi_driver。
第 46~49 行，在驱动出口函数中调用 spi_unregister_driver 来注销 spi_driver。
5.3 SPI 设备和驱动匹配过程
SPI 设备和驱动的匹配过程是由 SPI 总线来完成的，这点和 platform、I2C 等驱动一样，SPI总线为 spi_bus_type，定义内容如下：
路径：drivers\spi\spi.c
struct bus_type spi_bus_type = {
.name = "spi",
.dev_groups = spi_dev_groups,
.match = spi_match_device,
.uevent = spi_uevent,
};
EXPORT_SYMBOL_GPL(spi_bus_type);
可以看出，SPI 设备和驱动的匹配函数为 spi_match_device，函数内容如下：
路径：drivers\spi\spi.c
static int spi_match_device(struct device *dev, struct device_driver *drv)
{
const struct spi_device *spi = to_spi_device(dev);
const struct spi_driver *sdrv = to_spi_driver(drv);
/* Attempt an OF style match */
if (of_driver_match_device(dev, drv))
return 1;
/* Then try ACPI */
if (acpi_driver_match_device(dev, drv))
return 1;
if (sdrv->id_table)
return !!spi_match_id(sdrv->id_table, spi);
return strcmp(spi->modalias, drv->name) == 0;
}
spi_match_device 函数和 i2c_match_device 函数对于设备和驱动的匹配过程基本一样。
第 7 行，of_driver_match_device 函数用于完成设备树设备和驱动匹配。比较 SPI 设备节点的 compatible 属性和 of_device_id 中的 compatible 属性是否相等，如果相当的话就表示 SPI 设备和驱动匹配。
第 11 行，acpi_driver_match_device 函数用于 ACPI 形式的匹配。
第 15 行，spi_match_id 函数用于传统的、无设备树的 SPI 设备和驱动匹配过程。比较 SPI设备名字和 spi_device_id 的 name 字段是否相等，相等的话就说明 SPI 设备和驱动匹配。
第 18 行，比较 spi_device 中 modalias 成员变量和 device_driver 中的 name 成员变量是否相等。
详细匹配流程如下图所示（可点击放大查看）：
六 I.MX6U的SPI主机驱动
在分析I2C的时候，我们讲过，对于I2C控制器驱动是由SOC原厂写好的，那么SPI的主机驱动也是一样。不同的SOC原厂，对应的SPI主机控制器都有一定的差异性，而且原厂为了自家芯片能够被快速广泛使用，都会将对应的SPI主机驱动 或 其它 SOC内的外设驱动编写好。既然知道NXP已经把SPI驱动写好了，那我们就来看看有哪些内容。
6.1 SPI主机设备树
在设备树中NXP已经写好SPI主机设备树了，内容如下：
路径：arch\arm\boot\dts\imx6ull.dtsi
ecspi1: ecspi@02008000 {
#address-cells = <1>;
#size-cells = <0>;
compatible = "fsl,imx6ul-ecspi", "fsl,imx51-ecspi";
reg = <0x02008000 0x4000>;
interrupts = <GIC_SPI 31 IRQ_TYPE_LEVEL_HIGH>;
clocks = <&clks IMX6UL_CLK_ECSPI1>,
<&clks IMX6UL_CLK_ECSPI1>;
clock-names = "ipg", "per";
dmas = <&sdma 3 7 1>, <&sdma 4 7 2>;
dma-names = "rx", "tx";
status = "disabled";
};
ecspi2: ecspi@0200c000 {
#address-cells = <1>;
#size-cells = <0>;
compatible = "fsl,imx6ul-ecspi", "fsl,imx51-ecspi";
reg = <0x0200c000 0x4000>;
interrupts = <GIC_SPI 32 IRQ_TYPE_LEVEL_HIGH>;
clocks = <&clks IMX6UL_CLK_ECSPI2>,
<&clks IMX6UL_CLK_ECSPI2>;
clock-names = "ipg", "per";
dmas = <&sdma 5 7 1>, <&sdma 6 7 2>;
dma-names = "rx", "tx";
status = "disabled";
};
ecspi3: ecspi@02010000 {
#address-cells = <1>;
#size-cells = <0>;
compatible = "fsl,imx6ul-ecspi", "fsl,imx51-ecspi";
reg = <0x02010000 0x4000>;
interrupts = <GIC_SPI 33 IRQ_TYPE_LEVEL_HIGH>;
clocks = <&clks IMX6UL_CLK_ECSPI3>,
<&clks IMX6UL_CLK_ECSPI3>;
clock-names = "ipg", "per";
dmas = <&sdma 7 7 1>, <&sdma 8 7 2>;
dma-names = "rx", "tx";
status = "disabled";
};
ecspi4: ecspi@02014000 {
#address-cells = <1>;
#size-cells = <0>;
compatible = "fsl,imx6ul-ecspi", "fsl,imx51-ecspi";
reg = <0x02014000 0x4000>;
interrupts = <GIC_SPI 34 IRQ_TYPE_LEVEL_HIGH>;
clocks = <&clks IMX6UL_CLK_ECSPI4>,
<&clks IMX6UL_CLK_ECSPI4>;
clock-names = "ipg", "per";
dmas = <&sdma 9 7 1>, <&sdma 10 7 2>;
dma-names = "rx", "tx";
status = "disabled";
};

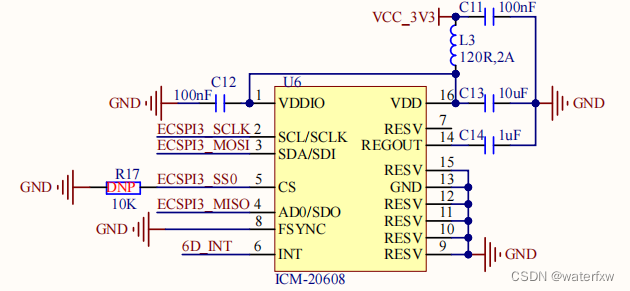

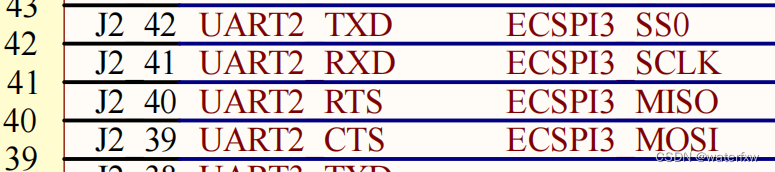

这里将4个SPI主机都写好了，我们这次主要是用到ecspi3，因为我们的外设ICM-20608传感器就是连接ecspi3这个主机上的。
重点来看一下第 33 行的 compatible 属性值，compatible 属性有两个值“fsl,imx6ul-ecspi”和“fsl,imx51-ecspi”，在 Linux 内核源码中搜素这两个属性值即可找到 I.MX6U 对应的 ECSPI(SPI)
主机驱动。
6.2 SPI主机驱动
通过compatible属性值查找 I.MX6U 的 ECSPI 主机驱动文件部分内容如下：
路径：drivers\spi\spi-imx.c
static struct platform_device_id spi_imx_devtype[] = {
{
.name = "imx1-cspi",
.driver_data = (kernel_ulong_t) &imx1_cspi_devtype_data,
}, {
.name = "imx21-cspi",
.driver_data = (kernel_ulong_t) &imx21_cspi_devtype_data,
}, {
.name = "imx27-cspi",
.driver_data = (kernel_ulong_t) &imx27_cspi_devtype_data,
}, {
.name = "imx31-cspi",
.driver_data = (kernel_ulong_t) &imx31_cspi_devtype_data,
}, {
.name = "imx35-cspi",
.driver_data = (kernel_ulong_t) &imx35_cspi_devtype_data,
}, {
.name = "imx51-ecspi",
.driver_data = (kernel_ulong_t) &imx51_ecspi_devtype_data,
}, {
.name = "imx6ul-ecspi",
.driver_data = (kernel_ulong_t) &imx6ul_ecspi_devtype_data,
}, {
/* sentinel */
}
};
static const struct of_device_id spi_imx_dt_ids[] = {
{ .compatible = "fsl,imx1-cspi", .data = &imx1_cspi_devtype_data, },
{ .compatible = "fsl,imx21-cspi", .data = &imx21_cspi_devtype_data, },
{ .compatible = "fsl,imx27-cspi", .data = &imx27_cspi_devtype_data, },
{ .compatible = "fsl,imx31-cspi", .data = &imx31_cspi_devtype_data, },
{ .compatible = "fsl,imx35-cspi", .data = &imx35_cspi_devtype_data, },
{ .compatible = "fsl,imx51-ecspi", .data = &imx51_ecspi_devtype_data, },
{ .compatible = "fsl,imx6ul-ecspi", .data = &imx6ul_ecspi_devtype_data, },
{ /* sentinel */ }
};
MODULE_DEVICE_TABLE(of, spi_imx_dt_ids);
.....
.....
static struct platform_driver spi_imx_driver = {
.driver = {
.name = DRIVER_NAME,
.of_match_table = spi_imx_dt_ids,
.pm = IMX_SPI_PM,
},
.id_table = spi_imx_devtype,
.probe = spi_imx_probe,
.remove = spi_imx_remove,
};
module_platform_driver(spi_imx_driver);
.......
.......
第 22 行，spi_imx_devtype 为 SPI 无设备树匹配表。
第 29 行，spi_imx_dt_ids 为 SPI 设备树匹配表。
第 36 行，“fsl,imx6ul-ecspi”匹配项，因此可知 I.MX6U 的 ECSPI 驱动就是 spi-imx.c 这个
文件。
第 42~52 行，platform_driver 驱动框架，和 I2C 的适配器驱动一样，SPI 主机驱动器采
用了 platfom 驱动框架。当设备和驱动匹配成功以后 spi_imx_probe 函数就会执行。
6.3 SPI主机驱动spi_imx_probe函数
spi_imx_probe 函数会从设备树中读取相应的节点属性值，申请并初始化 spi_master，最后调用 spi_bitbang_start 函数(spi_bitbang_start 会调用 spi_register_master 函数)向 Linux 内核注册spi_master。
路径：drivers\spi\spi-imx.c
static int spi_imx_probe(struct platform_device *pdev)
{
struct device_node *np = pdev->dev.of_node;
const struct of_device_id *of_id =
of_match_device(spi_imx_dt_ids, &pdev->dev);
struct spi_imx_master *mxc_platform_info =
dev_get_platdata(&pdev->dev);
struct spi_master *master;
struct spi_imx_data *spi_imx;
struct resource *res;
int i, ret, num_cs, irq;
if (!np && !mxc_platform_info) {
dev_err(&pdev->dev, "can't get the platform data\n");
return -EINVAL;
}
ret = of_property_read_u32(np, "fsl,spi-num-chipselects", &num_cs);
if (ret < 0) {
if (mxc_platform_info)
num_cs = mxc_platform_info->num_chipselect;
else
return ret;
}
master = spi_alloc_master(&pdev->dev,
sizeof(struct spi_imx_data) + sizeof(int) * num_cs);
if (!master)
return -ENOMEM;
platform_set_drvdata(pdev, master);
master->bits_per_word_mask = SPI_BPW_RANGE_MASK(1, 32);
master->bus_num = pdev->id;
master->num_chipselect = num_cs;
spi_imx = spi_master_get_devdata(master);
spi_imx->bitbang.master = master;
for (i = 0; i < master->num_chipselect; i++) {
int cs_gpio = of_get_named_gpio(np, "cs-gpios", i);
if (!gpio_is_valid(cs_gpio) && mxc_platform_info)
cs_gpio = mxc_platform_info->chipselect[i];
spi_imx->chipselect[i] = cs_gpio;
if (!gpio_is_valid(cs_gpio))
continue;
ret = devm_gpio_request(&pdev->dev, spi_imx->chipselect[i],
DRIVER_NAME);
if (ret) {
dev_err(&pdev->dev, "can't get cs gpios\n");
goto out_master_put;
}
}
spi_imx->bitbang.chipselect = spi_imx_chipselect;
spi_imx->bitbang.setup_transfer = spi_imx_setupxfer;
spi_imx->bitbang.txrx_bufs = spi_imx_transfer;
spi_imx->bitbang.master->setup = spi_imx_setup;
spi_imx->bitbang.master->cleanup = spi_imx_cleanup;
spi_imx->bitbang.master->prepare_message = spi_imx_prepare_message;
spi_imx->bitbang.master->unprepare_message = spi_imx_unprepare_message;
spi_imx->bitbang.master->mode_bits = SPI_CPOL | SPI_CPHA | SPI_CS_HIGH;
init_completion(&spi_imx->xfer_done);
spi_imx->devtype_data = of_id ? of_id->data :
(struct spi_imx_devtype_data *) pdev->id_entry->driver_data;
res = platform_get_resource(pdev, IORESOURCE_MEM, 0);
spi_imx->base = devm_ioremap_resource(&pdev->dev, res);
if (IS_ERR(spi_imx->base)) {
ret = PTR_ERR(spi_imx->base);
goto out_master_put;
}
irq = platform_get_irq(pdev, 0);
if (irq < 0) {
ret = irq;
goto out_master_put;
}
ret = devm_request_irq(&pdev->dev, irq, spi_imx_isr, 0,
dev_name(&pdev->dev), spi_imx);
if (ret) {
dev_err(&pdev->dev, "can't get irq%d: %d\n", irq, ret);
goto out_master_put;
}
spi_imx->clk_ipg = devm_clk_get(&pdev->dev, "ipg");
if (IS_ERR(spi_imx->clk_ipg)) {
ret = PTR_ERR(spi_imx->clk_ipg);
goto out_master_put;
}
spi_imx->clk_per = devm_clk_get(&pdev->dev, "per");
if (IS_ERR(spi_imx->clk_per)) {
ret = PTR_ERR(spi_imx->clk_per);
goto out_master_put;
}
ret = clk_prepare_enable(spi_imx->clk_per);
if (ret)
goto out_master_put;
ret = clk_prepare_enable(spi_imx->clk_ipg);
if (ret)
goto out_put_per;
spi_imx->spi_clk = clk_get_rate(spi_imx->clk_per);
/*
* Only validated on i.mx6 now, can remove the constrain if validated on
* other chips.
*/
if ((spi_imx->devtype_data == &imx51_ecspi_devtype_data
|| spi_imx->devtype_data == &imx6ul_ecspi_devtype_data)
&& spi_imx_sdma_init(&pdev->dev, spi_imx, master, res))
dev_err(&pdev->dev, "dma setup error,use pio instead\n");
spi_imx->devtype_data->reset(spi_imx);
spi_imx->devtype_data->intctrl(spi_imx, 0);
master->dev.of_node = pdev->dev.of_node;
ret = spi_bitbang_start(&spi_imx->bitbang);
if (ret) {
dev_err(&pdev->dev, "bitbang start failed with %d\n", ret);
goto out_clk_put;
}
dev_info(&pdev->dev, "probed\n");
clk_disable_unprepare(spi_imx->clk_ipg);
clk_disable_unprepare(spi_imx->clk_per);
return ret;
out_clk_put:
clk_disable_unprepare(spi_imx->clk_ipg);
out_put_per:
clk_disable_unprepare(spi_imx->clk_per);
out_master_put:
spi_master_put(master);
return ret;
}
第 5-8 行： 获取设备树信息。
第 27-28 行：申请 spi_master；
第 32 行：初始化 spi_master；
第 72 行：获取设备地址；
第 73 行：映射设备地址到内核空间，得到虚拟地址；
第 79 行：获取中断；
第 127 行：调用spi_bitbang_start，进一步调用spi_register_master()函数 进行注册到kernel；
spi_bitbang_start()函数路径：drivers\spi\spi-bitbang.c
6.4 SPI主机驱动发送函数spi_imx_transfer()
对于 I.MX6U 来讲，SPI 主机的最终数据收发函数为 spi_imx_transfer，此函数通过如下层层调用最终实现 SPI 数据发送：
路径：drivers\spi\spi-imx.c
static int spi_imx_transfer(struct spi_device *spi,
struct spi_transfer *transfer)
{
int ret;
struct spi_imx_data *spi_imx = spi_master_get_devdata(spi->master);
if (spi_imx->bitbang.master->can_dma &&
spi_imx_can_dma(spi_imx->bitbang.master, spi, transfer)) {
spi_imx->usedma = true;
ret = spi_imx_dma_transfer(spi_imx, transfer);
spi_imx->usedma = false; /* clear the dma flag */
if (ret != -EAGAIN)
return ret;
}
spi_imx->usedma = false;
return spi_imx_pio_transfer(spi, transfer);
}
/* spi_imx_transfer函数通过如下层层调用最终实现 SPI 数据发送： */
spi_imx_transfer
-> spi_imx_pio_transfer
-> spi_imx_push
-> spi_imx->tx
spi_imx 是个 spi_imx_data 类型的机构指针变量，其中 tx 和 rx 这两个成员变量分别为 SPI数据发送和接收函数。I.MX6U SPI 主机驱动会维护一个 spi_imx_data 类型的变量 spi_imx，并且使用 spi_imx_setupxfer 函数来设置 spi_imx 的 tx 和 rx 函数。
路径：drivers\spi\spi-imx.c
struct spi_imx_data {
struct spi_bitbang bitbang;
struct completion xfer_done;
void __iomem *base;
struct clk *clk_per;
struct clk *clk_ipg;
unsigned long spi_clk;
unsigned int count;
void (*tx)(struct spi_imx_data *);
void (*rx)(struct spi_imx_data *);
void *rx_buf;
const void *tx_buf;
unsigned int txfifo; /* number of words pushed in tx FIFO */
/* DMA */
unsigned int dma_is_inited;
unsigned int dma_finished;
bool usedma;
u32 rx_wml;
u32 tx_wml;
u32 rxt_wml;
struct completion dma_rx_completion;
struct completion dma_tx_completion;
struct dma_slave_config rx_config;
struct dma_slave_config tx_config;
const struct spi_imx_devtype_data *devtype_data;
int chipselect[0];
};
static int spi_imx_setupxfer(struct spi_device *spi,
struct spi_transfer *t)
{
struct spi_imx_data *spi_imx = spi_master_get_devdata(spi->master);
struct spi_imx_config config;
int ret;
config.bpw = t ? t->bits_per_word : spi->bits_per_word;
config.speed_hz = t ? t->speed_hz : spi->max_speed_hz;
config.mode = spi->mode;
config.cs = spi->chip_select;
if (!config.speed_hz)
config.speed_hz = spi->max_speed_hz;
if (!config.bpw)
config.bpw = spi->bits_per_word;
/* Initialize the functions for transfer */
if (config.bpw <= 8) {
spi_imx->rx = spi_imx_buf_rx_u8;
spi_imx->tx = spi_imx_buf_tx_u8;
spi_imx->tx_config.dst_addr_width = DMA_SLAVE_BUSWIDTH_1_BYTE;
spi_imx->rx_config.src_addr_width = DMA_SLAVE_BUSWIDTH_1_BYTE;
} else if (config.bpw <= 16) {
spi_imx->rx = spi_imx_buf_rx_u16;
spi_imx->tx = spi_imx_buf_tx_u16;
spi_imx->tx_config.dst_addr_width = DMA_SLAVE_BUSWIDTH_2_BYTES;
spi_imx->rx_config.src_addr_width = DMA_SLAVE_BUSWIDTH_2_BYTES;
} else {
spi_imx->rx = spi_imx_buf_rx_u32;
spi_imx->tx = spi_imx_buf_tx_u32;
spi_imx->tx_config.dst_addr_width = DMA_SLAVE_BUSWIDTH_4_BYTES;
spi_imx->rx_config.src_addr_width = DMA_SLAVE_BUSWIDTH_4_BYTES;
}
if (spi_imx->bitbang.master->can_dma &&
spi_imx_can_dma(spi_imx->bitbang.master, spi, t)) {
ret = dmaengine_slave_config(spi_imx->bitbang.master->dma_tx,
&spi_imx->tx_config);
if (ret) {
dev_err(&spi->dev, "error in TX dma configuration.\n");
return ret;
}
ret = dmaengine_slave_config(spi_imx->bitbang.master->dma_rx,
&spi_imx->rx_config);
if (ret) {
dev_err(&spi->dev, "error in RX dma configuration.\n");
return ret;
}
}
spi_imx->devtype_data->config(spi_imx, &config);
return 0;
}
在SPI主机驱动的probe函数中有 spi_imx->bitbang.setup_transfer = spi_imx_setupxfer; 这样设备驱动就可以通过setup_transfer()函数接口设置数据的位宽了。
根据要发送的数据数据位宽的不同，分别有 8 位、16 位和 32 位的发送/接收函数，如下所示：
spi_imx_buf_rx_u8
spi_imx_buf_rx_u16
spi_imx_buf_rx_u32
spi_imx_buf_tx_u8
spi_imx_buf_tx_u16
spi_imx_buf_tx_u32
我们一起看下spi_imx_buf_rx_u8 这个读取u8的函数
在SPI主机驱动源码中有如下内容：
路径：drivers\spi\spi-imx.c
#define MXC_SPI_BUF_RX(type) \
static void spi_imx_buf_rx_##type(struct spi_imx_data *spi_imx) \
{ \
unsigned int val = readl(spi_imx->base + MXC_CSPIRXDATA); \
\
if (spi_imx->rx_buf) { \
*(type *)spi_imx->rx_buf = val; \
spi_imx->rx_buf += sizeof(type); \
} \
}
#define MXC_SPI_BUF_TX(type) \
static void spi_imx_buf_tx_##type(struct spi_imx_data *spi_imx) \
{ \
type val = 0; \
\
if (spi_imx->tx_buf) { \
val = *(type *)spi_imx->tx_buf; \
spi_imx->tx_buf += sizeof(type); \
} \
\
spi_imx->count -= sizeof(type); \
\
writel(val, spi_imx->base + MXC_CSPITXDATA); \
}
MXC_SPI_BUF_RX(u8)
MXC_SPI_BUF_TX(u8)
MXC_SPI_BUF_RX(u16)
MXC_SPI_BUF_TX(u16)
MXC_SPI_BUF_RX(u32)
MXC_SPI_BUF_TX(u32)
对于MXC_SPI_BUF_RX(u8)，上述代码经过宏替换后会变成如下内容：
static void spi_imx_buf_rx_u8(struct spi_imx_data *spi_imx)
{
unsigned int val = readl(spi_imx->base + MXC_CSPIRXDATA);
if (spi_imx->rx_buf) {
*(type *)spi_imx->rx_buf = val;
spi_imx->rx_buf += sizeof(type);
}
}
最终读取的数据是从MXC_CSPIRXDATA(在3.5.5小节说明过该寄存器)这个寄存器读取数据的，然后及那个读取的数据放到spi_imx->rx_buf中。
同样MXC_SPI_BUF_TX(u8)，经过宏替换后会变成如下内容：
static void spi_imx_buf_tx_u8(struct spi_imx_data *spi_imx)
{
type val = 0;
if (spi_imx->tx_buf) {
val = *(type *)spi_imx->tx_buf;
spi_imx->tx_buf += sizeof(type);
}
spi_imx->count -= sizeof(type);
writel(val, spi_imx->base + MXC_CSPITXDATA);
}
最终将数据写入到SPI主机的MXC_CSPITXDATA寄存器中(在3.5.6小节说明过该寄存器)。
关于 I.MX6U 的主机驱动程序就讲解到这里，基本套路和 I2C 的适配器驱动程序类似。
七 一般SPI涉笔驱动编写流程
7.1 SPI设备信息描述
（1）新增IO的pinctrl节点

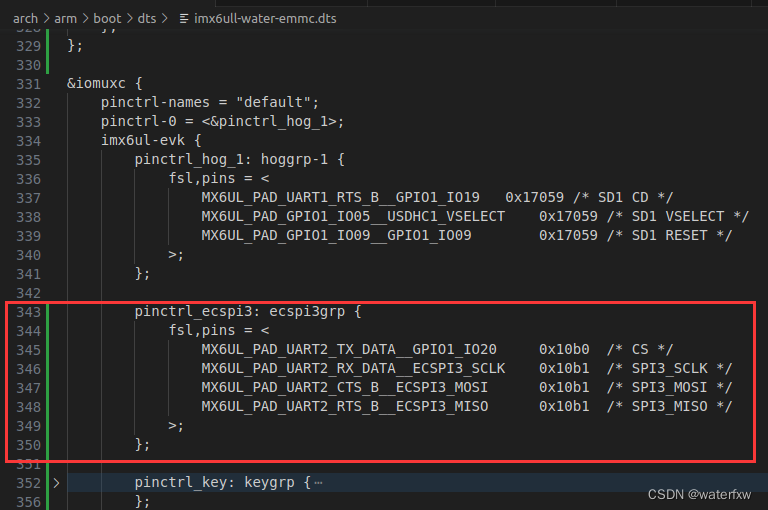

首先需检查所使用的IO口是否被其它设备使用，有的话需要删除，然后添加当前需要使用的pinctrl节点，例如如下：
路径：arch\arm\boot\dts\imx6qdl-phytec-pfla02.dtsi
pinctrl_ecspi3: ecspi3grp {
fsl,pins = <
MX6QDL_PAD_DISP0_DAT2__ECSPI3_MISO 0x100b1
MX6QDL_PAD_DISP0_DAT1__ECSPI3_MOSI 0x100b1
MX6QDL_PAD_DISP0_DAT0__ECSPI3_SCLK 0x100b1
>;
};
如果我们添加自己的设备pinctrl节点，也需要参考上述代码格式。

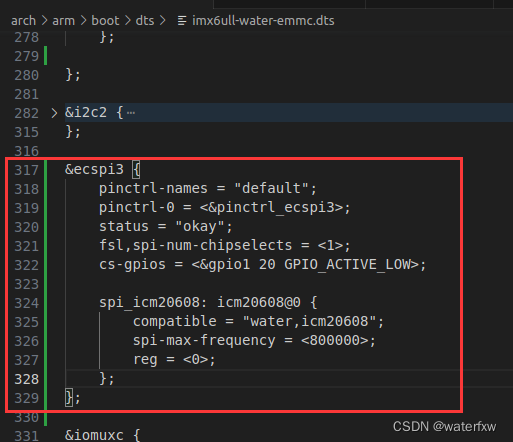

（2）新增spi设备节点
添加完 pinctrl节点，接着就需要添加具体的SPI设备的 设备节点了，以前面的pinctrl_ecspi3为例，新增SPI设备m25p80的节点如下：
路径：arch\arm\boot\dts\imx6qdl-phytec-pfla02.dtsi
&ecspi3 {
pinctrl-names = "default";
pinctrl-0 = <&pinctrl_ecspi3>;
status = "okay";
fsl,spi-num-chipselects = <1>;
cs-gpios = <&gpio4 24 0>;
flash@0 {
compatible = "m25p80";
spi-max-frequency = <20000000>;
reg = <0>;
};
};
上述节点是I.MX6Q 的一款板子上的一个 SPI 设备节点，在这个板子的 ECSPI 接口上接了一个 m25p80，这是一个 SPI 接口的设备。
第 3 行，设置“pinctrl-names”属性，也就是 SPI 设备所使用的 IO 名字。
第 4 行，设置“pinctrl-0”属性，也就是所使用的 IO 对应的 pinctrl 节点。
第 5 行，将 ecspi3 节点的“status”属性改为“okay”。
第 6 行，设置“fsl,spi-num-chipselects”属性为 1，表示只有一个设备。
第 7 行，设置“cs-gpios”属性，也就是片选信号为 GPIO4_IO24。
第 9~13 行，ecspi3 下的 m25p80 设备信息，每一个 SPI 设备都采用一个子节点来描述
其设备信息。
第 10 行的“m25p80@0”后面的“0”表示 m25p80 的接到了 ECSPI 的通道 0上。这个要根据自己的具体硬件来设置。
第 11 行，SPI 设备的 compatible 属性值，用于匹配设备驱动。
第 12 行，“spi-max-frequency”属性设置 SPI 控制器的最高频率，这个要根据所使用的SPI 设备来设置，比如在这里将 SPI 控制器最高频率设置为 20MHz。
第 13 行，reg 属性设置 m25p80 这个设备所使用的 ECSPI 通道，和“m25p80@0”后面的“0”一样。
我们实际添加使用的ICM20608设备也需要参考如此新增设备节点。
7.2 SPI 设备数据收发处理流程
SPI 设备驱动的核心是 spi_driver，这个我们已经在 5.2 小节讲过了。当我们向 Linux 内核注册成功 spi_driver 以后就可以使用 SPI 核心层提供的 API 函数来对设备进行读写操作了。首先是 spi_transfer 结构体，此结构体用于描述 SPI 传输信息，结构体内容如下：
路径：include\linux\spi\spi.h
struct spi_transfer {
/* it's ok if tx_buf == rx_buf (right?)
* for MicroWire, one buffer must be null
* buffers must work with dma_*map_single() calls, unless
* spi_message.is_dma_mapped reports a pre-existing mapping
*/
const void *tx_buf;
void *rx_buf;
unsigned len;
dma_addr_t tx_dma;
dma_addr_t rx_dma;
struct sg_table tx_sg;
struct sg_table rx_sg;
unsigned cs_change:1;
unsigned tx_nbits:3;
unsigned rx_nbits:3;
#define SPI_NBITS_SINGLE 0x01 /* 1bit transfer */
#define SPI_NBITS_DUAL 0x02 /* 2bits transfer */
#define SPI_NBITS_QUAD 0x04 /* 4bits transfer */
u8 bits_per_word;
u16 delay_usecs;
u32 speed_hz;
struct list_head transfer_list;
};
第 8 行，tx_buf 保存着要发送的数据。
第 9 行，rx_buf 用于保存接收到的数据。
第 10 行，len 是要进行传输的数据长度，SPI 是全双工通信，因此在一次通信中发送和接收的字节数都是一样的，所以 spi_transfer 中也就没有发送长度和接收长度之分。
spi_transfer 需要组织成 spi_message，spi_message 也是一个结构体，内容如下：
路径：include\linux\spi\spi.h
struct spi_message {
struct list_head transfers;
struct spi_device *spi;
unsigned is_dma_mapped:1;
/* REVISIT: we might want a flag affecting the behavior of the
* last transfer ... allowing things like "read 16 bit length L"
* immediately followed by "read L bytes". Basically imposing
* a specific message scheduling algorithm.
*
* Some controller drivers (message-at-a-time queue processing)
* could provide that as their default scheduling algorithm. But
* others (with multi-message pipelines) could need a flag to
* tell them about such special cases.
*/
/* completion is reported through a callback */
void (*complete)(void *context);
void *context;
unsigned frame_length;
unsigned actual_length;
int status;
/* for optional use by whatever driver currently owns the
* spi_message ... between calls to spi_async and then later
* complete(), that's the spi_master controller driver.
*/
struct list_head queue;
void *state;
};
在使用spi_message之前需要对其进行初始化，spi_message初始化函数为spi_message_init，函数原型如下：
路径：include\linux\spi\spi.h
static inline void spi_message_init(struct spi_message *m)
{
memset(m, 0, sizeof *m);
INIT_LIST_HEAD(&m->transfers);
}
路径：include\linux\list.h
static inline void INIT_LIST_HEAD(struct list_head *list)
{
list->next = list;
list->prev = list;
}
函数参数和返回值含义如下：
m：要初始化的 spi_message。
返回值：无。
spi_message 初始化完成以后需要将 spi_transfer 添加到 spi_message 队列中，这里我们要用到 spi_message_add_tail 函数，此函数原型如下：
路径：include\linux\spi\spi.h
static inline void
spi_message_add_tail(struct spi_transfer *t, struct spi_message *m)
{
list_add_tail(&t->transfer_list, &m->transfers);
}
路径：include\linux\list.h
static inline void list_add_tail(struct list_head *new, struct list_head *head)
{
__list_add(new, head->prev, head);
}
static inline void __list_add(struct list_head *new,
struct list_head *prev,
struct list_head *next)
{
next->prev = new;
new->next = next;
new->prev = prev;
prev->next = new;
}
函数参数和返回值含义如下：
t：要添加到队列中的 spi_transfer。
m：spi_transfer 要加入的 spi_message。
返回值：无。
spi_message 准备好以后就可以进行数据传输了，数据传输分为同步传输和异步传输，同步传输会阻塞的等待 SPI 数据传输完成，同步传输函数为 spi_sync，函数原型如下：
路径：drivers\spi\spi.c
int spi_sync(struct spi_device *spi, struct spi_message *message)
{
return __spi_sync(spi, message, 0);
}
EXPORT_SYMBOL_GPL(spi_sync);
函数参数和返回值含义如下：
spi：要进行数据传输的 spi_device。
message：要传输的 spi_message。
返回值：无。
异步传输不会阻塞的等到 SPI 数据传输完成，异步传输需要设置 spi_message 中的 complete成员变量，complete 是一个回调函数，当 SPI 异步传输完成以后此函数就会被调用。SPI 异步传输函数为 spi_async，函数原型如下：
路径：drivers\spi\spi.c
int spi_async(struct spi_device *spi, struct spi_message *message)
{
struct spi_master *master = spi->master;
int ret;
unsigned long flags;
ret = __spi_validate(spi, message);
if (ret != 0)
return ret;
spin_lock_irqsave(&master->bus_lock_spinlock, flags);
if (master->bus_lock_flag)
ret = -EBUSY;
else
ret = __spi_async(spi, message);
spin_unlock_irqrestore(&master->bus_lock_spinlock, flags);
return ret;
}
EXPORT_SYMBOL_GPL(spi_async);
函数参数和返回值含义如下：
spi：要进行数据传输的 spi_device。
message：要传输的 spi_message。
返回值：无。
7.3 SPI 设备驱动总结
SPI 数据传输步骤如下：
①、申请并初始化 spi_transfer，设置 spi_transfer 的 tx_buf 成员变量，tx_buf 为要发送的数据。然后设置 rx_buf 成员变量，rx_buf 保存着接收到的数据。最后设置 len 成员变量，也就是要进行数据通信的长度。
②、使用 spi_message_init 函数初始化 spi_message。
③、使用spi_message_add_tail函数将前面设置好的spi_transfer添加到spi_message 队列中。
④、使用 spi_sync 函数完成 SPI 数据同步传输。
通过 SPI 进行 n 个字节的数据发送和接收的示例代码如下所示：
/* SPI 多字节发送 */
static int spi_send(struct spi_device *spi, u8 *buf, int len)
{
int ret;
struct spi_message m;
struct spi_transfer t = {
.tx_buf = buf,
.len = len,
};
spi_message_init(&m); /* 初始化 spi_message */
spi_message_add_tail(t, &m);/* 将 spi_transfer 添加到 spi_message 队列 */
ret = spi_sync(spi, &m); /* 同步传输 */
return ret;
}
/* SPI 多字节接收 */
static int spi_receive(struct spi_device *spi, u8 *buf, int len)
{
int ret;
struct spi_message m;
struct spi_transfer t = {
.rx_buf = buf,
.len = len,
};
spi_message_init(&m); /* 初始化 spi_message */
spi_message_add_tail(t, &m);/* 将 spi_transfer 添加到 spi_message 队列 */
ret = spi_sync(spi, &m); /* 同步传输 */
return ret;
}
八 ICM-20608设备驱动编写
8.1 硬件原理图
ICM-20608 是在 I.MX6U开发板底板上，原理图如下图所示：
8.2 新增设备树
参考7.1节新增设备树，
新增pinctrl节点，找到 iomuxc 节点，在 iomuxc 节点下新增pinctrl_ecspi3节点，如下：
路径：arch\arm\boot\dts\imx6ull-water-emmc.dts
pinctrl_ecspi3: ecspi3grp {
fsl,pins = <
MX6UL_PAD_UART2_TX_DATA__GPIO1_IO20 0x10b0 /* CS */
MX6UL_PAD_UART2_RX_DATA__ECSPI3_SCLK 0x10b1 /* SPI3_SCLK */
MX6UL_PAD_UART2_CTS_B__ECSPI3_MOSI 0x10b1 /* SPI3_MOSI */
MX6UL_PAD_UART2_RTS_B__ECSPI3_MISO 0x10b1 /* SPI3_MISO */
>;
};
UART2_TX_DATA 这个 IO 是 ICM20608 的片选信号，这里我们并没有将其复用为 ECSPI3的 SS0 信号，而是将其复用为了普通的 GPIO。因为我们需要自己控制片选信号，所以将其复用为普通的 GPIO。
新增 icm20608 设备节点
由于NXP原dts中并未使用SPI，所以是完全增以下内容：
路径：arch\arm\boot\dts\imx6ull-water-emmc.dts
&ecspi3 {
pinctrl-names = "default";
pinctrl-0 = <&pinctrl_ecspi3>;
status = "okay";
fsl,spi-num-chipselects = <1>;
cs-gpios = <&gpio1 20 GPIO_ACTIVE_LOW>;
spi_icm20608: icm20608@0 {
compatible = "water,icm20608";
spi-max-frequency = <800000>;
reg = <0>;
};
};
第 3 行，设置“pinctrl-names”属性，也就是 SPI 设备所使用的 IO 名字。
第 4 行，设置“pinctrl-0”属性，也就是所使用的 IO 对应的 pinctrl 节点。
第 5 行，将 ecspi3 节点的“status”属性改为“okay”。
第 6 行，设置“fsl,spi-num-chipselects”属性为 1，表示只有一个设备。
第 7 行，设置“cs-gpios”属性，也就是片选信号为 GPIO1_IO20。
第 9~13 行，ecspi3 下的 icm20608设备信息，每一个 SPI 设备都采用一个子节点来描述
其设备信息。
第 10 行的“icm20608@0”后面的“0”表示 icm20608的接到了 ECSPI 的通道 0上。这个要根据自己的具体硬件来设置。
第 11 行，SPI 设备的 compatible 属性值，用于匹配设备驱动。
第 12 行，“spi-max-frequency”属性设置 SPI 控制器的最高频率，这个要根据所使用的SPI 设备来设置，比如在这里将 SPI 控制器最高频率设置为 8MHz。
第 13 行，reg 属性设置 icm20608这个设备所使用的 ECSPI 通道，和“icm20608@0”后面的“0”一样。
修改完设备树后，使用”make dtbs“重新编译后，使用新的dtb启动，在”sys/bus/spi/devices/spi2.0/of_node“目录查看设备，查询后如下图所示：
8.3 编写驱动

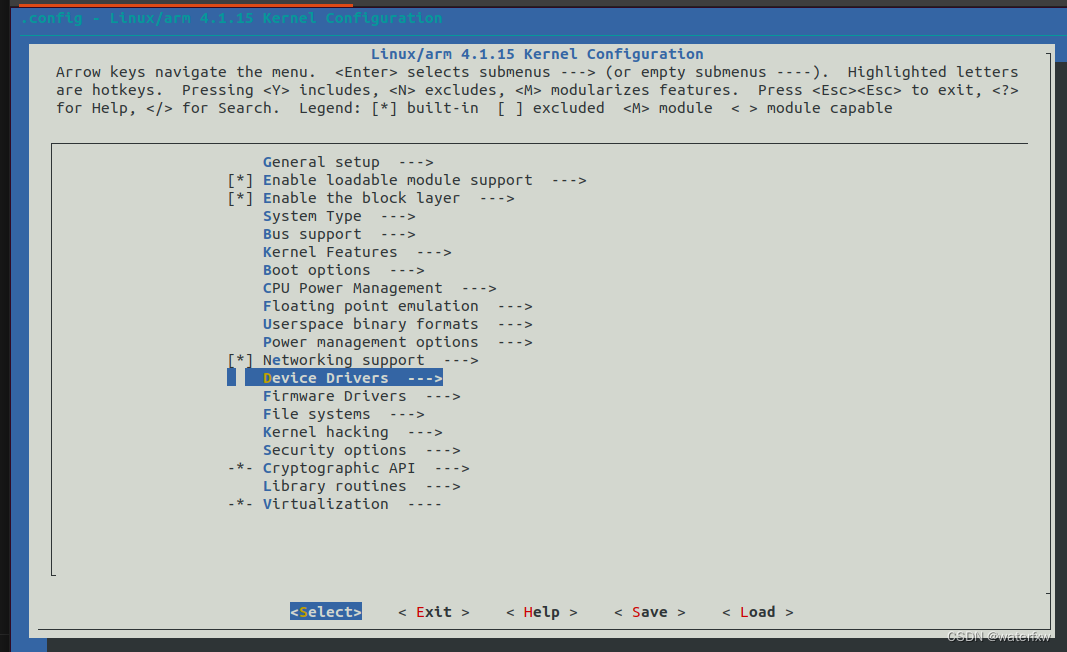

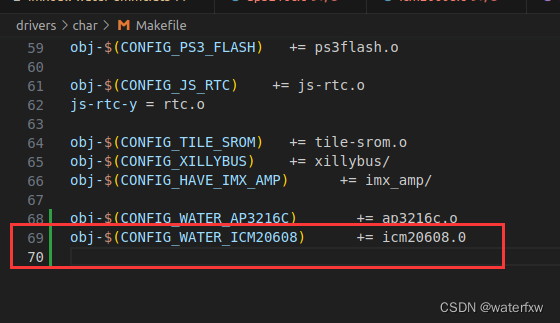

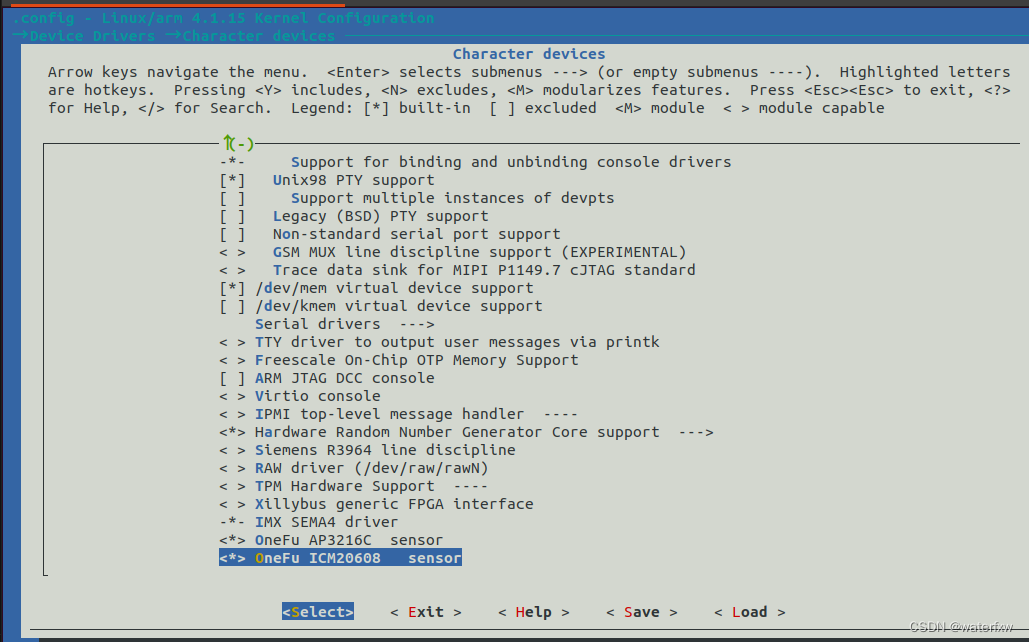

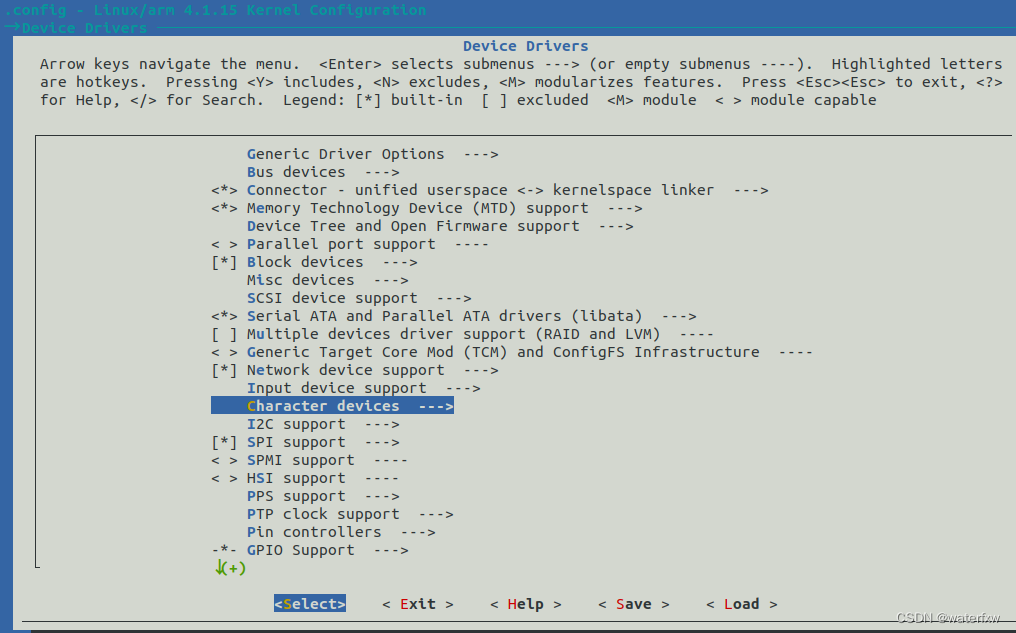

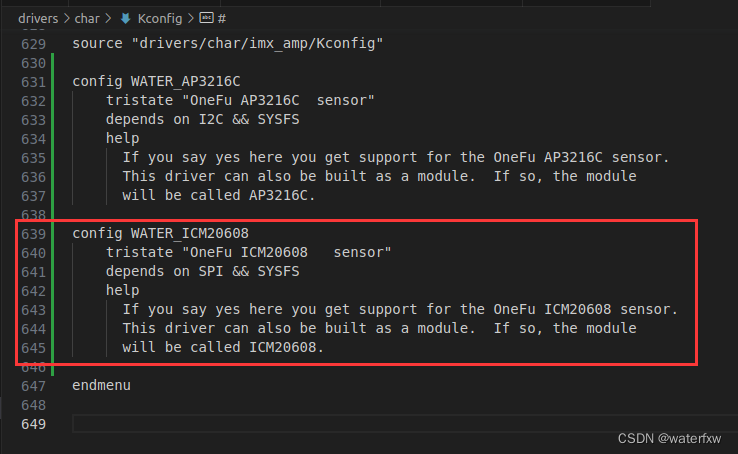

和I2C设备驱动一样，我们将icm20608的驱动放到kernel的drivers\char目录，这样我们就可以通过"make menuconfig"命令进行配置启动了，在该目录下新建icm20608.c 和 icm20608.h 这两个文件。
icm20608.c内容如下：
#include <linux/types.h>
#include <linux/kernel.h>
#include <linux/delay.h>
#include <linux/ide.h>
#include <linux/init.h>
#include <linux/module.h>
#include <linux/errno.h>
#include <linux/gpio.h>
#include <linux/cdev.h>
#include <linux/device.h>
#include <linux/of_gpio.h>
#include <linux/semaphore.h>
#include <linux/timer.h>
#include <linux/i2c.h>
#include <linux/spi/spi.h>
#include <linux/of.h>
#include <linux/of_address.h>
#include <linux/of_gpio.h>
#include <linux/platform_device.h>
#include <asm/mach/map.h>
#include <asm/uaccess.h>
#include <asm/io.h>
#include "icm20608reg.h"
/***************************************************************
/// Copyright © 2018-2023 XINWEN Electronic Technology Co., Ltd.
/// All rights reserved.
/// @file(文件) icm20608.c
/// @brief(简述) ICM20608 SPI驱动程序
/// @details(详情) ICM20608 SPI驱动程序
/// @version(版本) 1.0
/// @author(作者) water
/// @date(日期) 2023-07-3
/// Edit History
/// -----------------------------------------------------------
/// DATE NAME DESCRIPTION
/// 2023-07-03 water Create.
///
***************************************************************/
#define ICM20608_CNT 1
#define ICM20608_NAME "icm20608"
struct icm20608_dev {
dev_t devid; /* 设备号 */
struct cdev cdev; /* cdev */
struct class *class; /* 类 */
struct device *device; /* 设备 */
struct device_node *nd; /* 设备节点 */
int major; /* 主设备号 */
void *private_data; /* 私有数据 */
signed int gyro_x_adc; /* 陀螺仪X轴原始值 */
signed int gyro_y_adc; /* 陀螺仪Y轴原始值 */
signed int gyro_z_adc; /* 陀螺仪Z轴原始值 */
signed int accel_x_adc; /* 加速度计X轴原始值 */
signed int accel_y_adc; /* 加速度计Y轴原始值 */
signed int accel_z_adc; /* 加速度计Z轴原始值 */
signed int temp_adc; /* 温度原始值 */
};
static struct icm20608_dev icm20608dev;
/*
* @description : 从icm20608读取多个寄存器数据
* @param - dev: icm20608设备
* @param - reg: 要读取的寄存器首地址
* @param - val: 读取到的数据
* @param - len: 要读取的数据长度
* @return : 操作结果
*/
static int icm20608_read_regs(struct icm20608_dev *dev, u8 reg, void *buf, int len)
{
int ret = -1;
unsigned char txdata[1];
unsigned char * rxdata;
struct spi_message m;
struct spi_transfer *t;
struct spi_device *spi = (struct spi_device *)dev->private_data;
t = kzalloc(sizeof(struct spi_transfer), GFP_KERNEL); /* 申请内存 */
if(!t) {
return -ENOMEM;
}
rxdata = kzalloc(sizeof(char) * len, GFP_KERNEL); /* 申请内存 */
if(!rxdata) {
goto out1;
}
/* 一共发送len+1个字节的数据，第一个字节为
寄存器首地址，一共要读取len个字节长度的数据，*/
txdata[0] = reg | 0x80; /* 写数据的时候首寄存器地址bit8要置1 */
t->tx_buf = txdata; /* 要发送的数据 */
t->rx_buf = rxdata; /* 要读取的数据 */
t->len = len+1; /* t->len=发送的长度+读取的长度 */
spi_message_init(&m); /* 初始化spi_message */
spi_message_add_tail(t, &m);/* 将spi_transfer添加到spi_message队列 */
ret = spi_sync(spi, &m); /* 同步发送 */
if(ret) {
goto out2;
}
memcpy(buf , rxdata+1, len); /* 只需要读取的数据 */
out2:
kfree(rxdata); /* 释放内存 */
out1:
kfree(t); /* 释放内存 */
return ret;
}
/*
* @description : 向icm20608多个寄存器写入数据
* @param - dev: icm20608设备
* @param - reg: 要写入的寄存器首地址
* @param - val: 要写入的数据缓冲区
* @param - len: 要写入的数据长度
* @return : 操作结果
*/
static s32 icm20608_write_regs(struct icm20608_dev *dev, u8 reg, u8 *buf, u8 len)
{
int ret = -1;
unsigned char *txdata;
struct spi_message m;
struct spi_transfer *t;
struct spi_device *spi = (struct spi_device *)dev->private_data;
t = kzalloc(sizeof(struct spi_transfer), GFP_KERNEL); /* 申请内存 */
if(!t) {
return -ENOMEM;
}
txdata = kzalloc(sizeof(char)+len, GFP_KERNEL);
if(!txdata) {
goto out1;
}
/* 一共发送len+1个字节的数据，第一个字节为
寄存器首地址，len为要写入的寄存器的集合，*/
*txdata = reg & ~0x80; /* 写数据的时候首寄存器地址bit8要清零 */
memcpy(txdata+1, buf, len); /* 把len个寄存器拷贝到txdata里，等待发送 */
t->tx_buf = txdata; /* 要发送的数据 */
t->len = len+1; /* t->len=发送的长度+读取的长度 */
spi_message_init(&m); /* 初始化spi_message */
spi_message_add_tail(t, &m);/* 将spi_transfer添加到spi_message队列 */
ret = spi_sync(spi, &m); /* 同步发送 */
if(ret) {
goto out2;
}
out2:
kfree(txdata); /* 释放内存 */
out1:
kfree(t); /* 释放内存 */
return ret;
}
/*
* @description : 读取icm20608指定寄存器值，读取一个寄存器
* @param - dev: icm20608设备
* @param - reg: 要读取的寄存器
* @return : 读取到的寄存器值
*/
static unsigned char icm20608_read_onereg(struct icm20608_dev *dev, u8 reg)
{
u8 data = 0;
icm20608_read_regs(dev, reg, &data, 1);
return data;
}
/*
* @description : 向icm20608指定寄存器写入指定的值，写一个寄存器
* @param - dev: icm20608设备
* @param - reg: 要写的寄存器
* @param - data: 要写入的值
* @return : 无
*/
static void icm20608_write_onereg(struct icm20608_dev *dev, u8 reg, u8 value)
{
u8 buf = value;
icm20608_write_regs(dev, reg, &buf, 1);
}
/*
* @description : 读取ICM20608的数据，读取原始数据，包括三轴陀螺仪、
* : 三轴加速度计和内部温度。
* @param - dev : ICM20608设备
* @return : 无。
*/
void icm20608_readdata(struct icm20608_dev *dev)
{
unsigned char data[14] = { 0 };
icm20608_read_regs(dev, ICM20_ACCEL_XOUT_H, data, 14);
dev->accel_x_adc = (signed short)((data[0] << 8) | data[1]);
dev->accel_y_adc = (signed short)((data[2] << 8) | data[3]);
dev->accel_z_adc = (signed short)((data[4] << 8) | data[5]);
dev->temp_adc = (signed short)((data[6] << 8) | data[7]);
dev->gyro_x_adc = (signed short)((data[8] << 8) | data[9]);
dev->gyro_y_adc = (signed short)((data[10] << 8) | data[11]);
dev->gyro_z_adc = (signed short)((data[12] << 8) | data[13]);
}
/*
* @description : 打开设备
* @param - inode : 传递给驱动的inode
* @param - filp : 设备文件，file结构体有个叫做pr似有ate_data的成员变量
* 一般在open的时候将private_data似有向设备结构体。
* @return : 0 成功;其他 失败
*/
static int icm20608_open(struct inode *inode, struct file *filp)
{
filp->private_data = &icm20608dev; /* 设置私有数据 */
return 0;
}
/*
* @description : 从设备读取数据
* @param - filp : 要打开的设备文件(文件描述符)
* @param - buf : 返回给用户空间的数据缓冲区
* @param - cnt : 要读取的数据长度
* @param - offt : 相对于文件首地址的偏移
* @return : 读取的字节数，如果为负值，表示读取失败
*/
static ssize_t icm20608_read(struct file *filp, char __user *buf, size_t cnt, loff_t *off)
{
signed int data[7];
long err = 0;
struct icm20608_dev *dev = (struct icm20608_dev *)filp->private_data;
icm20608_readdata(dev);
data[0] = dev->gyro_x_adc;
data[1] = dev->gyro_y_adc;
data[2] = dev->gyro_z_adc;
data[3] = dev->accel_x_adc;
data[4] = dev->accel_y_adc;
data[5] = dev->accel_z_adc;
data[6] = dev->temp_adc;
err = copy_to_user(buf, data, sizeof(data));
return 0;
}
/*
* @description : 关闭/释放设备
* @param - filp : 要关闭的设备文件(文件描述符)
* @return : 0 成功;其他 失败
*/
static int icm20608_release(struct inode *inode, struct file *filp)
{
return 0;
}
/* icm20608操作函数 */
static const struct file_operations icm20608_ops = {
.owner = THIS_MODULE,
.open = icm20608_open,
.read = icm20608_read,
.release = icm20608_release,
};
/*
* ICM20608内部寄存器初始化函数
* @param : 无
* @return : 无
*/
void icm20608_reginit(void)
{
u8 value = 0;
icm20608_write_onereg(&icm20608dev, ICM20_PWR_MGMT_1, 0x80);
mdelay(50);
icm20608_write_onereg(&icm20608dev, ICM20_PWR_MGMT_1, 0x01);
mdelay(50);
value = icm20608_read_onereg(&icm20608dev, ICM20_WHO_AM_I);
printk("ICM20608 ID = %#X\r\n", value);
icm20608_write_onereg(&icm20608dev, ICM20_SMPLRT_DIV, 0x00); /* 输出速率是内部采样率 */
icm20608_write_onereg(&icm20608dev, ICM20_GYRO_CONFIG, 0x18); /* 陀螺仪±2000dps量程 */
icm20608_write_onereg(&icm20608dev, ICM20_ACCEL_CONFIG, 0x18); /* 加速度计±16G量程 */
icm20608_write_onereg(&icm20608dev, ICM20_CONFIG, 0x04); /* 陀螺仪低通滤波BW=20Hz */
icm20608_write_onereg(&icm20608dev, ICM20_ACCEL_CONFIG2, 0x04); /* 加速度计低通滤波BW=21.2Hz */
icm20608_write_onereg(&icm20608dev, ICM20_PWR_MGMT_2, 0x00); /* 打开加速度计和陀螺仪所有轴 */
icm20608_write_onereg(&icm20608dev, ICM20_LP_MODE_CFG, 0x00); /* 关闭低功耗 */
icm20608_write_onereg(&icm20608dev, ICM20_FIFO_EN, 0x00); /* 关闭FIFO */
}
/*
* @description : spi驱动的probe函数，当驱动与
* 设备匹配以后此函数就会执行
* @param - client : i2c设备
* @param - id : i2c设备ID
*
*/
static int icm20608_probe(struct spi_device *spi)
{
/* 1、构建设备号 */
if (icm20608dev.major) {
icm20608dev.devid = MKDEV(icm20608dev.major, 0);
register_chrdev_region(icm20608dev.devid, ICM20608_CNT, ICM20608_NAME);
} else {
alloc_chrdev_region(&icm20608dev.devid, 0, ICM20608_CNT, ICM20608_NAME);
icm20608dev.major = MAJOR(icm20608dev.devid);
}
/* 2、注册设备 */
cdev_init(&icm20608dev.cdev, &icm20608_ops);
cdev_add(&icm20608dev.cdev, icm20608dev.devid, ICM20608_CNT);
/* 3、创建类 */
icm20608dev.class = class_create(THIS_MODULE, ICM20608_NAME);
if (IS_ERR(icm20608dev.class)) {
return PTR_ERR(icm20608dev.class);
}
/* 4、创建设备 */
icm20608dev.device = device_create(icm20608dev.class, NULL, icm20608dev.devid, NULL, ICM20608_NAME);
if (IS_ERR(icm20608dev.device)) {
return PTR_ERR(icm20608dev.device);
}
/*初始化spi_device */
spi->mode = SPI_MODE_0; /*MODE0，CPOL=0，CPHA=0*/
spi_setup(spi);
icm20608dev.private_data = spi; /* 设置私有数据 */
/* 初始化ICM20608内部寄存器 */
icm20608_reginit();
return 0;
}
/*
* @description : i2c驱动的remove函数，移除i2c驱动的时候此函数会执行
* @param - client : i2c设备
* @return : 0，成功;其他负值,失败
*/
static int icm20608_remove(struct spi_device *spi)
{
/* 删除设备 */
cdev_del(&icm20608dev.cdev);
unregister_chrdev_region(icm20608dev.devid, ICM20608_CNT);
/* 注销掉类和设备 */
device_destroy(icm20608dev.class, icm20608dev.devid);
class_destroy(icm20608dev.class);
return 0;
}
/* 传统匹配方式ID列表 */
static const struct spi_device_id icm20608_id[] = {
{"water,icm20608", 0},
{}
};
/* 设备树匹配列表 */
static const struct of_device_id icm20608_of_match[] = {
{ .compatible = "water,icm20608" },
{ /* Sentinel */ }
};
/* SPI驱动结构体 */
static struct spi_driver icm20608_driver = {
.probe = icm20608_probe,
.remove = icm20608_remove,
.driver = {
.owner = THIS_MODULE,
.name = "icm20608",
.of_match_table = icm20608_of_match,
},
.id_table = icm20608_id,
};
/*
* @description : 驱动入口函数
* @param : 无
* @return : 无
*/
static int __init icm20608_init(void)
{
return spi_register_driver(&icm20608_driver);
}
/*
* @description : 驱动出口函数
* @param : 无
* @return : 无
*/
static void __exit icm20608_exit(void)
{
spi_unregister_driver(&icm20608_driver);
}
module_init(icm20608_init);
module_exit(icm20608_exit);
MODULE_LICENSE("GPL");
MODULE_AUTHOR("water");
icm20608.h内容如下：
#ifndef ICM20608_H
#define ICM20608_H
/***************************************************************
/// Copyright © 2018-2023 XINWEN Electronic Technology Co., Ltd.
/// All rights reserved.
/// @file(文件) icm20608reg.h
/// @brief(简述) ICM20608寄存器地址描述头文件
/// @details(详情) ICM20608寄存器地址描述头文件
/// @version(版本) 1.0
/// @author(作者) water
/// @date(日期) 2023-07-3
/// Edit History
/// -----------------------------------------------------------
/// DATE NAME DESCRIPTION
/// 2023-07-03 water Create.
///
***************************************************************/
#define ICM20608G_ID 0XAF /* ID值 */
#define ICM20608D_ID 0XAE /* ID值 */
/* ICM20608寄存器
*复位后所有寄存器地址都为0，除了
*Register 107(0X6B) Power Management 1 = 0x40
*Register 117(0X75) WHO_AM_I = 0xAF或0xAE
*/
/* 陀螺仪和加速度自测(出产时设置，用于与用户的自检输出值比较） */
#define ICM20_SELF_TEST_X_GYRO 0x00
#define ICM20_SELF_TEST_Y_GYRO 0x01
#define ICM20_SELF_TEST_Z_GYRO 0x02
#define ICM20_SELF_TEST_X_ACCEL 0x0D
#define ICM20_SELF_TEST_Y_ACCEL 0x0E
#define ICM20_SELF_TEST_Z_ACCEL 0x0F
/* 陀螺仪静态偏移 */
#define ICM20_XG_OFFS_USRH 0x13
#define ICM20_XG_OFFS_USRL 0x14
#define ICM20_YG_OFFS_USRH 0x15
#define ICM20_YG_OFFS_USRL 0x16
#define ICM20_ZG_OFFS_USRH 0x17
#define ICM20_ZG_OFFS_USRL 0x18
#define ICM20_SMPLRT_DIV 0x19
#define ICM20_CONFIG 0x1A
#define ICM20_GYRO_CONFIG 0x1B
#define ICM20_ACCEL_CONFIG 0x1C
#define ICM20_ACCEL_CONFIG2 0x1D
#define ICM20_LP_MODE_CFG 0x1E
#define ICM20_ACCEL_WOM_THR 0x1F
#define ICM20_FIFO_EN 0x23
#define ICM20_FSYNC_INT 0x36
#define ICM20_INT_PIN_CFG 0x37
#define ICM20_INT_ENABLE 0x38
#define ICM20_INT_STATUS 0x3A
/* 加速度输出 */
#define ICM20_ACCEL_XOUT_H 0x3B
#define ICM20_ACCEL_XOUT_L 0x3C
#define ICM20_ACCEL_YOUT_H 0x3D
#define ICM20_ACCEL_YOUT_L 0x3E
#define ICM20_ACCEL_ZOUT_H 0x3F
#define ICM20_ACCEL_ZOUT_L 0x40
/* 温度输出 */
#define ICM20_TEMP_OUT_H 0x41
#define ICM20_TEMP_OUT_L 0x42
/* 陀螺仪输出 */
#define ICM20_GYRO_XOUT_H 0x43
#define ICM20_GYRO_XOUT_L 0x44
#define ICM20_GYRO_YOUT_H 0x45
#define ICM20_GYRO_YOUT_L 0x46
#define ICM20_GYRO_ZOUT_H 0x47
#define ICM20_GYRO_ZOUT_L 0x48
#define ICM20_SIGNAL_PATH_RESET 0x68
#define ICM20_ACCEL_INTEL_CTRL 0x69
#define ICM20_USER_CTRL 0x6A
#define ICM20_PWR_MGMT_1 0x6B
#define ICM20_PWR_MGMT_2 0x6C
#define ICM20_FIFO_COUNTH 0x72
#define ICM20_FIFO_COUNTL 0x73
#define ICM20_FIFO_R_W 0x74
#define ICM20_WHO_AM_I 0x75
/* 加速度静态偏移 */
#define ICM20_XA_OFFSET_H 0x77
#define ICM20_XA_OFFSET_L 0x78
#define ICM20_YA_OFFSET_H 0x7A
#define ICM20_YA_OFFSET_L 0x7B
#define ICM20_ZA_OFFSET_H 0x7D
#define ICM20_ZA_OFFSET_L 0x7E
#endif
8.4 新增 ICM20608编译选项
修改Makefile 和Kconfig，增加ICM20608编译选项；
修改Makefile，末尾新增以下内容:
路径:drivers\char\Makefile
obj-$(CONFIG_WATER_ICM20608) += icm20608.0
修改Kconfig，末尾新增以下内容:
路径:drivers\char\Kconfig
config WATER_ICM20608
tristate "OneFu ICM20608 sensor"
depends on SPI && SYSFS
help
If you say yes here you get support for the OneFu ICM20608 sensor.
This driver can also be built as a module. If so, the module
will be called ICM20608.
上述新增完成后，即可使用“make menuconfig”进行配置ICM20608一起编译。
九 编写测试APP
新建文件icm20608_App.c并输入以下内容：
#include "stdio.h"
#include "unistd.h"
#include "sys/types.h"
#include "sys/stat.h"
#include "sys/ioctl.h"
#include "fcntl.h"
#include "stdlib.h"
#include "string.h"
#include <poll.h>
#include <sys/select.h>
#include <sys/time.h>
#include <signal.h>
#include <fcntl.h>
/***************************************************************
/// Copyright © 2018-2023 XINWEN Electronic Technology Co., Ltd.
/// All rights reserved.
/// @file(文件) icm20608_App.c
/// @brief(简述) icm20608设备测试APP
/// @details(详情) icm20608设备测试APP
/// @version(版本) 1.0
/// @author(作者) water
/// @date(日期) 2023-07-03
/// Edit History
/// -----------------------------------------------------------
/// DATE NAME DESCRIPTION
/// 2023-07-03 water Create.
///
***************************************************************/
/*
* @description : main主程序
* @param - argc : argv数组元素个数
* @param - argv : 具体参数
* @return : 0 成功;其他 失败
*/
int main(int argc, char *argv[])
{
int fd;
char *filename;
signed int databuf[7];
unsigned char data[14];
signed int gyro_x_adc, gyro_y_adc, gyro_z_adc;
signed int accel_x_adc, accel_y_adc, accel_z_adc;
signed int temp_adc;
float gyro_x_act, gyro_y_act, gyro_z_act;
float accel_x_act, accel_y_act, accel_z_act;
float temp_act;
int ret = 0;
if (argc != 2) {
printf("Error Usage!\r\n");
return -1;
}
filename = argv[1];
fd = open(filename, O_RDWR);
if(fd < 0) {
printf("can't open file %s\r\n", filename);
return -1;
}
while (1) {
ret = read(fd, databuf, sizeof(databuf));
if(ret == 0) { /* 数据读取成功 */
gyro_x_adc = databuf[0];
gyro_y_adc = databuf[1];
gyro_z_adc = databuf[2];
accel_x_adc = databuf[3];
accel_y_adc = databuf[4];
accel_z_adc = databuf[5];
temp_adc = databuf[6];
/* 计算实际值 */
gyro_x_act = (float)(gyro_x_adc) / 16.4;
gyro_y_act = (float)(gyro_y_adc) / 16.4;
gyro_z_act = (float)(gyro_z_adc) / 16.4;
accel_x_act = (float)(accel_x_adc) / 2048;
accel_y_act = (float)(accel_y_adc) / 2048;
accel_z_act = (float)(accel_z_adc) / 2048;
temp_act = ((float)(temp_adc) - 25 ) / 326.8 + 25;
printf("\r\n原始值:\r\n");
printf("gx = %d, gy = %d, gz = %d\r\n", gyro_x_adc, gyro_y_adc, gyro_z_adc);
printf("ax = %d, ay = %d, az = %d\r\n", accel_x_adc, accel_y_adc, accel_z_adc);
printf("temp = %d\r\n", temp_adc);
printf("实际值:");
printf("act gx = %.2f°/S, act gy = %.2f°/S, act gz = %.2f°/S\r\n", gyro_x_act, gyro_y_act, gyro_z_act);
printf("act ax = %.2fg, act ay = %.2fg, act az = %.2fg\r\n", accel_x_act, accel_y_act, accel_z_act);
printf("act temp = %.2f°C\r\n", temp_act);
}
usleep(100000); /*100ms */
}
close(fd); /* 关闭文件 */
return 0;
}
十 编译
10.1 编译kernel
由于修改的驱动，我们将其编进kernel(也可单独模块编译)，运行kernel顶级目录下的编译脚本water_build_kernel.sh；或单独运行以下命令：
#!/bin/sh
#清理工程
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- distclean
#使用默认配置文件 imx_v7_water_emmc_defconfig 来配置Linux内核
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- imx_v7_water_emmc_defconfig
#打开Linux的图形配置界面
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- menuconfig
#编译Linux
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- all -j16
#注1： ARCH=arm 设置目标为arm架构
#注2： CROSS_COMPILE=arm-linux-gnueabihf- 指定编译工具链前缀
#注3： -j16 使用16核编译
运行“make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- menuconfig”命令时，进入配置界面，我们需要配置一下前面新增的 icm20608驱动，如下：
上图选中“OneFu ICM20608 sensor”之后按下“Y”键，选项前面就会出现“*”，然后选择“Save”保存；

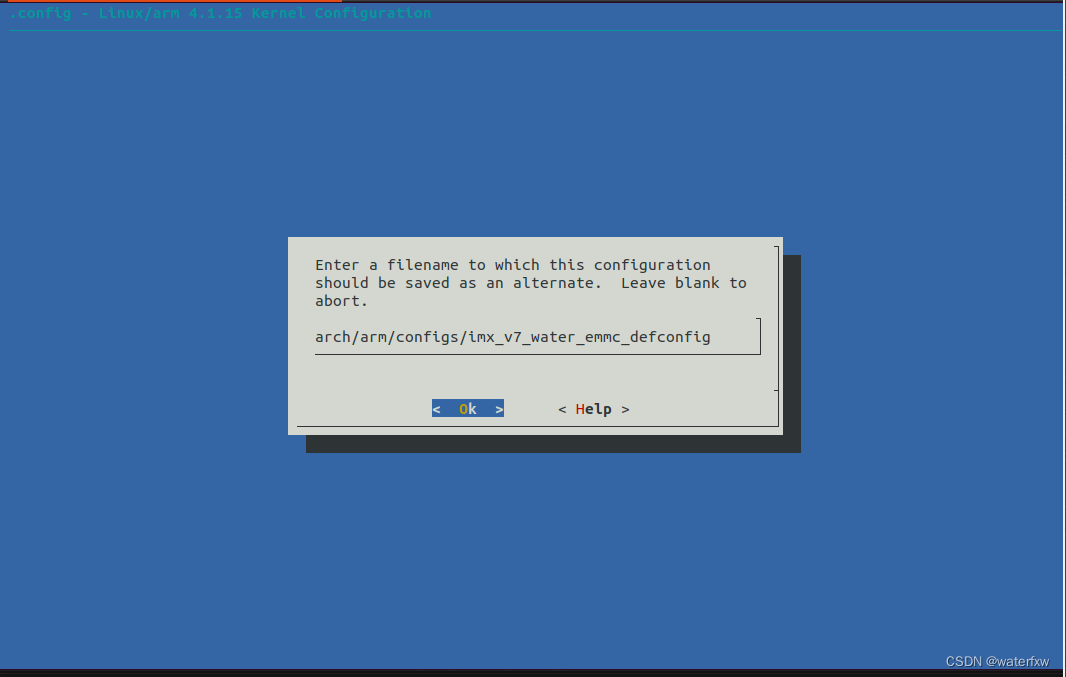

保存到指定使用的配置文件。
然后执行“make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- all -j16”等待编译完成即可。
编译完成后使用新的kernel 和dts启动。
10.2 编译测试app
打开命令行，进入到icm20608_App.c 路径下，执行以下命令编译：
arm-linux-gnueabihf-gcc icm20608_App.c -o icm20608_App
十一 运行验证
11.1 使用新的文件启动
将新编译的kernel 和dts 复制到ftp挂载路径下，用来启动。命令如下：
sudo cp arch/arm/boot/zImage ../../../tftp/
sudo cp arch/arm/boot/dts/imx6ull-water-emmc.dtb ../../../tftp/
11.2 将测试app放到设备中

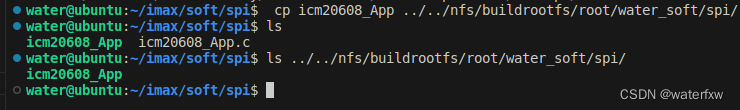

cp icm20608_App ../../nfs/buildrootfs/root/water_soft/spi/
11.3 运行测试app
./icm20608_App
十二 使用spi-tools验证
可使用spi-tools，直接测试SPI驱动，而无需编写app应用；spi-tools详细使用见笔者spi-tools相关文章分析。
十三 总结
对于SPI总线通信，这是非常普遍使用的一种通信方式，不管是在MCU中还是SOC中都是常用的功能，同时P相关知识也是面试中常会提到的知识，熟悉掌握P通信，是作为底层开发人员的必要技术。
本文如有不足，欢迎交流。
扫一扫
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
