docker容器技术篇：安装与配置flannel

Docker安装与配置flannel
flannel是什么？
Flannel是CoreOS团队针对Kubernetes设计的一个网络规划服务，简单来说，它的功能是让集群中的不同节点主机创建的Docker容器都具有全集群唯一的虚拟IP地址；通俗的将就是通过flannel接管docker集群的网络，保障docker集群中容器的网络不会冲突。
但在默认的Docker配置中，每个节点上的Docker服务会分别负责所在节点容器的IP分配。这样导致的一个问题是，不同节点上容器可能分配相同的内外IP地址。

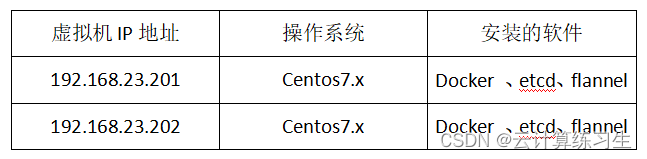

**实验环境：
虚拟机IP地址 操作系统 安装的软件
**

一 安装docker（两台虚拟机都是一样的安装方法，这里只演示其中一台虚拟机的截图）

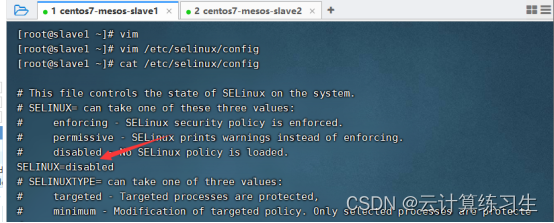

1.1关闭selinux

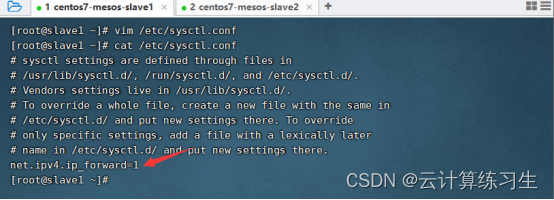

1.2开启内核转发

1.3关闭防火墙并禁用（本地虚拟机可关闭，公网服务器不能关闭）

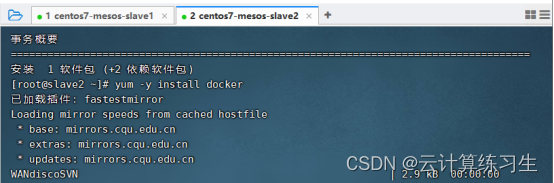

1.4安装docker

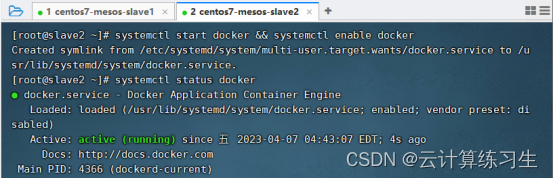

1.5启动docker并设置开机自启动

二 安装etcd（两台虚拟机都是一样的安装方法，这里只演示其中一台虚拟机的截图）

2.1 etcd是什么

etcd是一种开源的分布式统一键值存储，用于分布式系统或计算机集群的共享配置、服务发现和的调度协调。etcd 有助于促进更加安全的自动更新，协调向主机调度的工作，并帮助设置容器的覆盖网络。注意这个协调主机工作，分布式系统都会面临的一个问题，就是多个节点之间的数据共享，这个和团队协作的道理是一样的道理，成员可以分头干活，但总是需要共享一些必须的信息，比如谁是 leader， 都有哪些成员，依赖任务之间的顺序协调等。所以分布式系统要么自己实现一个可靠的共享存储来同步信息，要么依赖一个可靠的共享存储服务，而 Etcd 就是这样一个服务；这段话不是我写的，我没想到比这更容易让人理解的表达，原文出自博客园博主–yuxiaoba。

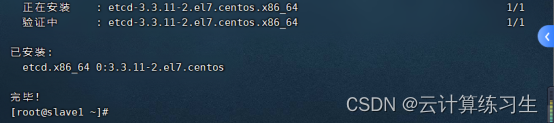

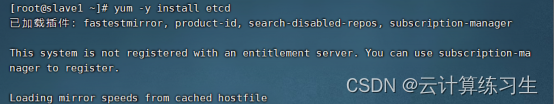

2.2 安装etcd

2.3 备份配置文件

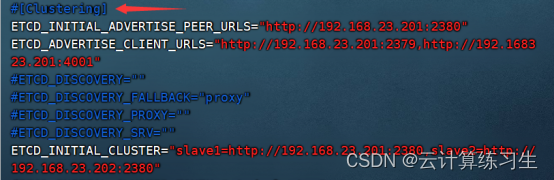

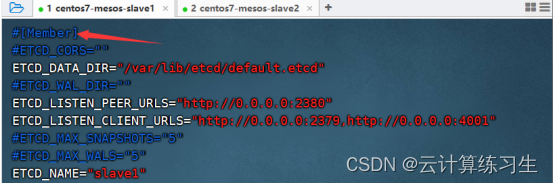

2.4 修改配置文件

2.5 启动etcd并设置开机自启动

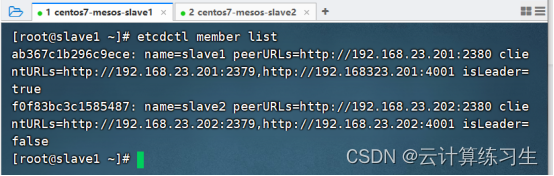

2.6 查看etcd集群状态

能看到两个节点上的etcd服务信息，说明配置成功

三 安装与配置flannel（两台虚拟机都是一样的安装方法，这里只演示其中一台虚拟机的截图）

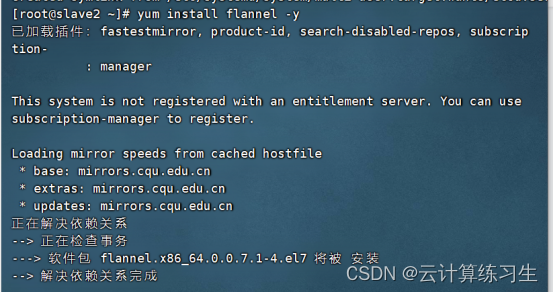

3.1 安装flannel

3.2 备份配置文件

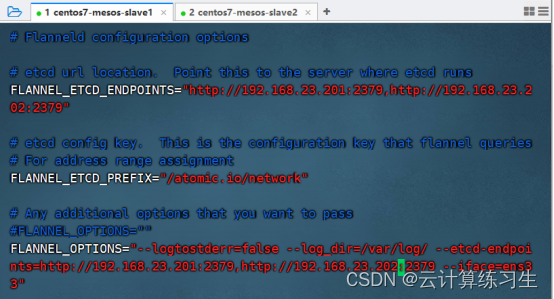

3.3 修改flannel配置文件

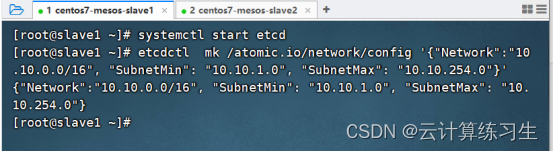

3.4 配置etcd中关于flannel的key（只需要在slave1上执行即可）

etcdctl mk /atomic.io/network/config ‘{“Network”:“10.10.0.0/16”, “SubnetMin”: “10.10.1.0”, “SubnetMax”: “10.10.254.0”}’
上面的2处红色字体部分必须一致，可以自定义但是必须和配置文件保持一致
子网范围为 10.10.0.0/16，最小子网开始为10.10.1.0 最大子网结束为10.10.254.0，至此自定义子网信息我们已经写入完毕。

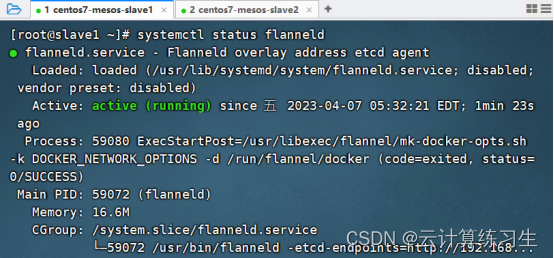

3.5 启动flannel并查看状态

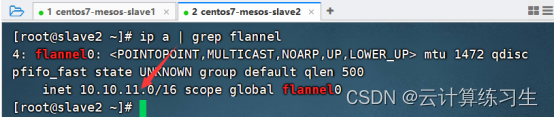

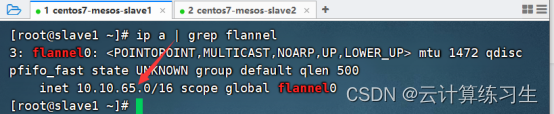

3.6 查看flannel网卡信息

此时两台docker主机的网络已经不在同一个网段了

3.7 指定docker中默认的网络为flannel

上面只是安装了flannel网络，还需要指定docker中默认的网络为flannel，要不然容器仍然使用默认网络（bridge）
Slave1：

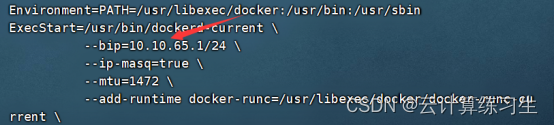

修改/usr/lib/systemd/system/docker.service文件

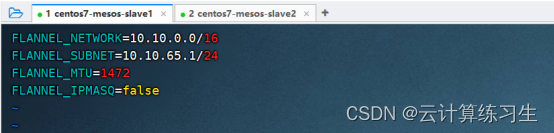

修改/run/flannel/subnet.env文件


Slave2:
修改/usr/lib/systemd/system/docker.service文件

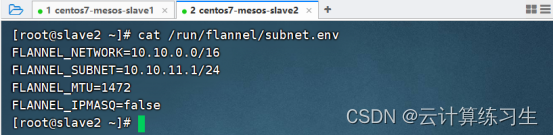

修改/run/flannel/subnet.env文件

3.8 重启docker和flannel再次查看网络

此时两台docker主机的网络已经不在同一个网段了

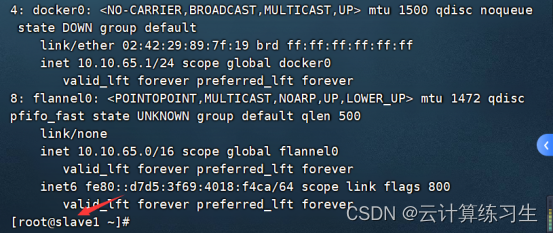

Slave1：

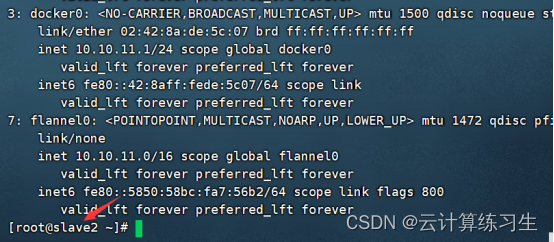

Slave2：

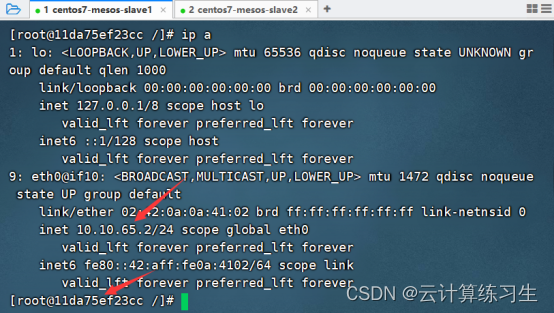

3.9 测试两个节点的容器是否可以通信

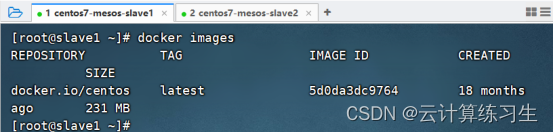

这里用的是centos镜像
Slave1:

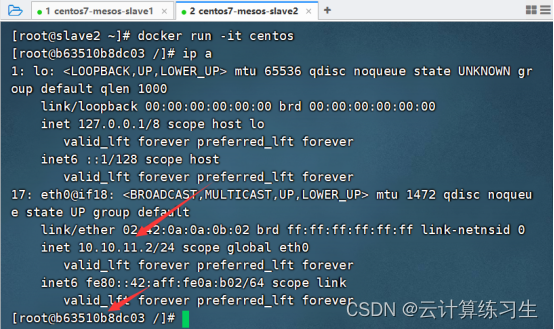

Slave2：

3.10 如果ping不通，请检查以下内核转发是否开启，防火墙是否关闭，iptables底层默认规则（清除规则）

希望对您有用，有不对的地方希望不吝赐教，欢迎在评论区留言，分享你的看法。
