UML类图

UML类图

一、简介：

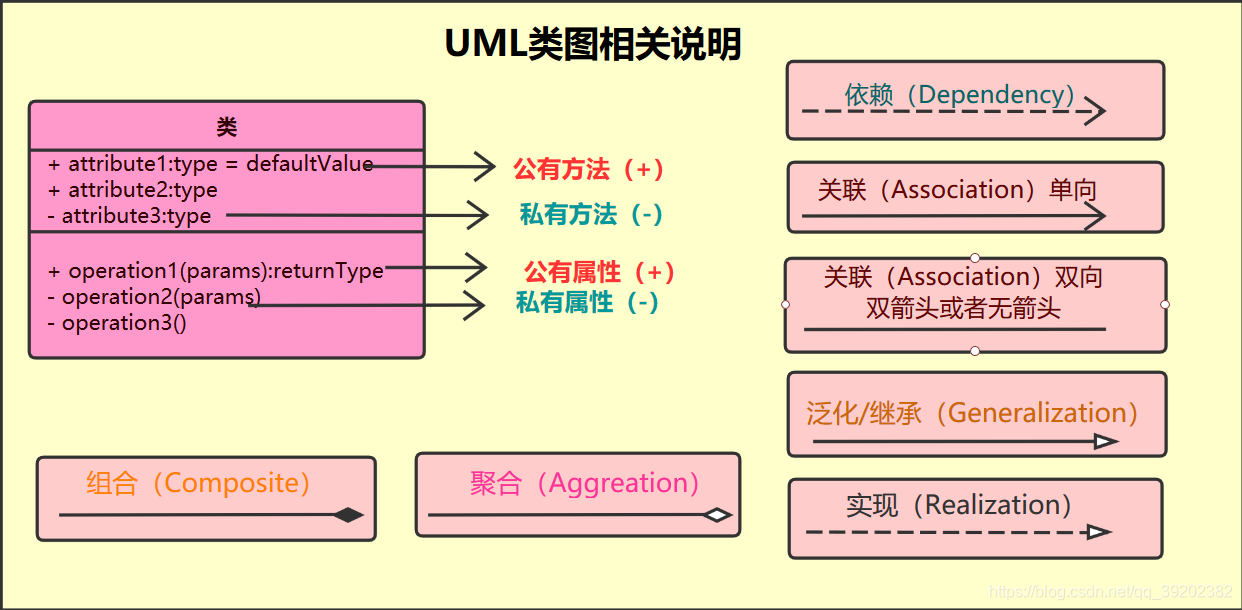

UML类图一共有：依赖（Dependency），关联（Association）,泛化也叫继承（Generalization），实现（Realization）,聚合（Aggregation），组合（Composite这六种关系，

二、依赖

概念：只要在类中用到了对方类，即没有对方连编译都无法通过，那么他们之间就存在依赖关系。

判断原则：

• 类中用到了对方
• 作为类的成员属性
• 作为方法的返回值类型
• 作为方法的形参类型
• 在方法中作为局部变量使用

三、泛化

概念：泛化关系就是继承关系，一种特殊的依赖关系。

判断原则：

• 如果A类继承了B类，即A和B存在泛化关系

四、实现

概念：实现关系顾名思义就是对接口的实现，也是一种特殊的依赖关系。

判断原则：

• 如果A类实现了B接口，即A和B存在实现关系

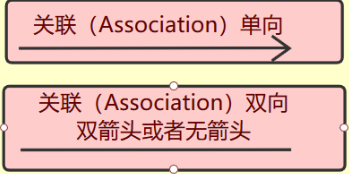

五、关联

概念：关联关系也是类与类之间的关系**，它也是依赖关系的一种特例**，我们可以参考数据库表与表的关系

判断原则：

• 如果A类的成员变量或者成员属性使用了B类，这就是A类单向关联B类
• 如果A类的成员变量或者成员属性使用了B类，同时B类也使用了A类，则A和B是双向关联关系

六，聚合

概念：聚合关系，表示整体与部分之间的关系，即整体和部分可以分开，聚合关系是关联关系的一种特例

判断原则：

• 如果A类依赖了B类，但是A类创建实例的时候不会同时创建B类的实例，只是在需要的时候才会使用的B类的实例，这就是聚合关系

public class A{
    private B b;
    public void setB(B b){
        this.b=b;
    }
}

七、组合

概念：表示整体与部分之间的关系，即整体和部分不能分开，聚合关系是关联关系的一种特例

判断原则：

• 如果A类依赖了B类，且在A类创建实例时，会默认去创建B类的实例，这样两者共生共灭，这就是组合关系。

  public class A{
      private B b = new B();
  }


共生共灭，这就是组合关系。

public class A{
    private B b = new B();
}

• 如果在A类中对B定义了级联删除，即删除A的实例对象时，会删除B的实例对象，即A和B也是组合关系。
