OrgChart.js是什么？

基于ES6的组织结构图插件。

特征

支持本地数据和远程数据（JSON）。

基于CSS3过渡的平滑扩展/折叠效果。

将图表对齐为4个方向。

允许用户通过拖放节点更改组织结构。

允许用户动态编辑组织图并将最终层次结构保存为JSON对象。

支持将图表导出为图片。

支持平移和缩放

用户可以采用多种解决方案来构建庞大的组织结构图（请参考多层或混合布局部分）

支持触摸的移动设备插件

使用

<link rel="stylesheet" href="../css/jquery.orgchart.css">

<script type="text/javascript" src="../js/jquery.orgchart.js"></script>

下载地址
GitHub - dabeng/OrgChart: It's a simple and direct organization chart plugin. Anytime you want a tree-like chart, you can turn to OrgChart.
案例

1.本地直接生成

hrml代码

  <div id="chart-container"></div>

js代码

(function($){
  $(function() {
    var datascource = {
      'name': 'Lao Lao',
      'title': 'general manager',
      'children': [
        { 'name': 'Bo Miao', 'title': 'department manager' },
        { 'name': 'Su Miao', 'title': 'department manager',
          'children': [
            { 'name': 'Tie Hua', 'title': 'senior engineer' },
            { 'name': 'Hei Hei', 'title': 'senior engineer',
              'children': [
                { 'name': 'Pang Pang', 'title': 'engineer' },
                { 'name': 'Xiang Xiang', 'title': 'UE engineer' }
              ]
            }
          ]
        },
        { 'name': 'Yu Jie', 'title': 'department manager' },
        { 'name': 'Yu Li', 'title': 'department manager' },
        { 'name': 'Hong Miao', 'title': 'department manager' },
        { 'name': 'Yu Wei', 'title': 'department manager' },
        { 'name': 'Chun Miao', 'title': 'department manager' },
        { 'name': 'Yu Tie', 'title': 'department manager' }
      ]
    };
    $('#chart-container').orgchart({
      'data' : datascource, //数据
      'nodeContent': 'title' //内容对应的字段
    });
  });
})(jQuery)

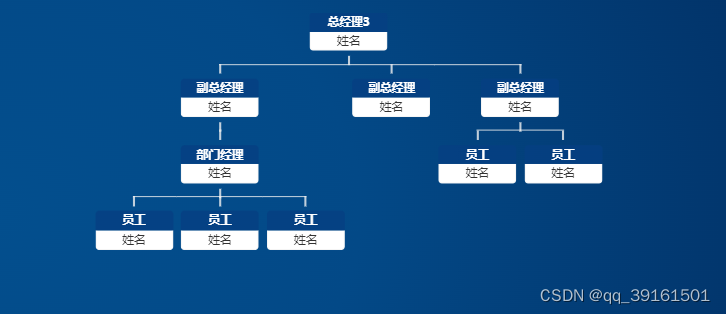

效果如下：

选项

名称	类型	必需	默认	描述
data	json or string	yes		数据源用于构建组织结构图。它可以是json对象或包含ajax请求发送到的URL的字符串。
pan	boolean	no	false	如果用户启用此选项，则用户可以通过鼠标拖放来平移组织结构图。
zoom	boolean	no	false	如果用户启用此选项，用户可以通过鼠标滚轮缩放/缩小组织结构图。
zoominLimit	number	no	7	允许用户设置放大限制。
zoomoutLimit	number	no	0.5	允许用户设置缩小限制。
direction	string	no	"t2b"	可用值是t2b（暗示“从上到下”，它是默认值），b2t（暗示“从下到上”），l2r（暗示“从左到右”），r2l（暗示“从右到左”）。
verticalLevel	integer(>=2)	no		用户可以使用此选项从指定级别垂直对齐节点。
toggleSiblingsResp	boolean	no	false	启用此选项后，用户可以通过单击左/右箭头分别显示/隐藏左/右兄弟节点。
nodeTitle	string	no	"name"	它将datasource的一个属性设置为orgchart节点的title部分的文本内容。实际上，用户可以创建一个只有nodeTitle选项的简单orghcart。
nodeId	string	no	"id"	它将datasource的一个属性设置为每个orgchart节点的唯一标识符。
parentNodeSymbol	string	no		"fa-users" 使用font awesome图标表示该节点具有子节点。
ajaxURL	json	no		它包括四个特性，父母，孩子，兄弟姐妹，家庭（要求父节点和兄弟节点）。顾名思义，不同的propety提供了发送不同节点的ajax请求的URL。
nodeContent	string	no		它将数据源的一个属性设置为orgchart节点的内容部分的文本内容。
nodeTemplate	function	no		它是一个模板生成函数，用于定制任何复杂的节点内部结构。它只收到一个参数：“data”代表json datasoure，它将用于渲染一个节点。
createNode	function	no		它是一个用于自定义每个orgchart节点的回调函数。它收到两个参数：“$node”代表单节点div的jquery对象; “data”代表单个节点的数据源。
exportButton	boolean	no	false	它启用了orgchart的导出按钮。
exportFilename	string	no	"Orgchart"	将当前组织图导出为图片时，它是文件名。
visibleLevel	positive	integer	no	它表示在最开始的orgchart扩展到的级别。
exportFileextension	string	no	"png"	可用值为png和pdf。
chartClass	string	no	""	当您想在一个页面上实例化多个组织结构图时，您应该为它们添加不同的类名以区分它们。
draggable	boolean	no	false	如果用户启用此选项，则可以拖放orgchart的节点。注意：由于对HTML5拖放API的支持不足，此功能在IE上不起作用。
dropCriteria	function	no		用户可以构建自己的标准来限制拖动节点和放置区域之间的关系。此外，此函数接受三个参数（draggedNode，dragZone，dropZone），只返回boolen值。
initCompleted	function	no		了解表的完全初始化，数据加载和呈现的时间通常很有用，尤其是在使用ajax数据源时。它收到了一个参数：“$chart”代表初始化图表的jquery对象。
