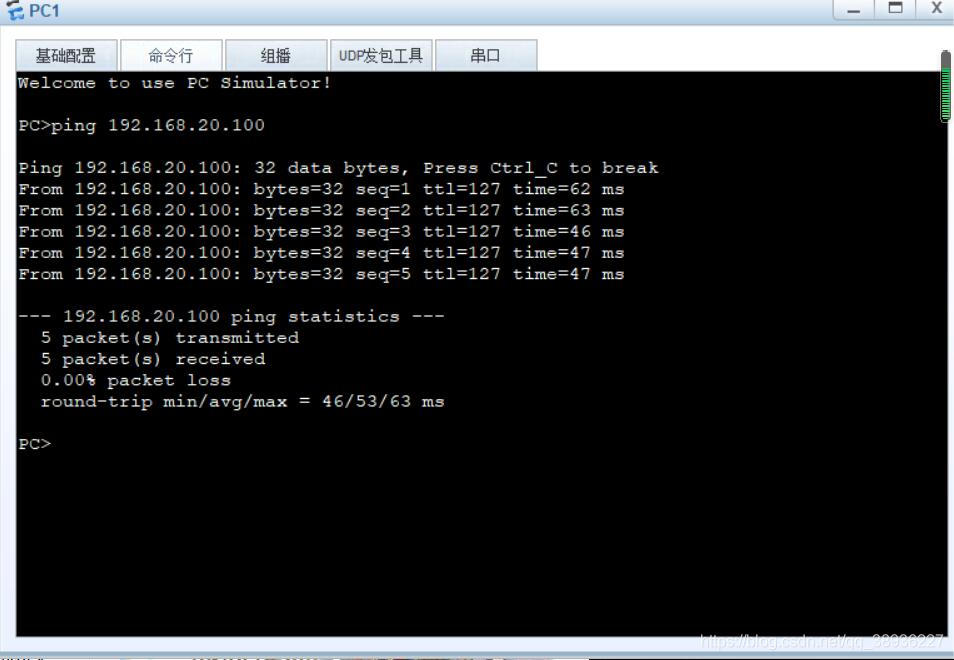

该博客详细介绍了如何通过三层交换机实现VLAN之间的通信。首先，配置了SW-1交换机，包括创建VLAN 10、20、30，并将接口分配到相应的VLAN中。然后，为每个VLAN接口配置了IP地址和子网掩码。最后，通过测试表明，从VLAN 10的PC可以成功ping通VLAN 20的IP地址，验证了配置的有效性。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

拓扑图如下：

SW-1配置命令如下:

基础配置为进系统视图，修改主机名.
<Huawei>system-view //进系统视图
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname SW-1 //修改主机名为SW-1

创建vlan，配置工作模式，将接口加入到vlan配置

[SW-1]vlan batch 10 20 30   //创建vlan 10 20 30
[SW-1]int g0/0/1   //进g0/0/1接口
[SW-1-GigabitEthernet0/0/1]port link-type access    //配置工作模式为access
[SW-1-GigabitEthernet0/0/1]port default vlan 10       //将g0/0/1接口加入到vlan10
[SW-1-GigabitEthernet0/0/1]int g0/0/2       //切换接口
[SW-1-GigabitEthernet0/0/2]port link-type access    //配置工作模式为access
[SW-1-GigabitEthernet0/0/2]port default vlan 20       //将g0/0/2接口加入到vlan20
[SW-1-GigabitEthernet0/0/2]int g0/0/3       //切换接口
[SW-1-GigabitEthernet0/0/3]port link-type access    //配置工作模式为access
[SW-1-GigabitEthernet0/0/3]port default vlan 30       //将g0/0/3接口加入到vlan30
[SW-1-GigabitEthernet0/0/3]q   //退到上一层

进入虚接口，配置IP地址和子网掩码

[SW-1]int Vlanif 10       //进入vlanif 10 接口
[SW-1-Vlanif10]ip address 192.168.10.254 24       //配置IP地址和子网掩码
[SW-1-Vlanif10]int vlanif 20   //切换接口
[SW-1-Vlanif20]ip address 192.168.20.254 24       //配置IP地址和子网掩码
[SW-1-Vlanif20]int vlanif 30   //切换接口
[SW-1-Vlanif30]ip address 192.168.30.254 24       //配置IP地址和子网掩码
