一、什么是看门狗

“看门狗”会产生一个周期性中断，系统软件在中断产生后要清除其中断标志，若超过其设定时间未清除，则会产生一个硬复位信号对系统进行复位

主要特性：

• 提供定时功能
• 提供复位功能
• 提供定时中断

二、W601看门狗功能表述

1、定时功能

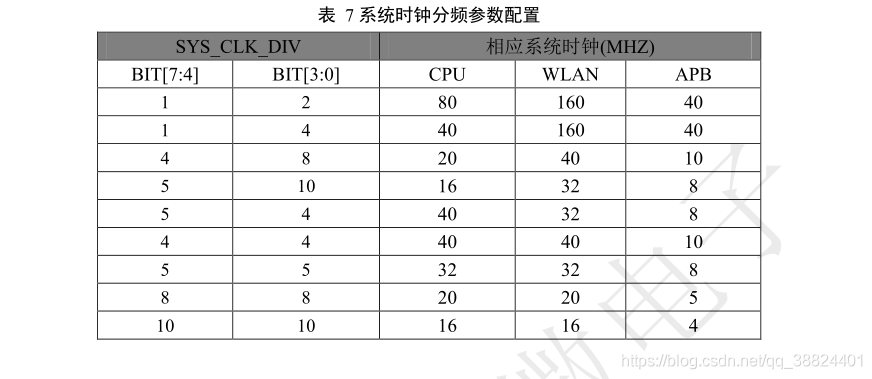

设置定时值到寄存器 WD_LD 后，设置 WDG_CTRL 的 BIT0 为 1 启动定时器，WDG 模块定时时间到会产生定时中断，通知程序处理。如果寄存器 WD_CLR 的 BIT0 不清除，则会周期产生定时中断。WD_LD 的值以 APB 时钟单位为基准，APB 的时钟从 160M 时钟分频出来

2、复位功能

设置芯片定时值 WD_LD 后，启动定时和复位功能（设置 WDG_CTRL 的 BIT1/BIT0），WDG 模块启动倒计时，定时时间到，WDG 会产生定时中断，同时如果 WD_CLR 的 BIT0 不清除，则芯片会在定时时间的下一个周期产生复位信号。

三、代码实现

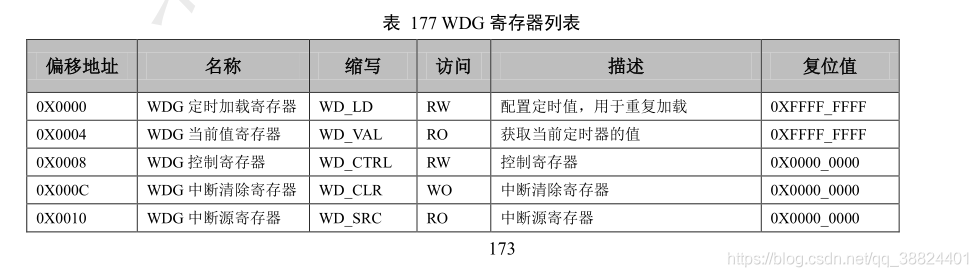

看门狗的主要寄存器

接下来就是配置这几个寄存器

void tls_watchdog_init(u32 usec)
{
	tls_sys_clk sysclk;

	tls_sys_clk_get(&sysclk);
	tls_irq_enable(WATCHDOG_INT);

	tls_reg_write32(HR_WDG_LOAD_VALUE, sysclk.apbclk * usec); 	/* 40M dominant frequency: 40 * 10^6 * (usec / 10^6) */
	tls_reg_write32(HR_WDG_CTRL, 0x3);             /* enable irq & reset */

}

上面就配置好了看门狗了，现在我们利用按键中断来进行“喂狗”，没触发一次按键中断我们就清除看门狗中断标志，这样程序就不会复位了。

void keyup_callback(void *arg)
{
   if(tls_get_gpio_irq_status(WM_IO_PA_08))
   {
   	tls_clr_gpio_irq_status(WM_IO_PA_08);
   	log_i("keyup is succceed");
   	tls_watchdog_clr();
   }
}

四、实验现象

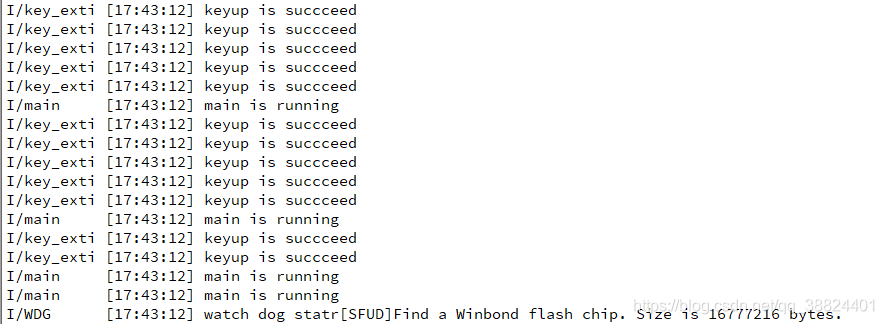

忽略上面的时间，当按下按键的时候，程序是正常执行的，当停止按按键，看门狗中断就触发了……

试验成功。
