一、W601的外部中断

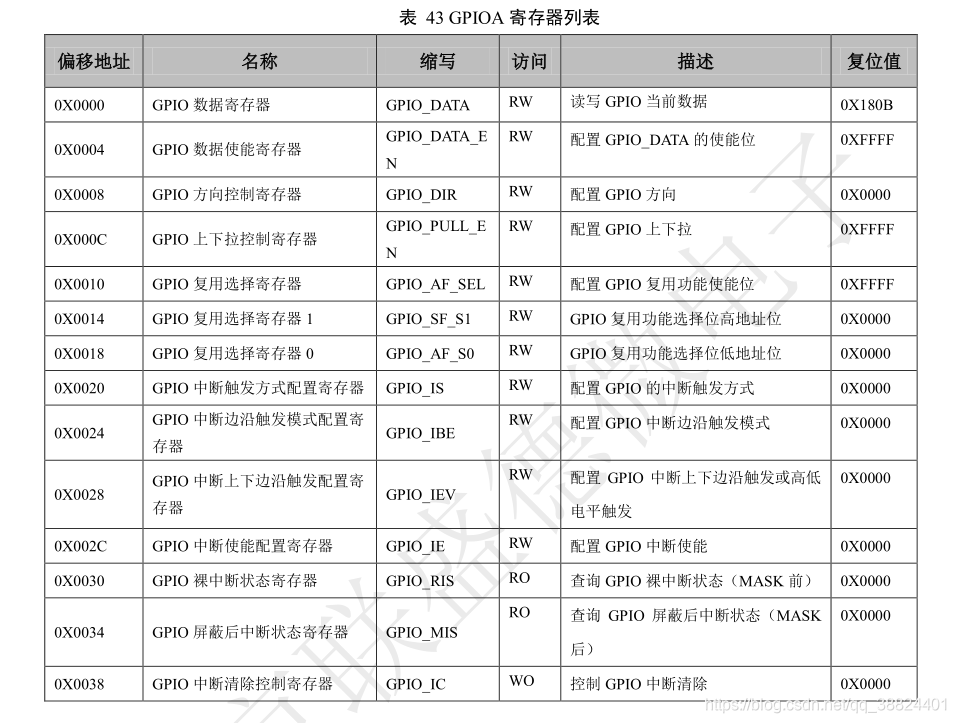

GPIO 模块提供输入信号检测功能。通过配置 GPIO 中断相关的寄存器可以实现高低电平检测以及上下沿跳变检测。当对应 IO 的输入信号符合预先设置的条件，比如说高电平触发或者上升沿触发等，即会触发 GPIO 中断，上报给 MCU 处理。MCU 需要清除相应的中断状态，以免中断误触发。

二、配置外部中断

• 配置GPIO端口为输入
• 配置中断的触发方式
  • 上升沿触发
  • 下降沿触发
  • 双边沿触发
• 使能中断
• 中断服务函数中判断中断标志位以及清除中断标志位

三、代码实现

以按键作为实例，触发按键的外部中断我们打印一下输出

void keyup_callback(void *arg);

void keyup_exti(void *arg)
{
	tls_gpio_cfg(WM_IO_PA_08,WM_GPIO_DIR_INPUT,WM_GPIO_ATTR_FLOATING);
	tls_gpio_isr_register(WM_IO_PA_08,keyup_callback,NULL);
	tls_gpio_irq_enable(WM_IO_PA_08,WM_GPIO_IRQ_TRIG_RISING_EDGE);
}

void keyup_callback(void *arg)
{
	if(tls_get_gpio_irq_status(WM_IO_PA_08))
	{
		tls_clr_gpio_irq_status(WM_IO_PA_08);
		log_i("keyup is succceed");
	}
}

就是这么简单
