本文介绍了使用C++和OpenCV库进行基本图形绘制的方法，包括如何定义椭圆和圆形，并通过具体实例展示了如何在图像上绘制这些形状。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1、命名空间std属于一个大类,主要用于防止命名重复引发的问题；

2、宏定义又名宏替换，顾名思义，类似于全局变量；

3、在同一cpp中，子函数的定义要在主函数main之前；

4、查看与编辑函数组合键Alt+F12。

5、形参就是子函数中的变量，实参就是主函数中的变量。

源码C++：

#include "stdafx.h"
#include "cv.h"
#include "highgui.h"
using namespace cv;
using namespace std;

#define WINDOW_NAME1 "【绘制图1】"
#define WINDOW_WIDTH 600

// 椭圆
void DrawEllipse(Mat img, double angle)
{
	ellipse(img,
		Point(WINDOW_WIDTH / 2, WINDOW_WIDTH / 2),
		Size(WINDOW_WIDTH/4,WINDOW_WIDTH/16),
		angle,
		0,
		360,
		Scalar(255,129,0)
		);
}
// 圆
void DrawFilledCircle(Mat img, Point center)
{
	int  thickness = -1;
	int lineType = 8;
	circle(img,
		center,
		WINDOW_WIDTH / 32,
		Scalar(0, 0, 255),
		thickness,
		lineType
		);
}

int main()
{
	Mat atomImage = Mat::zeros(WINDOW_WIDTH, WINDOW_WIDTH, CV_8UC3);
	DrawEllipse(atomImage, 0);
	DrawEllipse(atomImage, 45);
	DrawEllipse(atomImage, 90);
	DrawEllipse(atomImage, 135);
	DrawFilledCircle(atomImage, Point(WINDOW_WIDTH / 2, WINDOW_WIDTH / 2));
	imshow(WINDOW_NAME1,atomImage);
	waitKey(0);
	return(0);
}

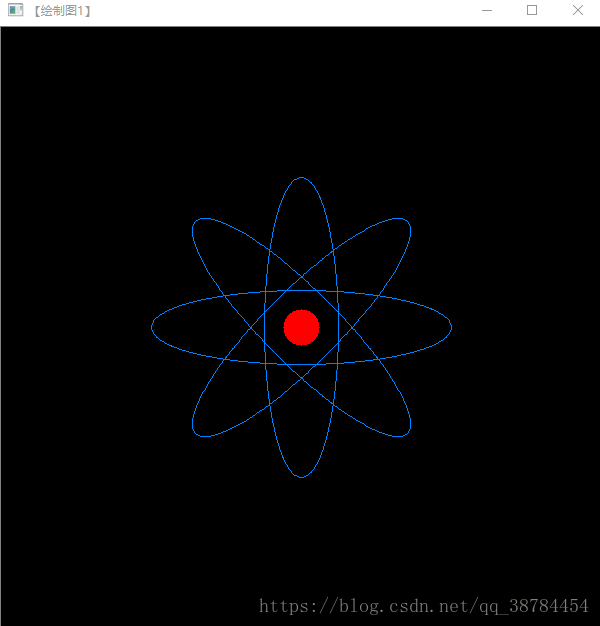

图示：
