结构描述: 用门来描述器件的功能；

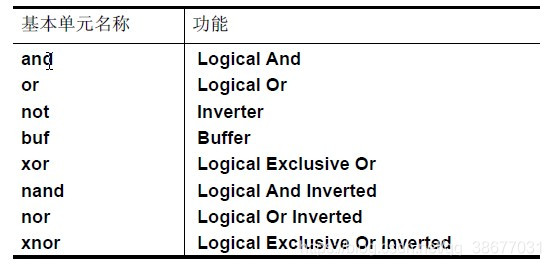

primitives(基本单元) : Verilog语言已定义的具有简单逻辑功能的功能模型(models)；基本单元是Verilog开发库的一部分。大多数ASIC和FPGA元件库是用这些基本单元开发的。基本单元库是自下而上的设计方法的一部分
在这里插入图片描述

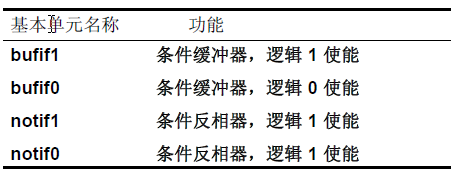

条件基本单元有三个端口：输出、数据输入、使能输入；Verilog有四种不同类型的条件基本单元
 这四种基本单元只能有三个引脚：output, input, enable；
 这些单元由enable引脚使能；
 当条件基本单元使能信号无效时，输出高阻态
在这里插入图片描述

基本单元实例化：
在端口列表中，先说明输出端口，然后是输入端口；
实例化时实例的名字是可选项；
延迟说明和信号强度说明是可选项；
模块实例化(module instantiation)
模块实例化时模块必须有一个名字；
使用位置映射时，端口次序与模块的说明相同；（实际设计中，名称映射可能更通用一些。）
comp c1 (Q, R, J, K); // Positional mapping
使用名称映射时，端口次序与位置无关
comp c2 (.i2(K), .o1(Q), .o2®, .i1(J)); // Named mapping
c
