SDS 简单动态字符串

每个 sds.h/sdshdr 结构表示一个 SDS 值：

struct sdshdr {

    // 记录 buf 数组中已使用字节的数量
    // 等于 SDS 所保存字符串的长度
    int len;
    // 记录 buf 数组中未使用字节的数量
    int free;
    // 字节数组，用于保存字符串
    char buf[];
};

为什么不使用c语言简单字符串

原因有如下

获取长度复杂度为O(1)
避免缓冲区溢出
优化策略

redis非常注重性能，于是优化是非常必要的。

减少内存重分配
空间预分配
内存的分配设计到复杂算法或可能的系统调用，比较耗时

于是，每次再字符串增长操作时，不仅仅会扩容到刚好所需的空间，而是会通过一定策略额外分配空间

惰性空间释放
字符串的缩短操作，不会进行内存重分配，而是会通过free记录起来，为未来可能存在的增长提供优化

2.链表

typedef struct listNode {

    // 前置节点
    struct listNode *prev;

    // 后置节点
    struct listNode *next;

    // 节点的值
    void *value;

} listNode;

还有有一个头节点指向表头和表尾

typedef struct listNode {

	listNode *prev;

	listNode *next;

	void *value;

}listNode;

typedef struct list{

	listNode *head;

	listNode *tail;

	unsigned  long len;

}list;

字典

/*
* 字典
** 每个字典使用两个哈希表，用于实现渐进式 rehash
*/
typedef struct dict {
// 特定于类型的处理函数
dictType *type;
// 类型处理函数的私有数据
void *privdata;
// 哈希表（2 个）
dictht ht[2];
// 记录 rehash 进度的标志，值为-1 表示 rehash 未进行
int rehashidx;
// 当前正在运作的安全迭代器数量
int iterators;
} dict;

/*
* 哈希表
*/
typedef struct dictht {
// 哈希表节点指针数组（俗称桶，bucket）
dictEntry **table;
// 指针数组的大小
unsigned long size;
// 指针数组的长度掩码，用于计算索引值
unsigned long sizemask;
// 哈希表现有的节点数量
unsigned long used;
} dictht;

table 属性是一个数组，数组的每个元素都是一个指向 dictEntry 结构的指针。
每个 dictEntry 都保存着一个键值对，以及一个指向另一个 dictEntry 结构的指针：

/*
* 哈希表节点
*/
typedef struct dictEntry {
// 键
void *key;
// 值
union {
void *val;
uint64_t u64;
int64_t s64;
} v;
// 链往后继节点
struct dictEntry *next;
} dictEntry;

/*
* 哈希表节点
*/
typedef struct dictEntry {
// 键
void *key;
// 值
union {
void *val;
uint64_t u64;
int64_t s64;
} v;
// 链往后继节点
struct dictEntry *next;
} dictEntry;

next 属性指向另一个 dictEntry 结构，多个 dictEntry 可以通过 next 指针串连成链表，从
这里可以看出，dictht 使用链地址法来处理键碰撞：当多个不同的键拥有相同的哈希值时，哈
希表用一个链表将这些键连接起来。

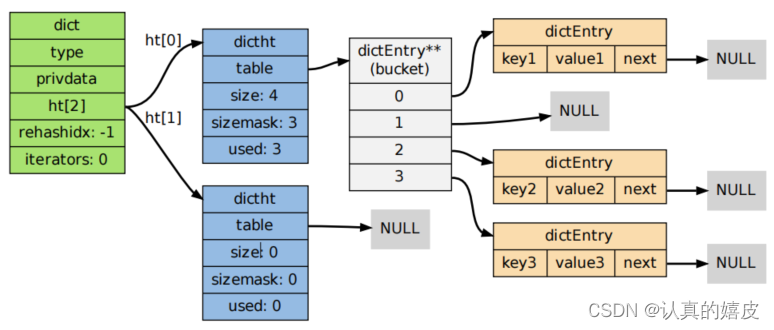

整个字典结构可以表示如下：

1.新创建的两个哈希表都没有为 table 属性分配任何空间：
• ht[0]->table 的空间分配将在第一次往字典添加键值对时进行；
• ht[1]->table 的空间分配将在 rehash 开始时进行；
2.根据字典所处的状态，将一个给定的键值对添加到字典可能会引起一系列复杂的操作：
• 如果字典为未初始化（也即是字典的 0 号哈希表的 table 属性为空），那么程序需要对 0
号哈希表进行初始化；
• 如果在插入时发生了键碰撞，那么程序需要处理碰撞；
• 如果插入新元素使得字典满足了 rehash 条件，那么需要启动相应的 rehash 程序；

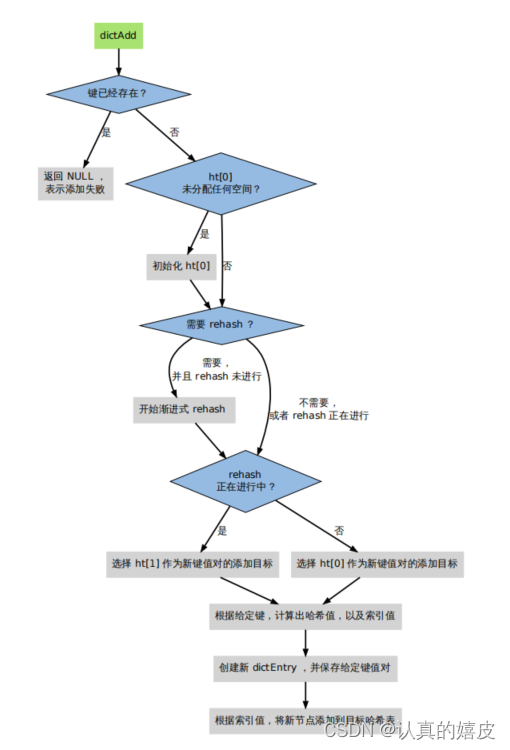

添加键的示意图

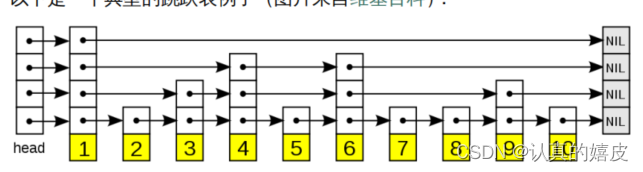

跳跃表

表头（head）：负责维护跳跃表的节点指针。
• 跳跃表节点：保存着元素值，以及多个层。
• 层：保存着指向其他元素的指针。高层的指针越过的元素数量大于等于低层的指针，为了
提高查找的效率，程序总是从高层先开始访问，然后随着元素值范围的缩小，慢慢降低层
次。
• 表尾：全部由 NULL 组成，表示跳跃表的末尾

typedef struct zskiplist {
// 头节点，尾节点
struct zskiplistNode *header, *tail;
// 节点数量
unsigned long length;
// 目前表内节点的最大层数
int level;
} zskiplist;

typedef struct zskiplistNode {
// member 对象
robj *obj;
// 分值
double score;
// 后退指针
struct zskiplistNode *backward;
// 层
struct zskiplistLevel {
// 前进指针
struct zskiplistNode *forward;
// 这个层跨越的节点数量
unsigned int span;
} level[];
} zskiplistNode;

整数集合

整数集合（intset）用于有序、无重复地保存多个整数值，它会根据元素的值，自动选择该用什
么长度的整数类型来保存元素。
举个例子，如果在一个 intset 里面，最长的元素可以用 int16_t 类型来保存，那么这个 intset
的所有元素都以 int16_t 类型来保存。
另一方面，如果有一个新元素要加入到这个 intset ，并且这个元素不能用 int16_t 类型来保存
——比如说，新元素的长度为 int32_t ，那么这个 intset 就会自动进行“升级” ：先将集合中现
有的所有元素从 int16_t 类型转换为 int32_t 类型，接着再将新元素加入到集合中。
根据需要，intset 可以自动从 int16_t 升级到 int32_t 或 int64_t ，或者从 int32_t 升级到
int64_t 。

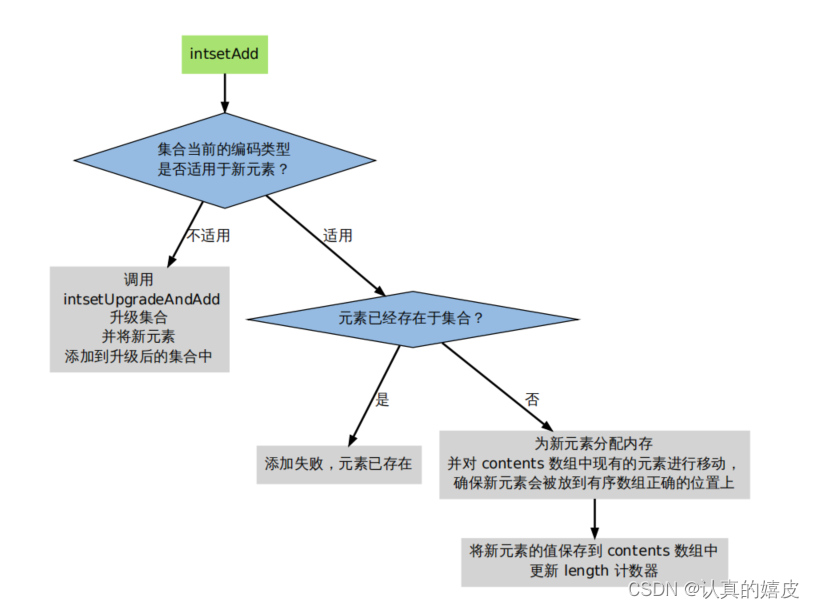

整数集合

压缩列表

Ziplist 是由一系列特殊编码的内存块构成的列表，一个 ziplist 可以包含多个节点（entry），每
个节点可以保存一个长度受限的字符数组（不以 \0 结尾的 char 数组）或者整数，包括：
• 字符数组
– 长度小于等于 63 （26 − 1）字节的字符数组
– 长度小于等于 16383 （2
14 − 1）字节的字符数组
– 长度小于等于 4294967295 （2
32 − 1）字节的字符数组
• 整数
– 4 位长，介于 0 至 12 之间的无符号整数
– 1 字节长，有符号整数
– 3 字节长，有符号整数
– int16_t 类型整数
– int32_t 类型整数
– int64_t 类型整数
因为 ziplist 节约内存的性质，它被哈希键、列表键和有序集合键作为初始化的底层实现来使用

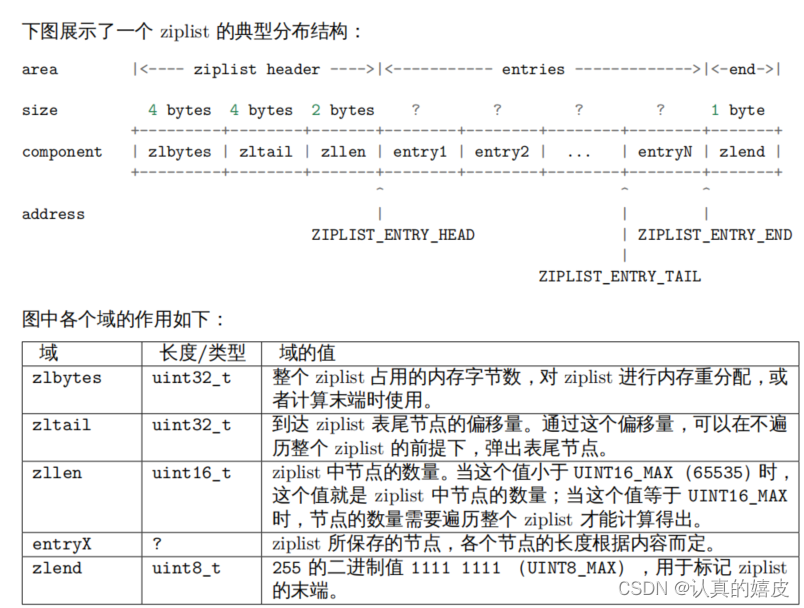

ziplist的构成
ziplistnode

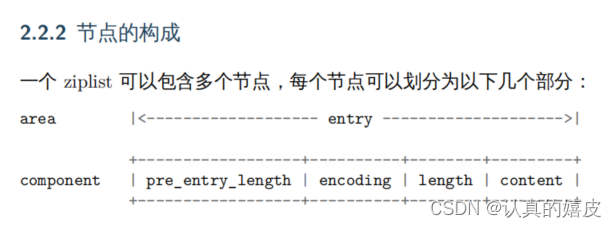

entry
pre_entry_length 记录了前一个节点的长度，通过这个值，可以进行指针计算，从而跳转到上一个节点。
encoding 和 length 两部分一起决定了 content 部分所保存的数据的类型（以及长度）。
content 部分保存着节点的内容，它的类型和长度由 encoding 和 length 决定。
