字检测算法实现

适用性

横板文本检测
竖版局检测
多列布局检测
类表格布局检测

1. 通用文字检测方法

对于竖版，先垂直检测识别出文字列，再逐列水平检测，识别出单个文字。再增加预处理、文字大小计算、参数调节等步骤来调节效果。
核心代码如下：

vertical_kernel = cv2.getStructuringElement(cv2.MORPH_RECT, params['vertical_kernel'])
dilated_col = cv2.morphologyEx(thresh, cv2.MORPH_CLOSE, vertical_kernel, iterations=3)
# 查找文字列轮廓
text_contours, _ = cv2.findContours(dilated_col, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
for i, cnt in enumerate(text_contours):
    x, y, w_cnt, h_cnt = cv2.boundingRect(cnt)
    roi = thresh[y:y+h_cnt, x:x+w_cnt]
    horizontal_kernel = cv2.getStructuringElement(cv2.MORPH_RECT, params['horizontal_kernel'])
    clean_roi = cv2.morphologyEx(roi, cv2.MORPH_CLOSE, horizontal_kernel)
    char_contours, _ = cv2.findContours(clean_roi, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
    # 按垂直位置排序字符
    sorted_chars = sorted(char_contours, key=lambda c: cv2.boundingRect(c)[1])
    for char in sorted_chars:
    	# 最终文字
    	cx, cy, cw, ch = cv2.boundingRect(char)

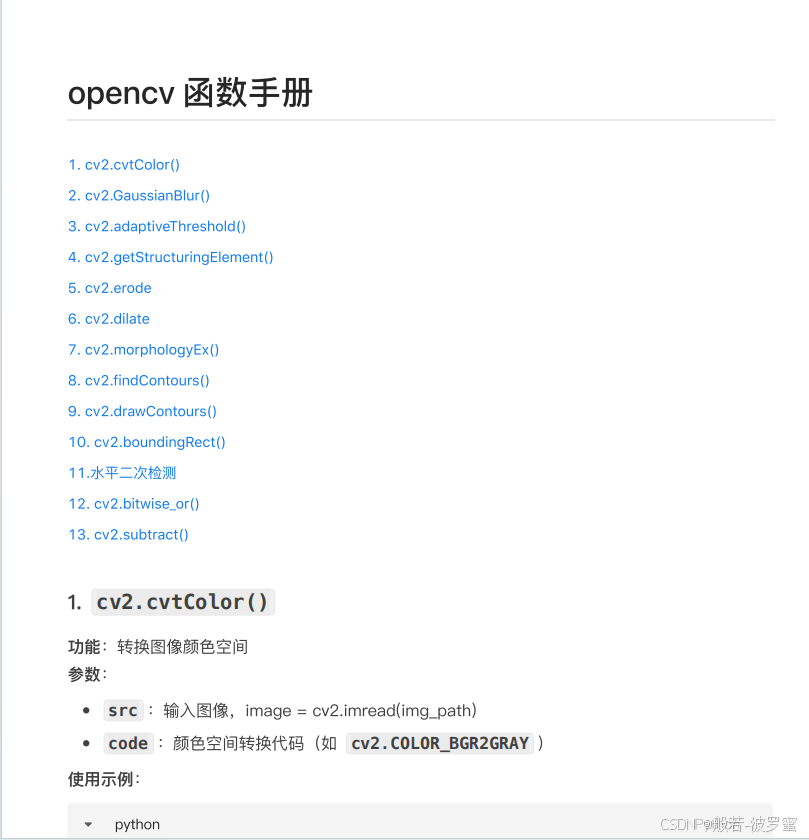

opencv 文字检测需要的函数手册与函数执行后的效果图见：https://download.youkuaiyun.com/download/qq_38418314/90927136
在这里插入图片描述

1. 类表格布局优化方法

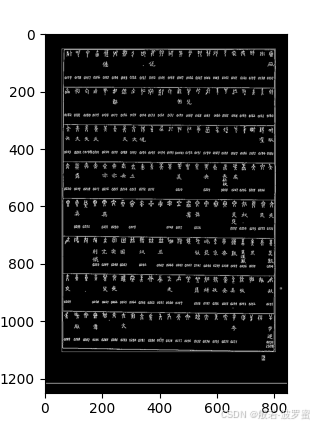

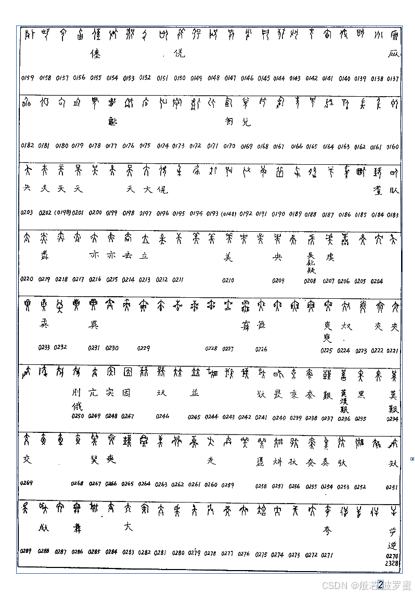

如图，由于图像四周有封闭的边框，针对这种格式，正常的检测算法会把矩形框内部所有当作一个整体，导致检测失败。

1.1 解决思路：

既然由于最外层边框导致，那就想办法去除边框。由于这个布局和表格相似，想到是否可以用表格检测的算法来进行矫正。恰好opencv中提供了表格线去除的方法。

1.2 核心函数

table_mask = cv2.bitwise_or(horizontal, vertical)

作用：合并水平和垂直表格线的掩膜，生成一个完整的表格结构掩膜。通过逻辑或操作（OR），将两者的白色像素（值为255的区域）合并，得到完整的表格线区域。

参数说明：
horizontal：水平线掩膜（二值图像）。
vertical：垂直线掩膜（二值图像）。
table_mask：输出图像，包含所有水平和垂直表格线。

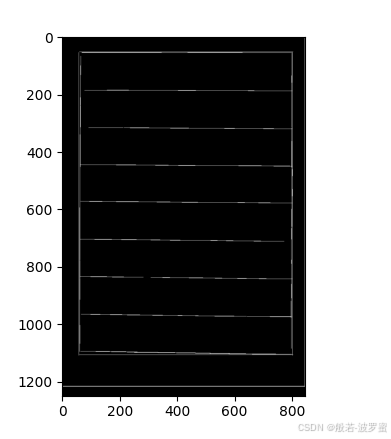

效果：合并后的 table_mask 会包含所有检测到的表格线，无论水平还是垂直方向。
在这里插入图片描述

thresh = cv2.subtract(thresh, table_mask)

作用：从原始二值图像中减去表格线掩膜，目的是去除表格线，保留其他内容。subtract() 会逐像素执行减法操作，如果表格线在 thresh 中是白色（255），则减去后这些区域会变为黑色（0），从而消除表格线。
参数说明
thresh：原始二值图像（可能包含文字和表格线）。
table_mask：表格线掩膜。
输出 thresh：去除表格线后的图像。

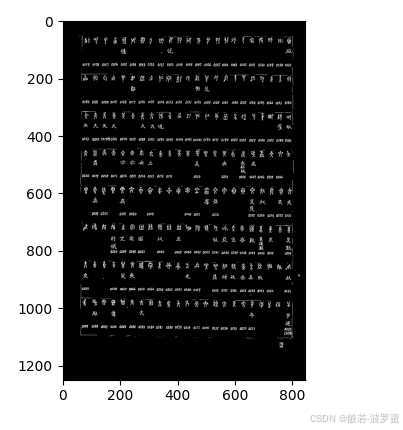

效果：
在这里插入图片描述

1.3 完整代码：

image = cv2.imread(img_path)
# 转换为灰度图
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
blurred = cv2.GaussianBlur(gray, params['gaussian_kernel'], 0)
# 二值化（黑底白字）
thresh = cv2.adaptiveThreshold(blurred, 255,
                             cv2.ADAPTIVE_THRESH_GAUSSIAN_C,
                             cv2.THRESH_BINARY_INV, params['block_size'], 4)

# 检测水平线
h_kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (30,1))
horizontal = cv2.morphologyEx(thresh, cv2.MORPH_OPEN, h_kernel, iterations=2)

# 检测垂直线
v_kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (1,30))
vertical = cv2.morphologyEx(thresh, cv2.MORPH_OPEN, v_kernel, iterations=2)

# 合并并去除表格线
table_mask = cv2.bitwise_or(horizontal, vertical)
thresh = cv2.subtract(thresh, table_mask)
