Cadence Allegro 将元器件放到指定的坐标上

最新推荐文章于 2025-07-20 13:45:49 发布
最新推荐文章于 2025-07-20 13:45:49 发布
阅读量1w 收藏 10
点赞数 3
CC 4.0 BY-SA版权
分类专栏： cadence 文章标签： cadence allegro PCB
By 张小鸿
本文链接：https://blog.youkuaiyun.com/qq_38376586/article/details/86698997
本文介绍了一种在电子设计自动化(EDA)软件中精确放置单机元器件的方法。通过使用Move模式并输入具体坐标，可以将元器件准确地放置在设计图纸上的指定位置，此位置指的是元器件的中心点。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

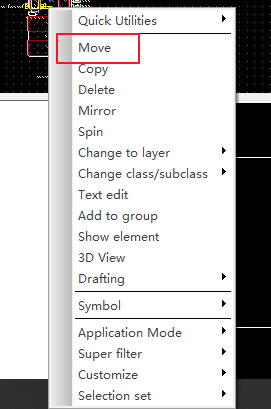

1.单机元器件，选中元器件，然后右击，选择Move模式
image_1d2e3sjn21j631iq4rfr6u6cal9.png-17.2kB

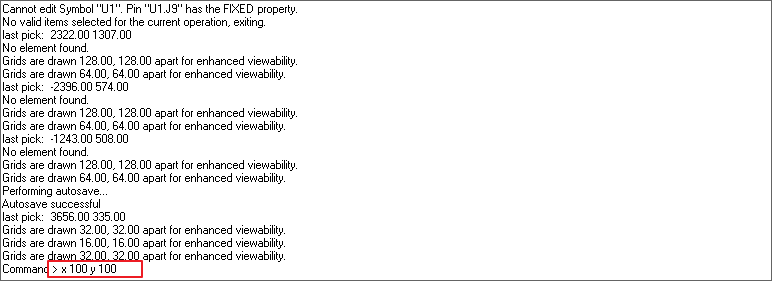

2.在命令行中输入x,y坐标即可将元器件放到指定坐标的位置（注意：这个位置是指元器件中心的位置！）
image_1d2e3vbpn6au19qd1u0f976ojm.png-17.3kB
