SDRAM为什么可以复用行列地址线

最新推荐文章于 2024-09-27 20:08:46 发布
最新推荐文章于 2024-09-27 20:08:46 发布
阅读量2k 收藏 10
点赞数 1
分类专栏： FPGA 文章标签： SDRAM FPGA
By 张小鸿
本文链接：https://blog.youkuaiyun.com/qq_38376586/article/details/115963200
版权

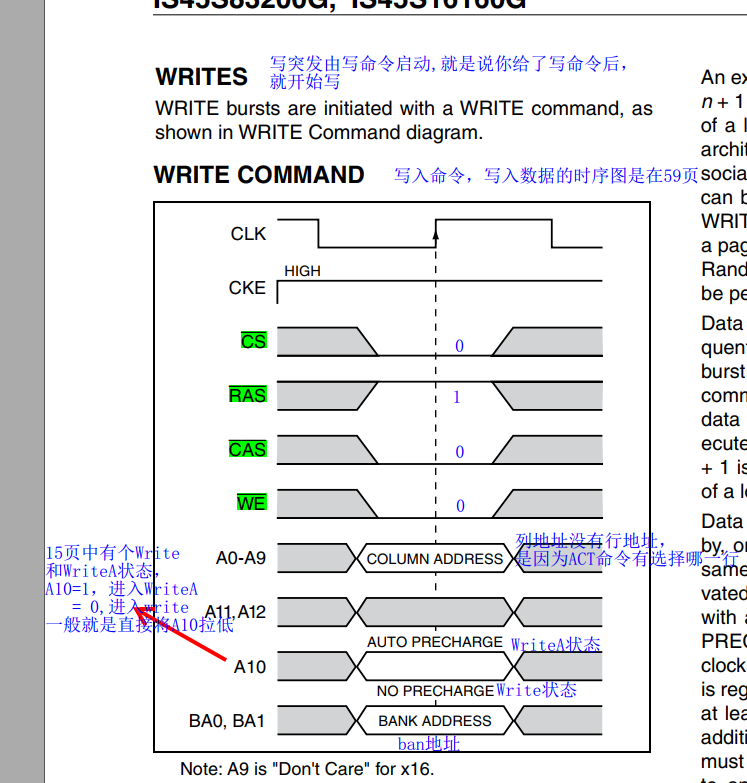

写数据命令

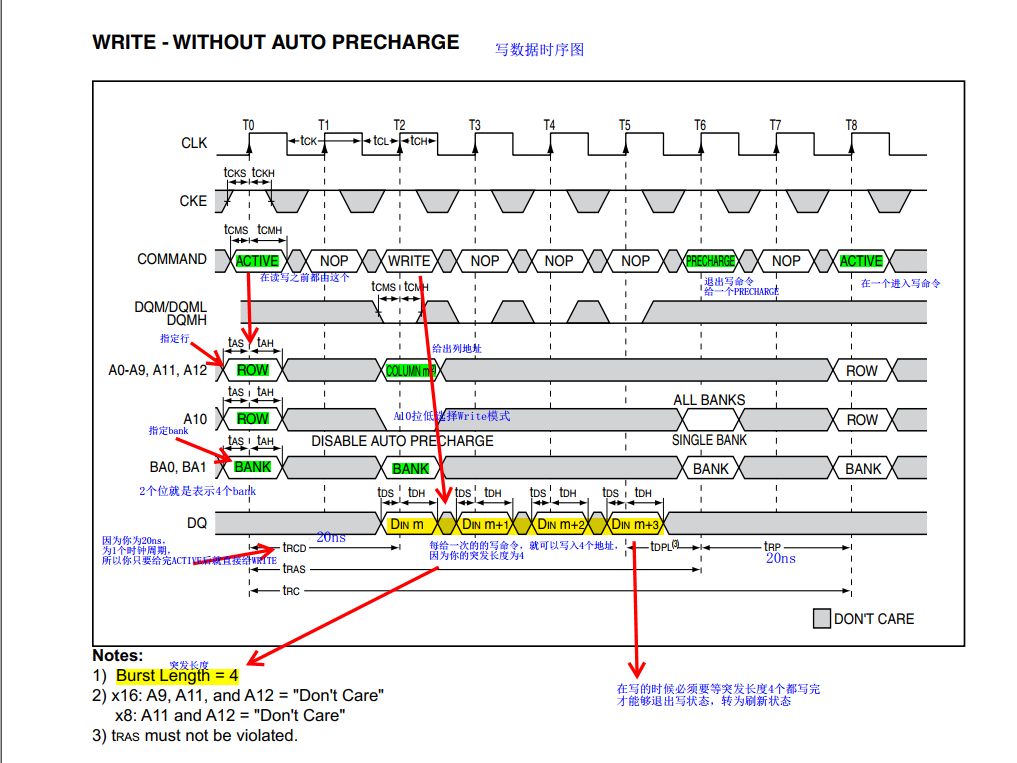

写数据时序


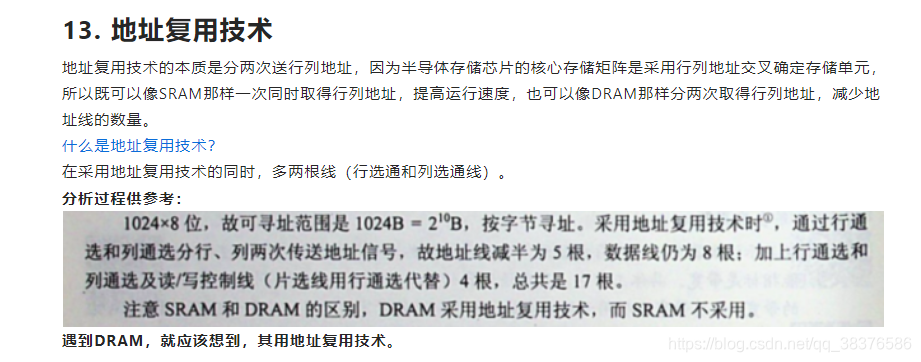

写数据命令没有row地址是因为在个ACT命令的时候，就指定了是哪一行。所以他可以复用地址线。（行和列是不同时间段给的，行地址在ACT命令的时候给，列地址后面写的时候慢慢给。因为列刷新比较多。刷新完一列才要刷新一次行）

  • 1.ACT
  • 2.Write
  • 3.PRE(要换行了，要刷新了，需要给PRE命令，不过必须要等突发长度写完了才能刷新)
