echarts柱状图重叠效果

本文介绍了一个使用ECharts实现的堆叠条形图配置案例,详细展示了如何设置图表的各项属性,包括图例、网格布局、坐标轴类型及数据系列等。通过具体的数据展示了一周内不同来源网站流量的变化趋势。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

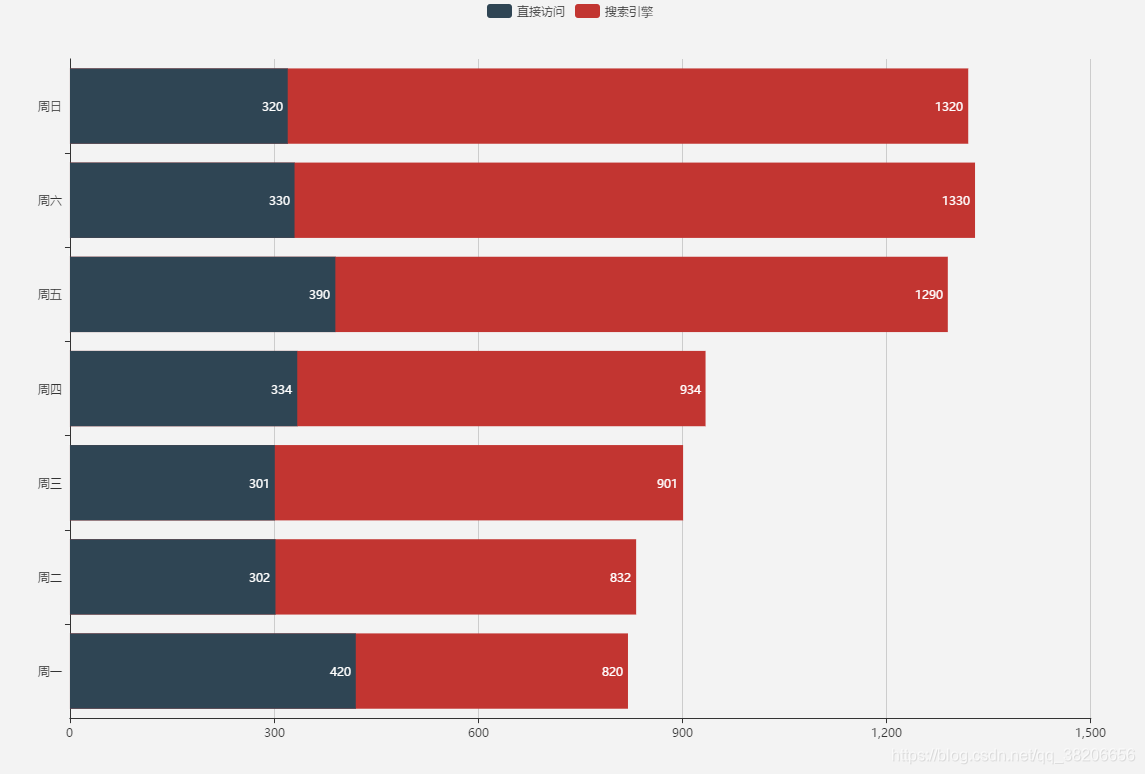

app.title = '堆叠条形图';

option = {
    tooltip : {
        trigger: 'axis',
        axisPointer : {            // 坐标轴指示器,坐标轴触发有效
            type : 'shadow'        // 默认为直线,可选为:'line' | 'shadow'
        }
    },
    legend: {
        data: ['直接访问', '邮件营销','联盟广告','视频广告','搜索引擎']
    },
    grid: {
        left: '3%',
        right: '4%',
        bottom: '3%',
        containLabel: true
    },
    xAxis:  {
        type: 'value'
    },
    yAxis: {
        type: 'category',
        data: ['周一','周二','周三','周四','周五','周六','周日']
    },
    series: [


        {
            name: '搜索引擎',
            barGap: '-100%',
            type: 'bar',

            label: {
                normal: {
                    show: true,
                    position: 'insideRight'
                }
            },
            data: [820, 832, 901, 934, 1290, 1330, 1320]
        },
        {

            name: '直接访问',
            type: 'bar',
            barGap: '-100%',
            label: {
                normal: {
                    show: true,
                    position: 'insideRight'
                }
            },
            data: [420, 302, 301, 334, 390, 330, 320]
        },
    ]
};

### ECharts 柱状图重叠遮挡问题解决方案 在处理 ECharts 柱状图中的重叠遮挡问题时,可以通过调整配置项来优化视觉效果。具体方法如下: #### 调整 `boundaryGap` 属性 当柱状图的第一条柱子或最后一条柱子遮挡 Y 轴时,通常是因为未正确设置 `boundaryGap` 属性。默认情况下,该属性为 `[true, true]`,表示 X 轴两端会保留一定空白区域[^1]。如果将其设为 `false` 或者不适当调整,则可能导致柱子与坐标轴重合。 解决办法是将 `boundaryGap` 设置回默认值 `[true, true]`,从而避免柱子覆盖到 Y 轴上。 ```javascript xAxis: { type: 'category', boundaryGap: [true, true], // 确保有边界间隙 } ``` #### 使用 `barGap` 和 `z` 控制层叠顺序 对于多个数据系列之间的重叠情况,可以利用 `barGap` 来控制柱形间的间距以及通过 `z` 参数定义绘制层次关系。例如,为了实现背景柱形的效果并防止其干扰前景柱形显示,可采用负百分比作为 `barGap` 值,并降低背景柱形的渲染优先级(即减少它的 `z` 数字)[^2][^3]。 以下是具体的代码示例展示如何操作这些参数以改善用户体验: ```javascript option = { xAxis: { type: 'category', data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun'], boundaryGap: [true, true], }, yAxis: { type: 'value' }, series: [ { name: 'Background Bar', data: [150, 220, 180, 90, 100, 140, 160], type: 'bar', itemStyle:{ color:'#ccc' // 更改颜色以便区分 }, barGap:'-100%', z:-1, }, { name: 'Foreground Bar', data: [120, 200, 150, 80, 70, 110, 130], type: 'bar', label:{show:true}, // 可选:开启标签便于查看数值 } ] }; ``` 上述例子中,“Background Bar”被设定成完全位于“Foreground Bar”的下方(`z=-1`),并且两者之间实现了无缝衔接(`barGap='-100%'`),这样即使存在部分交集也不会互相掩盖重要信息。 #### 总结 通过对 `boundaryGap`, `barGap` 和 `z` 的合理运用,能够有效缓解甚至彻底消除 ECharts 中因柱状图表设计不当而引发的各种遮盖现象。最终达到清晰直观的数据可视化目标。
