Echarts实现两两重叠柱状图

原创已于 2023-09-25 11:09:48 修改 · 5.8k 阅读

10 ·

CC 4.0 BY-SA版权

文章标签：

#echarts #前端 #javascript

于 2023-03-01 08:59:35 首次发布

echarts 专栏收录该内容

3 篇文章

订阅专栏

文章介绍了一种在ECharts中创建柱状图的方法，使得两两柱状图能重叠在一起，适用于四个及以上数据系列的情况。通过设置多个x轴和隐藏某些轴的标签，以及调整barWidth和barGap属性，实现了四组柱状图两两重叠的效果。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

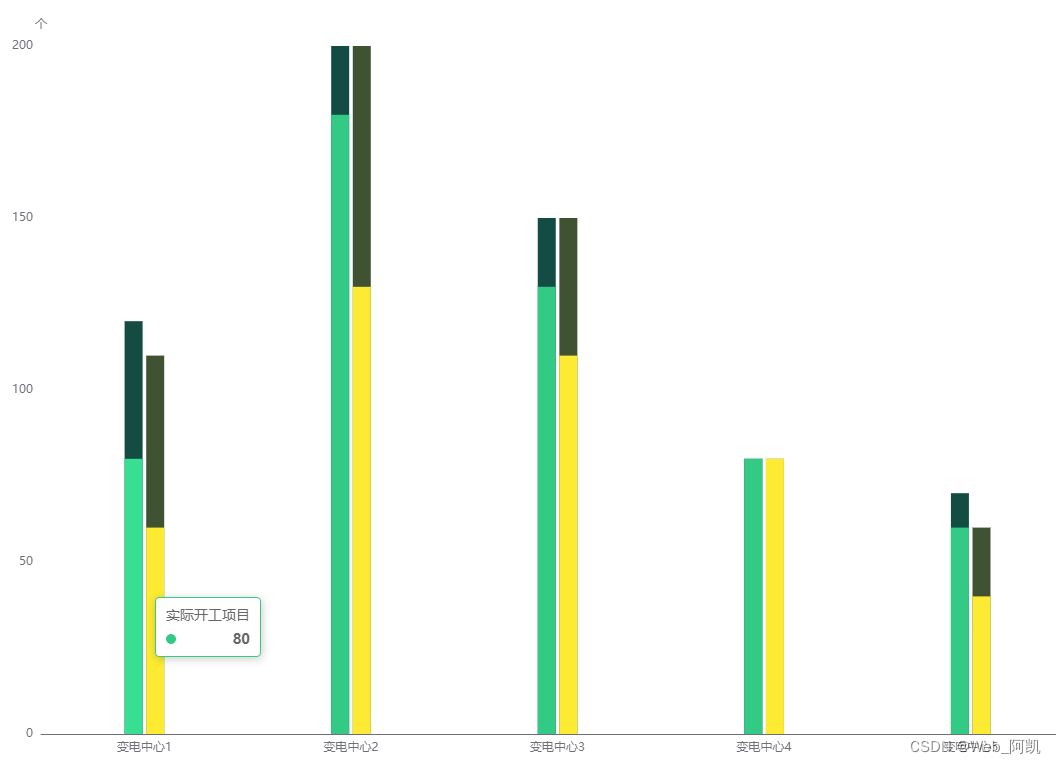

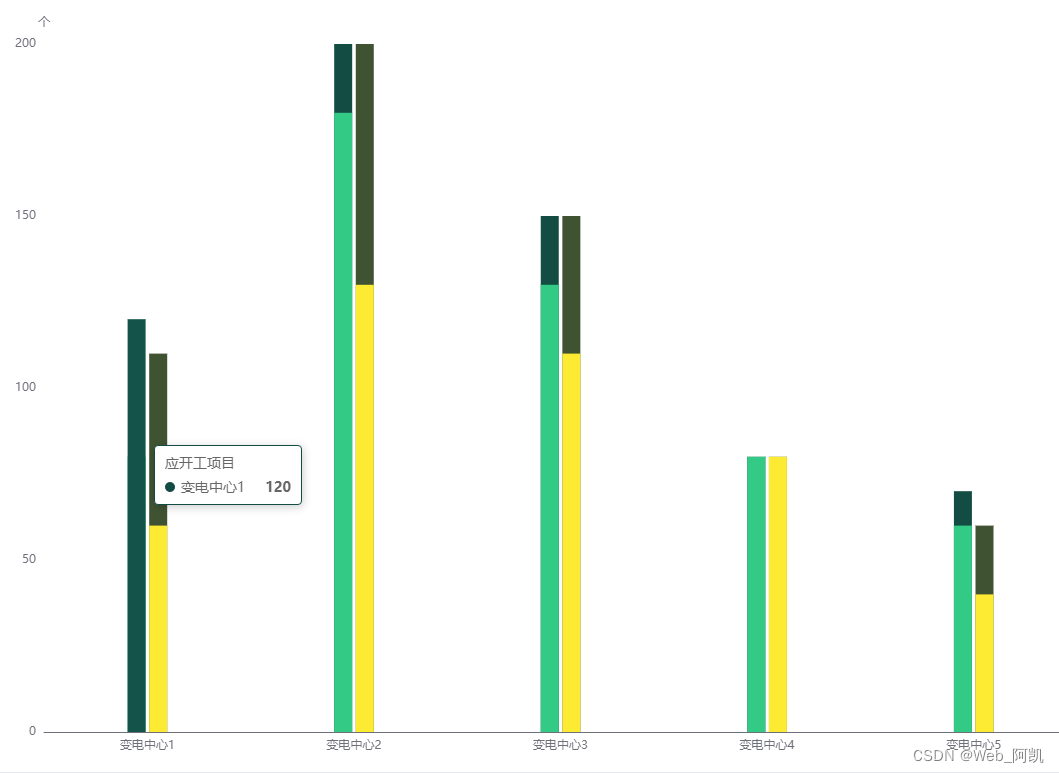

需求是实现两个柱状图重叠在一起，试过barGap: '-100%'发现都重叠在一起了，只在有两个柱状图时有效，如果是4个实现两两重叠就无法使用，以下方法可以实现两两重叠的柱状图

option = {
        tooltip: {

        },
        grid: {
            top: 40,
            left: 20,
            right: 20,
            bottom: 10,
            containLabel: true
        },

        xAxis: [{
            type: 'category',
            data: ['变电中心1', '变电中心2', '变电中心3', '变电中心4', '变电中心5'],
            axisTick: {
                show: false
            },
        }, {
           show: false,
            type: 'category',
            data: ['', '', '', '', '']
        }, {
           show: false,
            type: 'category',
            data: ['', '', '', '', '']
        }, {
           show: false,
            type: 'category',
            data: ['', '', '', '', '']
        }],
        yAxis: [{
            type: 'value',
            name: '个',
            splitLine: {
                show: false
            },

        }, {
            type: 'value',
            name: '%',
            splitLine: {
                show: false
            },

        }],
        color: ['#124C43', '#33CA85', '#E6823E', '#3F5332', '#FDEA33', '#FB0303'],
        series: [{
                name: '应开工项目',
                data: [120, 200, 150, 80, 70],
                type: 'bar',
                barMaxWidth: 18,
                xAxisIndex: 0,
                itemStyle: {
                  color: '#124C43'
                }
            },
              {name: '',type: 'bar',show:false, barWidth: 18, data: [0, 0, 0, 0], xAxisIndex: 0},
            {name: '',type: 'bar',show:false, barWidth: 18, data: [0, 0, 0, 0], xAxisIndex: 1},
            {
                name: '实际开工项目',
                data: [80, 180, 130, 80, 60],
                type: 'bar',
                barMaxWidth: 18,
                 xAxisIndex: 2,
                  itemStyle: {
                  color: '#33CA85'
                }
            },

            {
                name: '应竣工项目',
                data: [110, 200, 150, 80, 60],
                type: 'bar',
                barMaxWidth: 18,
                xAxisIndex: 1,
                 itemStyle: {
                  color: '#3F5332'
                }
            },
              {name: '',type: 'bar',show:false, barWidth: 18, data: [0, 0, 0, 0], xAxisIndex: 2},
            {name: '',type: 'bar',show:false, barWidth: 18, data: [0, 0, 0, 0], xAxisIndex: 3},
            {
                name: '实际竣工项目',
                data: [60, 130, 110, 80, 40],
                type: 'bar',
                barMaxWidth: 18,
                xAxisIndex: 3,
                 itemStyle: {
                  color: '#FDEA33'
                }
            },


        ]
    };
