STM32F103C8T6基础开发教程（HAL库）—点亮第一颗LED灯

爱学习的蒙学长

已于 2022-07-27 23:53:39 修改

阅读量3.3w

点赞数 81

分类专栏： STM32F103C8T6开发教程文章标签： stm32 单片机 arm

于 2022-07-27 23:42:36 首次发布

本文链接：https://blog.youkuaiyun.com/qq_38191568/article/details/126021237

版权

STM32F103C8T6开发教程专栏收录该内容

4 篇文章

订阅专栏

STM32F103C8T6基础开发教程目录

STM32F103C8T6基础开发教程（HAL库）—点亮第一颗LED灯

本节内容

点亮第一颗LED灯
编译并烧录HEX文件

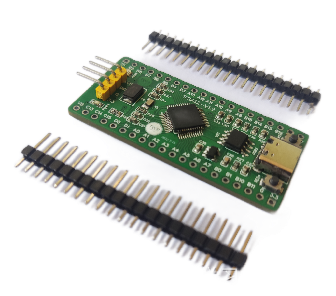

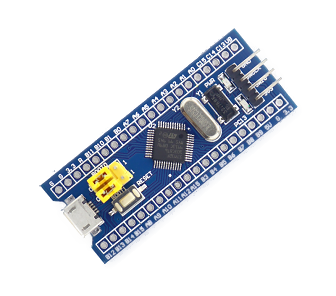

STM32F103C8T6开发板笔者选用笔者团体自行设计的最小系统开发板，以后的章节教程均采用TWRS103B-V1.3作为教学开发板，为了大家更好的快速入门，建议购买支持一下笔者，当然，如果自已手上也有其他STM32F103C68T也可以参考笔者教程进行学习，功能都是一样的！

TWRS103B-V1.3最小系统开发板与传统STM32F103C8T6最小系统开发板区别

TWRSTM32F103C8T6最小系统开发板	传统STM32C8T6最小系统开发板
支持USB下载	不支持USB下载，需要下载器
PB5自带WS2812可编程RGB彩灯	PC13自带可编程普通LED灯
引出PD0、PD1	没有引出PD0、PD1

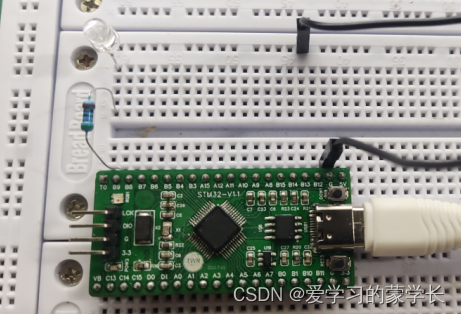

本节内容要用到的材料

在这里插入图片描述

欢迎进入蒙学长小铺进行采购：淘宝店传送门
本文末尾处提供本节源码下载（免费下载）

1.点亮第一颗LED灯

1）STM32CubeMX配置

上节已叙述了CubeMX生成第一个工程，本节将不再过多的赘述，配置LED灯输出引脚即可。

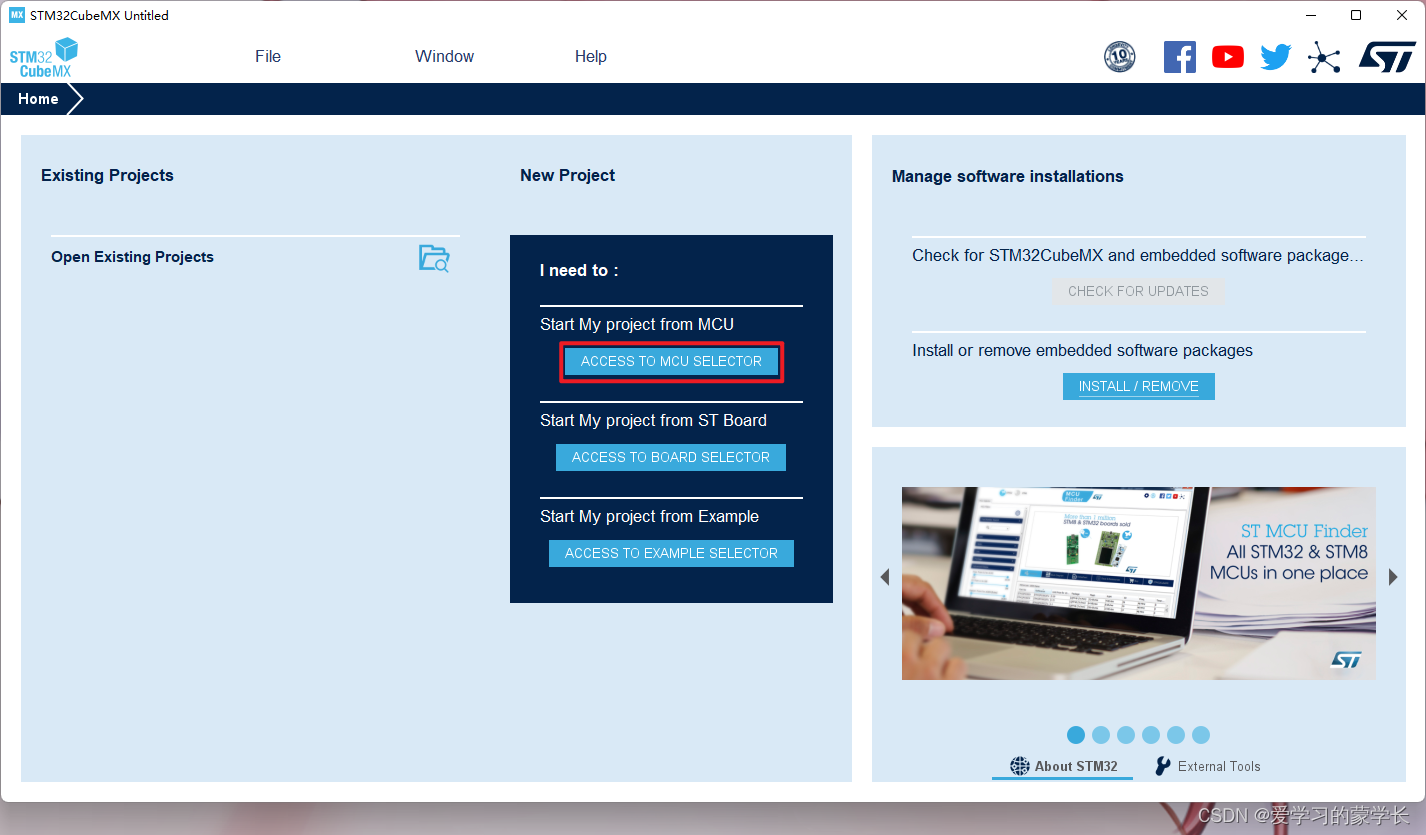

（1）打开STM32CubeMX，单击ACCESS TO MCU SELECTOR

在这里插入图片描述

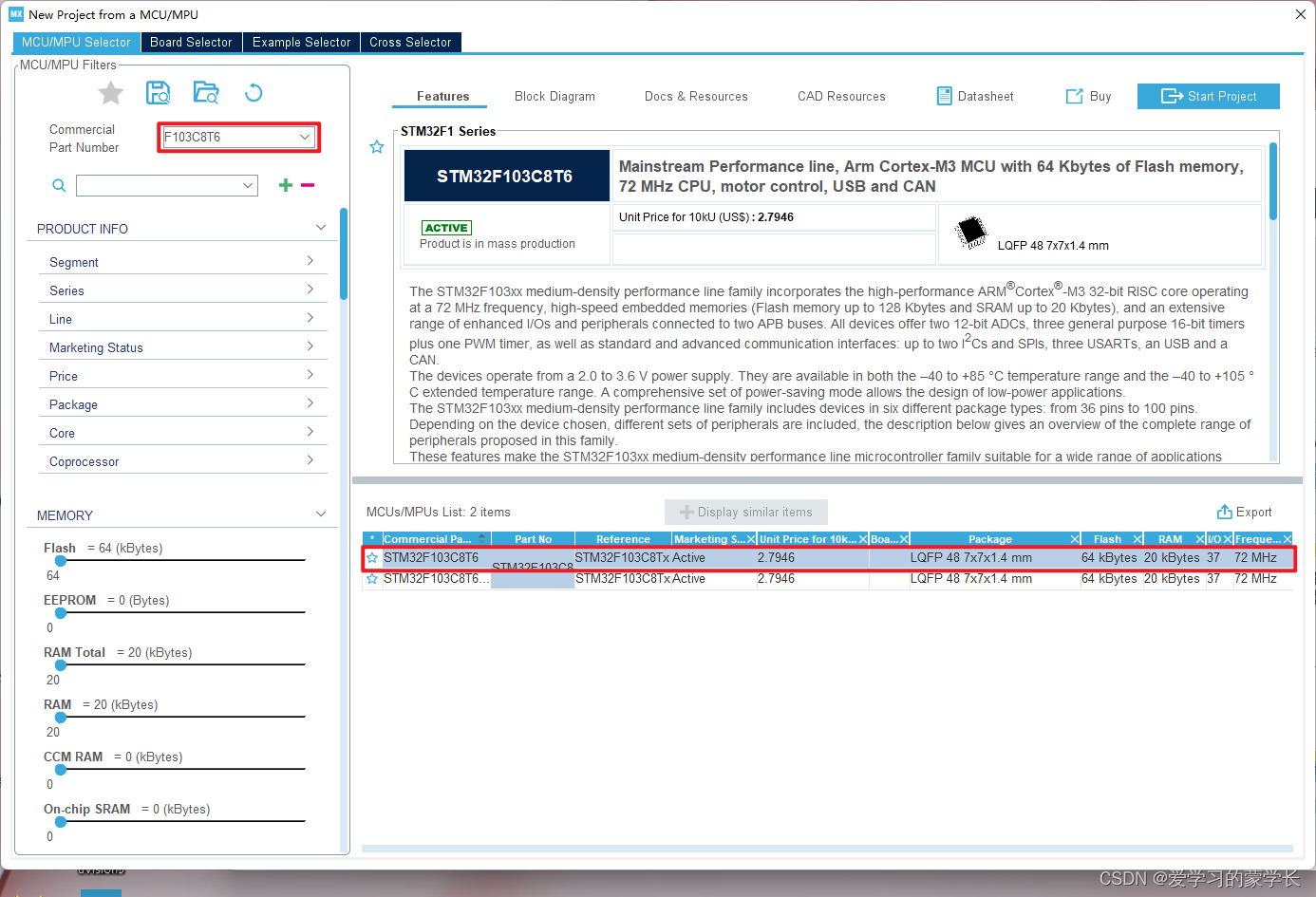

（2）CubeMX下完补丁包弹出芯片选择界面，在Commercial搜索框输入F103C8T6右下方会自动出现STM32F103C8T6，双击即可

在这里插入图片描述

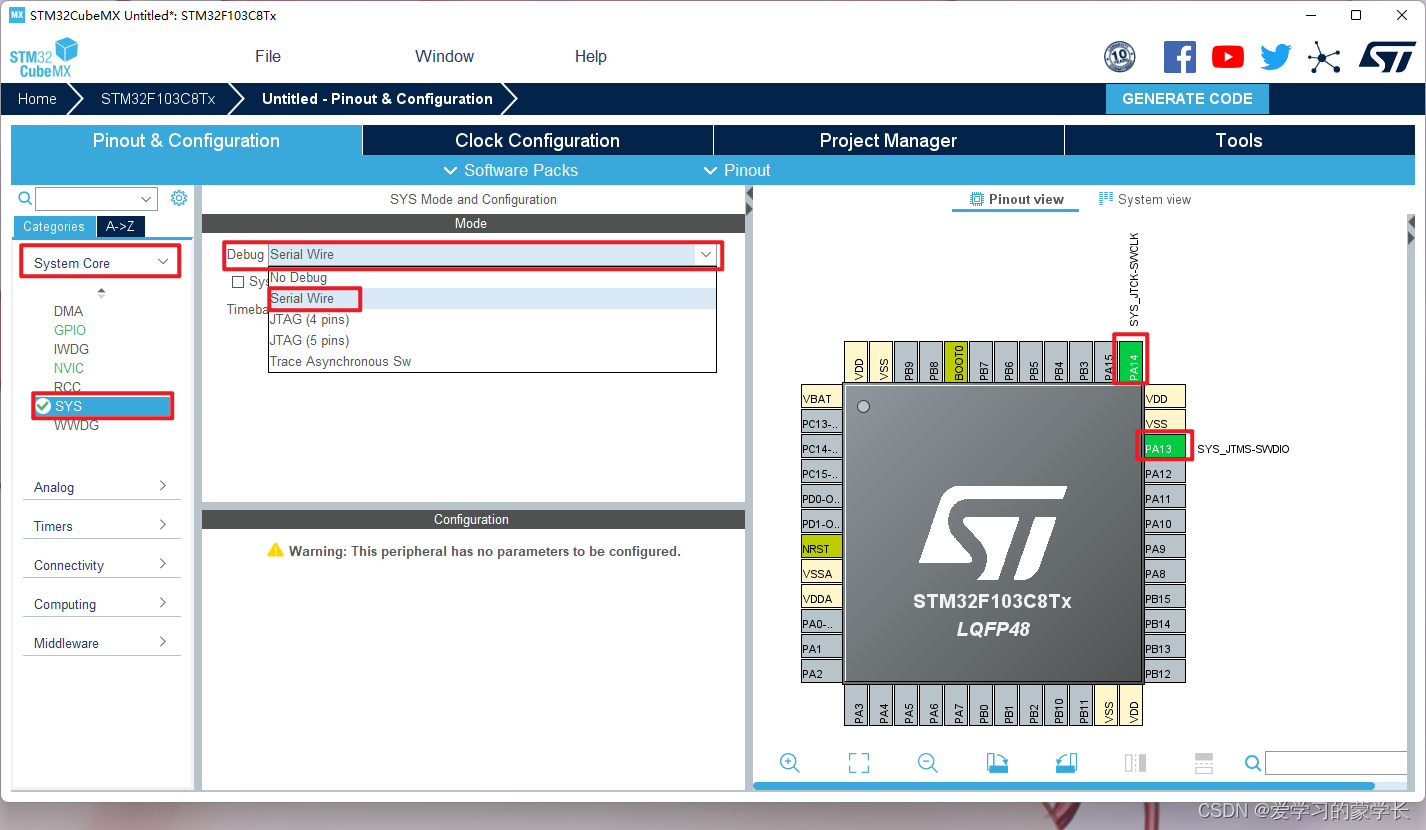

（3）进入配置界面后单击System Core（系统的核心） → SYS → Debug → Serial Wire（这个是调试模式，如果不选Serial Wire则可能会使得无法使用Stlink或Jlink下载，如果你是用串口线下载，不调试，不选也没关系），这时PA13与PA14被用来做调试的LCK和DIO口，如果引脚不够用的情况可以不配置为LCK和DIO口，可以把PA13、PA14当做普通IO口使用（新手不建议）。

在这里插入图片描述

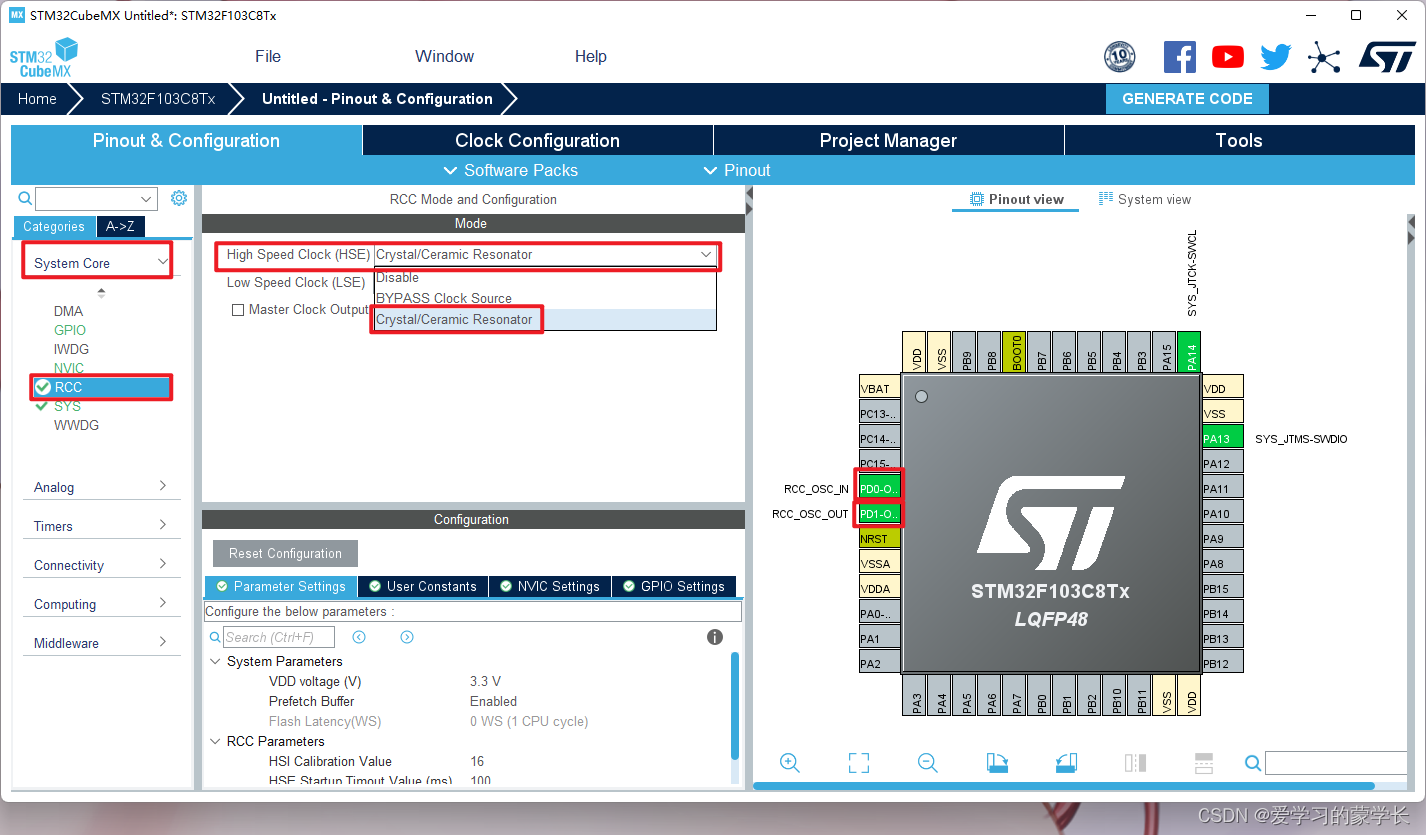

（4）单击System Core（系统的核心） → RCC（配置晶振） → High speed Clock(HSE)（高速晶振）→ Crystal/Ceramic Resonator（外部晶振，8M）（如果这里选Disable则无法使用外部高速晶振），这时PD0与PD1被用来做晶振的接口，如果不配置则可以把PD0、PD1当做普通IO口使用（新手建议跟着笔者还是进行配置）。

在这里插入图片描述

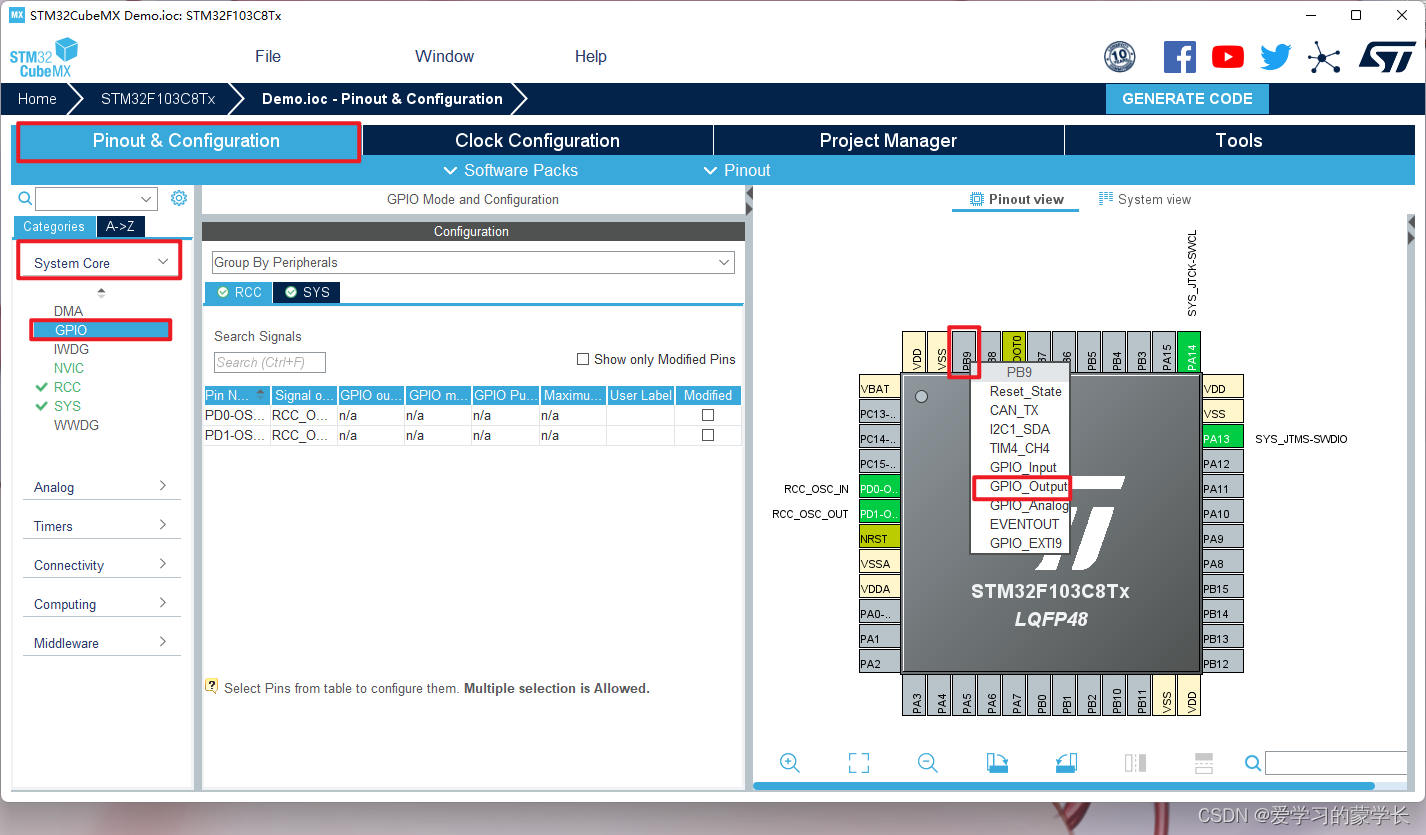

（5）依次单击Pinout & Configuration → System Core → GPIO →右边的PB9（因为笔者LEDD灯接的PB9所以这里选PB9，读者按照自己的要求自行设定） → GPIO_Output

在这里插入图片描述

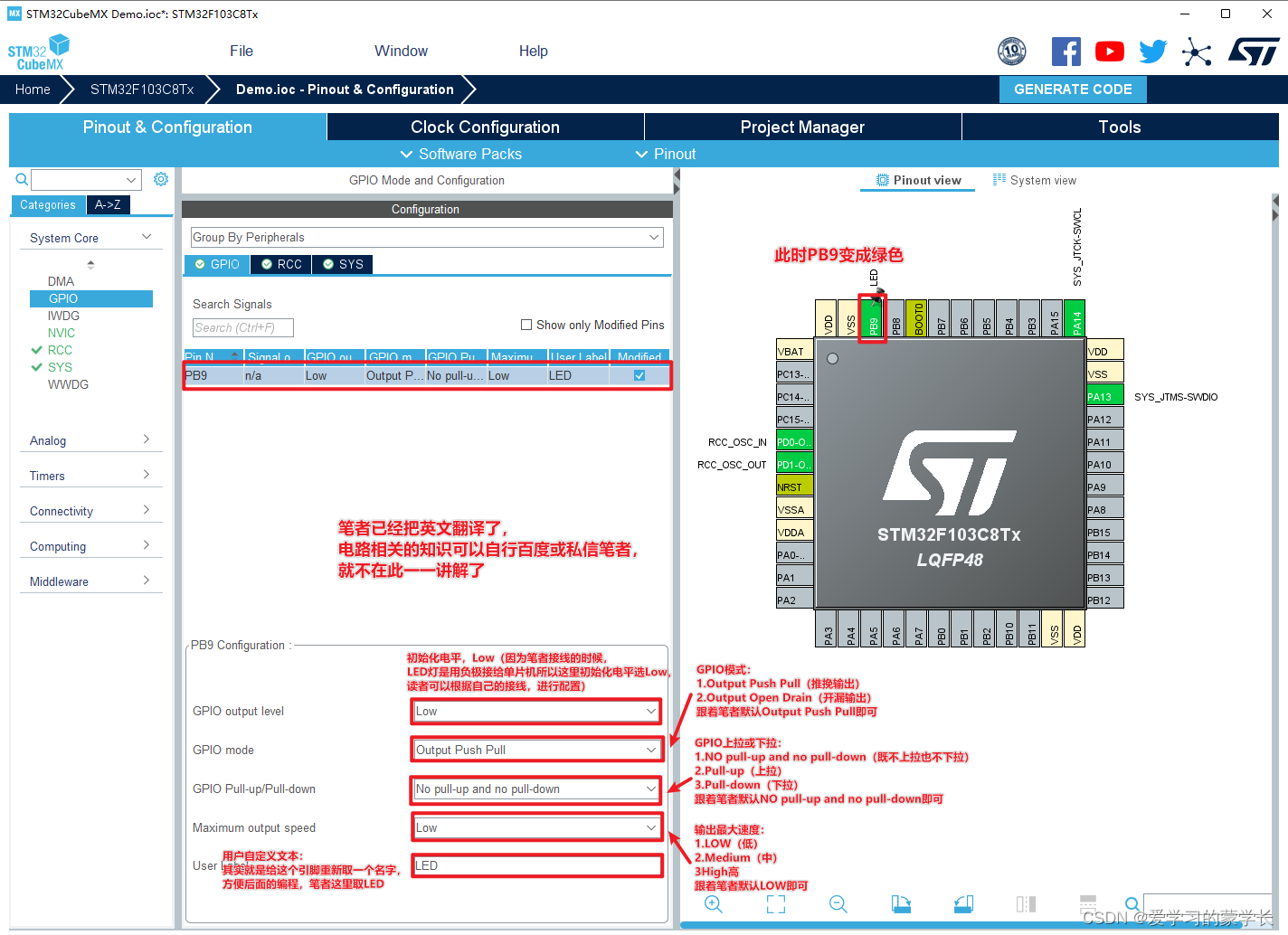

（6）设置好之后PB9变成绿色，跟着笔者继续配置

在这里插入图片描述

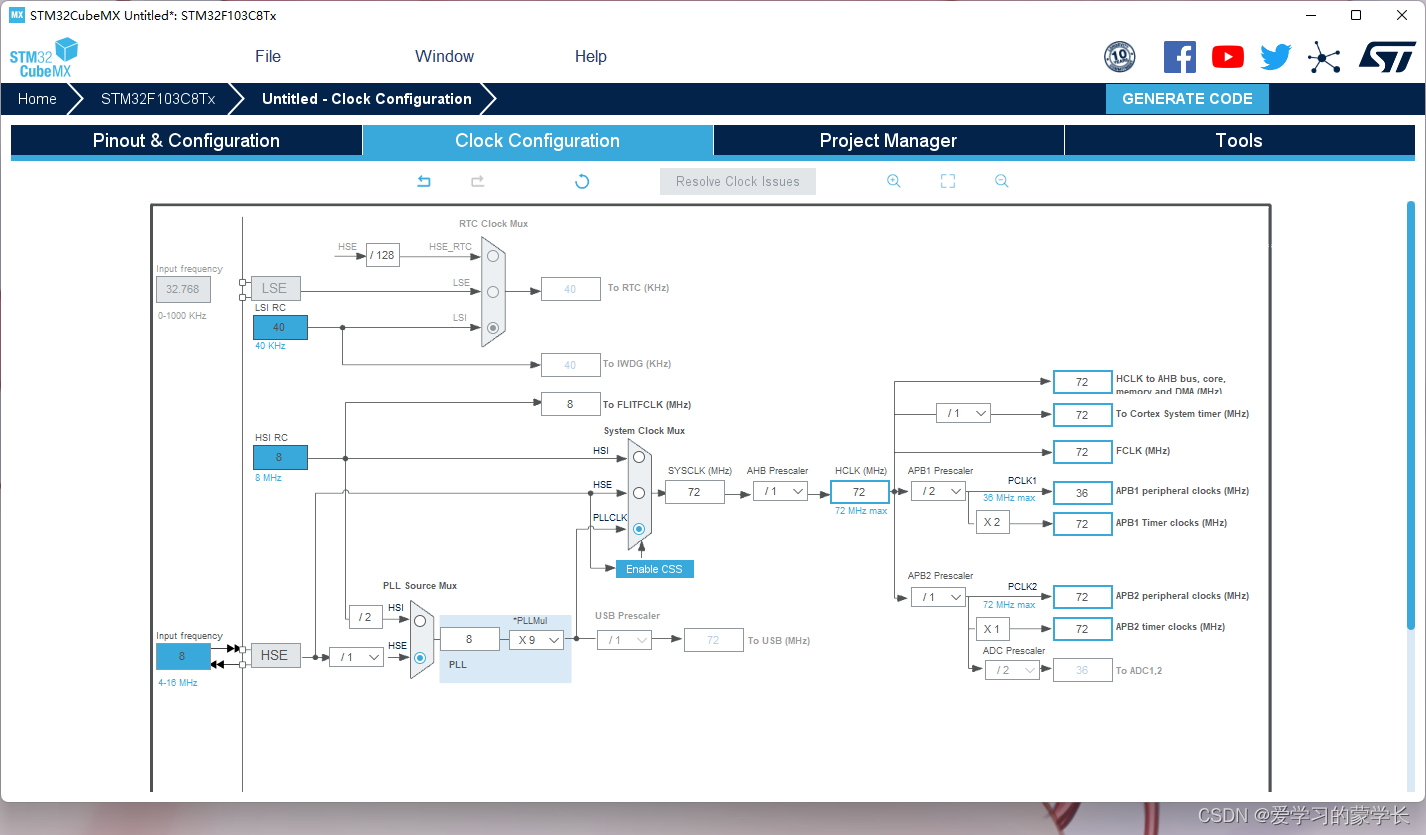

（7）单击Clock Configuration在这里输入72，按下回车 → OK，自动配置时钟频率为72Mhz

在这里插入图片描述

在这里插入图片描述

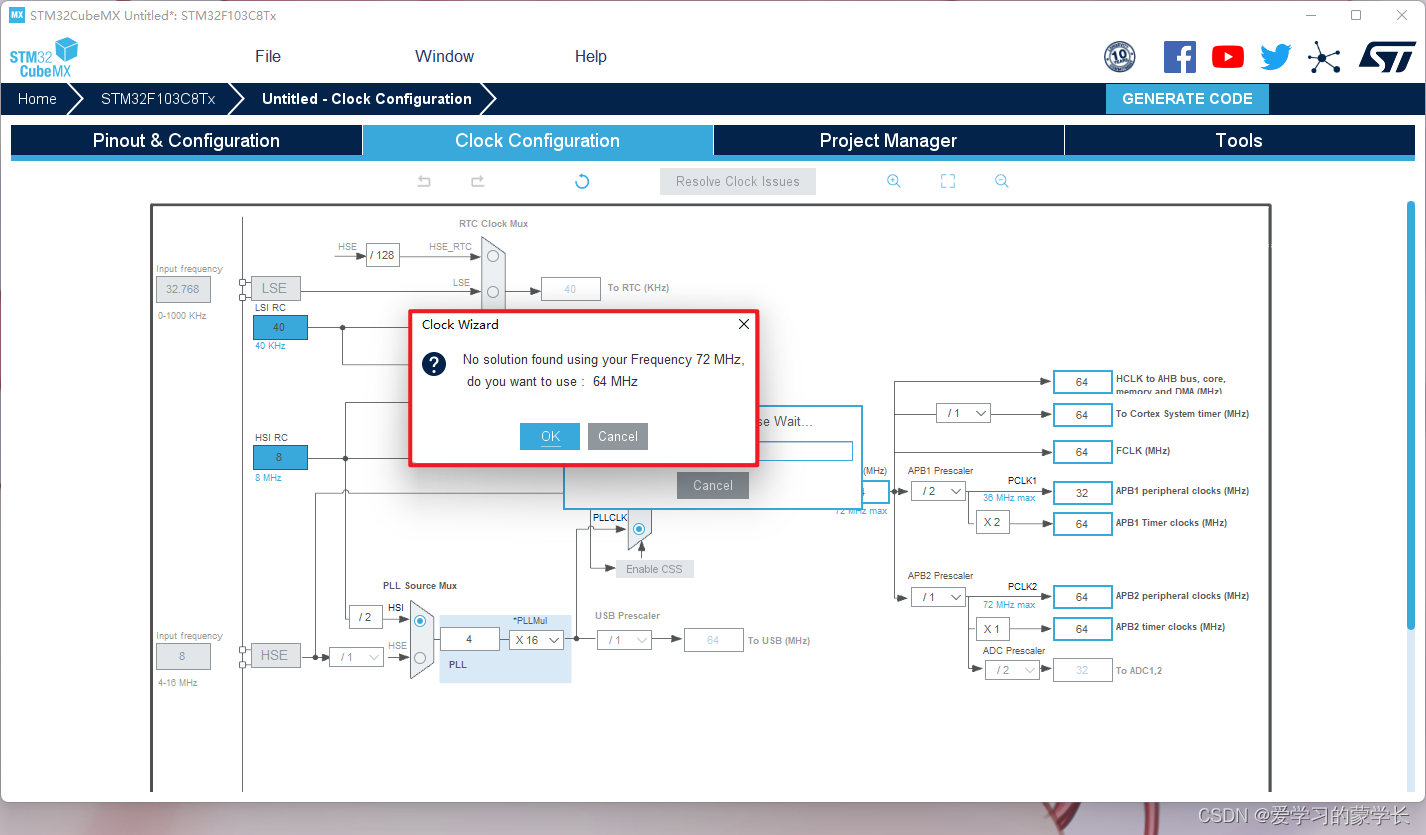

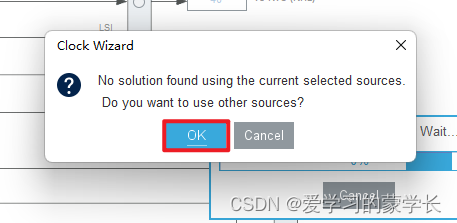

注：如果弹出这个窗口，不能使用72Mhz只能设置为64Mhz，那就是在RCC没有配置外部高速晶振，回去配置即可，如果还不行，那就是芯片选错了。

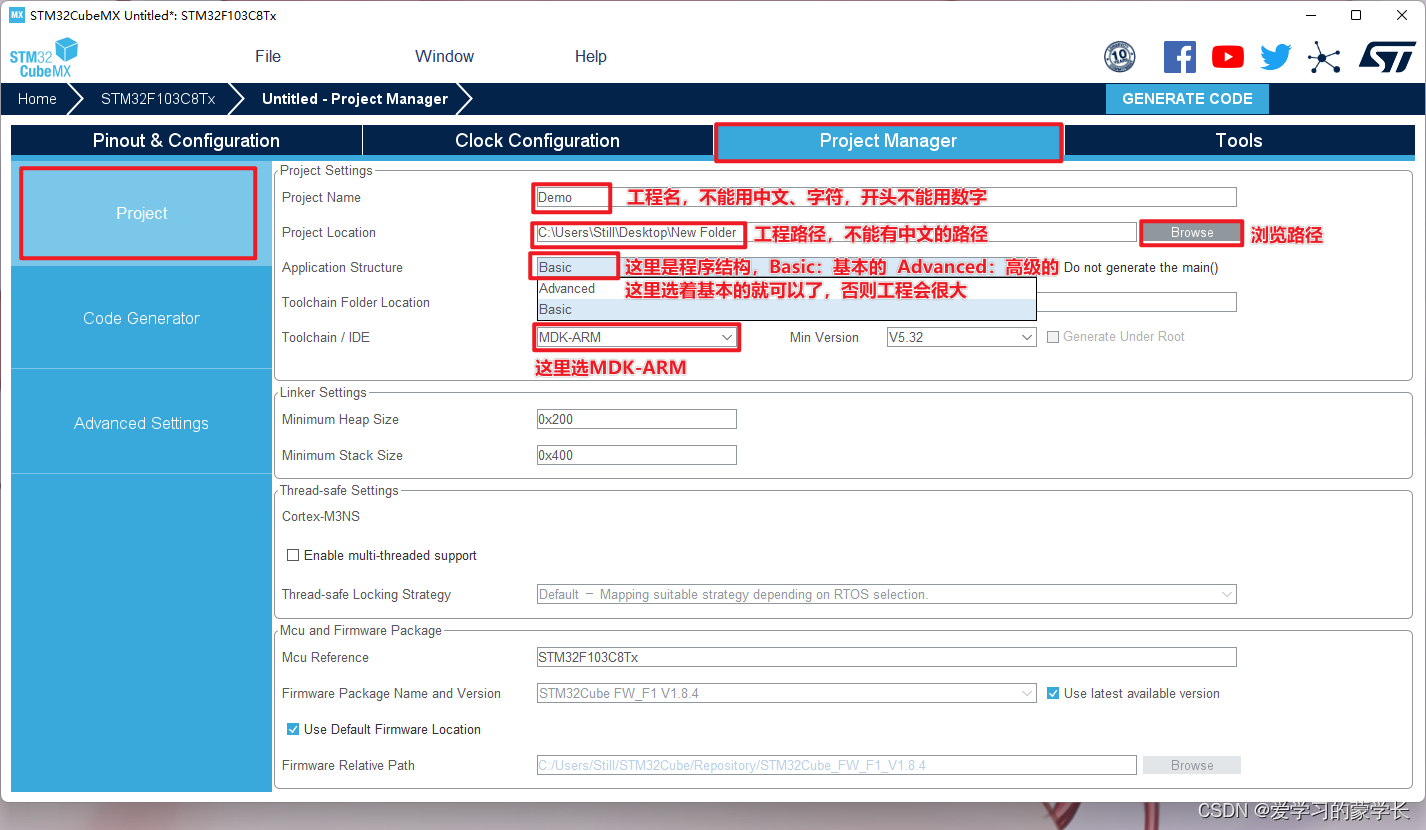

（8）单击Project Manager → Project ，配置准备要生成的工程

在这里插入图片描述

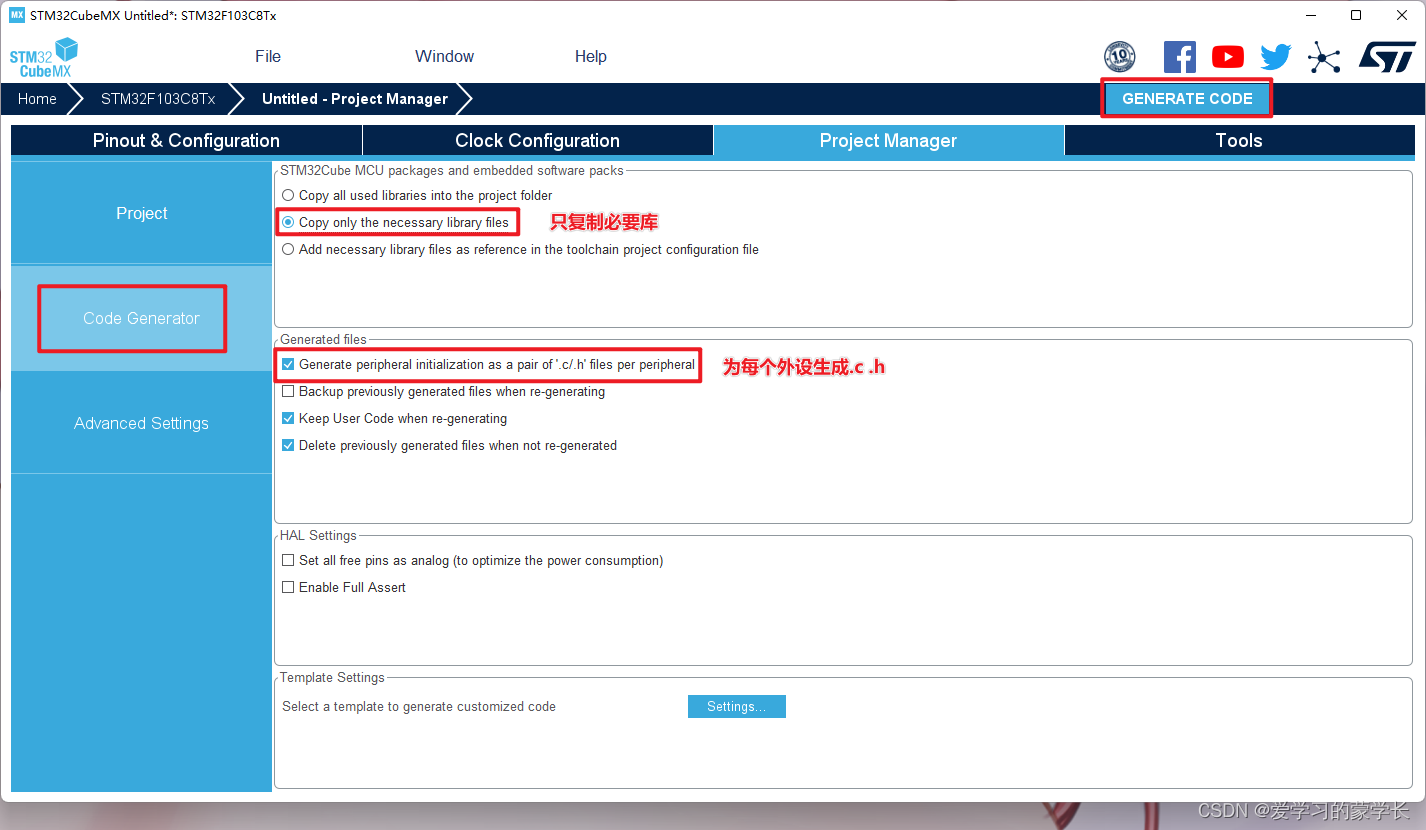

（9）单击Code Generator 单选Copy only the nacassary library files，勾选Generate peripheral…peripheral，上述的配置都设置好后就可以单击右上角的GENERATE CODE生成工程了。

在这里插入图片描述

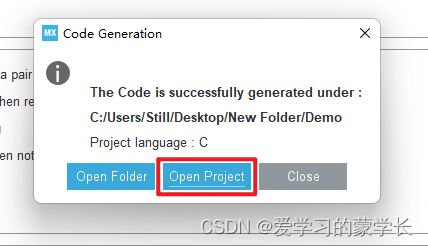

（10）打开工程

在这里插入图片描述

1）Keli5编写代码

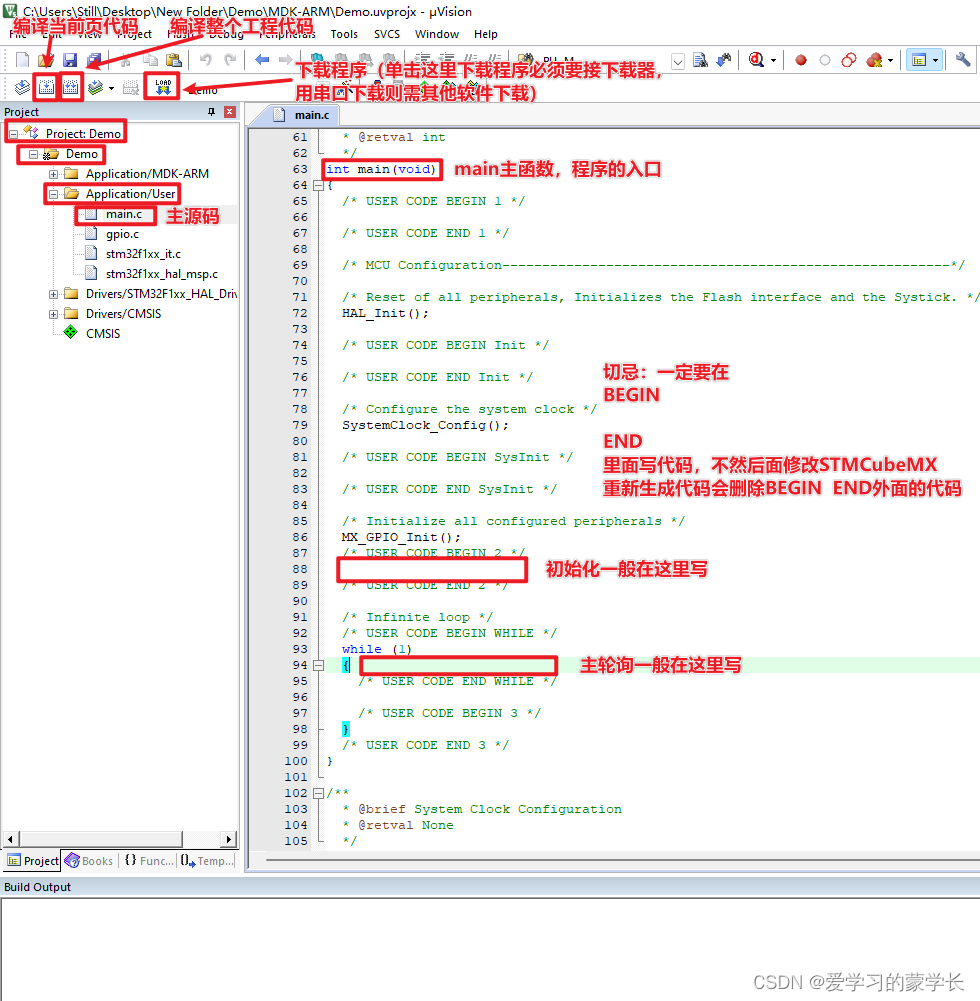

（1）打开工程后，进入Keli5软件，依次打开工程结构树，双击main.c开始写源码

切忌：一定要在BEGIN END里写代码，不然后面STM32CubeMX重新配置生成代码会删除BEGIN END外面的代码
在这里插入图片描述

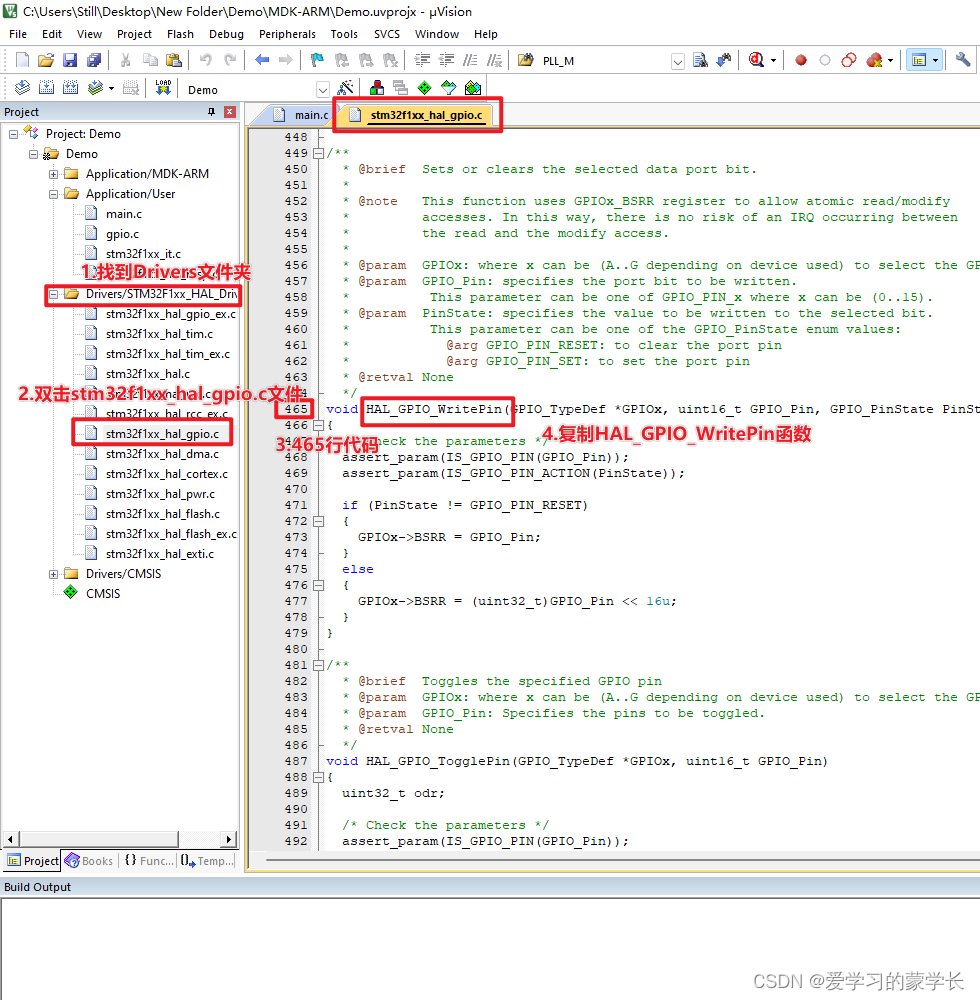

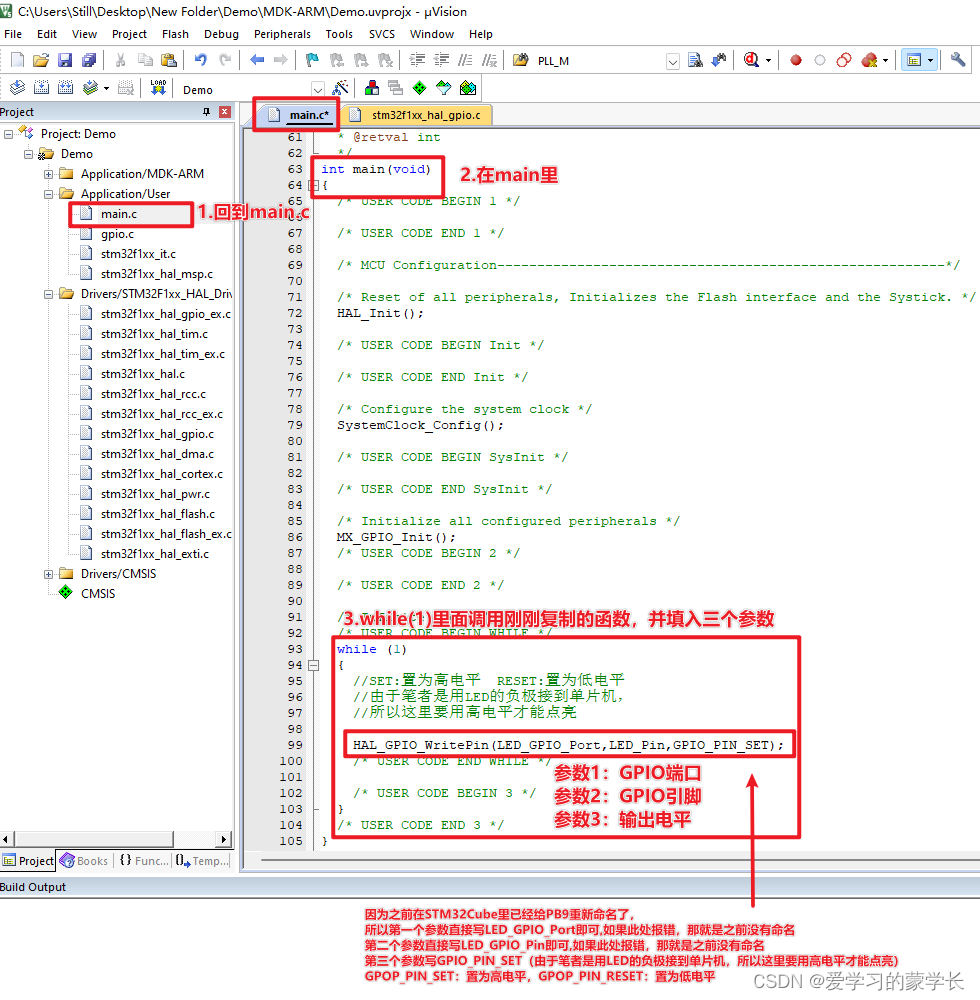

（2）找到Drivers文件夹里的stm32f1xx_hal_gpio.c（双击打开），找到第465行的HAL_GPIO_WritrPin函数，复制其函数名，并在main方法里的wihile(1)调用

在这里插入图片描述

（3）把HAL_GPIO_WritrPin函数粘贴在，main方法里的wihile(1)

在这里插入图片描述

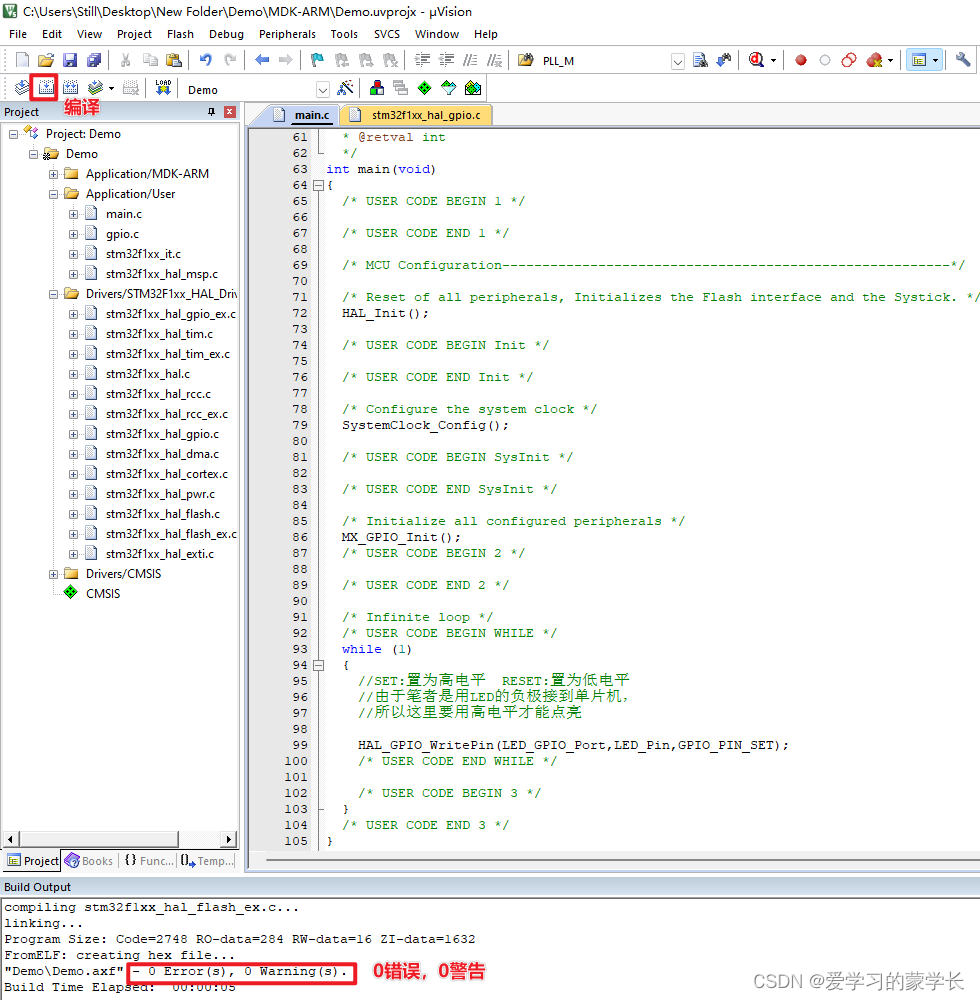

（4）左上角编译，0错误，0警告

在这里插入图片描述

2.程序烧录

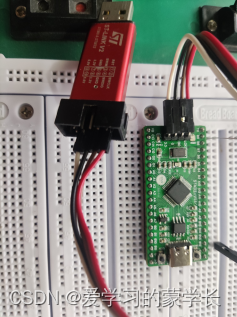

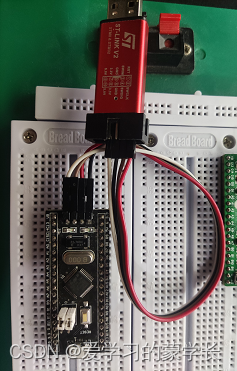

1）方式一（ST-LINK/V2）

（1）ST-LINK/V2

TWRSTM32F103C8T6最小系统开发板

传统STM32F103C8T6最小系统开发板

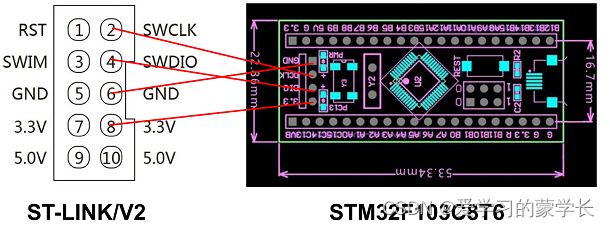

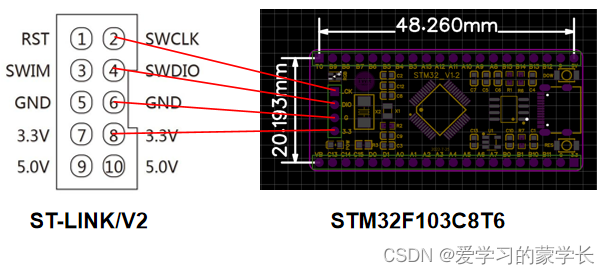

由于笔者不太理解传统STM32F103最小系统板为什么要把GND放在上面，交叉接线，每次接ST-LINK/V2的线都很繁琐，所以笔者团队按照ST-LINK/V2顺序来设计，大大提高开发效率。

（2）安装仿真器驱动

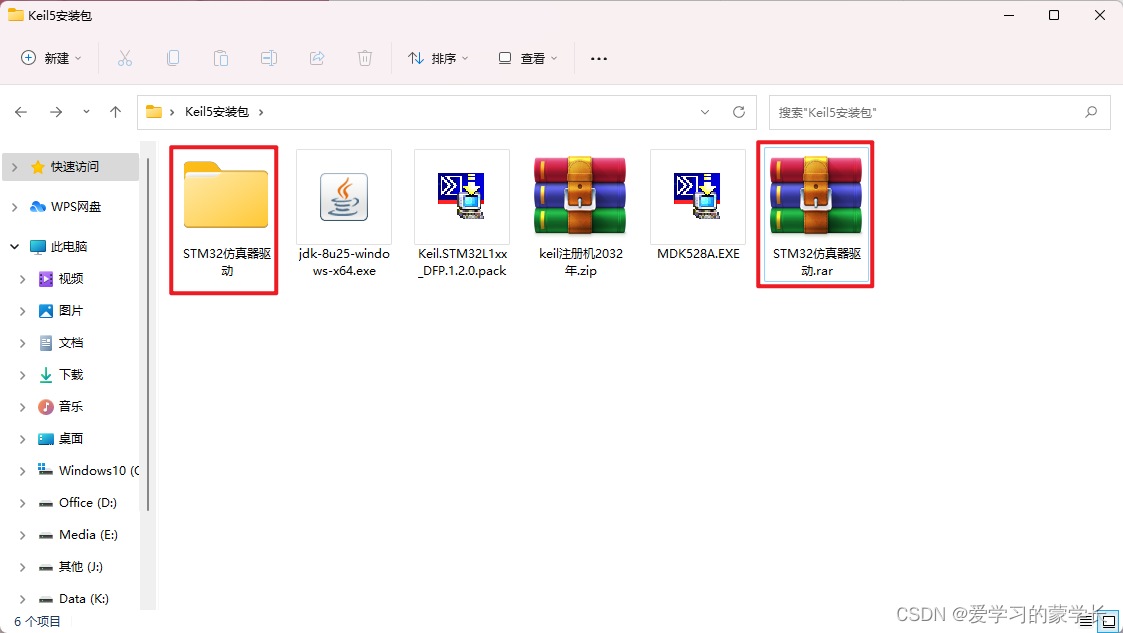

①本文末尾处下载并解压STM32仿真器驱动压缩包 在这里插入图片描述

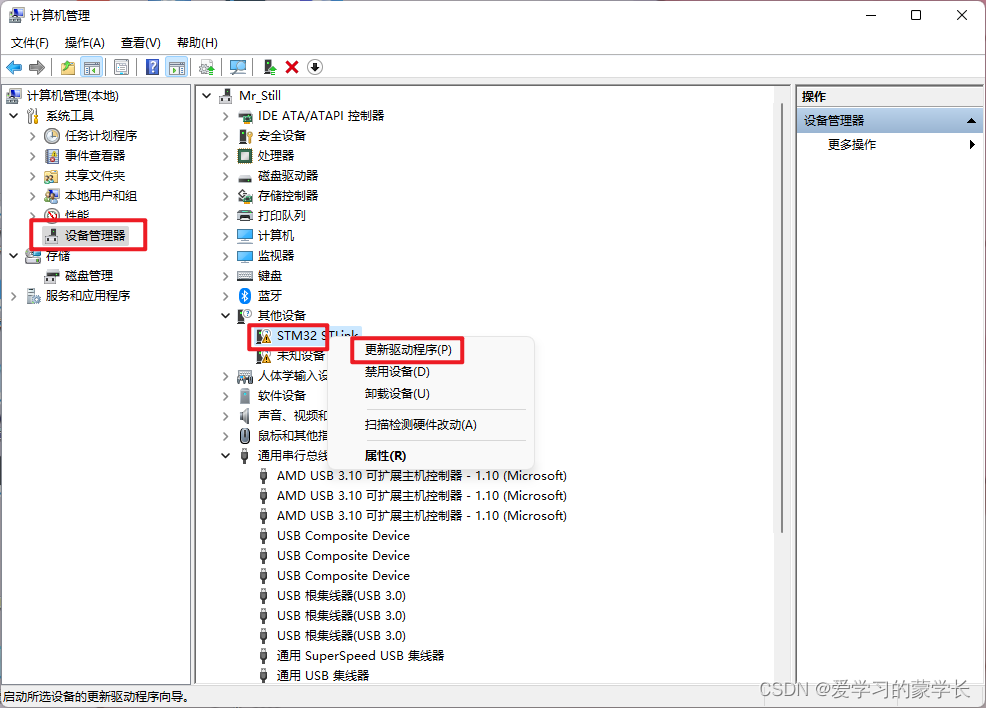

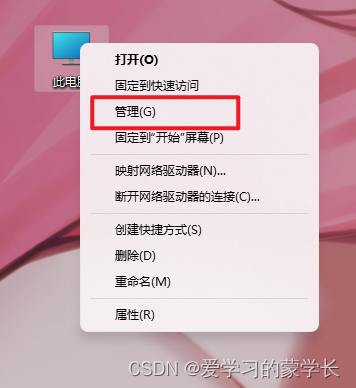

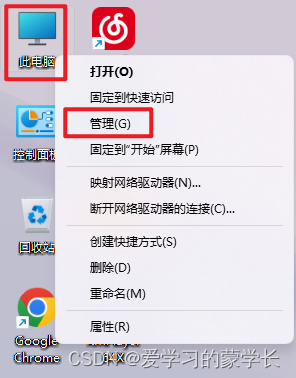

②右键此电脑→管理

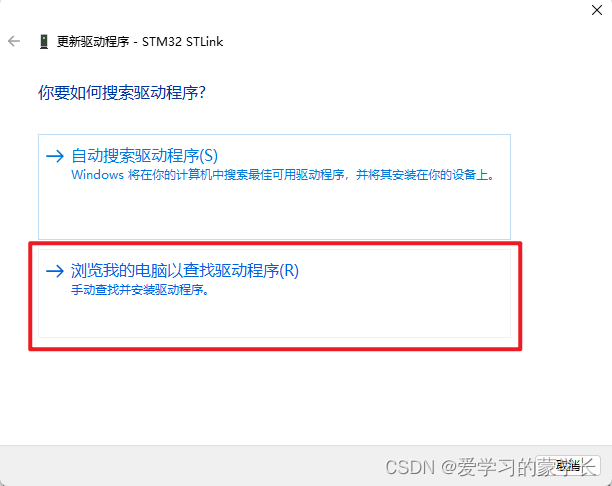

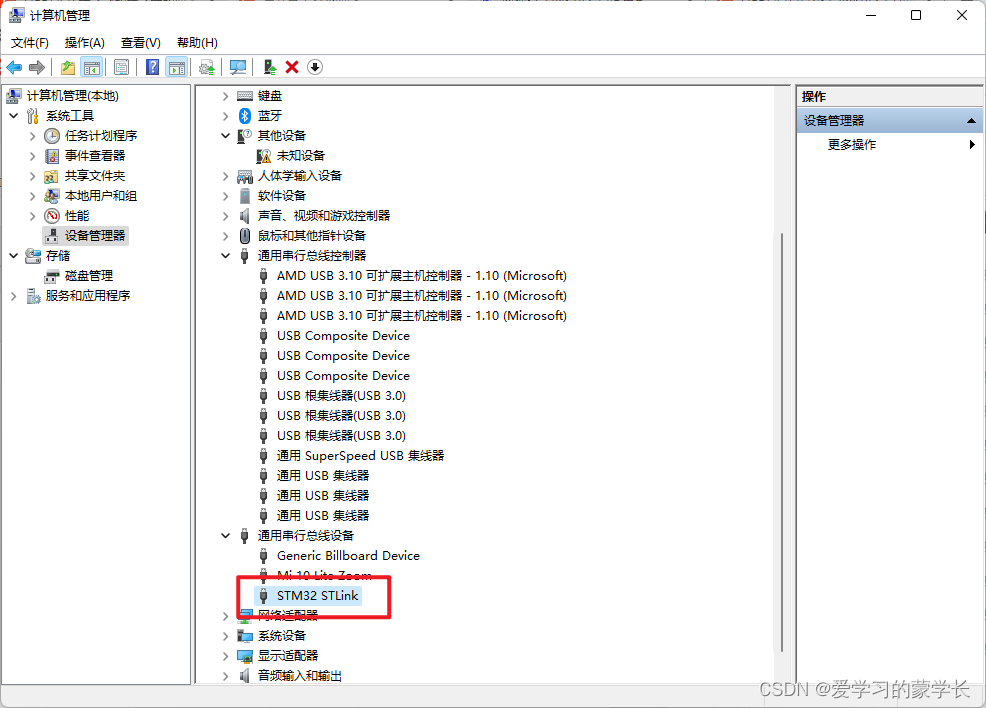

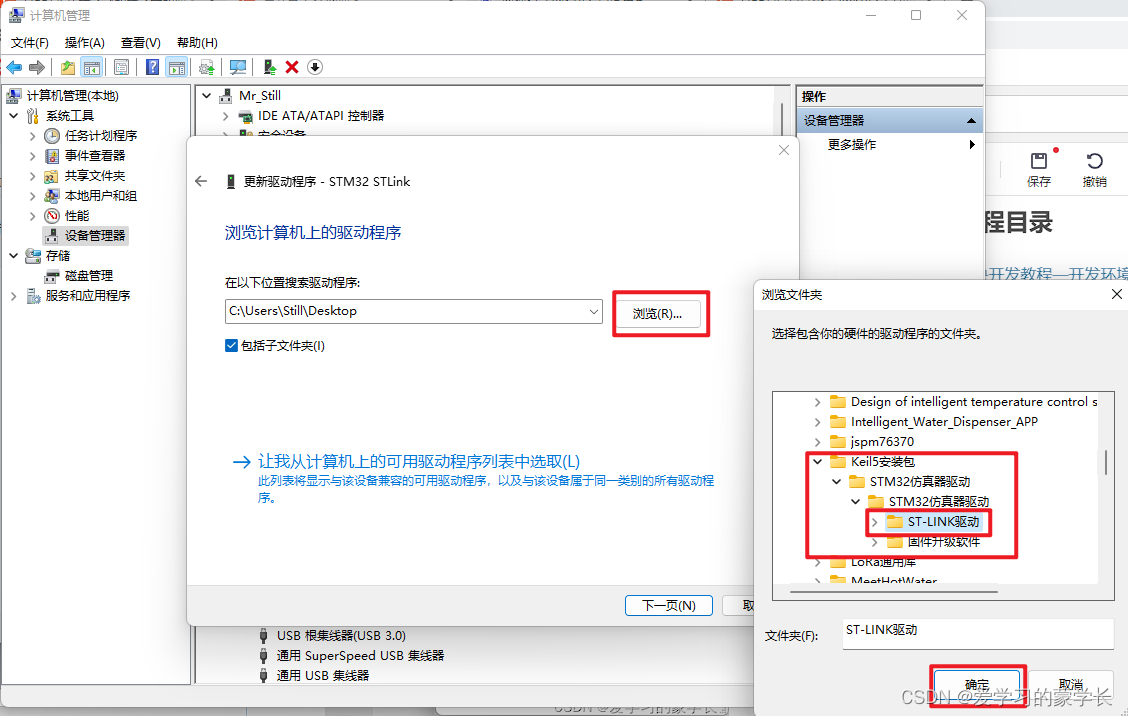

③设备管理器→STLink→更新驱动程序

④浏览

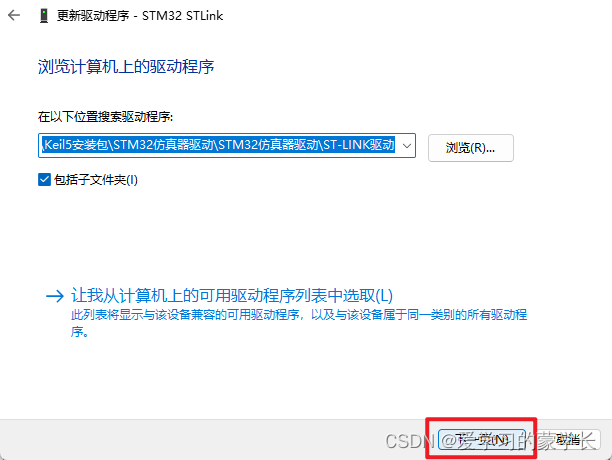

⑤找到刚刚解压的ST-LINK驱动

⑥下一步

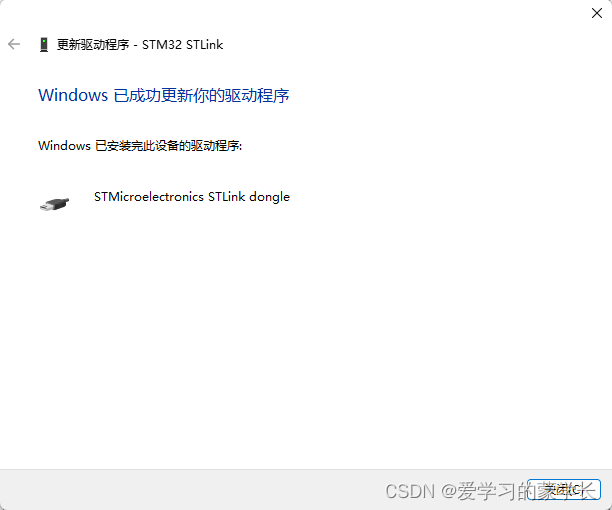

⑦完成

⑧没有感叹号了

（3）编译烧录程序

①F7编译
在这里插入图片描述
0错误，0警告

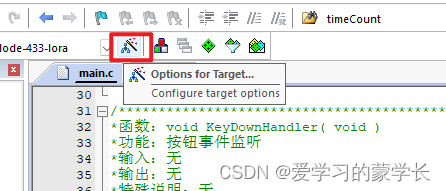

②单击魔法棒

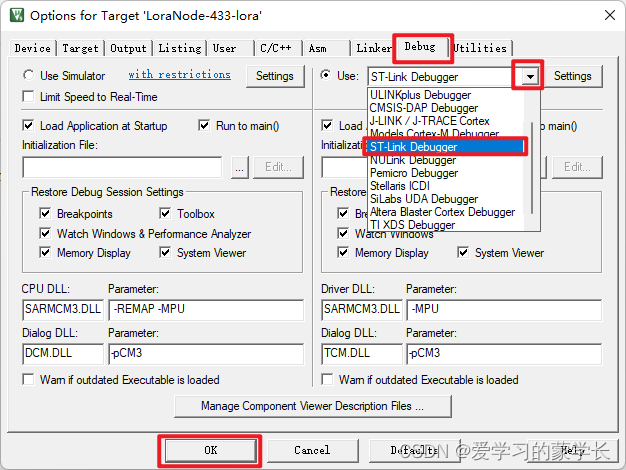

③Debug→ST-Link Debugger→OK

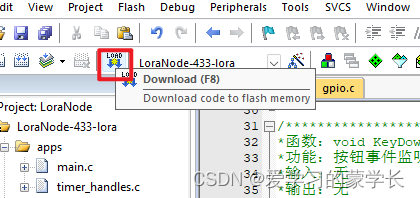

④F8烧录程序

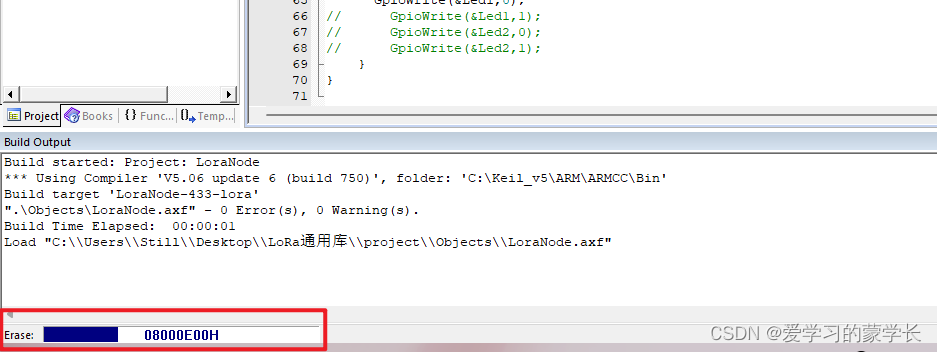

⑤正在烧录

④每次下载完之后按一次下开发板上的RES（复位按键）才能看到效果

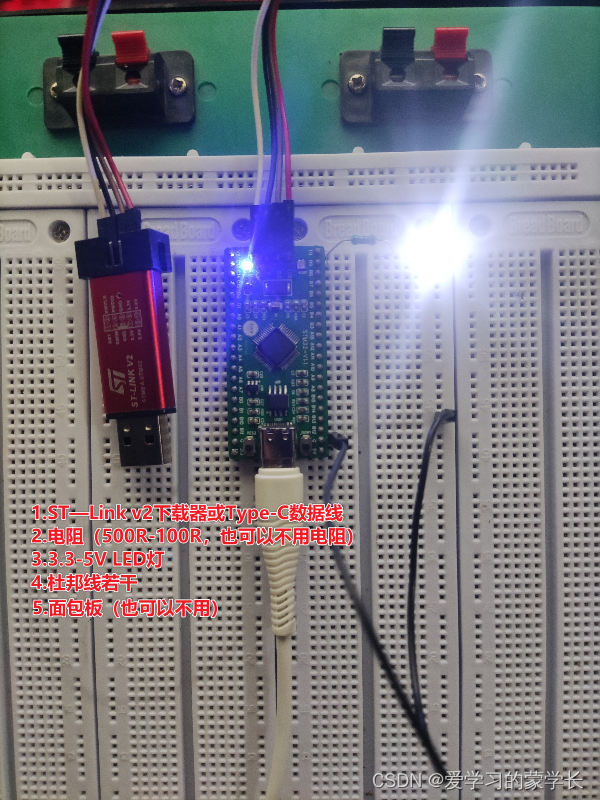

实验效果

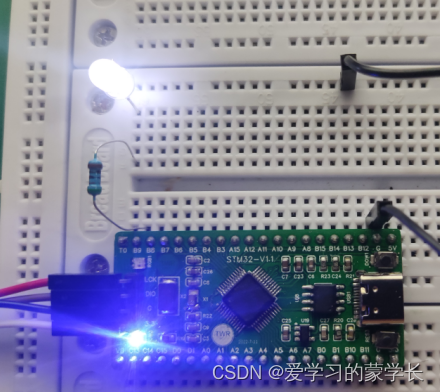

在这里插入图片描述
LED亮起，实验完成

点亮第一颗LED灯
编译并烧录HEX文件

2）方式二（串口下载）

（1）插上数据线

在这里插入图片描述

（2）下载并解压串口驱动

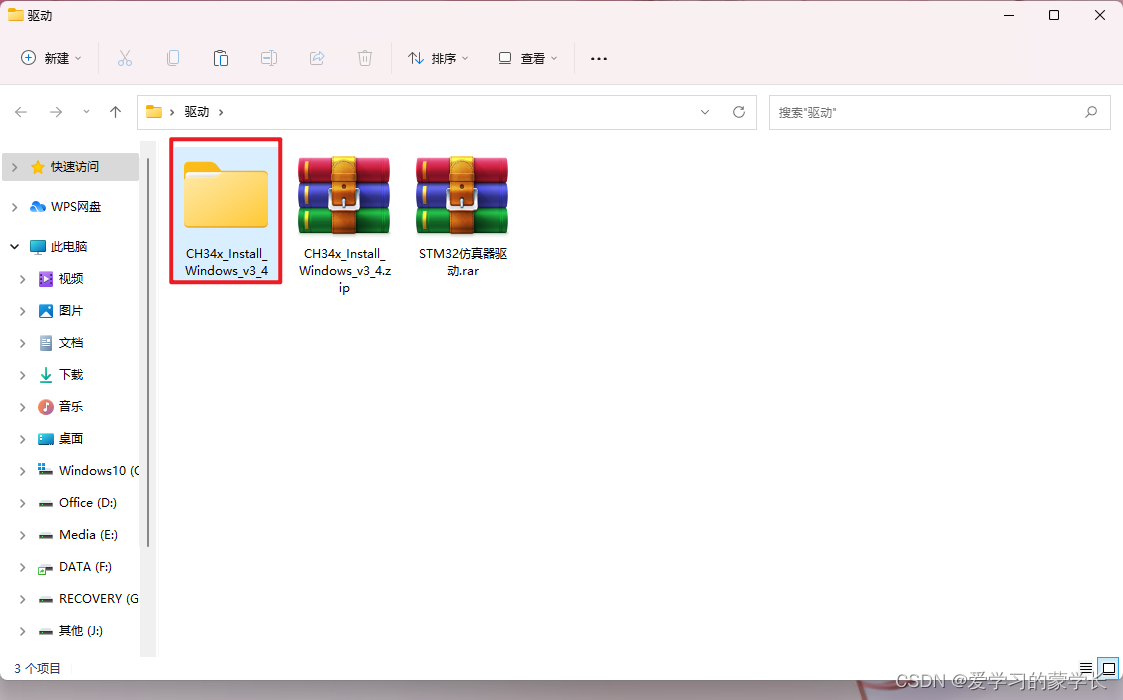

在这里插入图片描述

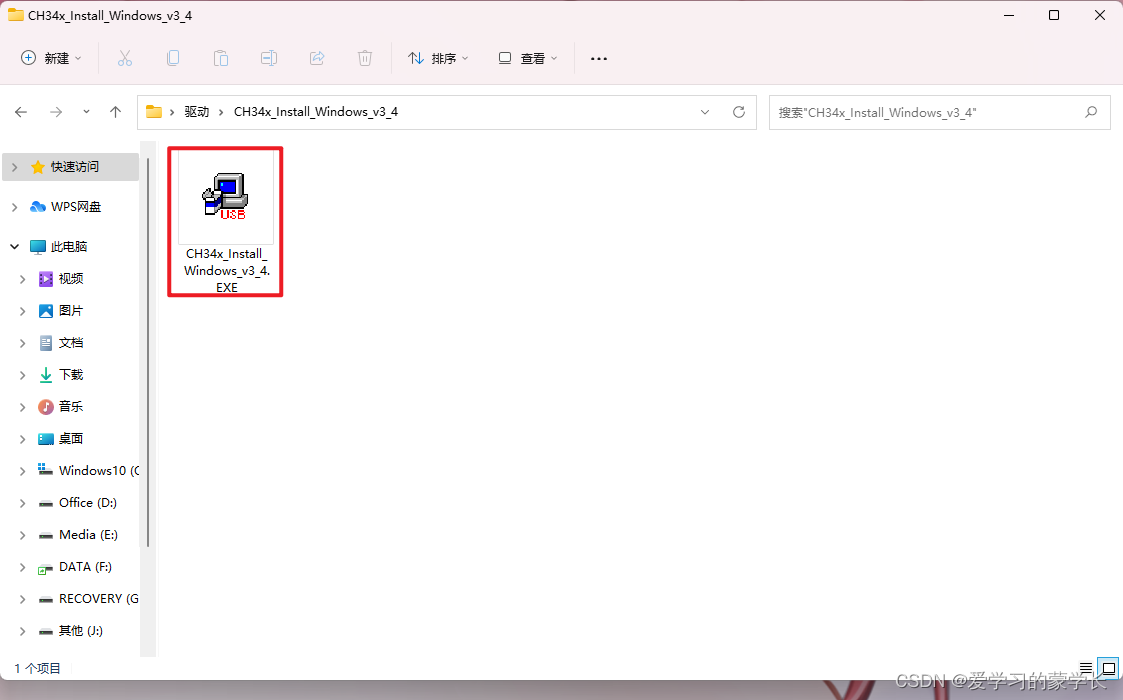

（3）打开安装串口驱动

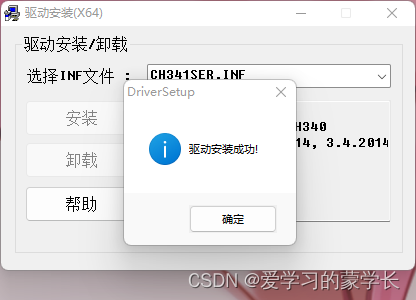

在这里插入图片描述

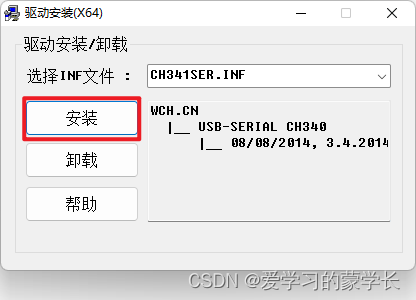

（4）安装串口驱动

在这里插入图片描述

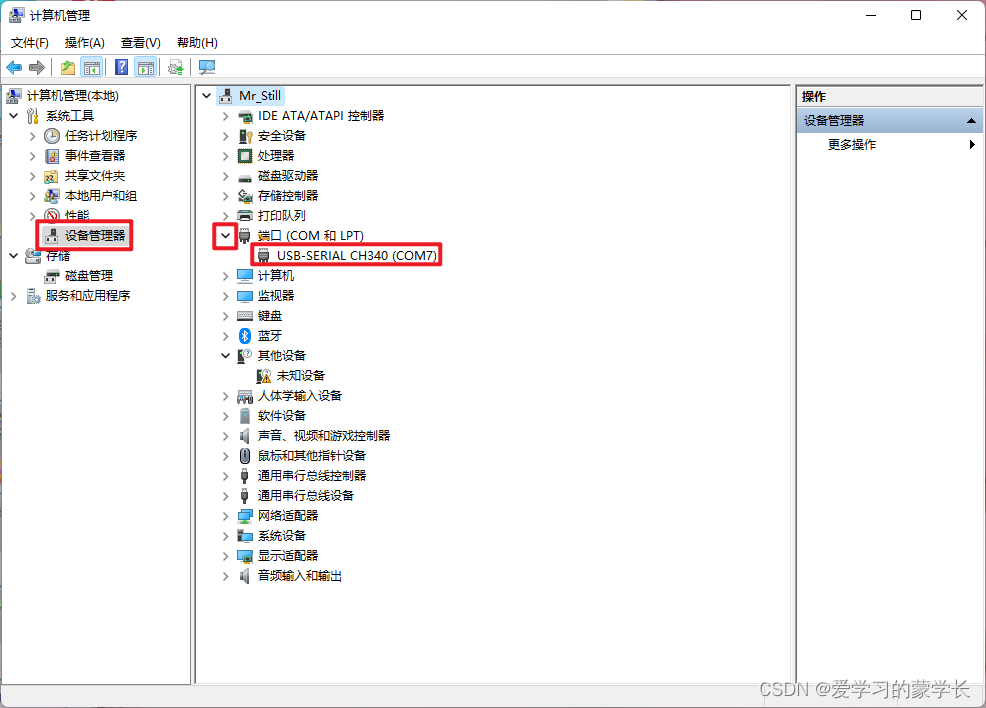

（5）右键此电脑 → 管理 →设备管理器 → 端口（COM和LTP）识别到串口，证明已经装好了，并记住该串口号

在这里插入图片描述

（6）下载并解压FlyMcu

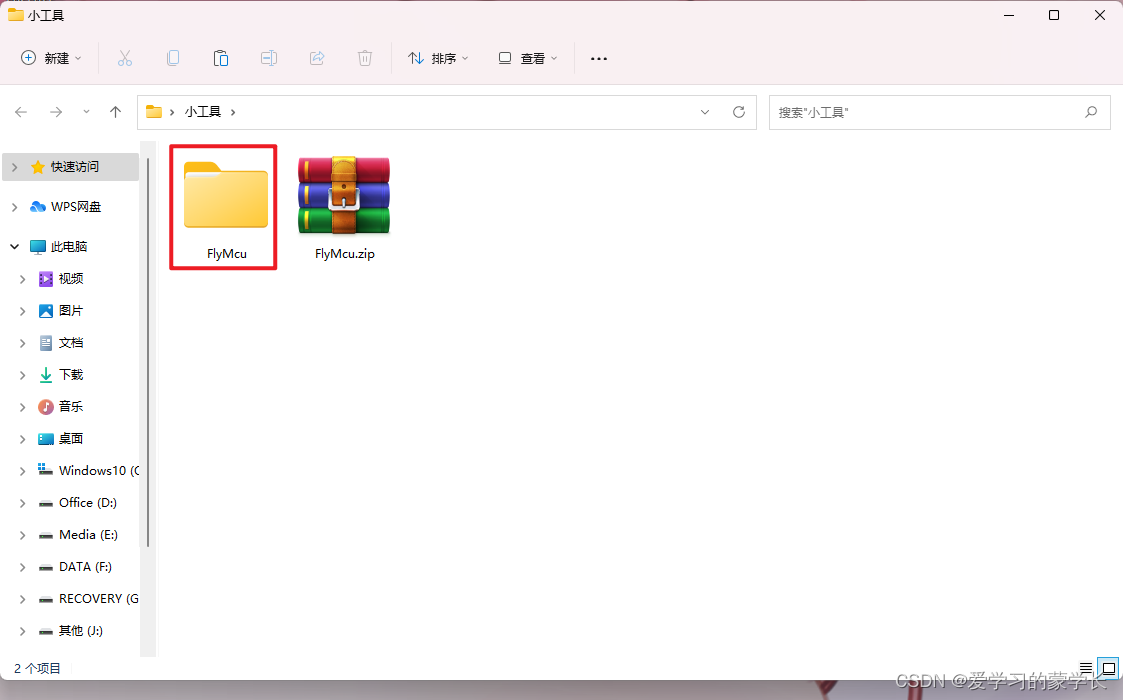

在这里插入图片描述

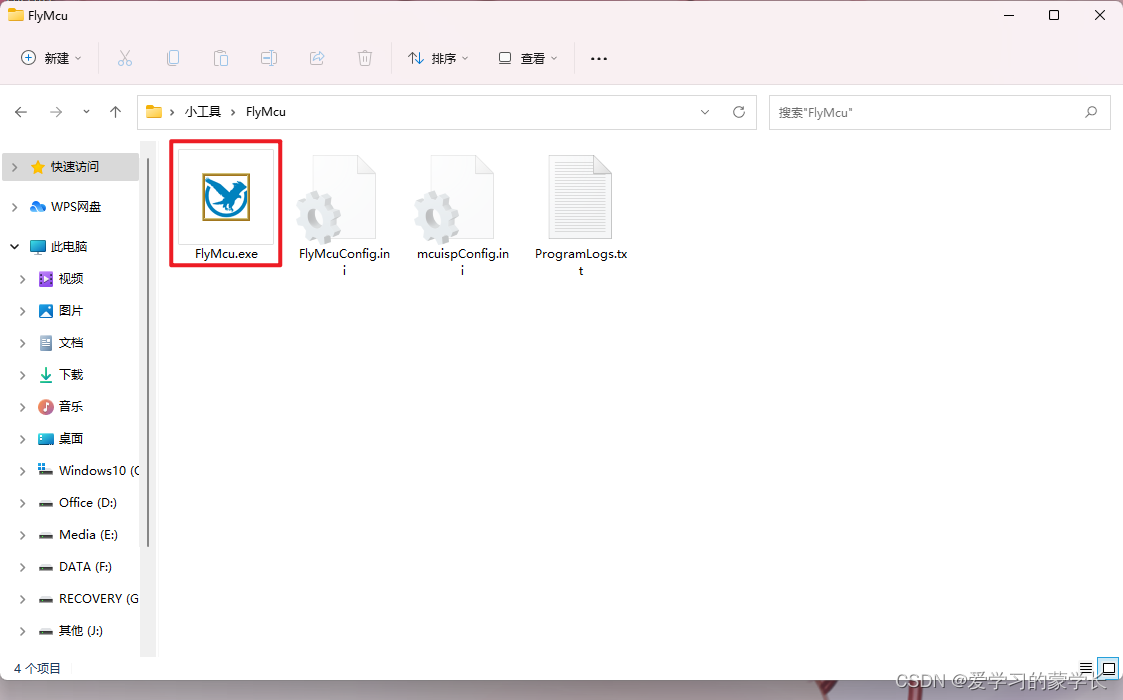

（7）双击打开FlyMcu.exe

在这里插入图片描述

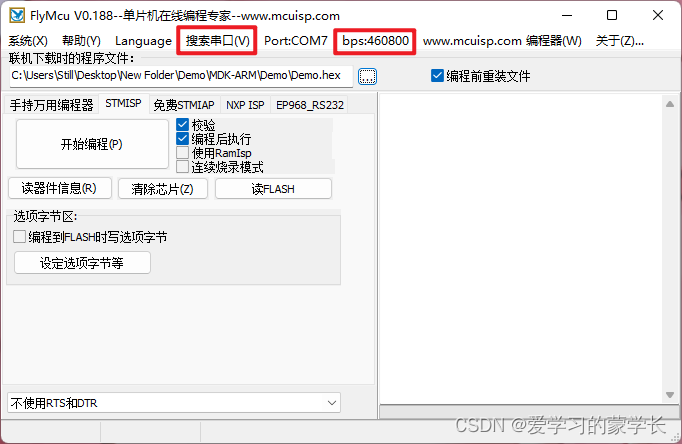

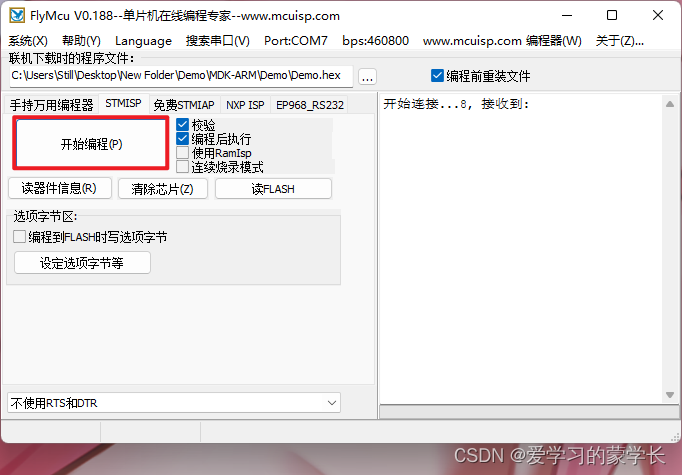

（8）双击打开FlyMcu.exe → 搜索串口 → 把bps改为460800比特率

在这里插入图片描述

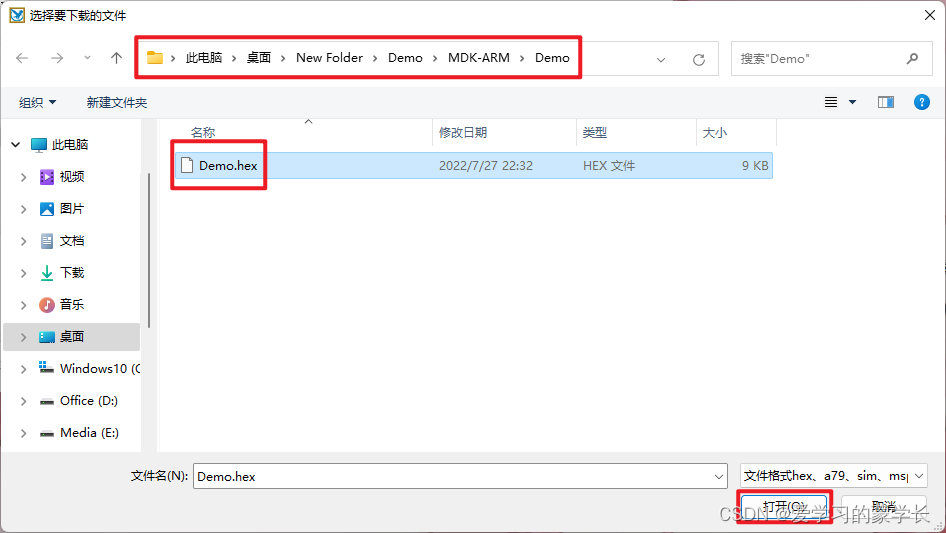

（9）找到之前STM32CubeMX配置时的路径，Demo → MDK-ARM → Demo → 打开Demo.hex

在这里插入图片描述

（10）单击开始变成，这时右边显示开始连接…

在这里插入图片描述

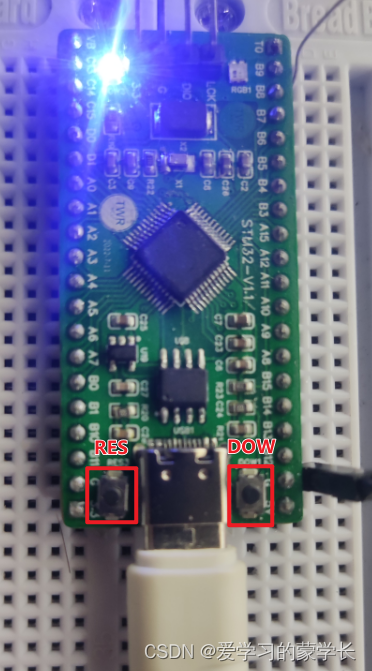

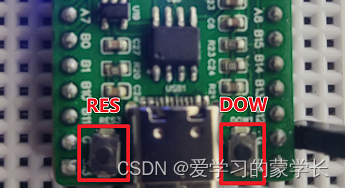

（11）按下开发板上的RES和DOW

在这里插入图片描述

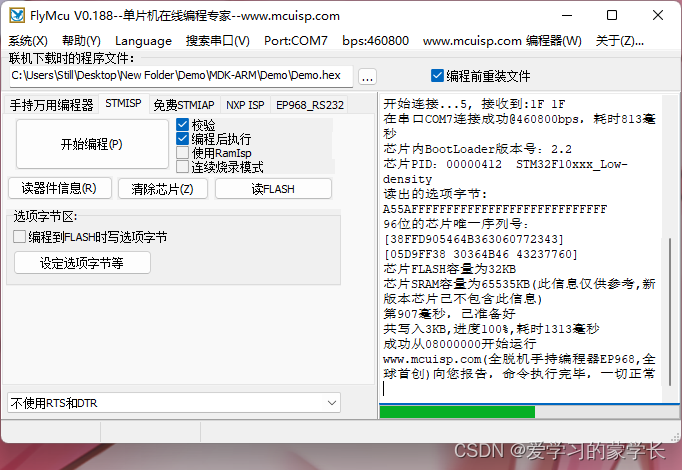

（12）程序下载，等待完成即可

在这里插入图片描述

实验效果

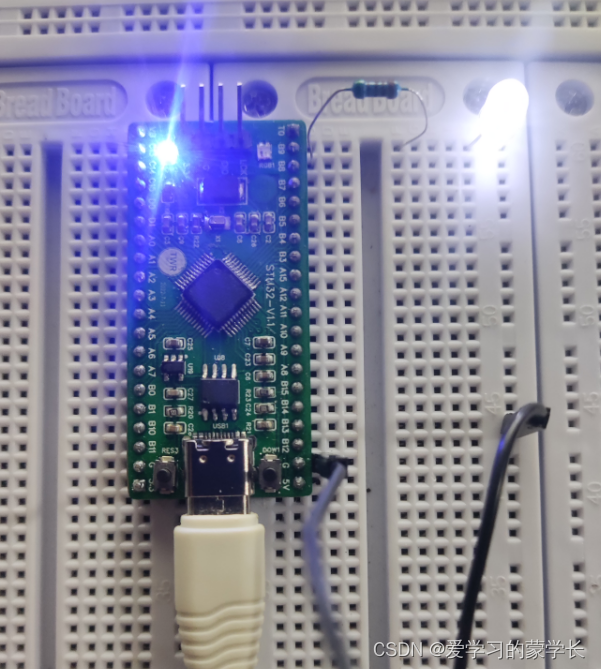

在这里插入图片描述
LED亮起，实验完成

点亮第一颗LED灯
编译并烧录HEX文件

本节主要代码

/**
 * Main application entry point.
 */
int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  /* USER CODE BEGIN 2 */

  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
		//SET:置为高电平  RESET:置为低电平
		//由于笔者是用LED的负极接到单片机，
		//所以这里要用高电平才能点亮

		HAL_GPIO_WritePin(LED_GPIO_Port,LED_Pin,GPIO_PIN_SET);
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

本节需掌握函数

HAL_GPIO_WritePin(LED_GPIO_Port,LED_Pin,GPIO_PIN_SET);		//点亮LED

HAL_GPIO_WritePin(LED_GPIO_Port,LED_Pin,GPIO_PIN_RESET);		//熄灭LED

本节资源

百度网盘: 本节驱动及小工具
提取码:RSXC
百度网盘: 本节源码
提取码:RSXC
