运放的基本电路就介绍这么多了，加法，减法等等的就不介绍。之后会介绍点无源有源的滤波器。

积分微分电路

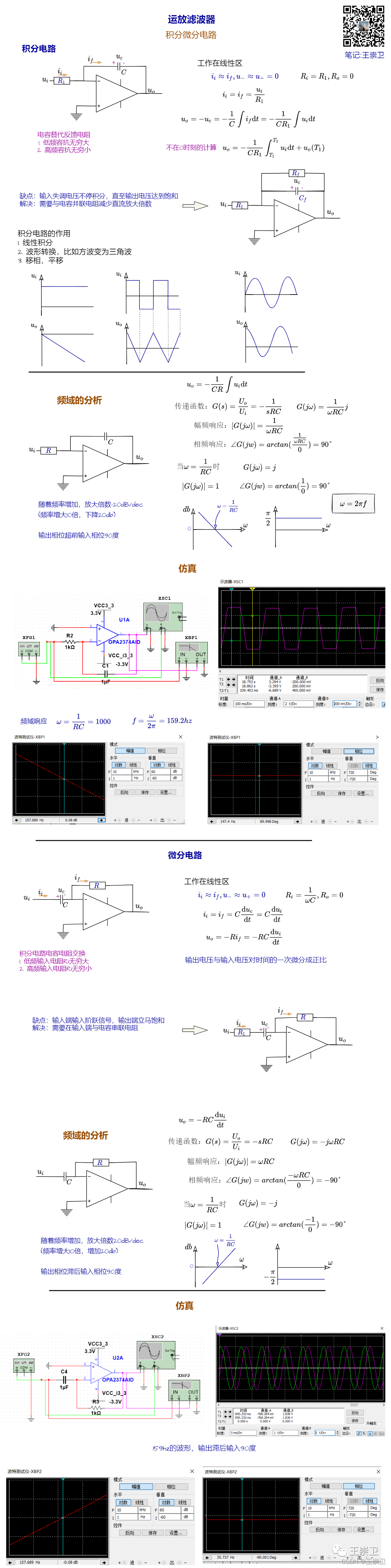

1. 通过写出时域的推导，再到频域，详细介绍了积分微分的频率响应的推导，手绘了bode图，并仿真电路得到对应的结果。
2. 积分的频率响应：频率增加10倍，增益下降20db。输出相位超前输入相位90度。
3. 微分的频率响应：频率增加10倍，增益增加20db。输出相位滞后输入相位90度。
