本文档详细介绍了如何配置ESP8266模块进入透传模式并连接到网络调试助手。首先，通过硬件连接如USB转TTL和杜邦线将ESP8266与电脑相连，然后使用串口调试助手发送AT指令进行模块的初始化，包括设置WIFI模式、重启、连接路由器和获取IP地址。接着，设置模块为TCP客户端模式，连接到网络调试助手的服务器IP和端口，并开启透传。最后，在串口调试助手发送数据，网络调试助手将能接收并显示这些信息。整个过程提供了清晰的步骤和必要的AT指令，便于用户进行实际操作。
目录
前期准备
硬件
ESP8266
USB转ttl
对应杜邦线
软件
串口调试助手
网络调试助手
链接：https://pan.baidu.com/s/1VefE_GvRIE3iydQj7oCsIQ
提取码：felx
接线
| USB转TTL | ESP8266 |
| GND | GND |
| 3.3 | VCC |
| TX | RX |
| RX | TX |
调试
测试

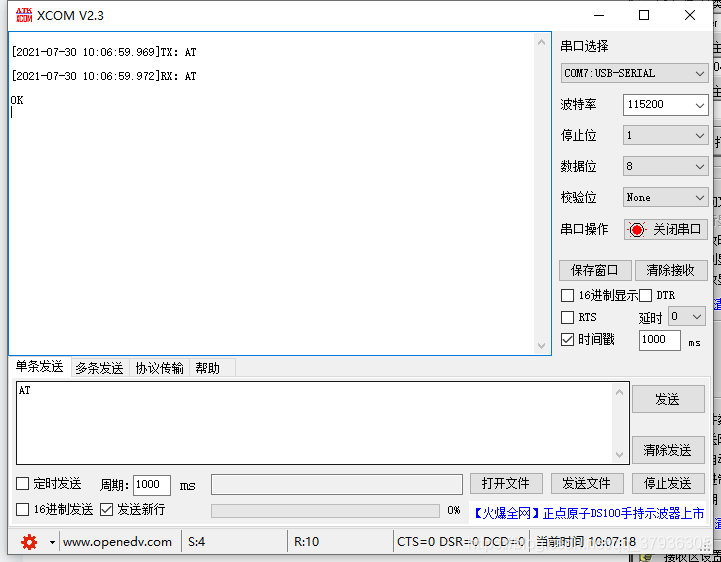

接上电脑后，测试是否成功连接上了
发送： AT 进行测试
返回 ：OK
开启透传模式

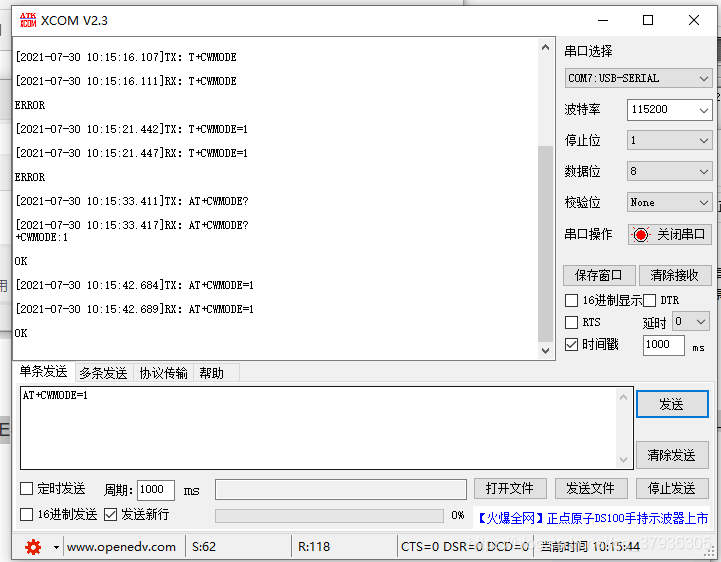

1） 设置 WIFI 模式： AT+CWMODE=1 设置为 STA 模式
响应: OK

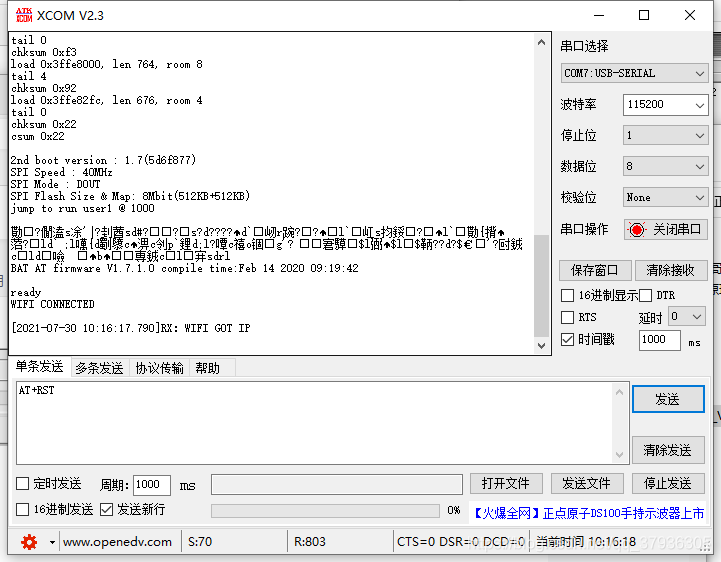

2） 重启生效： AT+RST
响应: OK
3） 连接路由器 ：AT+CWJAP=”WIFI名称”,”WIFI密码” 注意切换成英文
响应: OK
4） 查询模块 IP： AT+CIFSR
响应: 192.168.1.102

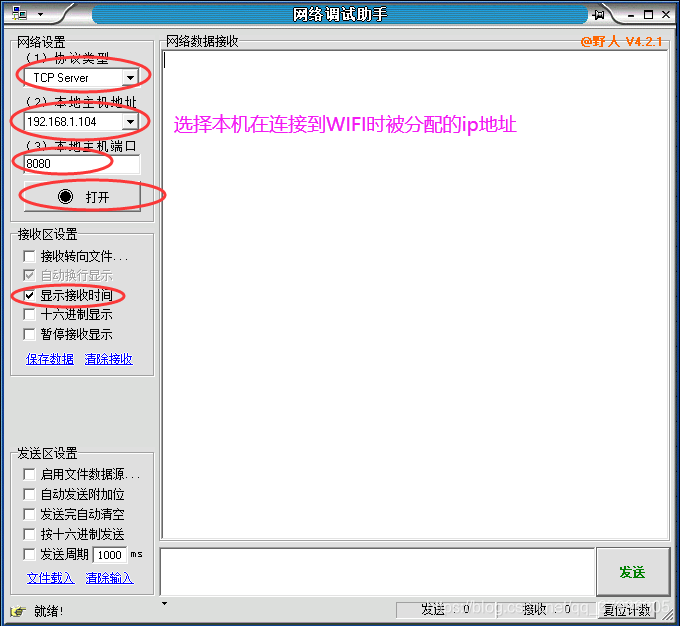

开启网络调试助手
模块与网络调试助手连接

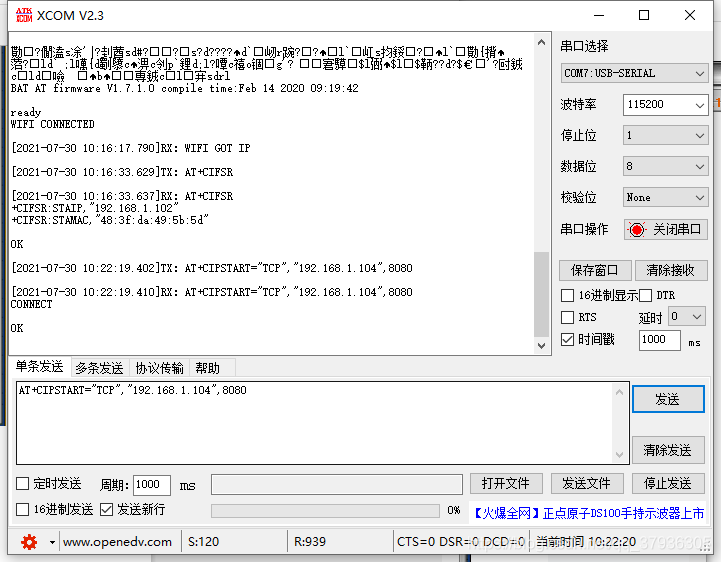

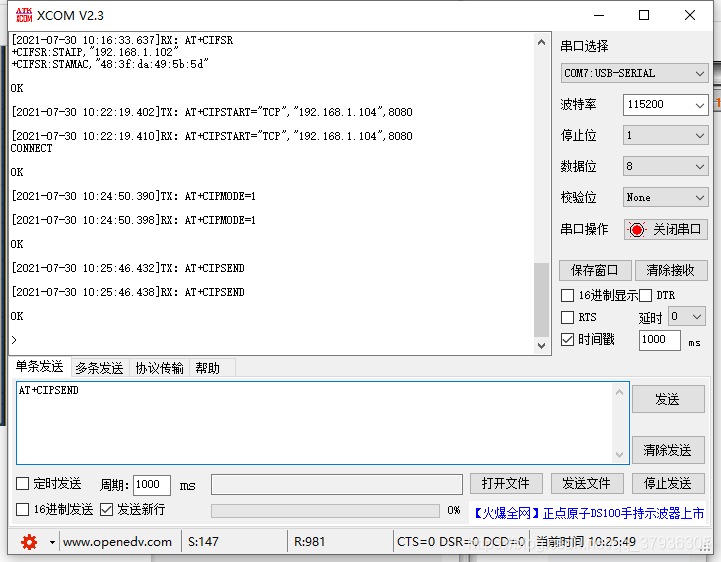

1）模块连接到 server AT+CIPSTART="TCP","192.168.1.104",8080
照着网络助手设置的

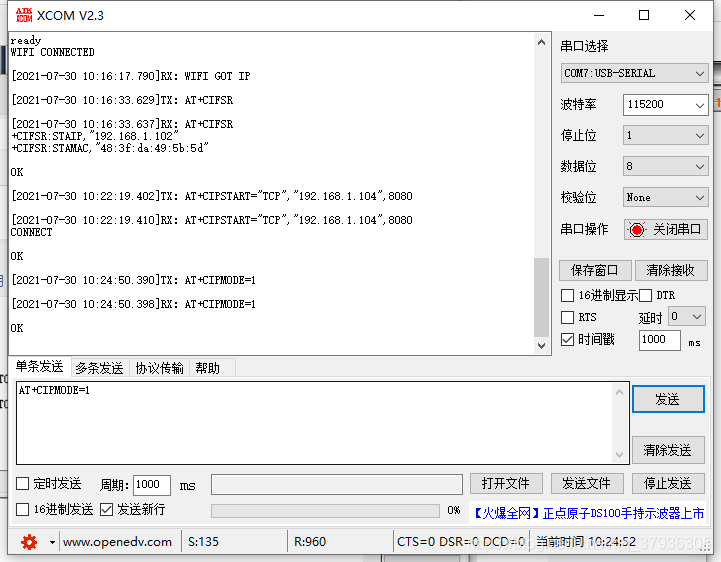

2） 开启透传模式 AT+CIPMODE=1
响应:OK
3）开始透传 AT+CIPSEND
响应:OK

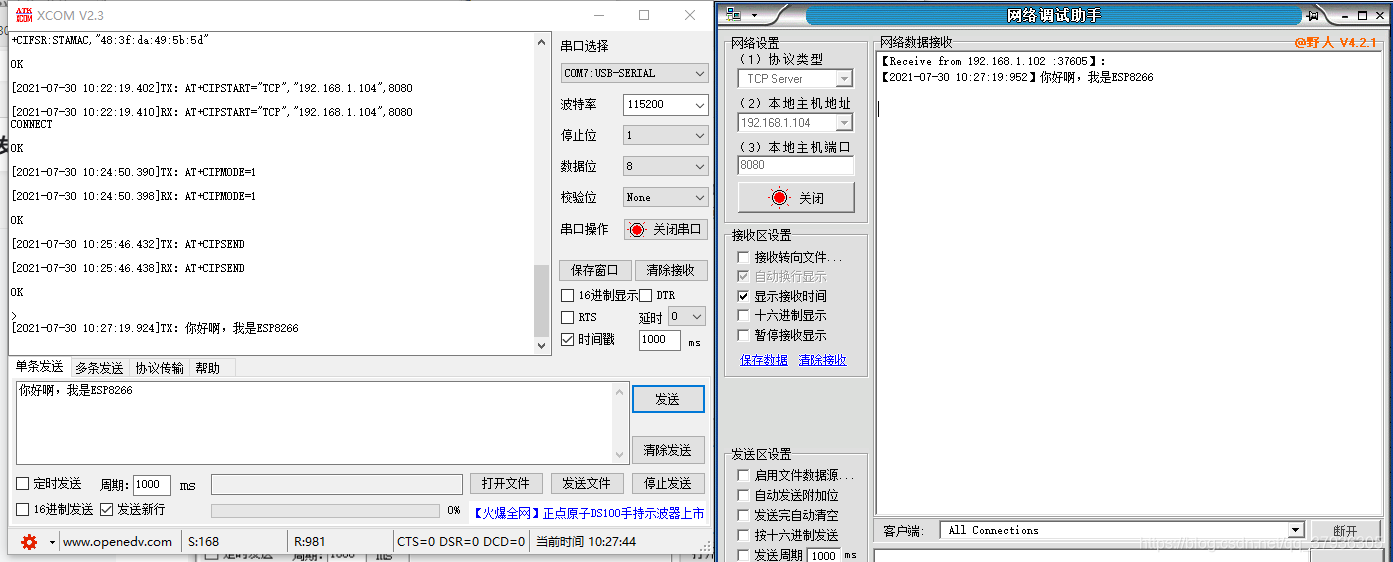

接着在串口调试助手发送，网络调试助手就能接收到信息

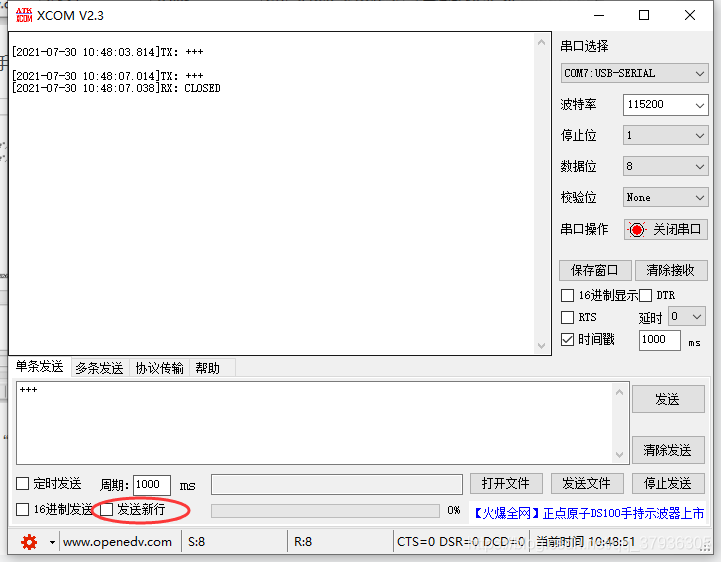

退出透传模式 发送 “+++” 不用引号，并且关闭发送换行
