Netty8:服务器启动源码分析

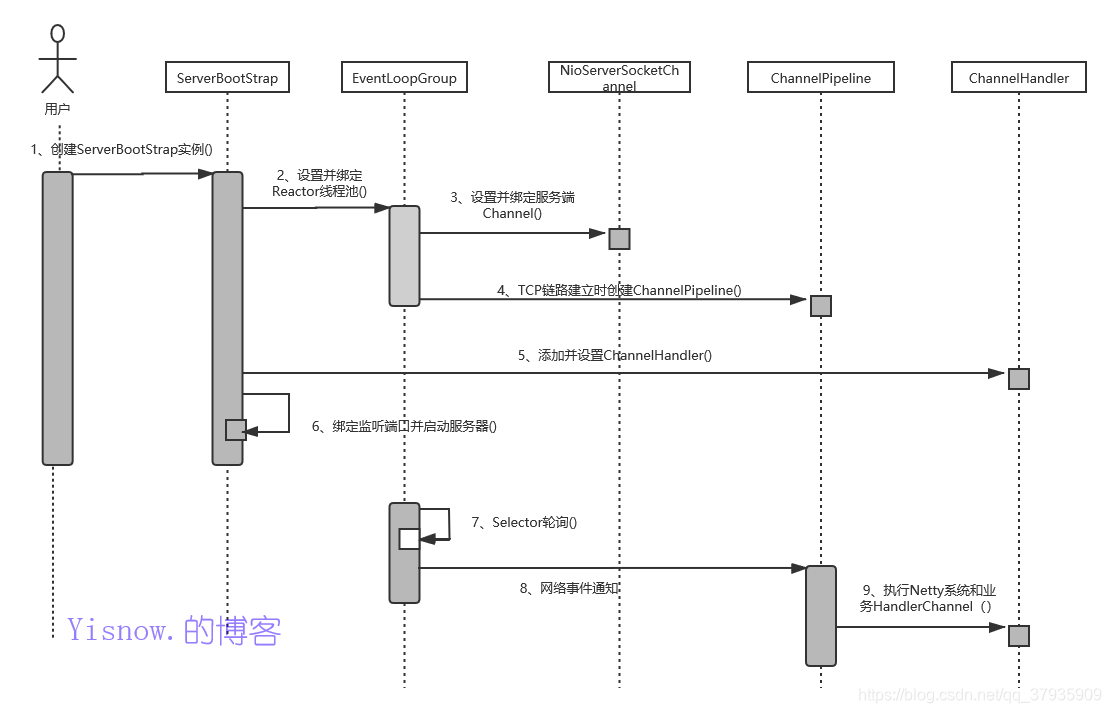

1、服务端启动时序图

1. 创建ServerBootStrap实例。

ServerBootStrap是Netty服务端的启动辅助类，它提供了一系列的方法用于设置服务器启动相关的参数。
ServerBootStrap只有一个无参的构造函数，是因为他的参数太多了。

2. 设置并绑定Reactor线程池。

Netty的Reactor线程池就是EventLoopGroup，是EventLoop的数组。处理所有注册到本线程Selector上的Channel，Selector的轮询操作由绑定的EventLoop线程run方法驱动，在一个循环体内循环执行；除了处理网络IO事件，EventLoop也负责处理用户自定义的Task和定时Task。
从调度层面看，EventLoop也不会再启动其它类型的线程用于异步执行另外的任务，这样就避免了多线程并发操作和锁竞争，提升了IO线程的处理和调度性能；

3. 设置并绑定服务端Channel。

  Netty对原生的NIO类库进行了封装，对应实现是NioServerSocketChannel。对于用户而言，不需要关心服务器Channel的底层实现细节和工作原理，只需要指定具体使用哪种服务端Channel即可。
  Netty的ServerBootStrap方法提供了channel方法用于指定服务端Channel的类型。
  Netty通过工厂类，利用反射创建NioServerSocketChannel对象。

4. 链路创建时并初始化ChannelPipeline。

本质是一个负责处理网络事件的职责链，负责管理执行ChannelHandler。网络事件以事件流的形式在ChannelPipeline中流转，由ChannelPipeline根据ChannelHandler的执行策略调度ChannelHandler执行。

5. 初始化ChannelPipeline之后，添加并设置ChannelHandler。

用户可以完成大多数的功能定制，例如信息编解码、心跳、安全认证、TSL/SSL认证、流量控制和流量整形。

6. 绑定并启动监听端口。
7. Selector轮询。

由Reactor线程NioEventLoop负责调度执行Selector轮询操作，选择就绪的Channel集合。

8. 当轮询到准备就绪的Channel后，由Reactor线程NioEventLoop执行ChannelPipeline的相应方法，最终调度并执行ChannelHandler。
9. 执行Netty系统ChannelHandler和用户添加定制的ChannelHandler；

2、Netty服务端启动源码

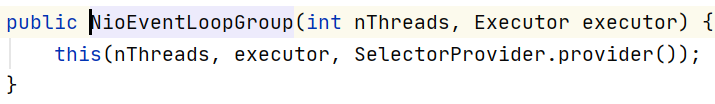

2.1 创建EventLoopGroup过程：

protected MultithreadEventExecutorGroup(int nThreads, Executor executor, EventExecutorChooserFactory chooserFactory, Object... args) {
        this.terminatedChildren = new AtomicInteger();
        this.terminationFuture = new DefaultPromise(GlobalEventExecutor.INSTANCE);
        if (nThreads <= 0) {
            throw new IllegalArgumentException(String.format("nThreads: %d (expected: > 0)", nThreads));
        } else {
            if (executor == null) {
                executor = new ThreadPerTaskExecutor(this.newDefaultThreadFactory());
            }

            this.children = new EventExecutor[nThreads];

            int j;
            for(int i = 0; i < nThreads; ++i) {
                boolean success = false;
                boolean var18 = false;

                try {
                    var18 = true;
                    this.children[i] = this.newChild((Executor)executor, args);
                    success = true;
                    var18 = false;
                } catch (Exception var19) {
                    throw new IllegalStateException("failed to create a child event loop", var19);
                } finally {
                    if (var18) {
                        if (!success) {
                            int j;
                            for(j = 0; j < i; ++j) {
                                this.children[j].shutdownGracefully();
                            }

                            for(j = 0; j < i; ++j) {
                                EventExecutor e = this.children[j];

                                try {
                                    while(!e.isTerminated()) {
                                        e.awaitTermination(2147483647L, TimeUnit.SECONDS);
                                    }
                                } catch (InterruptedException var20) {
                                    Thread.currentThread().interrupt();
                                    break;
                                }
                            }
                        }

                    }
                }

                if (!success) {
                    for(j = 0; j < i; ++j) {
                        this.children[j].shutdownGracefully();
                    }

                    for(j = 0; j < i; ++j) {
                        EventExecutor e = this.children[j];

                        try {
                            while(!e.isTerminated()) {
                                e.awaitTermination(2147483647L, TimeUnit.SECONDS);
                            }
                        } catch (InterruptedException var22) {
                            Thread.currentThread().interrupt();
                            break;
                        }
                    }
                }
            }

            this.chooser = chooserFactory.newChooser(this.children);
            FutureListener<Object> terminationListener = new FutureListener<Object>() {
                public void operationComplete(Future<Object> future) throws Exception {
                    if (MultithreadEventExecutorGroup.this.terminatedChildren.incrementAndGet() == MultithreadEventExecutorGroup.this.children.length) {
                        MultithreadEventExecutorGroup.this.terminationFuture.setSuccess((Object)null);
                    }

                }
            };
            EventExecutor[] var24 = this.children;
            j = var24.length;

            for(int var26 = 0; var26 < j; ++var26) {
                EventExecutor e = var24[var26];
                e.terminationFuture().addListener(terminationListener);
            }

            Set<EventExecutor> childrenSet = new LinkedHashSet(this.children.length);
            Collections.addAll(childrenSet, this.children);
            this.readonlyChildren = Collections.unmodifiableSet(childrenSet);
        }
    }

最终会跟踪到上述函数：

• 如果executor是null,创建一个默认的ThreadPerTaskExecutor，使用Netty默认的线程工厂；
• 根据传入的线程数创建一个线程池数组；
• 循环填充数组中的元素。
• 创建一个线程选择器，默认是对2取余（位运算）；
• 为每一个线程池添加一个关闭监听器；
• 将所有经过上述处理的线程池添加到一个HashSet；

2.2 ServerBootStrap创建和构造过程

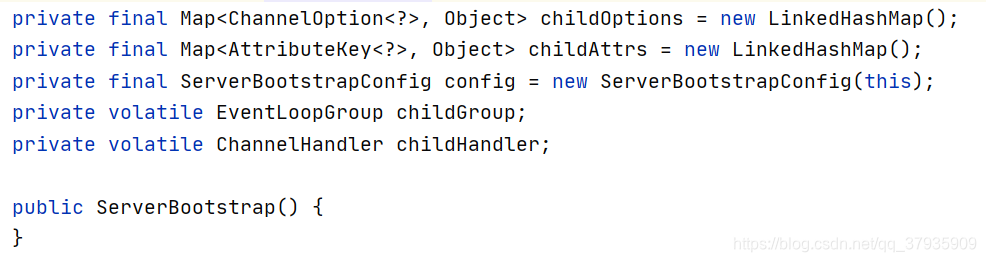

是个空构造，但是有默认的变量；

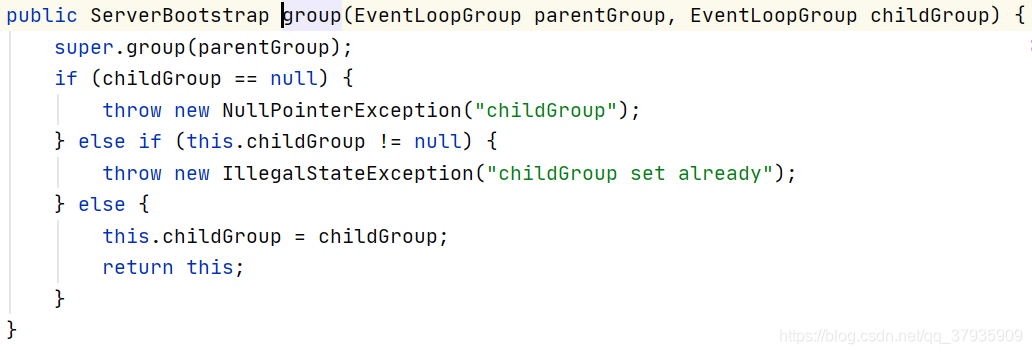

group方法将boss和worker传入
bootstrap.group(bossGroup,workerGroup)

线程组和线程类型设置完成后，需要设置服务端Channel用于监听端口和客户端链路接入；

channel方法channel(NioServerSocketChannel.class)
对于服务端，需要创建NioServerSocketChannel。因此通过指定channel的类型创建channel工厂。

option方法option(ChannelOption.SO_BACKLOG,128)

指定NioServerChannel后，需要设置TCP的一些参数，服务端主要是设置TCP的backlog参数。

backlog指定了内核为此套接口排队的最大连接个数，对于给定的监听套接字，内核维护两个队列：未连接队列和已连接队列，根据TCP三次握手分隔两个队列。

• 服务器处于listen状态时，收到客户端syn（connect）时在未完成队列中创建一个新的条目；
• 服务器syn响应客户端；
• 客户端对服务器syn的ack。
• 如果三次握手完成，上述条目将从未完成队列搬到已完成连接队列尾部。

当进程调用accept时将从已完成队列的头部取出一个条目给进程，当已完成队列为空时进程将睡眠，直到已经完队列中有条目才会唤醒；

backlog被规定为两个队列总和的最大值，大多数实现默认值是5。在高并发web服务器需要设置的更大：客户端syn和客户端ack的延时导致未完成队列长度增大；

handler方法和childHandler方法

childHandler()来自于启动辅助类ServerBootstrap，是NioServerSocketChannel对应的ChannelPipeline的Handler;
handler()来自于其父类AbstractBootstrap；是客户端新接入的连接SocketChannel对应的ChannelPipeline的Handler。

ServerBootstrap中的Handler是NioServerSocketChannel使用的，所有连接该监听端口的客户端都会执行它；父类AbstractBootstrap中的Handler是个工厂类，为每个新接入的客户端都创建一个新的Handler；

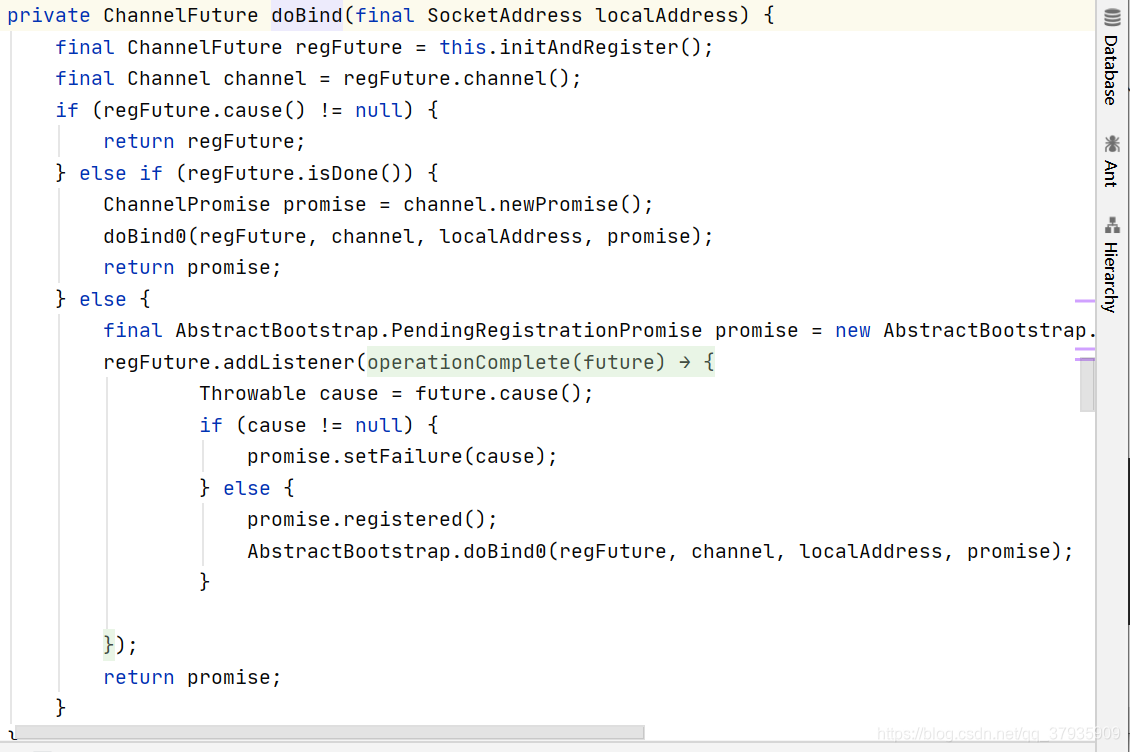

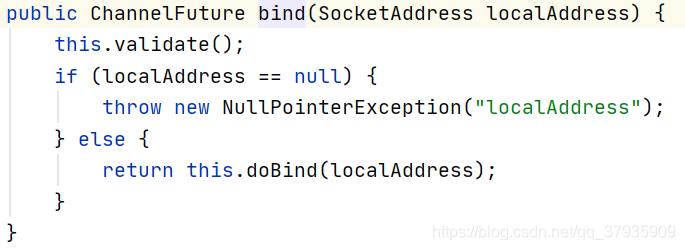

3、bind方法

• initAndRegister 初始化 NioServerSocketChannel 通道并注册各个 handler，返回一个 future。
• 执行 doBind0 方法，完成对端口的绑定。

3.1 initAndRegister 方法

final ChannelFuture initAndRegister() {
        Channel channel = null;

        try {
            channel = this.channelFactory.newChannel();
            this.init(channel);
        } catch (Throwable var3) {
            if (channel != null) {
                channel.unsafe().closeForcibly();
                return (new DefaultChannelPromise(channel, GlobalEventExecutor.INSTANCE)).setFailure(var3);
            }

            return (new DefaultChannelPromise(new FailedChannel(), GlobalEventExecutor.INSTANCE)).setFailure(var3);
        }

        ChannelFuture regFuture = this.config().group().register(channel);
        if (regFuture.cause() != null) {
            if (channel.isRegistered()) {
                channel.close();
            } else {
                channel.unsafe().closeForcibly();
            }
        }

        return regFuture;
    }

• 通过通道工厂反射创建一个NioServerSocketChannel；
• init初始化这个NioServerSocketChannel；
• config().group().register(channel) 通过 ServerBootstrap 的 bossGroup 注册 NioServerSocketChannel。
• 最后，返回这个异步执行的占位符。

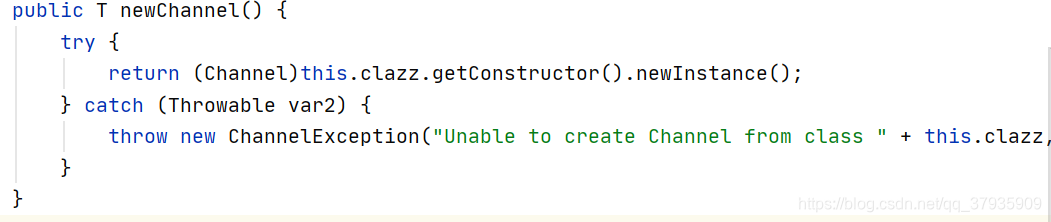

channelFactory.newChannel() 方法
init方法

void init(Channel channel) throws Exception {
        Map<ChannelOption<?>, Object> options = this.options0();
        synchronized(options) {
            setChannelOptions(channel, options, logger);
        }

        Map<AttributeKey<?>, Object> attrs = this.attrs0();
        synchronized(attrs) {
            Iterator var5 = attrs.entrySet().iterator();

            while(true) {
                if (!var5.hasNext()) {
                    break;
                }

                Entry<AttributeKey<?>, Object> e = (Entry)var5.next();
                AttributeKey<Object> key = (AttributeKey)e.getKey();
                channel.attr(key).set(e.getValue());
            }
        }

        ChannelPipeline p = channel.pipeline();
        final EventLoopGroup currentChildGroup = this.childGroup;
        final ChannelHandler currentChildHandler = this.childHandler;
        final Entry[] currentChildOptions;
        synchronized(this.childOptions) {
            currentChildOptions = (Entry[])this.childOptions.entrySet().toArray(newOptionArray(this.childOptions.size()));
        }

        final Entry[] currentChildAttrs;
        synchronized(this.childAttrs) {
            currentChildAttrs = (Entry[])this.childAttrs.entrySet().toArray(newAttrArray(this.childAttrs.size()));
        }

        p.addLast(new ChannelHandler[]{new ChannelInitializer<Channel>() {
            public void initChannel(final Channel ch) throws Exception {
                final ChannelPipeline pipeline = ch.pipeline();
                ChannelHandler handler = ServerBootstrap.this.config.handler();
                if (handler != null) {
                    pipeline.addLast(new ChannelHandler[]{handler});
                }

                ch.eventLoop().execute(new Runnable() {
                    public void run() {
                        pipeline.addLast(new ChannelHandler[]{new ServerBootstrap.ServerBootstrapAcceptor(ch, currentChildGroup, currentChildHandler, currentChildOptions, currentChildAttrs)});
                    }
                });
            }
        }});
    }

• 设置 NioServerSocketChannel 的 TCP 属性。
• 由于 LinkedHashMap 是非线程安全的，使用同步进行处理。
• 对 NioServerSocketChannel 的 ChannelPipeline 添加 ChannelInitializer 处理器。

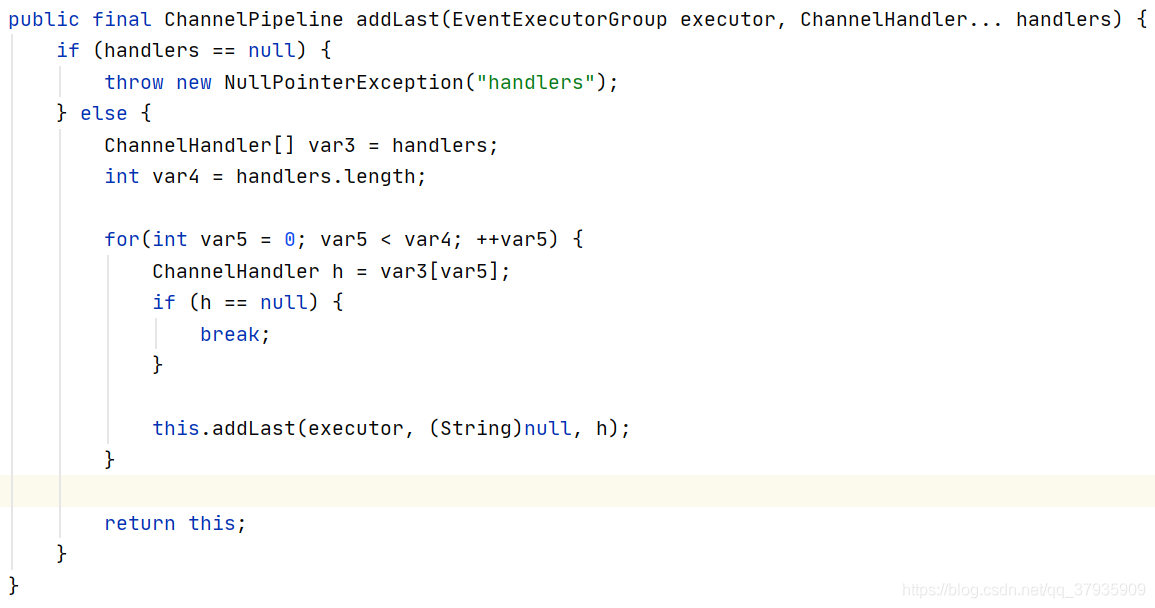

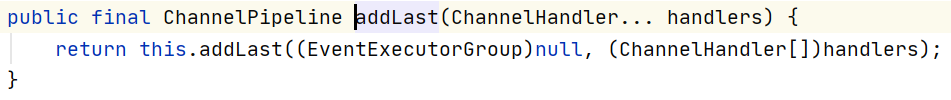

• 这里调用了他的 addLast 方法，也就是将整个 handler 插入到 tail 的前面，因为 tail 永远会在后面，需要做一些系统的固定工作。

public final ChannelPipeline addLast(EventExecutorGroup group, String name, ChannelHandler handler) {
        final AbstractChannelHandlerContext newCtx;
        synchronized(this) {
            checkMultiplicity(handler);
            newCtx = this.newContext(group, this.filterName(name, handler), handler);
            this.addLast0(newCtx);
            if (!this.registered) {
                newCtx.setAddPending();
                this.callHandlerCallbackLater(newCtx, true);
                return this;
            }

            EventExecutor executor = newCtx.executor();
            if (!executor.inEventLoop()) {
                newCtx.setAddPending();
                executor.execute(new Runnable() {
                    public void run() {
                        DefaultChannelPipeline.this.callHandlerAdded0(newCtx);
                    }
                });
                return this;
            }
        }

        this.callHandlerAdded0(newCtx);
        return this;
    }

• 检查该 handler 是否符合标准，如果没有 Sharable 注解且已经被使用过了，就抛出异常；
• 创建一个 AbstractChannelHandlerContext 对象；
• 然后将 Context 添加到链表中。也就是追加到 tail 节点的前面。
• 最后，同步或者异步或者晚点异步的调用 callHandlerAdded0 方法，在该方法中，调用之前的 handler 的 handlerAdded 方法，而该方法内部调用了之前的 ChannelInitializer 匿名类的 initChannel 方法；

pipeline 的 addLast 方法，实际上创建一个 Context 对象包装了 pipeline 和 handler，然后通过同步或者异步的方式，间接执行 handler 的 自定义方法-------initChannel 方法。而这个 context 也加入到了 pipeline 的链表节点中。

config().group().register(channel) 方法

3.2 doBind0()

private static void doBind0(final ChannelFuture regFuture, final Channel channel, final SocketAddress localAddress, final ChannelPromise promise) {
        channel.eventLoop().execute(new Runnable() {
            public void run() {
                if (regFuture.isSuccess()) {
                    channel.bind(localAddress, promise).addListener(ChannelFutureListener.CLOSE_ON_FAILURE);
                } else {
                    promise.setFailure(regFuture.cause());
                }

            }
        });
    }

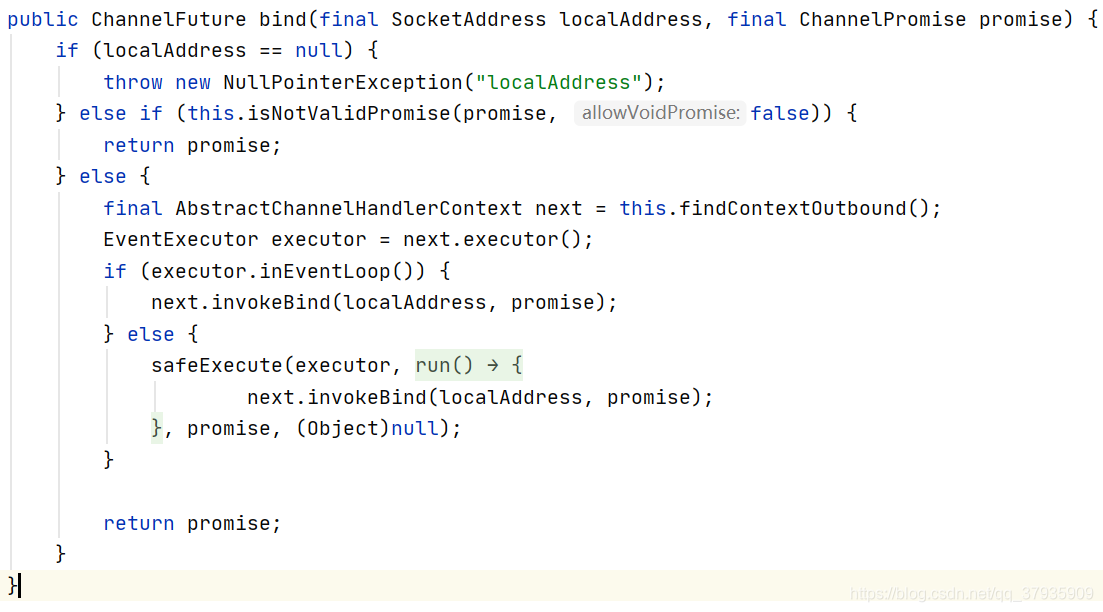

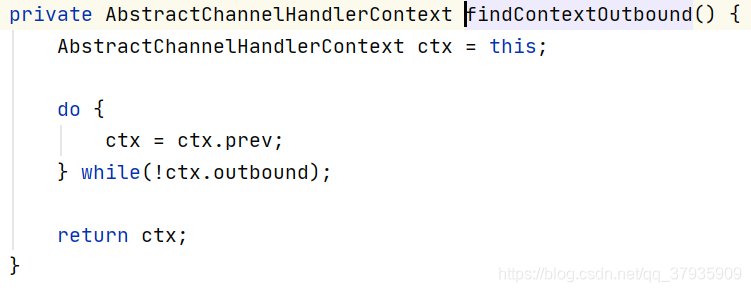

来到了 NioServerSocketChannel 的 pipeline 的 tail 节点的 bind 方法，该方法首先找到出站节点，然后执行出站节点的 invokeBind 方法。

private void invokeBind(SocketAddress localAddress, ChannelPromise promise) {
        if (this.invokeHandler()) {
            try {
                ((ChannelOutboundHandler)this.handler()).bind(this, localAddress, promise);
            } catch (Throwable var4) {
                notifyOutboundHandlerException(var4, promise);
            }
        } else {
            this.bind(localAddress, promise);
        }

    }

4、总结

• 首先创建2个 EventLoopGroup 线程池数组。数组默认大小CPU*2，方便chooser选择线程池时提高性能。
• BootStrap 将 boss 设置为 group属性，将 worker 设置为 childer 属性。
• 通过 bind 方法启动，内部重要方法为 initAndRegister 和 dobind 方法。
• initAndRegister 方法会反射创建 NioServerSocketChannel 及其相关的 NIO 的对象， pipeline ， unsafe，同时也为 pipeline 初始了 head 节点和 tail 节点。同时也含有 NioServerSocketChannelConfig 对象。然后向 pipeline 添加自定义的处理器和 ServerBootstrapAcceptor 处理器。这个处理器用于分配接受的 请求给 worker 线程池。每次添加处理器都会创建一个相对应的 Context 作为 pipeline 的节点并包装 handler 对象。注册过程中会调用 NioServerSocketChannel 的 doRegister 方法注册读事件。
• 在register0 方法成功以后调用在 dobind 方法中调用 doBind0 方法，该方法会 调用 NioServerSocketChannel 的 doBind 方法对 JDK 的 channel 和端口进行绑定，之后在调用 pipeline 的fireChannelActive 最后会调用 NioServerSocketChannel 的 doBeginRead 方法，将感兴趣的事件设置为Accept，完成 Netty 服务器的所有启动，并开始监听连接事件。
