FPGA----ZCU106的petalinux 2019.1使用USB传输数据

1、实际项目中需要用到开发板的串口进行数据交互，之前讲的几节只是启动了网口（如下链接）。因此，本次给大家带来的官方自带串口例程的使用方法，本文的vivado工程和下述连接一样，PL端什么配置都没有。

FPGA----ZCU106使用petalinux 2019.1（全网最详）-优快云博客文章浏览阅读1k次。本文完成了Vivado 2019.1版本下的基于ZCU106的全部linux系统移植_zcu106https://blog.youkuaiyun.com/qq_37912811/article/details/1345197352、对于windows系统下的USB可以很容易的外接多类型设备，这是由于windows有很多驱动才足以让其支持外界拓展设备（这也是为什么鸿蒙不被看好的原因，没有驱动生态），那么对于petalinux系统呢？

①首先明确，本文想通过petalinux的USB以串口形式将数据输出。另一个设备是DTU，上面有RS485和RS232端口。

第一种实现方法是，买一条USB转RS232的线，这种一般会用到PL2303芯片，这个我不推荐买绿联的设备，因为我没调试成功（可能买到假的线了，但是电脑是测试是没问题的），所有的驱动全部测试过了。（我的petalinux 是2019.1版本的，也可能现在的版本是支持的）。

第二种实现方法是，买一个USB转TTL的设备，再买一个TTL转RS485的设备。我推荐这个，因为我测试成功了。

②市面上有很多USB转串口芯片，本文以CH341/CH340芯片为例（341的驱动是兼容340的），讲述petalinux使用这些驱动。

③购买以CH340/341芯片为基础的USB转TTL设备，购买TTL转RS485的设备，淘宝上一搜一大堆，我用的是sisym的。

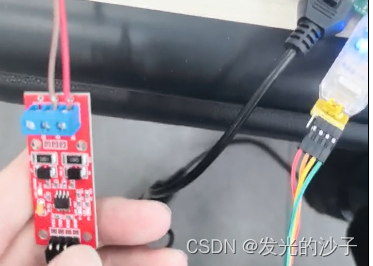

④ZCU106的USB连接CH340， CH340连接上图红色模块，输出的RS485可以连接DTU

3、操作方法，在Ubuntu的终端输入命令

①petalinux-config -c kernel

②选中下述模块，注意：看清楚下面的中括号里的内容，如果是[*]则按下键盘的Y键，如果是[M]一定要按下键盘的M键，而不是Y键。可以按下键盘的“/”键，输入驱动查看驱动依赖，后续可能有用。

Device Drivers --->

   [*] USB support --->

      [M] USB Serial Converter support --->

           [*] USB Generic serial Driver

           [M] USB Winchiphead CH341 single Port serial Driver

           [M] USB CP210x family of UART Bridge Controllers

③Save后，Exit

④petalinux-build

⑤打开下属文件夹，可以看到

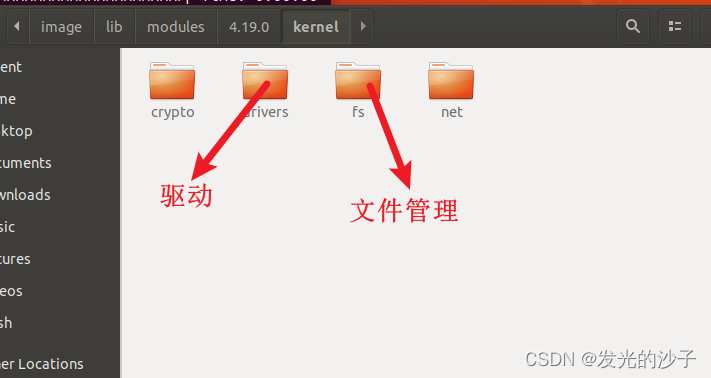

xxxx/xxxx/petalinux/build/tmp/work/plnx_zynqmp-xilinx-linux/linux-xlnx/4.19-xilinx-v2019.1+git999-r0/image/lib/modules/4.19.0/kernel

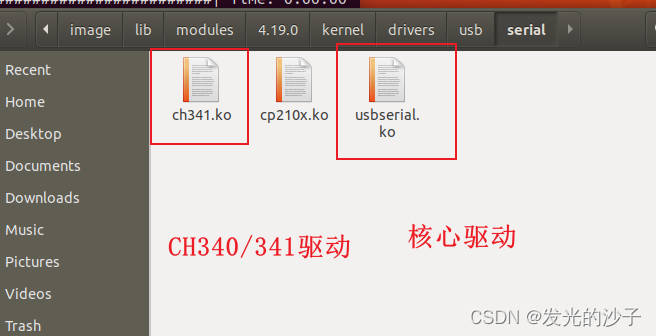

⑥打开drivers文件夹，打开usb文件夹，打开serial文件夹

 ⑦将serial的文件都拖到SD卡里面，还有BOOT.BIN以及image.ub都拖进去

⑧上电，启动ZCU106，插入CH341，应该就可以直接用了。

输入  ls /dev/tty*

可以看到  ttyUSB0设备。

不行的话就需要热加载。

执行下描述命令

/*挂载SD*/

mount /dev/mmcblk0p1 /mnt/

/*加载串口驱动，注意顺序*/

insmod /mnt/usb/core/usbcore.ko/*这个我忘记是怎么出现的了，下次更新再看吧*/

insmod /mnt/usb/serial/usbserial.ko

insmod /mnt/usb/serial/ch341.ko

应该就没问题了。

3、视频
