一．图书管理系统需求描述

1. 图书管理系统的系统组成

本管理系统主要由以下子系统构成：

系统管理员管理子系统
数据库管理员管理子系统
图书借阅者子系统

2. 图书管理系统的系统功能

2.1 系统功能介绍

2.1.1系统管理员层面

(1) 处理图书信息：增加，删除，更新图书信息。

(2) 处理借阅者账户信息：增加，删除，修改借阅者账户信息。

(3) 查询系统的数据信息：查询图书信息，查询借阅者信息。

2.1.2 数据库管理层面

(1) 管理系统的数据信息：图书信息，借阅者信息等。

2.1.3 借阅者层面

(1) 查询图书信息

(2) 借阅书籍和归还书籍。

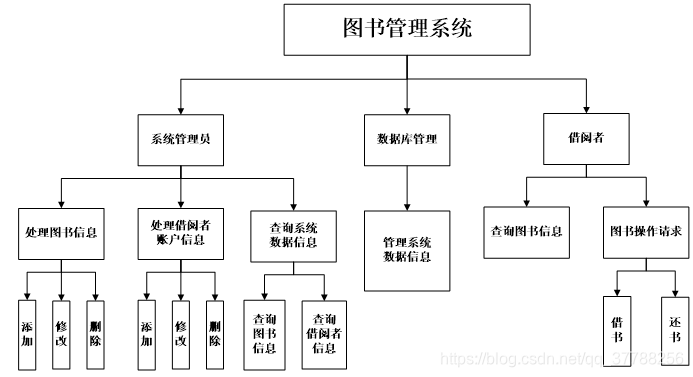

2.2 系统功能框图

3. 系统参与者

对于一个图书管理系统，我们从功能出发，图书管理系统基本的功能是完成图书的借阅和归还操作，并实现对系统中相关的信息的管理。

图书管理系统的主要服务对象可归结为一个类，即借阅者，其主要进行的活动为查询图书信息，并进行图书的借阅和归还。负责处理图书信息，处理借阅者账户信息，查询系统数据信息的角色为系统管理员。借阅者和系统管理员的主要特征类似，可抽象出“基”活动者“人”。而负责管理系统数据信息的角色是数据库管理。

因此对于一个图书管理系统主要有三类参与者，分别为“基”活动者“人”，系统管理员，数据库管理，借阅者。

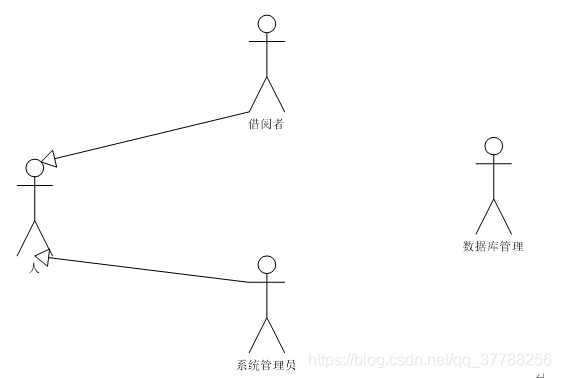

综上，图书管理系统识别出的系统参与者如下：

二．图书管理系统用例建模

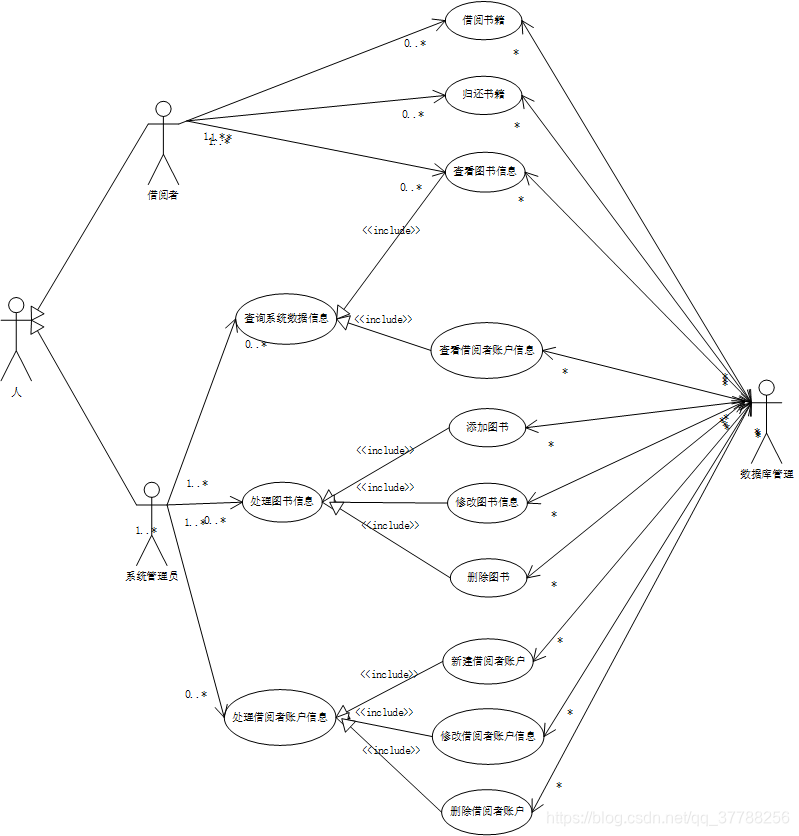

1. 图书管理系统UML用例图

2. 图书管理系统事件流

2.1 添加图书事件流

添加图书事件流：

1.管理员选择进入管理界面，用例开始

2.系统提示输入管理员密码

3.管理员输入密码

4.系统验证密码

A1：密码错误

5.进入管理界面，系统显示目前全部图书信息

6.管理员选择添加图书

7.系统提示输入图书信息

8.管理员输入图书信息

9.系统验证该图书是否有冲突

A2：存在冲突

10.系统添加新图书信息，提示添加成功

11.系统重新进入管理主界面，显示所有信息

12.用例结束

异常事件流处理：

A1：密码错误

1.系统提示输入错误

2.用户确认

3.进入添加图书事件流第2步

A2：存在冲突

1.系统提示修改图书信息

2.管理员修改输入图书信息

3.进入添加图书事件流第9步

2.2 修改图书信息事件流

修改图书信息事件流：

1.管理员选择进入管理界面，用例开始

2.系统提示输入管理员密码

3.管理员输入密码

4.系统验证密码

A1：密码错误

5.进入管理界面，系统显示目前全部图书信息

6.管理员选择要修改的图书

7.系统显示原有信息

8.管理员修改信息

9.系统验证信息

A2：信息错误

10.系统更新图书信息，提示修改成功

11.系统重新进入管理主界面，显示所有信息

12.用例结束

异常事件流处理：

A1：密码错误

1.系统提示输入错误

2.用户确认

3.进入修改图书信息事件流第2步

A2：信息错误

1.系统提示修改错误信息

2.管理员修改输入信息

3.进入修改图书信息事件流第9步

2.3 删除图书事件流

删除图书事件流：

1.管理员选择进入管理界面，用例开始

2.系统提示输入管理员密码

3.管理员输入密码

4.系统验证密码

A1：密码错误

5.进入管理界面，系统显示目前全部图书信息

6.管理员选择要删除的图书

7.系统显示是否确认删除

8.管理员选择确认

A2：管理员选择取消

9.系统删除图书信息，提示删除成功

11.系统重新进入管理主界面，显示所有信息

12.用例结束

异常事件流处理：

A1：密码错误

1.系统提示输入错误

2.用户确认

3.进入修改图书信息事件流第2步

A2：管理员选择取消

1.进入修改图书信息事件流第11步

2.4 添加借阅者账户事件流

添加借阅者账户事件流：

1.管理员选择进入管理界面，用例开始

2.系统提示输入管理员密码

3.管理员输入密码

4.系统验证密码

A1：密码错误

5.进入管理界面，系统显示目前全部借阅者账户信息

6.管理员选择添加借阅者账户

7.系统提示输入借阅者账户信息

8.管理员输入借阅者账户信息

9.系统验证该借阅者账户是否有冲突

A2：存在冲突

10.系统添加新借阅者账户信息，提示添加成功

11.系统重新进入管理主界面，显示所有信息

12.用例结束

异常事件流处理：

A1：密码错误

1.系统提示输入错误

2.用户确认

3.进入添加借阅者账户信息流第2步

A2：存在冲突

1.系统提示修改借阅者账户信息

2.管理员修改输入借阅者账户信息

3.进入添加借阅者账户事件流第9步

2.5 修改借阅者信息事件流

修改借阅者信息事件流：

1.管理员选择进入管理界面，用例开始

2.系统提示输入管理员密码

3.管理员输入密码

4.系统验证密码

A1：密码错误

5.进入管理界面，系统显示目前全部借阅者信息

6.管理员选择要修改的借阅者

7.系统显示原有借阅者信息

8.管理员修改借阅者信息

9.系统验证借阅者信息

A2：信息错误

10.系统更新借阅者信息，提示修改成功

11.系统重新进入管理主界面，显示所有信息

12.用例结束

异常事件流处理：

A1：密码错误

1.系统提示输入错误

2.用户确认

3.进入修改借阅者信息事件流第2步

A2：信息错误

1.系统提示修改错误信息

2.管理员修改输入信息

3.进入修改借阅者信息事件流第9步

2.6 删除借阅者账户事件流

删除借阅者账户事件流：

1.管理员选择进入管理界面，用例开始

2.系统提示输入管理员密码

3.管理员输入密码

4.系统验证密码
