CAN电路

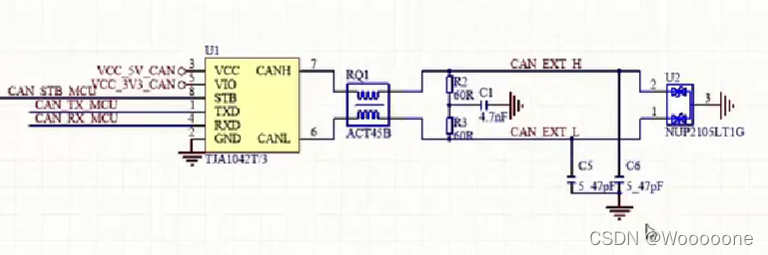

- 接口端原理图

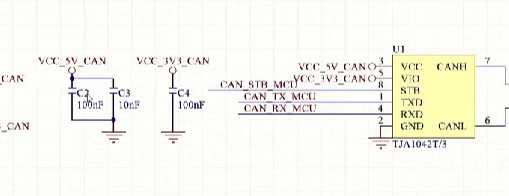

信号端原理图
- 电容的选型：储能电容使用1uf到470uf不等，根据瞬时的消耗功率确定。滤波电容常使用10nf或者100nf的电容。当做滤波电容使用时对精度要求不高。3.3v由于从单片机输出，并且负载不大，而5v为整个转换芯片提供电源，因此3.3v处使用一个小电容，而5v处使用两个电容且容值大
- 转换芯片出口至MCU的走线可能会很长，可以使用π型滤波电路减少干扰
- 静电管U2：放置在可以与人体接触的接口处，例如信号接口处，选型时可以使用专用静电管，例如CAN专用静电管、USB3.0专用静电管 （不是专用的静电管可能会因为频率的问题影响信号的稳定性）
- 共模电感RQ1：放置在于芯片接近处，以减少信号的共模干扰，也可使用专用的共模电感
- 电容C5C6：放置在信号线处，容值必须很小，可以减少振铃、过冲等信号干扰，倘若容值很大可能会造成信号线信号跳变变慢，影响信号的传输，同时，选用的电容一致性要好
- 电容C1：可以维持电压的稳定性
