IIC通讯协议

简单介绍下IIC的通讯时序，然后给出51单片机实现的代码。

1. 通讯协议

IIC总线在传送数据过程中有三种类型信号，分别是：开始信号、结束信号和应答信号。

• 开始信号：SCL为高电平时，SDA由高电平向低电平跳变，开始传送数据。
• 结束信号：SCL为高电平时，SDA由低电平向高电平跳变，结束传送数据。
• 应答信号：接收数据的IC在接收到8bit数据后，向发送数据的IC发出特定的低电平脉冲，表示已收到数据。CPU向受控单元发出一个信号后，等待受控单元发出一个应答信号，CPU接收到应答信号后，根据实际情况做出是否继续传递信号的判断。若未接收到应答信号，则判断为受控单元出现故障。

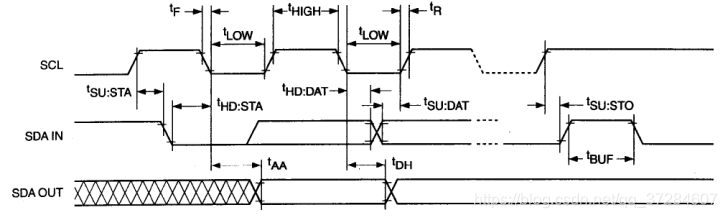

IIC总线时序图片如下。

2. 51单片机程序代码

2.1 使用的IO口

//---定义IIC接口---//
sbit IIC_SCL = P2^1;
sbit IIC_SDA = P2^0;

2.2 延时函数

/**************************************
延时4微秒(STC89C51，晶振频率12MHz)
不同的单片机,需要调整此函数
**************************************/
void Delay_4us(void)
{


	_nop_();
	_nop_();
	_nop_();
    _nop_();
}

2.3 IIC驱动代码

/*******************************************************************************
* 函数名   	   	: IIC_Start
* 功能			: IIC启动信号
* 输入			: 无
* 输出			: 无
*******************************************************************************/
void IIC_Start(void)
{


	IIC_SDA = 1;
	IIC_SCL = 1;
	Delay_4us
