STM32学习笔记(二十六)IIC实验

STM32F103ZET6之IIC实验



前言

对于STM32的学习可分为3个版本。
1.寄存器版本
2.库函数版本
3.HAL库版本
由于个人原因,选择库函数版本来进行STM32的学习。


提示:软件安装等问题,不进行讲解!!!

一、原理

1.简介

IIC(Inter-Integrated Circuit)总线是一种由 PHILIPS 公司开发的两线式串行总线,用于连接微控制器及其外围设备。它是由数据线 SDA 和时钟 SCL 构成的串行总线,可发送和接收数据。在 CPU 与被控 IC 之间、 IC 与 IC 之间进行双向传送, 高速 IIC 总线一般可达 400kbps 以上。
I2C 总线在传送数据过程中共有三种类型信号, 它们分别是:开始信号、结束信号和应答信号。

IIC协议
① 空闲状态
② 开始信号
③ 停止信号
④ 应答信号
⑤ 数据的有效性
⑥ 数据传输
开始信号: SCL 为高电平时, SDA 由高电平向低电平跳变,开始传送数据。
结束信号: SCL 为高电平时, SDA 由低电平向高电平跳变,结束传送数据。
应答信号:接收数据的 IC 在接收到 8bit 数据后,向发送数据的 IC 发出特定的低电平脉冲,表示已收到数据。 CPU 向受控单元发出一个信号后,等待受控单元发出一个应答信号, CPU 接收到应答信号后,根据实际情况作出是否继续传递信号的判断。若未收到应答信号,由判断为受控单元出现故障。
这些信号中,起始信号是必需的,结束信号和应答信号,都可以不要。

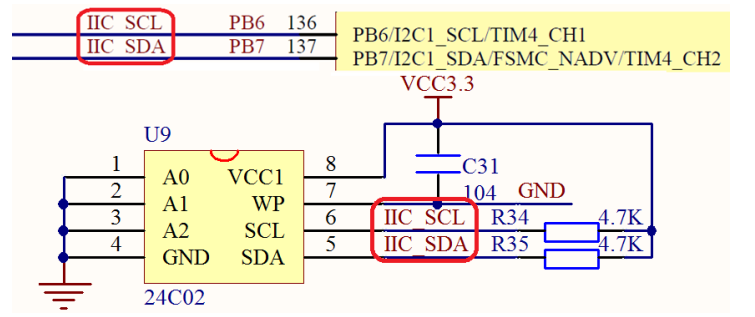

2.硬件连接

IIC与24C02连接图
在这里插入图片描述

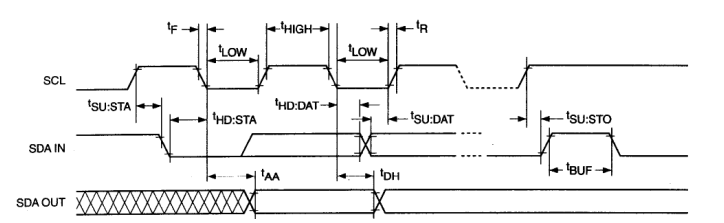

3.时序图

在这里插入图片描述

二、驱动代码

1.iic.h

#ifndef __MYIIC_H
#define __MYIIC_H
#include "sys.h"

//IO方向设置

#define SDA_IN()  {GPIOB->CRL&=0X0FFFFFFF;GPIOB->CRL|=(u32)8<<28;}
#define SDA_OUT() {GPIOB->CRL&=0X0FFFFFFF;GPIOB->CRL|=(u32)3<<28;}

//IO操作函数
#define IIC_SCL    PBout(6) //SCL
#define IIC_SDA    PBout(7) //SDA
#define READ_SDA   PBin(7)  //输入SDA

//IIC所有操作函数
void IIC_Init(void);                //初始化IIC的IO口
void IIC_Start(void);				//发送IIC开始信号
void IIC_Stop(void);	  			//发送IIC停止信号
void IIC_Send_Byte(u8 txd);			//IIC发送一个字节
u8 IIC_Read_Byte(unsigned char ack);//IIC读取一个字节
u8 IIC_Wait_Ack(void); 				//IIC等待ACK信号
void IIC_Ack(void);					//IIC发送ACK信号
void IIC_NAck(void);				//IIC不发送ACK信号

void IIC_Write_One_Byte(u8 daddr,u8 addr,u8 data);
u8 IIC_Read_One_Byte(u8 daddr,u8 addr);
#endif

2.iic.c

#include "myiic.h"
#include "delay.h"

//初始化IIC
void IIC_Init(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	RCC_APB2PeriphClockCmd(	RCC_APB2Periph_GPIOB, ENABLE );	//使能GPIOB时钟

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6|GPIO_Pin_7;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP ;   //推挽输出
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStructure);
	GPIO_SetBits(GPIOB,GPIO_Pin_6|GPIO_Pin_7); 	//PB6,PB7 输出高
}
//产生IIC起始信号
void IIC_Start(void)
{
	SDA_OUT();     //sda线输出
	IIC_SDA=1;
	IIC_SCL=1;
	delay_us(4);
 	IIC_SDA=0;//START:when CLK is high,DATA change form high to low
	delay_us(4);
	IIC_SCL=0;//钳住I2C总线,准备发送或接收数据
}
//产生IIC停止信号
void IIC_Stop(void)
{
	SDA_OUT();//sda线输出
	IIC_SCL=0;
	IIC_SDA=0;//STOP:when CLK is high DATA change form low to high
 	delay_us(4);
	IIC_SCL=1;
	IIC_SDA=1;//发送I2C总线结束信号
	delay_us(4);
}
//等待应答信号到来
//返回值:1,接收应答失败
//        0,接收应答成功
u8 IIC_Wait_Ack(void)
{
	u8 ucErrTime=0;
	SDA_IN();      //SDA设置为输入
	IIC_SDA=1;delay_us(1);
	IIC_SCL=1;delay_us(1);
	while(READ_SDA)
	{
		ucErrTime++;
		if(ucErrTime>250)
		{
			IIC_Stop();
			return 1;
		}
	}
	IIC_SCL=0;//时钟输出0
	return 0;
}
//产生ACK应答
void IIC_Ack(void)
{
	IIC_SCL=0;
	SDA_OUT();
	IIC_SDA=0;
	delay_us(2);
	IIC_SCL=1;
	delay_us(2);
	IIC_SCL=0;
}
//不产生ACK应答
void IIC_NAck(void)
{
	IIC_SCL=0;
	SDA_OUT();
	IIC_SDA=1;
	delay_us(2);
	IIC_SCL=1;
	delay_us(2);
	IIC_SCL=0;
}
//IIC发送一个字节
//返回从机有无应答
//1,有应答
//0,无应答
void IIC_Send_Byte(u8 txd)
{
    u8 t;
	SDA_OUT();
    IIC_SCL=0;//拉低时钟开始数据传输
    for(t=0;t<8;t++)
    {
        IIC_SDA=(txd&0x80)>>7;
        txd<<=1;
		delay_us(2);   //对TEA5767这三个延时都是必须的
		IIC_SCL=1;
		delay_us(2);
		IIC_SCL=0;
		delay_us(2);
    }
}
//读1个字节,ack=1时,发送ACK,ack=0,发送nACK
u8 IIC_Read_Byte(unsigned char ack)
{
	unsigned char i,receive=0;
	SDA_IN();//SDA设置为输入
    for(i=0;i<8;i++ )
	{
        IIC_SCL=0;
        delay_us(2);
		IIC_SCL=1;
        receive<<=1;
        if(READ_SDA)receive++;
		delay_us(1);
    }
    if (!ack)
        IIC_NAck();//发送nACK
    else
        IIC_Ack(); //发送ACK
    return receive;
}

三、程序源码

1.24c02.h

代码如下:

#ifndef __24CXX_H
#define __24CXX_H
#include "myiic.h"

#define AT24C01		127
#define AT24C02		255
#define AT24C04		511
#define AT24C08		1023
#define AT24C16		2047
#define AT24C32		4095
#define AT24C64	    8191
#define AT24C128	16383
#define AT24C256	32767
//Mini STM32开发板使用的是24c02,所以定义EE_TYPE为AT24C02
#define EE_TYPE AT24C02

u8 AT24CXX_ReadOneByte(u16 ReadAddr);							//指定地址读取一个字节
void AT24CXX_WriteOneByte(u16 WriteAddr,u8 DataToWrite);		//指定地址写入一个字节
void AT24CXX_WriteLenByte(u16 WriteAddr,u32 DataToWrite,u8 Len);//指定地址开始写入指定长度的数据
u32 AT24CXX_ReadLenByte(u16 ReadAddr,u8 Len);					//指定地址开始读取指定长度数据
void AT24CXX_Write(u16 WriteAddr,u8 *pBuffer,u16 NumToWrite);	//从指定地址开始写入指定长度的数据
void AT24CXX_Read(u16 ReadAddr,u8 *pBuffer,u16 NumToRead);   	//从指定地址开始读出指定长度的数据

u8 AT24CXX_Check(void);  //检查器件
void AT24CXX_Init(void); //初始化IIC
#endif

2.24c02.c

代码如下:

#include "24cxx.h"
#include "delay.h"

//初始化IIC接口
void AT24CXX_Init(void)
{
	IIC_Init();
}
//在AT24CXX指定地址读出一个数据
//ReadAddr:开始读数的地址
//返回值  :读到的数据
u8 AT24CXX_ReadOneByte(u16 ReadAddr)
{
	u8 temp=0;
    IIC_Start();
	if(EE_TYPE>AT24C16)
	{
		IIC_Send_Byte(0XA0);	   //发送写命令
		IIC_Wait_Ack();
		IIC_Send_Byte(ReadAddr>>8);//发送高地址
		IIC_Wait_Ack();
	}else IIC_Send_Byte(0XA0+((ReadAddr/256)<<1));   //发送器件地址0XA0,写数据

	IIC_Wait_Ack();
    IIC_Send_Byte(ReadAddr%256);   //发送低地址
	IIC_Wait_Ack();
	IIC_Start();
	IIC_Send_Byte(0XA1);           //进入接收模式
	IIC_Wait_Ack();
    temp=IIC_Read_Byte(0);
    IIC_Stop();//产生一个停止条件
	return temp;
}
//在AT24CXX指定地址写入一个数据
//WriteAddr  :写入数据的目的地址
//DataToWrite:要写入的数据
void AT24CXX_WriteOneByte(u16 WriteAddr,u8 DataToWrite)
{
    IIC_Start();
	if(EE_TYPE>AT24C16)
	{
		IIC_Send_Byte(0XA0);	    //发送写命令
		IIC_Wait_Ack();
		IIC_Send_Byte(WriteAddr>>8);//发送高地址
 	}else
	{
		IIC_Send_Byte(0XA0+((WriteAddr/256)<<1));   //发送器件地址0XA0,写数据
	}
	IIC_Wait_Ack();
    IIC_Send_Byte(WriteAddr%256);   //发送低地址
	IIC_Wait_Ack();
	IIC_Send_Byte(DataToWrite);     //发送字节
	IIC_Wait_Ack();
    IIC_Stop();//产生一个停止条件
	delay_ms(10);
}
//在AT24CXX里面的指定地址开始写入长度为Len的数据
//该函数用于写入16bit或者32bit的数据.
//WriteAddr  :开始写入的地址
//DataToWrite:数据数组首地址
//Len        :要写入数据的长度2,4
void AT24CXX_WriteLenByte(u16 WriteAddr,u32 DataToWrite,u8 Len)
{
	u8 t;
	for(t=0;t<Len;t++)
	{
		AT24CXX_WriteOneByte(WriteAddr+t,(DataToWrite>>(8*t))&0xff);
	}
}

//在AT24CXX里面的指定地址开始读出长度为Len的数据
//该函数用于读出16bit或者32bit的数据.
//ReadAddr   :开始读出的地址
//返回值     :数据
//Len        :要读出数据的长度2,4
u32 AT24CXX_ReadLenByte(u16 ReadAddr,u8 Len)
{
	u8 t;
	u32 temp=0;
	for(t=0;t<Len;t++)
	{
		temp<<=8;
		temp+=AT24CXX_ReadOneByte(ReadAddr+Len-t-1);
	}
	return temp;
}
//检查AT24CXX是否正常
//这里用了24XX的最后一个地址(255)来存储标志字.
//如果用其他24C系列,这个地址要修改
//返回1:检测失败
//返回0:检测成功
u8 AT24CXX_Check(void)
{
	u8 temp;
	temp=AT24CXX_ReadOneByte(255);//避免每次开机都写AT24CXX
	if(temp==0X55)return 0;
	else//排除第一次初始化的情况
	{
		AT24CXX_WriteOneByte(255,0X55);
	    temp=AT24CXX_ReadOneByte(255);
		if(temp==0X55)return 0;
	}
	return 1;
}

//在AT24CXX里面的指定地址开始读出指定个数的数据
//ReadAddr :开始读出的地址 对24c02为0~255
//pBuffer  :数据数组首地址
//NumToRead:要读出数据的个数
void AT24CXX_Read(u16 ReadAddr,u8 *pBuffer,u16 NumToRead)
{
	while(NumToRead)
	{
		*pBuffer++=AT24CXX_ReadOneByte(ReadAddr++);
		NumToRead--;
	}
}
//在AT24CXX里面的指定地址开始写入指定个数的数据
//WriteAddr :开始写入的地址 对24c02为0~255
//pBuffer   :数据数组首地址
//NumToWrite:要写入数据的个数
void AT24CXX_Write(u16 WriteAddr,u8 *pBuffer,u16 NumToWrite)
{
	while(NumToWrite--)
	{
		AT24CXX_WriteOneByte(WriteAddr,*pBuffer);
		WriteAddr++;
		pBuffer++;
	}
}

3.main.c

代码如下:

#include "led.h"
#include "delay.h"
#include "key.h"
#include "sys.h"
#include "lcd.h"
#include "usart.h"
#include "usmart.h"
#include "24cxx.h"

//要写入到24c02的字符串数组
const u8 TEXT_Buffer[]={"Elite STM32 IIC TEST"};
#define SIZE sizeof(TEXT_Buffer)

 int main(void)
 {
	u8 key;
	u16 i=0;
	u8 datatemp[SIZE];
	delay_init();	    	 //延时函数初始化
    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2:2位抢占优先级,2位响应优先级
	uart_init(115200);	 	//串口初始化为115200
	LED_Init();		  		//初始化与LED连接的硬件接口
	LCD_Init();			   	//初始化LCD
	KEY_Init();				//按键初始化
	AT24CXX_Init();			//IIC初始化

 	POINT_COLOR=RED;//设置字体为红色
	LCD_ShowString(30,50,200,16,16,"Elite STM32");
	LCD_ShowString(30,70,200,16,16,"IIC TEST");
	LCD_ShowString(30,90,200,16,16,"ATOM@ALIENTEK");
	LCD_ShowString(30,110,200,16,16,"2015/1/15");
	LCD_ShowString(30,130,200,16,16,"KEY1:Write  KEY0:Read");	//显示提示信息
 	while(AT24CXX_Check())//检测不到24c02
	{
		LCD_ShowString(30,150,200,16,16,"24C02 Check Failed!");
		delay_ms(500);
		LCD_ShowString(30,150,200,16,16,"Please Check!      ");
		delay_ms(500);
		LED0=!LED0;//DS0闪烁
	}
	LCD_ShowString(30,150,200,16,16,"24C02 Ready!");
 	POINT_COLOR=BLUE;//设置字体为蓝色
	while(1)
	{
		key=KEY_Scan(0);
		if(key==KEY1_PRES)//KEY_UP按下,写入24C02
		{
			LCD_Fill(0,170,239,319,WHITE);//清除半屏
 			LCD_ShowString(30,170,200,16,16,"Start Write 24C02....");
			AT24CXX_Write(0,(u8*)TEXT_Buffer,SIZE);
			LCD_ShowString(30,170,200,16,16,"24C02 Write Finished!");//提示传送完成
		}
		if(key==KEY0_PRES)//KEY1按下,读取字符串并显示
		{
 			LCD_ShowString(30,170,200,16,16,"Start Read 24C02.... ");
			AT24CXX_Read(0,datatemp,SIZE);
			LCD_ShowString(30,170,200,16,16,"The Data Readed Is:  ");//提示传送完成
			LCD_ShowString(30,190,200,16,16,datatemp);//显示读到的字符串
		}
		i++;
		delay_ms(10);
		if(i==20)
		{
			LED0=!LED0;//提示系统正在运行
			i=0;
		}
	}
}

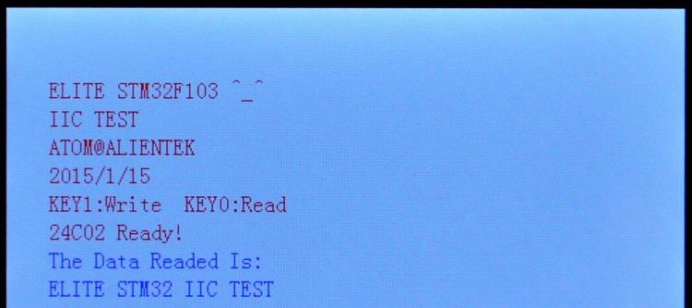

实验结果

KEY_1进行写数据,KEY_0进行读数据。
在这里插入图片描述


总结

1.看完视频,一定自己写一遍程序。
2.烧写程序前,对程序进行分析,推理实验现象。
3.若实验现象与推理不一致,一定要认真分析程序。
