一、Window的分类

什么是window？

Flink是一个流处理计算框架，它底层基于流处理引擎，实现了批处理与流处理，在流处理中，为了处理无限的数据集，使用window将无限的数据流切分多个有限的数据块进行计算。

我们按照具体的业务需求将window划分为KeyedWindow以及Non-KeyedWindow，如果是KeyedWindow那么它会有多个并行度来计算窗口中的数据，对于KeyedWindow的并行度则为1。
在这里插入图片描述

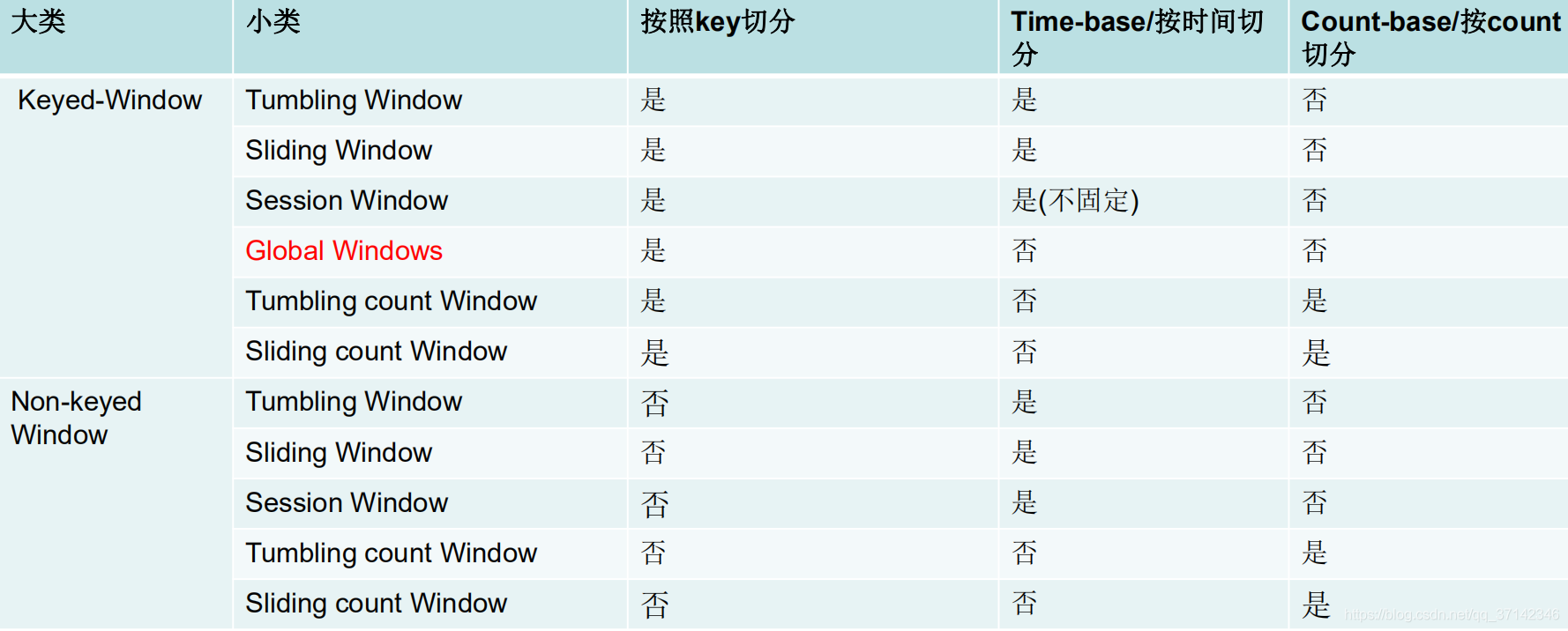

以time window为例，按照key分组与不分组的window划分如下图所示：

在Keyed Window和Non-Keyed Window中又分为Count-based window根据元素个数对数据流进行分组切分，Time-based window根据时间对数据流进行分组切分。

Count-based window又有以下分类：

Tumbling CountWindow
Sliding CountWindow

Time-based window有以下分类：

Tumbling Window
Sliding Window
Session Window

对于Keyed Window还有Global Window，即不划分窗口，所以使用该窗口必须定义触发器。
对于每一个窗口的大小是[start,end)，即前闭后开区间。

Tumbling Window

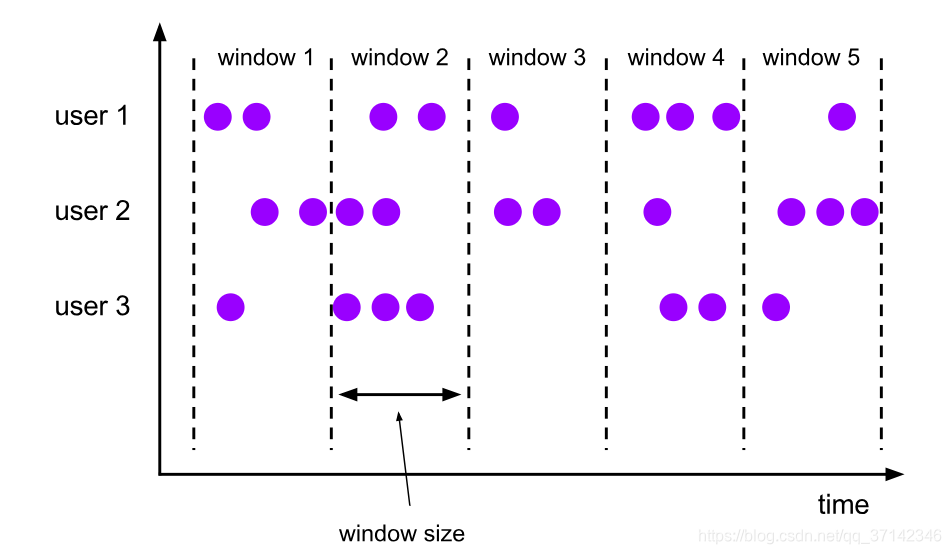

将数据依据固定的窗口长度对数据进行切片，窗口的长度固定，event没有重叠。
在这里插入图片描述
该窗口的设置可以设置窗口的大小，通过设置时间，时，分，秒等，也可以通过offset来指定偏移量。比如窗口设置为一天，单并不需要从整点开始，即提前8小时开始创建窗口。

DataStream<T> input = ...;

// tumbling event-time windows
input
    .keyBy(<key selector>)
    .window(TumblingEventTimeWindows.of(Time.seconds(5)))
    .<windowed transformation>(<window function>);

// tumbling processing-time windows
input
    .keyBy(<key selector>)
    .window(TumblingProcessingTimeWindows.of(Time.seconds(5)))
    .<windowed transformation>(<window function>);

// daily tumbling event-time windows offset by -8 hours.
input
    .keyBy(<key selector>)
    .window(TumblingEventTimeWindows.of(Time.days(1), Time.hours(-8)))
    .<windowed transformation>(<window function>);

Sliding Window

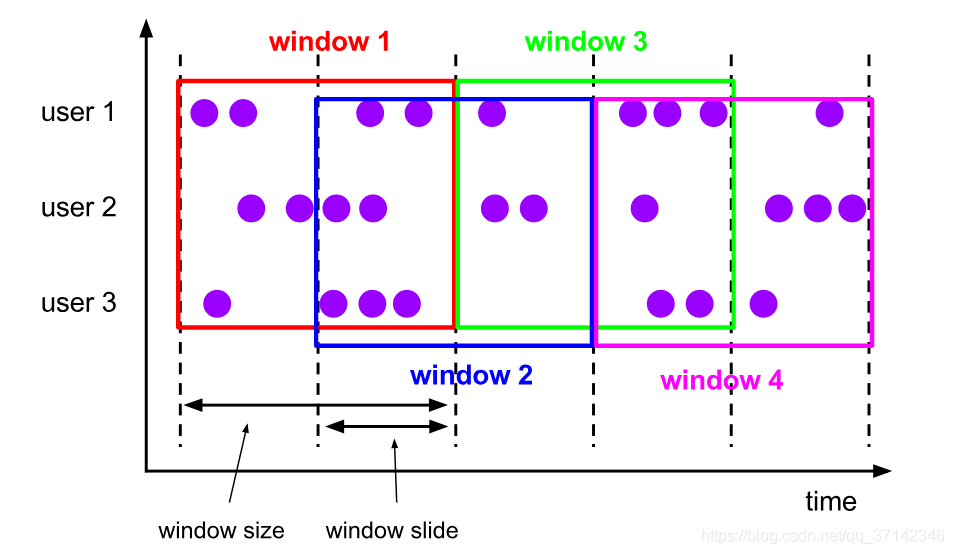

滑动窗口由固定的窗口长度和滑动间隔组成，event有重叠，窗口大小固定。
在这里插入图片描述
该窗口可以设置窗口的大小，以及滑动的距离，也可以设置offset设置窗口的偏移量。

DataStream<T> input = ...;

// sliding event-time windows
input
    .keyBy(<key selector>)
    .window(SlidingEventTimeWindows.of(Time.seconds(10), Time.seconds(5)))
    .<windowed transformation>(<window function>);

// sliding processing-time windows
input
    .keyBy(<key selector>)
    .window(SlidingProcessingTimeWindows.of(Time.seconds(10), Time.seconds(5)))
    .<windowed transformation>(<window function>);

// sliding processing-time windows offset by -8 hours
input
    .keyBy(<key selector>)
    .window(SlidingProcessingTimeWindows.of(Time.hours(12), Time.hours(1), Time.hours(-8)))
    .<windowed transformation>(<window function>);

Session Window

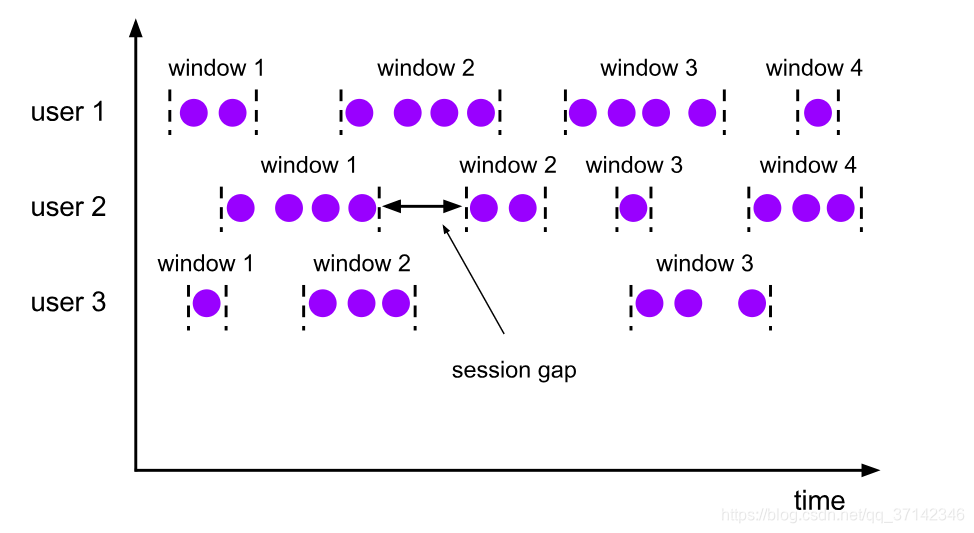

类似于web应用中的session，即一段时间没有接受到新数据就会生成新的窗口，特点是时间无对齐，event不重叠，没有固定的开始时间以及结束时间，只需指定session gap即可，常用于线上用户行为分析。
在这里插入图片描述
在session window设置gap时，可以设置固定gap和动态gap，如要实现动态gap，需要实现SessionWindowTimeGapExtractor接口。使用方式如下：

DataStream<T> input = ...;

// event-time session windows with static gap
input
    .keyBy(<key selector>)
    .window(EventTimeSessionWindows.withGap(Time.minutes(10)))
    .<windowed transformation>(<window function>);

// event-time session windows with dynamic gap
input
    .keyBy(<key selector>)
    .window(EventTimeSessionWindows.withDynamicGap((element) -> {
        // determine and return session gap
    }))
    .<windowed transformation>(<window function>);

// processing-time session windows with static gap
input
    .keyBy(<key selector>)
    .window(ProcessingTimeSessionWindows.withGap(Time.minutes(10)))
    .<windowed transformation>(<window function>);

// processing-time session windows with dynamic gap
input
    .keyBy(<key selector>)
    .window(ProcessingTimeSessionWindows.withDynamicGap((element) -> {
        // determine and return session gap
    }))
    .<windowed transformation>(<window function>);

Global Window

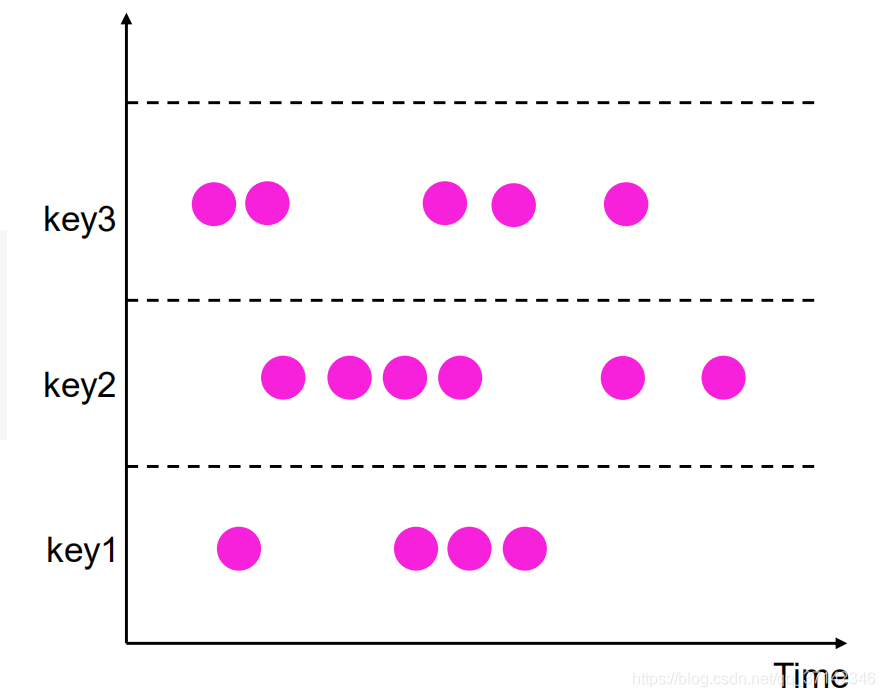

有相同key的所有元素分配给相同的单个全局窗口，使用时必须要自定义触发器，注意：使用在Keyed Stream中。
在这里插入图片描述

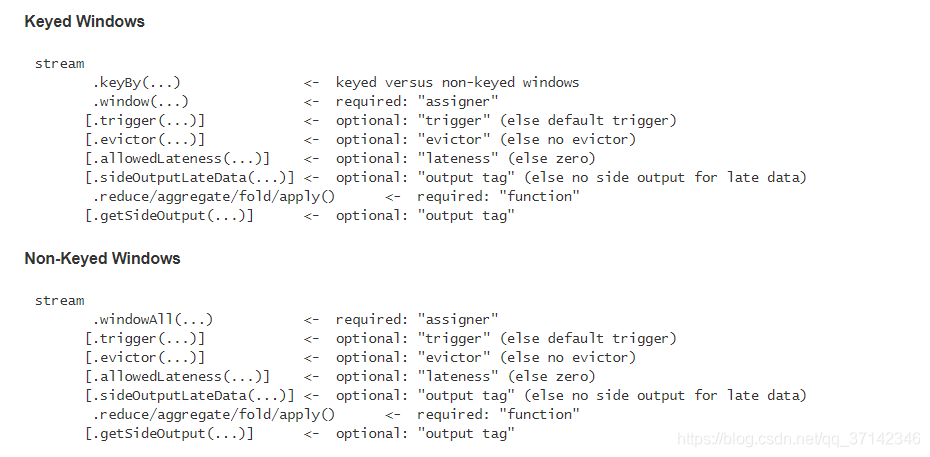

总结

除了上述的方法使用window外，还可以使用下面的方法：

Keyed Windows

Tumbling time window：.timeWindow(Time.seconds(30))
Sliding time window：.timeWindow(Time.seconds(30), Time.seconds(10))
Tumbling count window：.countWindow(1000)
Sliding count window：.countWindow(1000, 10)
Session window：.window(SessionWindows.withGap(Time.minutes(10)))

Non-Keyed Windows

Tumbling time window：.timeWindowAll(Time.seconds(30))
Sliding time window：.timeWindowAll(Time.seconds(30), Time.seconds(10))
Tumbling count window：.countWindowAll(1000)
Sliding count window：.countWindowAll(1000, 10)
Session window：.window(SessionWindows.withGap(Time.minutes(10)))

二、触发器Trigger&驱逐器Evictor

触发器

触发器决定了一个窗口何时可以被窗口函数处理(条件满足时触发并发出信号)。每一个window都有一个默认的触发器，当默认的触发器不满足你的需求时，可以通过调用trigger(...)来自定义一个触发器来使用。

如果要自定义触发器，只需要实现抽象类Trigger即可，它主要有以下几个抽象方法：

@PublicEvolving
public abstract class Trigger<T, W extends Window> implements Serializable {

	private static final long serialVersionUID = -4104633972991191369L;
	//每个元素被添加到窗口时调用
	public abstract TriggerResult onElement(T element, long timestamp, W window, TriggerContext ctx) throws Exception;
	//当一个已注册的处理时间计时器启动时调用
	public abstract TriggerResult onProcessingTime(long time, W window, TriggerContext ctx) throws Exception;
	//当一个已注册的事件时间计时器启动时调用
	public abstract TriggerResult onEventTime(long time, W window, TriggerContext ctx) throws Exception;
	//是否支持合并
	public boolean canMerge() {
		return false;
	}
	//与状态性触发器相关，当使用session window时，两个触发器对应的窗口合并时，合并两个触发器的状态。
	public void onMerge(W window, OnMergeContext ctx) throws Exception {
		throw new UnsupportedOperationException("This trigger does not support merging.");
	}
	//相应窗口被清除时触发
	public abstract void clear(W window, TriggerContext ctx) throws Exception;

可以看到上述方法通过返回一个TriggerResult来决定如何对其调用的事件进行处理，主要有以下处理方式：

public enum TriggerResult {

	//什么也不做
	CONTINUE(false, false),

	//触发计算并随后清除窗口中的元素
	FIRE_AND_PURGE(true, true),

	//触发计算
	FIRE(true, false),

	//清除窗口中的数据
	PURGE(false, true);
	......
	}

对于每一个window默认的有一个触发器，比如所有基于EventTime的Window都有一个EventTimeTrigger作为触发器，GlobalWindow的默认触发器是NeverTrigger，即永不触发，所以使用时必须要自定义触发器。当我们使用trigger()来指定触发器时，将覆盖默认的触发器。在Flink中有一些内置的Trigger触发器：

EventTimeTrigger：根据由watermark衡量的Event Time进度来触发
ProcessingTimeTrigger：根据处理时间来触发
CountTrigger ：一旦窗口中的元素个数超出了给定的限制就会触发
PurgingTrigger ：接受另一个触发器作为参数，并将其转换为一个purging触发器(当嵌套触发器触发时，将返回FIRE_AND_PURGE类型的TriggerResult)

驱逐器

驱逐器是可选操作，默认是没有的，它能够在窗口触发器前后删除一些无用的元素，类似于filter的功能。如果自定义Evictor，需要实现Evictor这个接口，它主要有以下两个方法：

public interface Evictor<T, W extends Window> extends Serializable {
	//在窗口函数之前被应用
	void evictBefore(Iterable<TimestampedValue<T>> elements, int size, W window, EvictorContext evictorContext);
	//在窗口函数之后被应用
	void evictAfter(Iterable<TimestampedValue<T>> elements, int size, W window, EvictorContext evictorContext);
	......
}

Flink不能保证窗口中元素的顺序。这意味着，尽管驱逐者从窗口的开头删除元素，但这些元素不一定是最先或最后到达的元素。在Flink中，还有一些内置的驱逐器：

CountEvitor：在窗口中保持用户指定数量的元素，并在窗口的开始处丢弃多余的元素。
DeltaEvitor：通过一个DeltaFunction和一个阈值，计算窗口缓存中最后一个元素和剩余的所有元素的delta值，并清除delta值大于或者等于阈值的元素。
TimeEvitor：使用一个interval(毫秒数)作为参数，对于一个给定的窗口，它会找出元素中的最大时间戳max_ts，并清除时间戳小于max_tx - interval的元素。
