NR帧结构



LTE、NR的无线帧和子帧的长度都是固定的。



LTE中：

无线帧：10ms

半帧：5ms

子帧：1ms，1ms作为LTE的一个调度时间单位，成为一个TTI

时隙：0.5ms，一个子帧有两个时隙。

符号：是时域最小范围，一个symbol是0.5/7ms

一个symbol传输多少比特，就需要看是多少QAM，即星座图。

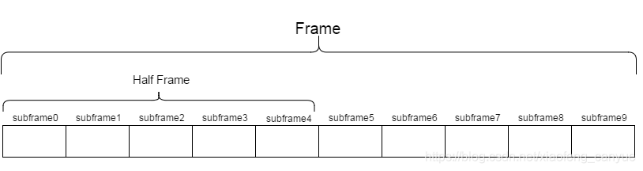

5G NR帧结构：

无线帧：10ms

半帧：5ms

子帧：1ms，1ms作为LTE的一个调度时间单位，成为一个TTI

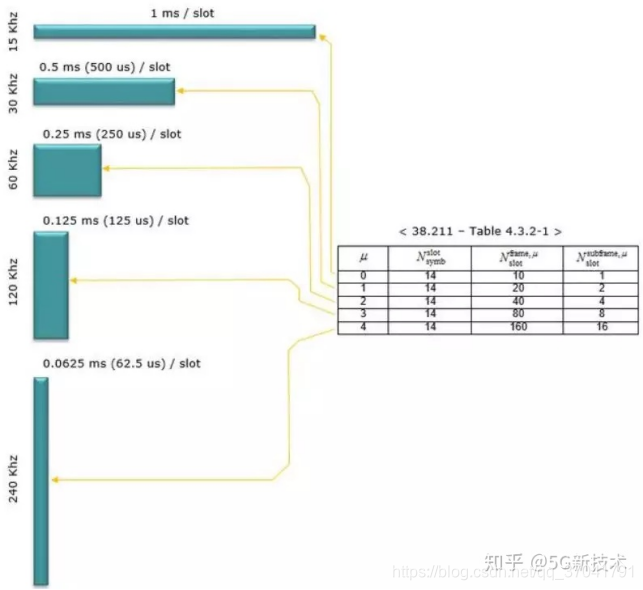

时隙：如下图所示，每个子帧包含的时隙由参数u确定，即由子载波间隔决定。

符号：每个slot在普通CP模式下分为14个符号。

一个symbol传输多少比特，就需要看是多少QAM，即星座图。

例如：5G高频子载波间隔120kHz中，一帧有80个时隙slot，每个时隙0.125ms，每个slot在普通CP模式下分为14个符号。
