  电磁辐射的一个主要原因是由于地线上的噪声电压形成的共模电流，这种电流导致电缆辐射，如下图：      ![在这里插入1描述](https://img-blog.csdnimg.cn/20191017165546368.png
  首先以上图方式连接，这种连接对共模电流的回流没什么影响，反而降低了共模电流的回流阻抗，但是可能会导致更为严重的EMC问题，
  ![在这里插入图片描述](https://img-blog.csdnimg.cn/20191017170552702.png)
  ![在这里插入图片描述](https://img-blog.csdnimg.cn/20191017170609291.png)

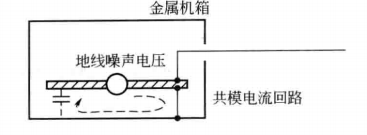

  **上图这种方式连接比较好的的，一方面共模电流的回路面积大大减小，同时对于抗扰方面也有好处。
  有些实验考虑到绝缘和耐压的问题会使电路板和机箱使用电容连接，但需要考虑电容的选型。
  现在思考：若电路板与金属机箱多点连接会导致什么情况？对于EMC是否有好处？坏处是什么？
  原因下篇博文详解**
