Flink--WaterMark原理和实现

一、WaterMark作用

在使用 EventTime 处理 Stream 数据的时候会遇到数据乱序的问题，流处理从 Event(事 件)产生，流经 Source，再到 Operator，这中间需要一定的时间。虽然大部分情况下，传输到 Operator 的数据都是按照事件产生的时间顺序来的，但是也不排除由于网络延迟等原因而导致乱序的产生，特别是使用 Kafka 的时候，多个分区之间的数据无法保证有序。因此， 在进行 Window 计算的时候，不能无限期地等下去，必须要有个机制来保证在特定的时间后， 必须触发 Window 进行计算，这个特别的机制就是 Watermark(水位线)。Watermark 是用于 处理乱序事件的。



二、原理

在 Flink 的窗口处理过程中，如果确定全部数据到达，就可以对 Window 的所有数据做 窗口计算操作(如汇总、分组等)，如果数据没有全部到达，则继续等待该窗口中的数据全 部到达才开始处理。这种情况下就需要用到水位线(WaterMarks)机制，它能够衡量数据处 理进度(表达数据到达的完整性)，保证事件数据(全部)到达 Flink 系统，或者在乱序及 延迟到达时，也能够像预期一样计算出正确并且连续的结果。当任何 Event 进入到 Flink 系统时，会根据当前最大事件时间产生 Watermarks 时间戳。

如何计算WaterMark的值？

Watermark = 进入 Flink 的最大的事件时间(mxtEventTime)— 指定的延迟时间(t)

有Watermark 的 Window 是怎么触发窗口函数？

如果有窗口的停止时间等于或者小于maxEventTime – t(当时的 warkmark)，那么 这个窗口被触发执行



Watermark 的使用存在三种情况:

1. 本来有序的 Stream 中的 Watermark

如果数据元素的事件时间是有序的，Watermark 时间戳会随着数据元素的事件时间按顺 序生成，此时水位线的变化和事件时间保持一直(因为既然是有序的时间，就不需要设置延 迟了，那么 t 就是 0。所以 watermark=maxtime-0 = maxtime)，也就是理想状态下的水位 线。当 Watermark 时间大于 Windows 结束时间就会触发对 Windows 的数据计算，以此类推，下一个 Window 也是一样。



2.乱序事件中的 Watermark

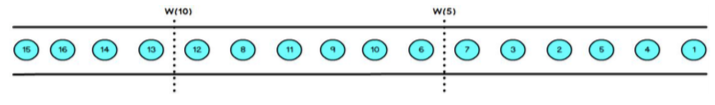

现实情况下数据元素往往并不是按照其产生顺序接入到 Flink 系统中进行处理，而频繁出现乱序或迟到的情况，这种情况就需要使用 Watermarks 来应对。比如下图，设置延迟时 间t为2



 3.并行数据流中的 Watermark

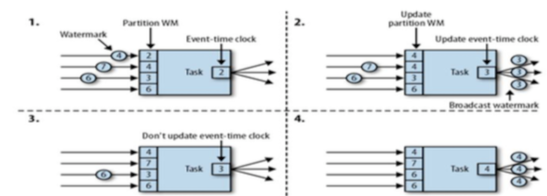

 在多并行度的情况下，Watermark 会有一个对齐机制，这个对齐机制会取所有 Channel中最小的 Watermark。





三、Watermark 运用

1.有序的Watermark

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

object WaterMark1 {   def main(args: Array[String]): Unit = {     val env = StreamExecutionEnvironment.getExecutionEnvironment     // 使用eventTime     env.setStreamTimeCharacteristic(TimeCharacteristic.EventTime)       val stream= env.socketTextStream("flink101", 8888)       .map(line => {         var arr = line.split(",")         Log(arr(0).trim,arr(1).trim, arr(2).trim, arr(3).trim, arr(4).trim.toLong, arr(5).trim.toLong)       }).assignAscendingTimestamps(_.callTime) // 数据有序的升序watermark       .filter(_.callType.equals("success"))         .keyBy(_.sid)         .timeWindow(Time.seconds(10), Time.seconds(5))         .reduce(new MyReduceFunction(), new ReturnMaxTimeWindowFunction)       env.execute("assignAscendingTimestampsDemo")   }

2.无序的Watermark

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46

object Watermark2 {   def main(args: Array[String]): Unit = {     val env = StreamExecutionEnvironment.getExecutionEnvironment     // 使用eventTime     env.setStreamTimeCharacteristic(TimeCharacteristic.EventTime)       // 周期引入watermart的设置，默认是100毫秒     env.getConfig.setAutoWatermarkInterval(100L)       val stream= env.socketTextStream("flink101", 8888)       .map(line => {         var arr = line.split(",")         Log(arr(0).trim,arr(1).trim, arr(2).trim, arr(3).trim, arr(4).trim.toLong, arr(5).trim.toLong)       })     // 数据是乱序的，延迟时间为3秒,周期性watermark       /**       * 第一种实现       */     val ds = stream.assignTimestampsAndWatermarks(new BoundedOutOfOrdernessTimestampExtractor[Log](Time.seconds(3)){       override def extractTimestamp(element: Log): Long = {         element.callTime  // EventTime       }     })       /**       * 第二种实现       */     val ds2 = stream.assignTimestampsAndWatermarks(new AssignerWithPeriodicWatermarks[Log] {         var maxEventTime: Long =_         override def getCurrentWatermark: Watermark = {         // 周期性生成watermark         new Watermark(maxEventTime - 3000L)       }         // 设定EventTime是哪个属性       override def extractTimestamp(element: Log, previousElementTimestamp: Long): Long = {         maxEventTime = maxEventTime.max(element.callTime)         element.callTime       }     })       env.execute("assignTimestampsAndWatermarksDemo")   }

　

3.With Punctuated(间断性的) Watermark

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26

val env = StreamExecutionEnvironment.getExecutionEnvironment     // 使用eventTime env.setStreamTimeCharacteristic(TimeCharacteristic.EventTime)   //读取文件数据 val data = env.socketTextStream("flink101",8888) .map(line=>{ var arr =line.split(",") new StationLog(arr(0).trim,arr(1).trim,arr(2).trim,arr(3).trim,arr(4).trim.toLong,arr(5).trim.to Long) })   // 生成watermark data.assignTimestampsAndWatermarks( new MyCustomerPunctuatedWatermarks(3000L)) //自定义延迟 } class MyCustomerPunctuatedWatermarks(delay:Long) extends AssignerWithPunctuatedWatermarks[StationLog]{ var maxTime :Long=0 override def checkAndGetNextWatermark(element: StationLog, extractedTimestamp: Long): Watermark = { if(element.sid.equals("station_1")){//当ID为:station_1 才生成水位线 maxTime =maxTime.max(extractedTimestamp) new Watermark(maxTime-delay) }else{ return null //其他情况下不返回水位线 } } override def extractTimestamp(element: StationLog, previousElementTimestamp: Long): Long = { element.callTime //抽取EventTime的值 } }
