使用TIM2的CC2来触发ADC

本文深入解析了STM32通用定时器TIM2的CC2配置,用于触发ADC采样。通过理解定时器向上计数与输出比较模式的工作原理,详细介绍了如何通过配置TIM2_CCMR1_CC2S实现输入捕捉与输出比较模式切换,确保在每次比较匹配时,TIM2_CH2产生上升沿触发ADC。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

    TIM_OCMode_PWM1

     向上计数时,当TIMx_CNT < TIMx_CCR*时,输出电平有效,否则为无效
     向下计数时,当TIMx_CNT > TIMx_CCR*时,输出电平无效,否则为有效

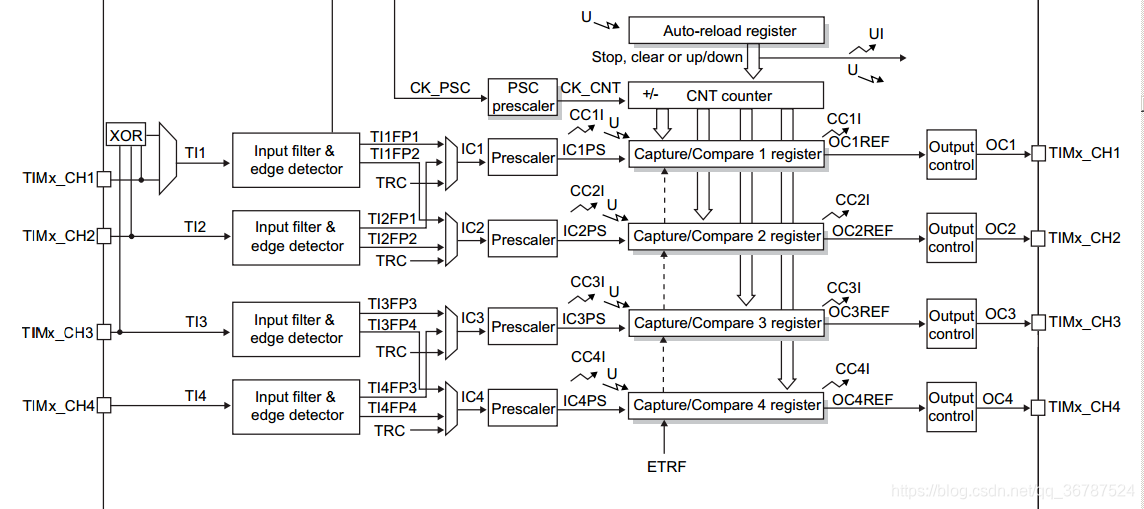

引用参考手册的原图:(截图引自通用定时器一章)
STM32关于使用定时器触发ADC转换的解决办法和详细说明

上图中红蓝两个框的中间部分,顶上是TIM2的自动重装寄存器和计数器寄存器,下面4个Capture/compare xregister是TIM2_CCRx寄存器。
要使用TIM2的CC2来触发ADC,看懂这个图是关键。
首先要明确,这个图的红框部分和蓝框部分,是不会同时工作的,红框是配置为输入捕捉模式才能生效,蓝框是配置为输出比较模式才能生效,通过配置TIM2_CCMR1_CC2S来控制TIM2_CC2究竟是处于哪种模式(CC2S=0为比较输出,>0为输入捕捉),请注意:这里蓝框的其中一个输出是TIMx_CH2,而TIM2_CH2又是ADC规则通道的触发源,也就是说如果要触发ADC,则需要每次比较匹配时,在TIM2_CH2上产生一次上升沿。
那么我们首先需要操作蓝框内的最左边部分也就是OC2REF,要使比较匹配时发生一次上升沿,(以定时器向上计数为例)就需要在TIM2_CNT时,通道2为低电平,TIM2_CNT>=TIM2_CCR2时,通道2为高电平。
