就是想简单读取一下BMP280

硬件设备

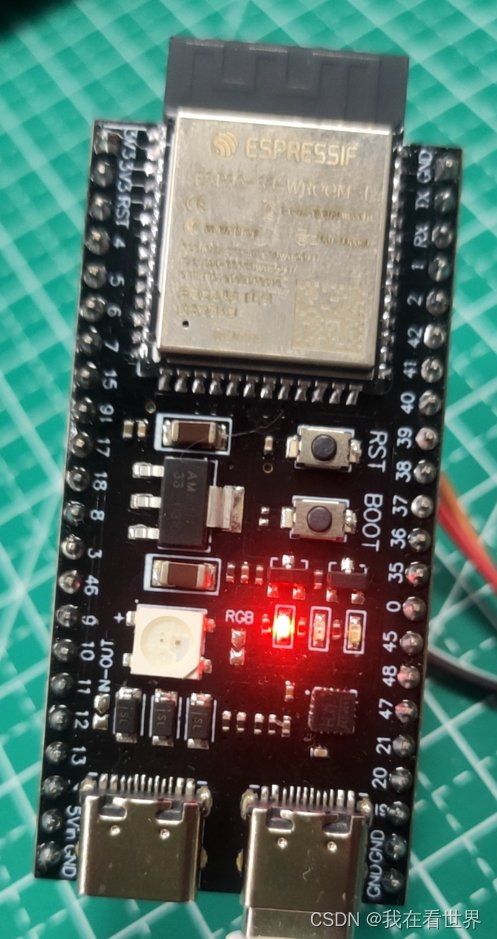

ESP32S3

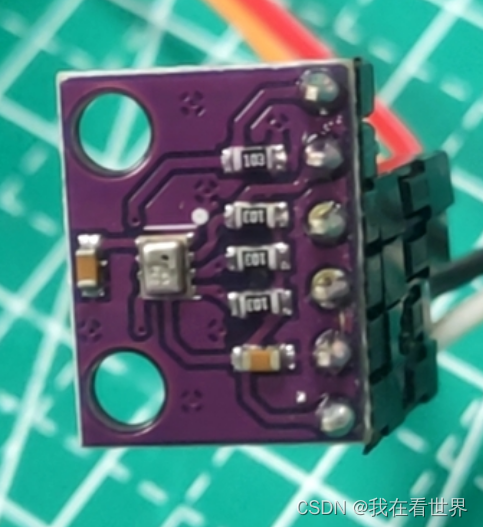

BMP280 在这里插入图片描述

硬件连接

在这里插入图片描述

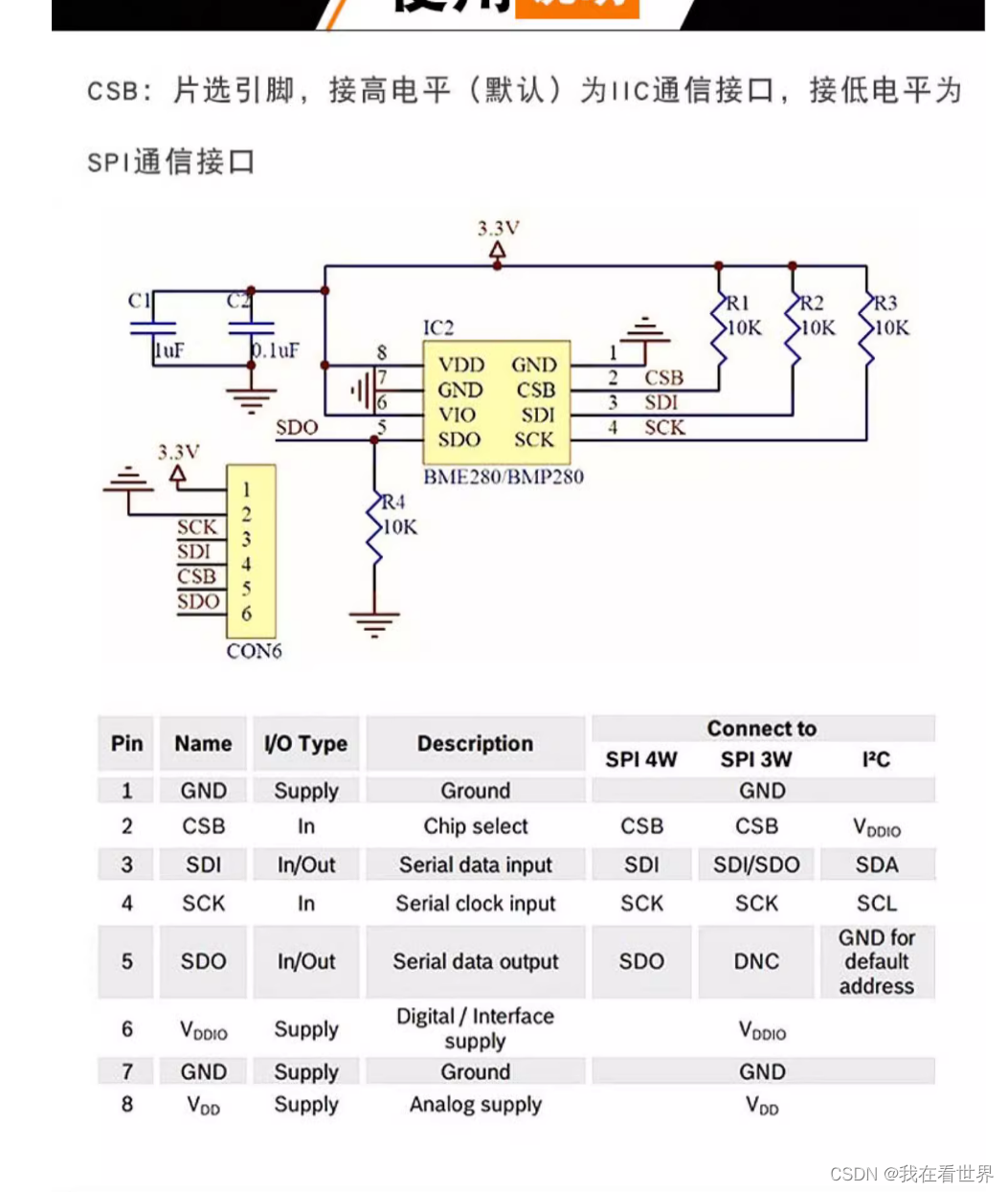

上图BMP280模块的电路图，CSB是选择通信模式引脚，CSB上拉就是选择I2C模式。SDO是I2C的设备地址选择引脚，SDO上拉是0x77，SDO下拉是0x76。
由图可知模块本身CSB上拉，SDO下拉，这边直接采用这种方式。CSB和SDO引脚不接，直接由内部电路决定，就接GND,VDD,SDI(SDA),SCK(SCL)四个引脚。

GND,VDD两个引脚接到ESP32S3的GND和3.3V比较好找，但SDA和SCL接那2个脚呢？
参考
这个问题本来的思路是从代码中找找设置
Arduino连接代码就一句

status = bmp.begin();

转到Adafruit_BMP280.h

 bool begin(uint8_t addr = BMP280_ADDRESS, uint8_t chipid = BMP280_CHIPID);
 这里没有关于sda和scl的消息

转到Adafruit_BMP280构造函数

Adafruit_BMP280(TwoWire *theWire = &Wire);
构造函数中有TwoWire类，正好是关于sda和scl引脚定义
class TwoWire: public Stream
{
protected:
    uint8_t num;
    int8_t sda;
    int8_t scl;
    ···
}
Adafruit_BMP280 bmp; // I2C
结果在代码中定义就是这个，采用的是默认值，这个要到哪里找？

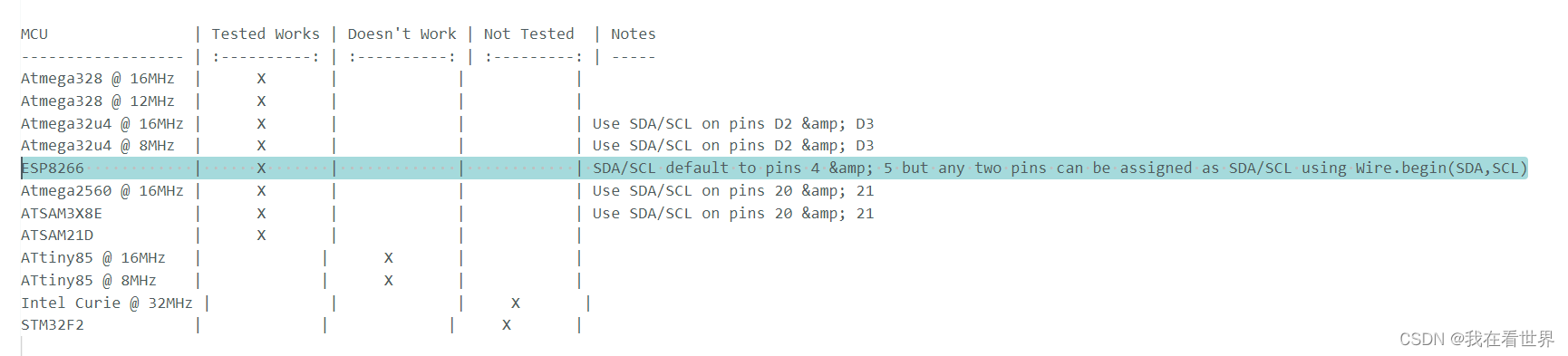

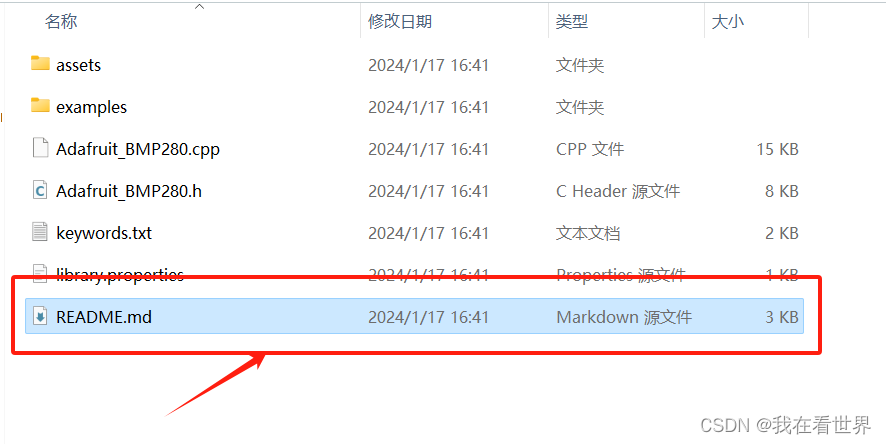

找了好久没有找到包含默认定义的文件，后面网上搜寻找到了这个
在这里插入图片描述

可以在setup中用Wire.begin(SDA,SCL)自定义2个引脚，我这边定义是SDA=42,SCL=41

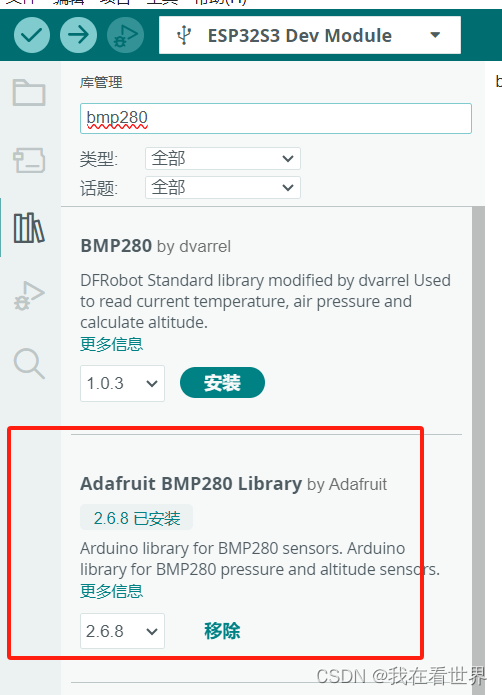

库文件安装

在这里插入图片描述

代码解析

先放个完整代码

#include <Wire.h>
#include <SPI.h>
#include <Adafruit_BMP280.h>

#define BMP_SCK  (13)
#define BMP_MISO (12)
#define BMP_MOSI (11)
#define BMP_CS   (10)

Adafruit_BMP280 bmp; // I2C
//Adafruit_BMP280 bmp(BMP_CS); // hardware SPI
//Adafruit_BMP280 bmp(BMP_CS, BMP_MOSI, BMP_MISO,  BMP_SCK);

void setup() {
  Wire.begin(42,41);
  Serial.begin(115200);
  while ( !Serial ) delay(100);   // wait for native usb
  Serial.println(F("BMP280 test"));
  unsigned status;

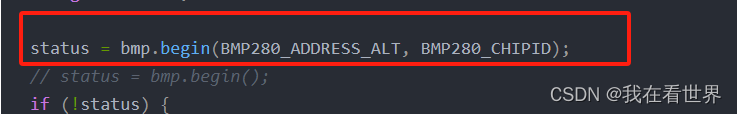

  status = bmp.begin(BMP280_ADDRESS_ALT, BMP280_CHIPID);
  // status = bmp.begin();
  if (!status) {
    Serial.println(F("Could not find a valid BMP280 sensor, check wiring or "
                      "try a different address!"));
    Serial.print("SensorID was: 0x"); Serial.println(bmp.sensorID(),16);
    Serial.print("        ID of 0xFF probably means a bad address, a BMP 180 or BMP 085\n");
    Serial.print("   ID of 0x56-0x58 represents a BMP 280,\n");
    Serial.print("        ID of 0x60 represents a BME 280.\n");
    Serial.print("        ID of 0x61 represents a BME 680.\n");
    while (1) delay(10);
  }

  /* Default settings from datasheet. */
  bmp.setSampling(Adafruit_BMP280::MODE_NORMAL,     /* Operating Mode. */
                  Adafruit_BMP280::SAMPLING_X2,     /* Temp. oversampling */
                  Adafruit_BMP280::SAMPLING_X16,    /* Pressure oversampling */
                  Adafruit_BMP280::FILTER_X16,      /* Filtering. */
                  Adafruit_BMP280::STANDBY_MS_500); /* Standby time. */
}

void loop() {
    Serial.print(F("Temperature = "));
    Serial.print(bmp.readTemperature());
    Serial.println(" *C");

    Serial.print(F("Pressure = "));
    Serial.print(bmp.readPressure());
    Serial.println(" Pa");

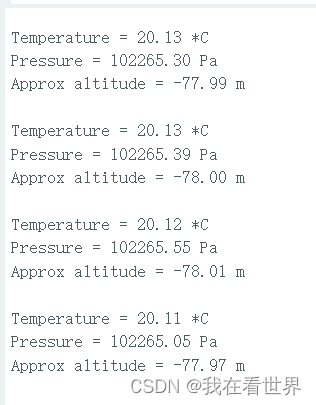

    Serial.print(F("Approx altitude = "));

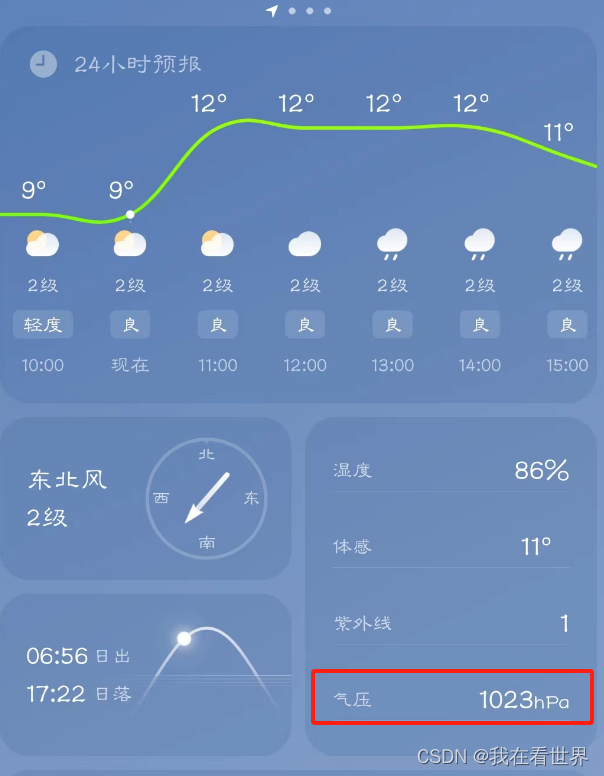

    Serial.print(bmp.readAltitude(1013.25)); /* Adjusted to local forecast! */
    Serial.println(" m");

    Serial.println();
    delay(2000);
}
