一、Flynn最小不连续算法原理

Fynn最小不连续算法是求解包裹相位的最小加权不连续解

在这里插入图片描述
在此定义一对毗邻像素的差分超过π时为不连续，毗邻像素可能是垂直方向或水平方向，定义差分的最邻近整数个2π为跳变数，因此垂直方向和水平方向跳变数分别由下式定义

${{\phi }_{m,n}}$ 是解包裹相位
在这里插入图片描述
$w_{m,n}^{v}$ 和 $w_{m,n}^{z}$ 是权重， ${{q}_{m,n}}$ 是质量图的值。

当取 ${{q}_{m,n}}=1$ 即不加权的Flynn最小不连续算法，因此有没有质量图Flynn最小不连续算法均可工作，找到的解包裹相位表面与包裹相位数据一致，在某种意义上不连续(称作跳变数)最小。Flynn最小不连续算法等价于最小L1范数的一致解。 Flynn算法找到了真正的最小解，而不仅仅是局部最小解。除了最小Lp范数算法外，Flynn最小不连续算法的运行时间和内存要求远远高于其他算法。

二、实验验证

首先，生成一幅包裹相位图，如下图所示：

在这里插入图片描述

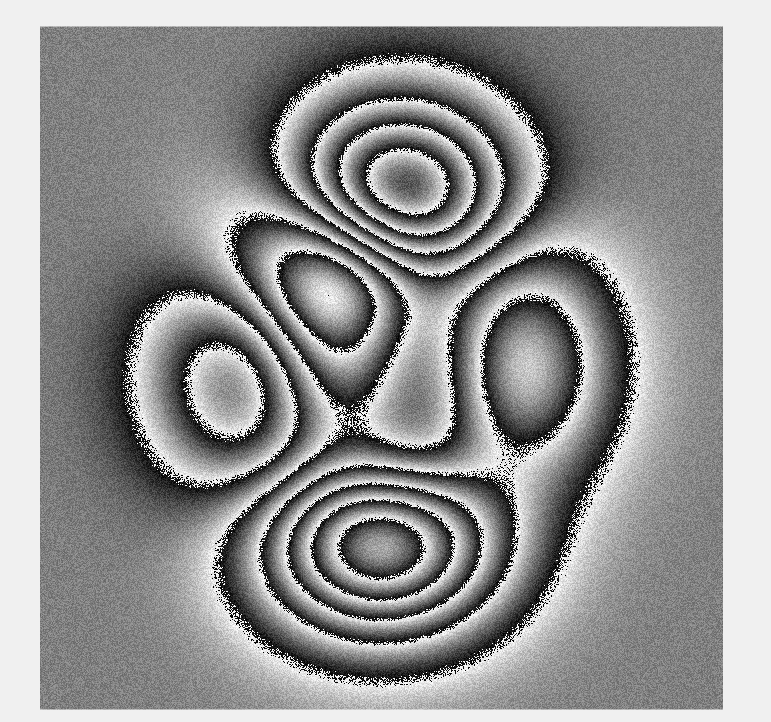

图 1 仿真包裹相位图

此处，将质量图设置为1，即采用不加权的最小不连续算法获取的解包裹相位如下图所示：执行这一过程大约需要20秒左右。

在这里插入图片描述

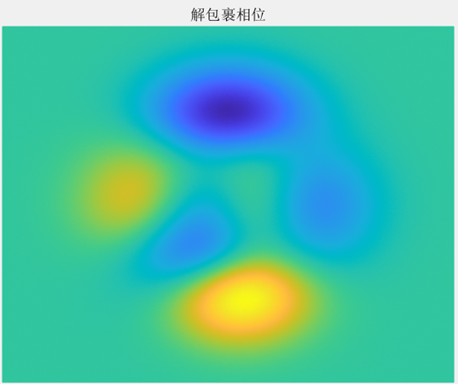

图 2 相位解包裹

在这里插入图片描述

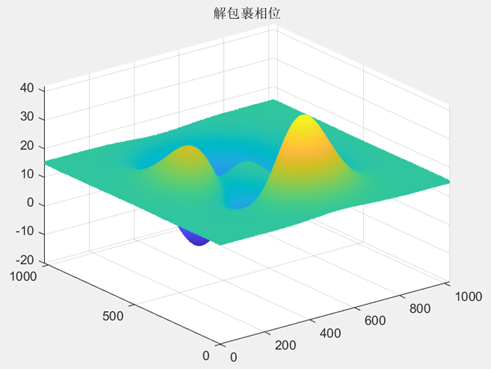

图 3 相位解包裹三维显示

三、资源获取

上述资源可从以下链接处获取:
https://download.youkuaiyun.com/download/qq_36584460/85007868

资源包含以下内容：

1) flynn_blx.m
2) flynn_blx-GBK格式.m （防中文注释乱码）
3) 基于Flynn最小不连续相位解包裹算法.m
4) 基于Flynn最小不连续相位解包裹算法-GBK格式.m（防中文注释乱码）
5) 动画演示GIF.gif

需要注意的是，运行上述程序后，需要在图中选择一个已知相位点，如下图所演示。此外，在本例中将底板包裹图设置为0，（相当于在干涉系统采用了双曝光傅里叶变换，或者4+4时间相移法，得到的包裹相位图中已经减去了底板包裹相位）。对于光栅投影系统，那么首先需要先获取底板包裹图，此时只需将底板包裹相位图进行相应的修改即可。
