4.STM32F407之HAL库——按键

使用STM32CubeMX配置工程+MDKARM编写代码实现按键控制

一、按键简介

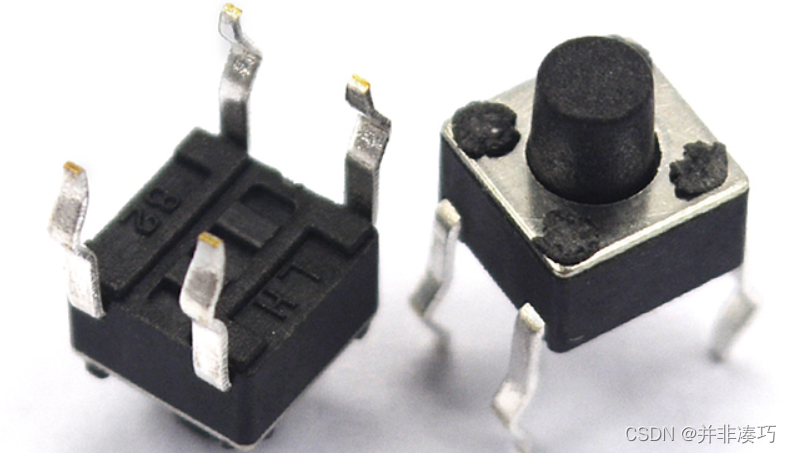

  轻触式按键开关:按键开关是一种电子开关,属于电子元器件,使用时以满足操作力的条件向开关操作方向施压开关功能闭合接通,当撤销压力时开关即断开,其内部结构是靠金属弹片受力变化来实现通断的。
按键

按键
  连接电路或者导线的时候要注意,斜对角相连可以保证功能正常使用。如果连在①和②两侧则按键常开,失效。
  配合按键帽使用手感更佳。

二、STM32CubeMX配置

  按键和LED不太一样。LED是IO引脚的输出。按键则是IO引脚状态的读取(输入),单片机通过对IO引脚电平状态的识别,来判断按键是否按下。一般也分为共阳或者共阴。也分为独立按键和矩阵按键等等。就不细细展开了。这里用的是独立按键。

按键原理图
  从原子官方提供的原理图可以看出来,KEY0、KEY1 和 KEY2 是低电平有效的,而 KEY_UP 是高电平有效。并且KEY0接PE4、KEY1接PE3、KEY2接PE2、KEY_UP接PA0。
打开STM32CubeMX进行配置引脚。

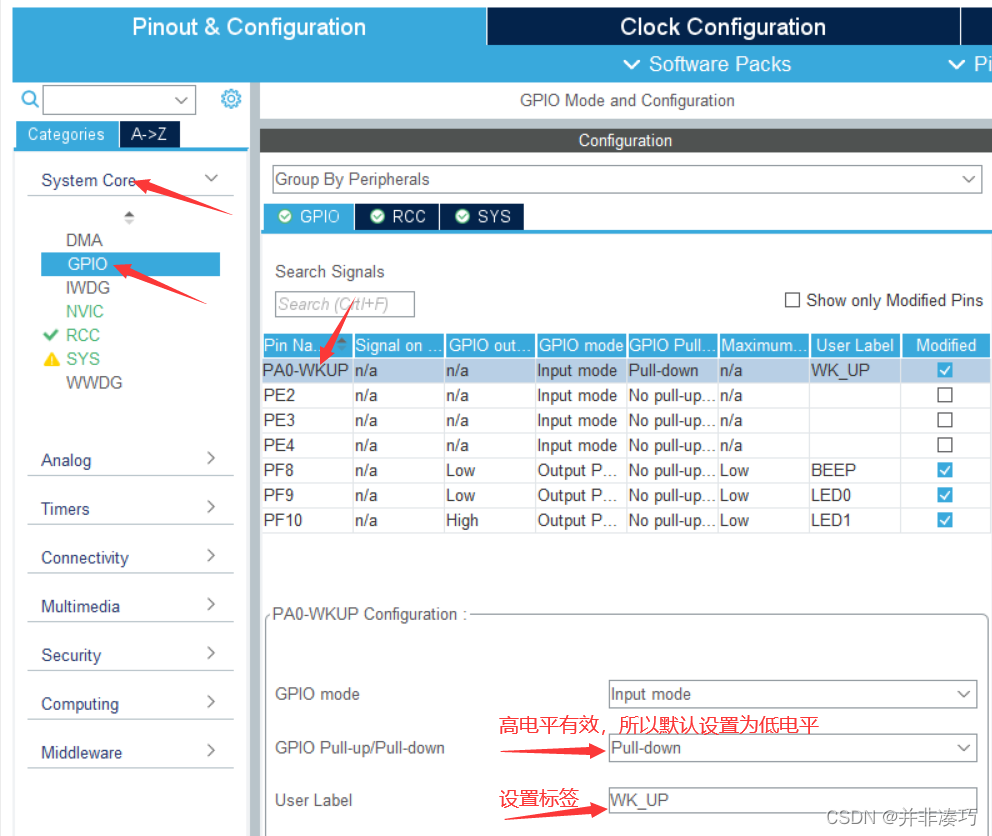

  设置引脚输入模式为输入模式,WK_AP连接PA0,由于是高电平有效,所以设置默认为下拉。并自定义引脚标签

PA0

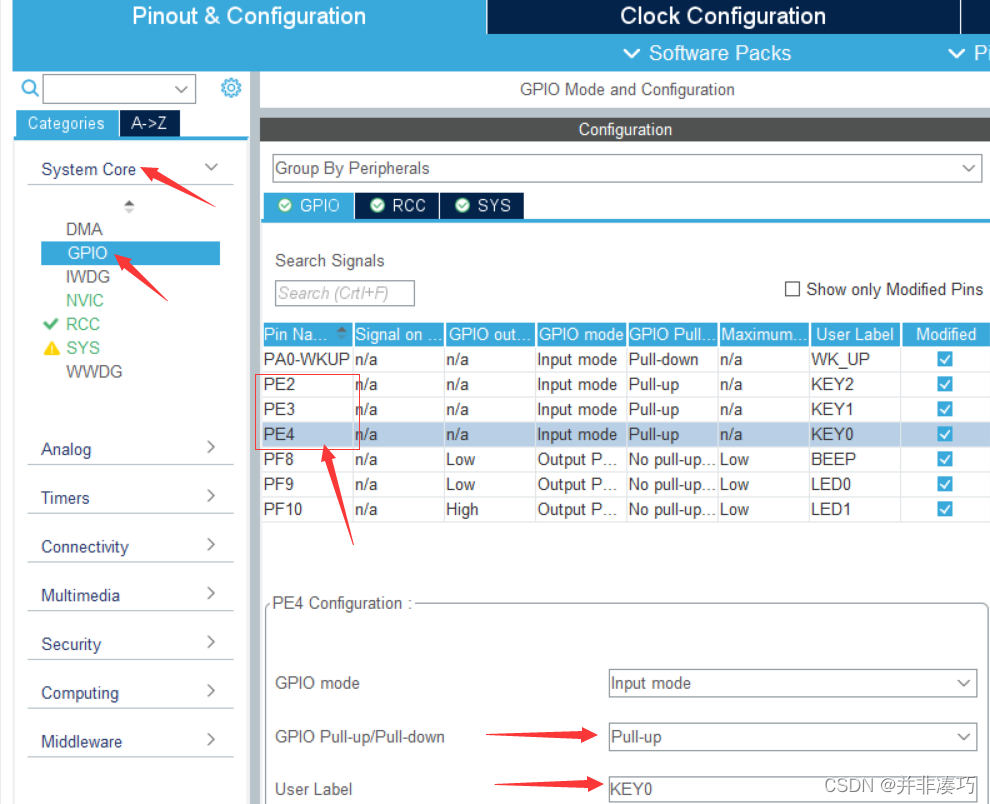

  KEY0-2这三个引脚的设置是一样的,低电平有效,默认设置为上拉,再自定义标签就可以了。

key0-key2

三、代码实现

  打开由STM32CubeMX生成的工程
  新建key.c和key.h文件。将文件添加到工程
  先来看看.h文件

#ifndef __KEY_H
#define __KEY_H

#include "main.h"


//下面的方式是通过直接操作HAL库函数方式读取IO
#define ReadKeyRight    HAL_GPIO_ReadPin(GPIOE,GPIO_PIN_4)  //KEY0按键PE4
#define ReadKeyDown     HAL_GPIO_ReadPin(GPIOE,GPIO_PIN_3)  //KEY1按键PE3
#define ReadKeyLeft     HAL_GPIO_ReadPin(GPIOE,GPIO_PIN_2) 	//KEY2按键PE2
#define ReadWK_UP       HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_0)  //WKUP按键PA0

#define KeyRight_PRES 	1
#define KeyDown_PRES	2
#define KeyLeft_PRES	3
#define WKUP_PRES       4

uint8_t KEY_Scan(uint8_t mode);
void KeyEvent(void);

#endif

  采用宏函数编写,IO转态读取。将函数的返回值与键联系起来,每个按键对应一个返回值,编写按键扫描函数KEY_Scan()。再将按键的功能封装起来,编写成一个按键函数KeyEvent()。
  按键扫描函数沿用正点原子的官方函数,这个轮子写的很好了,没必要画蛇添足。

#include "key.h"

//按键处理函数 正点原子的例程
//返回按键值
//mode:0,不支持连续按;1,支持连续按;
//0,没有任何按键按下
//1,WKUP按下 WK_UP
//注意此函数有响应优先级,KEY0>KEY1>KEY2>WK_UP!!
uint8_t KEY_Scan(uint8_t mode)
{
    static u8 key_up=1;     //按键松开标志
    if(mode==1)key_up=1;    //支持连按
    if(key_up&&(ReadKeyRight==0||ReadKeyDown ==0||ReadKeyLeft==0||ReadWK_UP==1))
    {
				HAL_Delay(10);
        key_up=0;
        if(ReadKeyRight==0)       return KeyRight_PRES;
        else if(ReadKeyDown ==0)  return KeyDown_PRES;
        else if(ReadKeyLeft==0)   return KeyLeft_PRES;
        else if(ReadWK_UP==1) return WKUP_PRES;
    }else if(ReadKeyRight==1&&ReadKeyDown ==1&&ReadKeyLeft==1&&ReadWK_UP==0)key_up=1;
    return 0;   //无按键按下
}

//把按键功能集中到这里
//按下左边的按键打开LED0,按下下面的按键关闭LED0
//按下右边的按键打开LED1,按键上面的按键关闭LED1
void KeyEvent(void)
{
		u8 keyValue=KEY_Scan(0);
		switch(keyValue)
		{

			case KeyLeft_PRES:	Led0_On;break;
			case KeyDown_PRES:  Led0_Off;break;
			case KeyRight_PRES: Led1_On;break;
			case WKUP_PRES:     Led1_Off;break;
		}
}


  修改main.h文件,添加引用

/* Define to prevent recursive inclusion -------------------------------------*/
#ifndef __MAIN_H
#define __MAIN_H

#ifdef __cplusplus
extern "C" {
#endif

/* Includes ------------------------------------------------------------------*/
#include "stm32f4xx_hal.h"

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
typedef unsigned char u8; //key.c里面的函数用到了类型u8,所以这里要typedef一下
typedef unsigned int u16;
#include "bit_oper.h"
#include "key.h" //添加有关按键的引用
/* USER CODE END Includes */

  编写main.c文件,修改主函数,添加按键功能,注意要把按键检测的函数放到while(1)循环的内部

int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  /* USER CODE BEGIN 2 */
	Led0_Light_N(5,500);//LED0以500毫秒间隔闪烁5次
	Led1_Light_N(5,500);//LED1以500毫秒间隔闪烁5次
	Beep_On;//蜂鸣器响十秒后关闭
	for(int i=0;i<10;i++)
	{
		HAL_Delay(1000);
	}
	Beep_Off;
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
		KeyEvent();//按键功能,具体看函数内部。
  }
  /* USER CODE END 3 */
}

  这样编译再下载运行就可以了,具体实现的功能是LED0以500毫秒间隔闪烁5次、LED1以500毫秒间隔闪烁5次、蜂鸣器响十秒后关闭。
  按键功能是:
    按下左边的按键打开LED0,
    按下下面的按键关闭LED0。
    按下右边的按键打开LED1,
    按键上面的按键关闭LED1。

  感谢各位的浏览。鄙人水平有限,很多地方写的感觉差强人意,如果有不对的地方欢迎指正。
