ADS功分器模型含义

文章目录

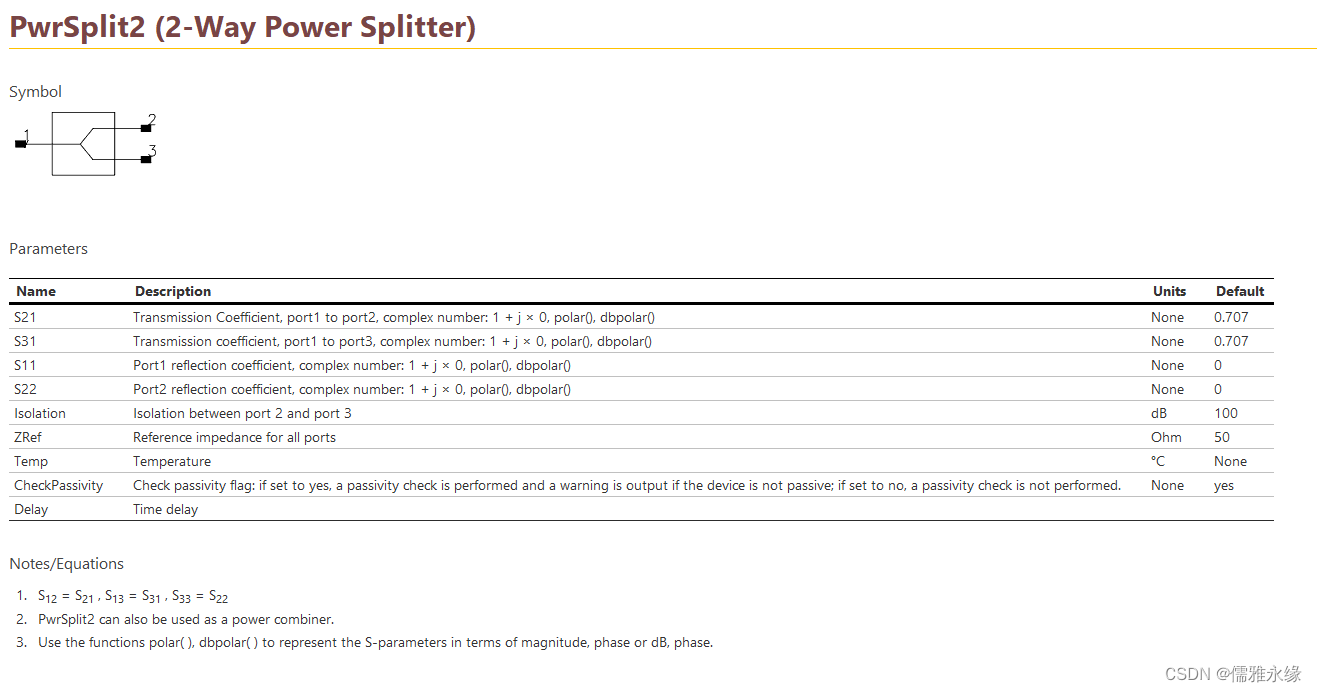

在这里插入图片描述

S21和S31传输系数

S11和S22反射系数
Isolation 隔离度
Zref 端口的参考阻抗，默认为50Ω

CheckPassivity 检查是否无源，默认是无源器件

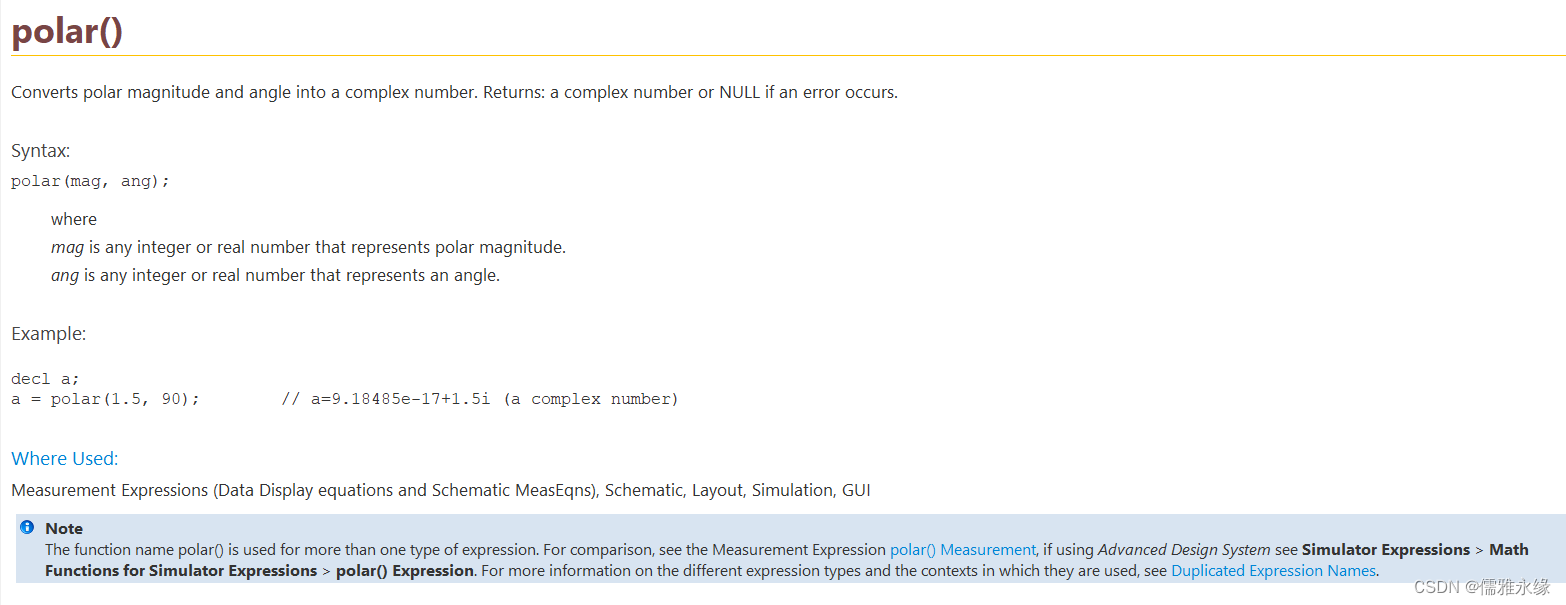

目前根据仿真结果看，polar和单个值是一样的。
dbpolar是转换成dB形式进行计算的。

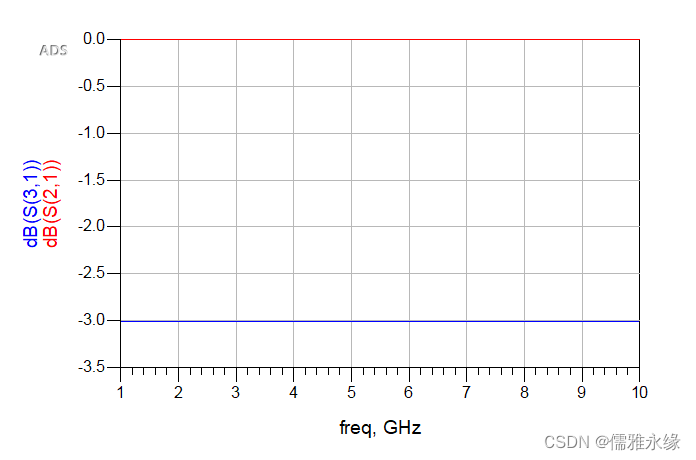

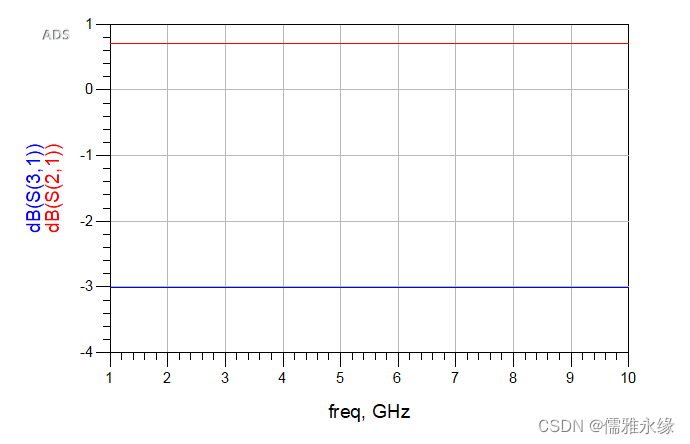

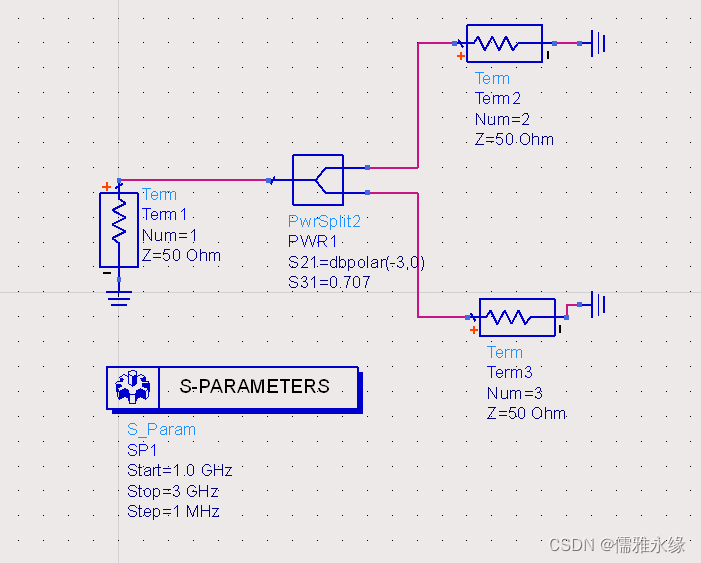

dbpolar和单个值

在这里插入图片描述

在这里插入图片描述

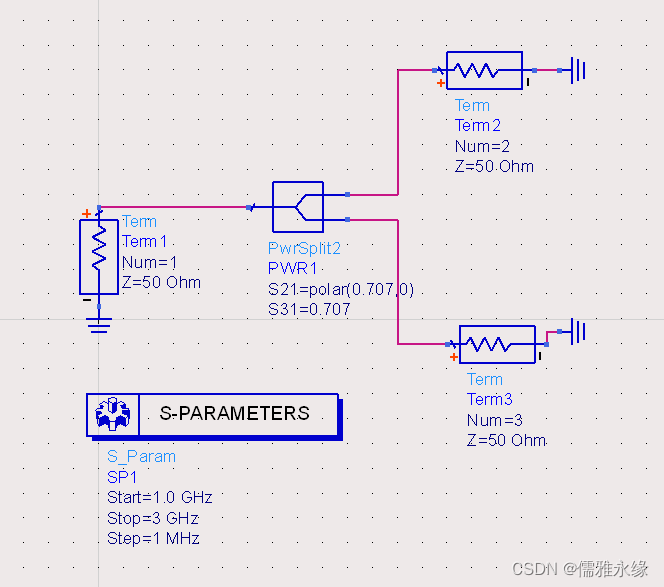

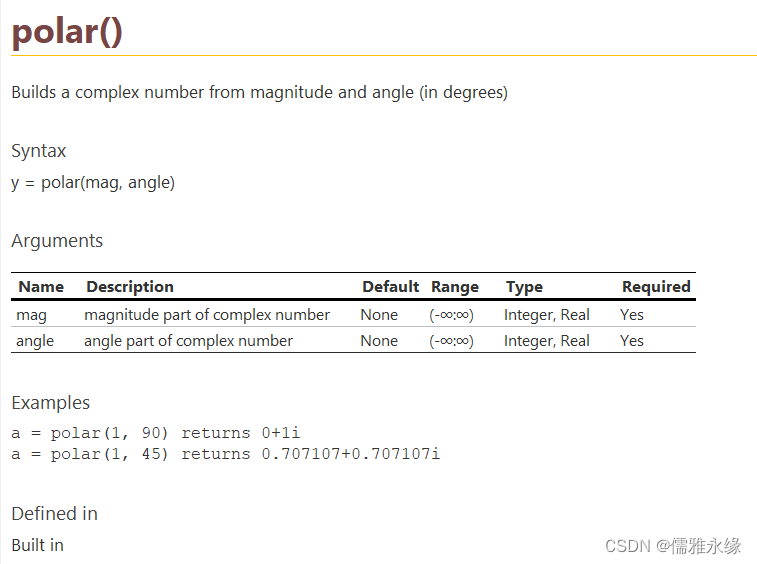

polar和单个值

在这里插入图片描述
在这里插入图片描述

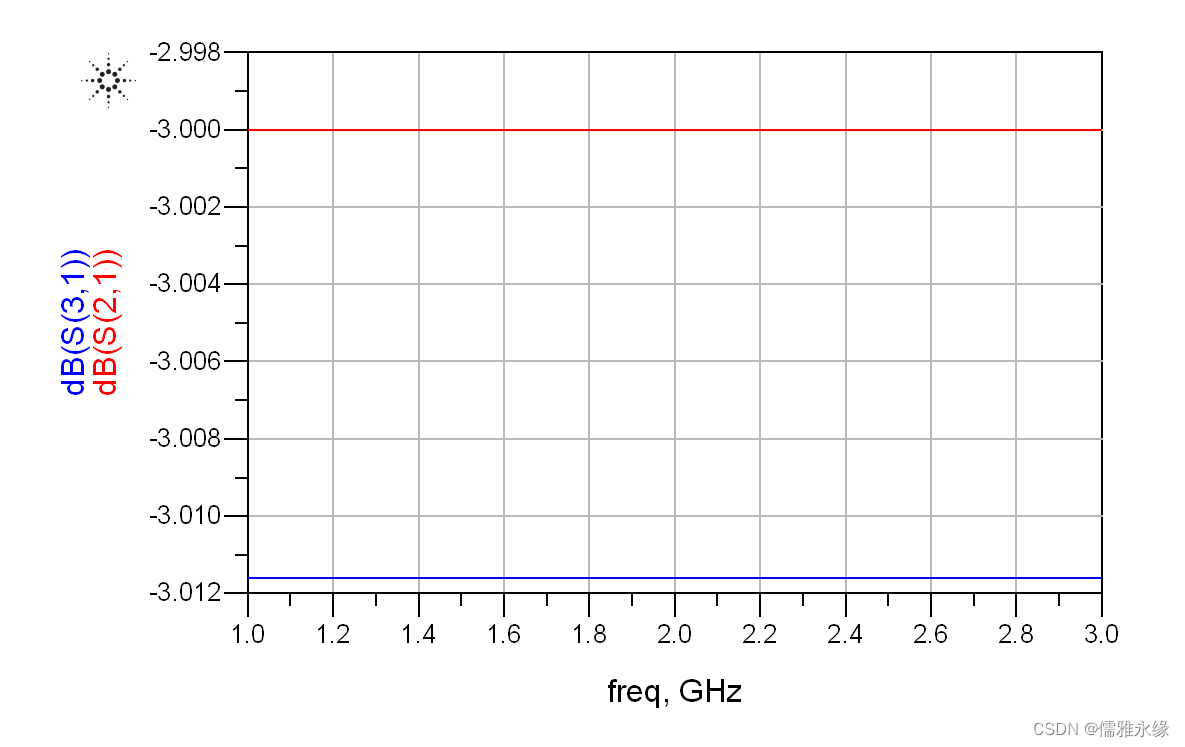

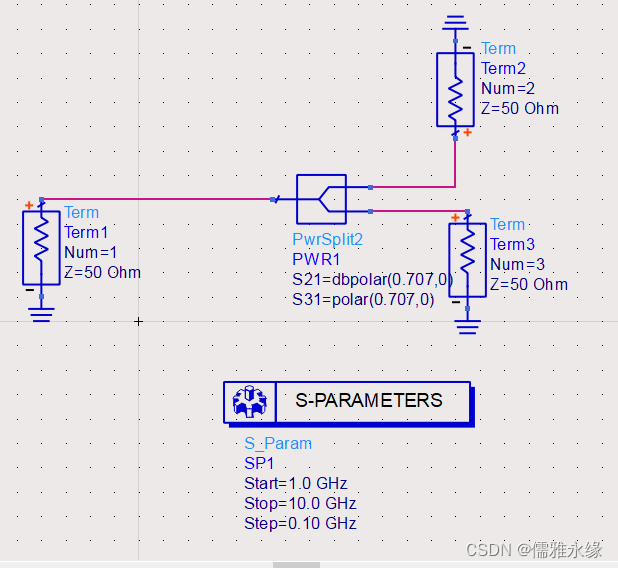

polar和dbpolar

在这里插入图片描述

在这里插入图片描述

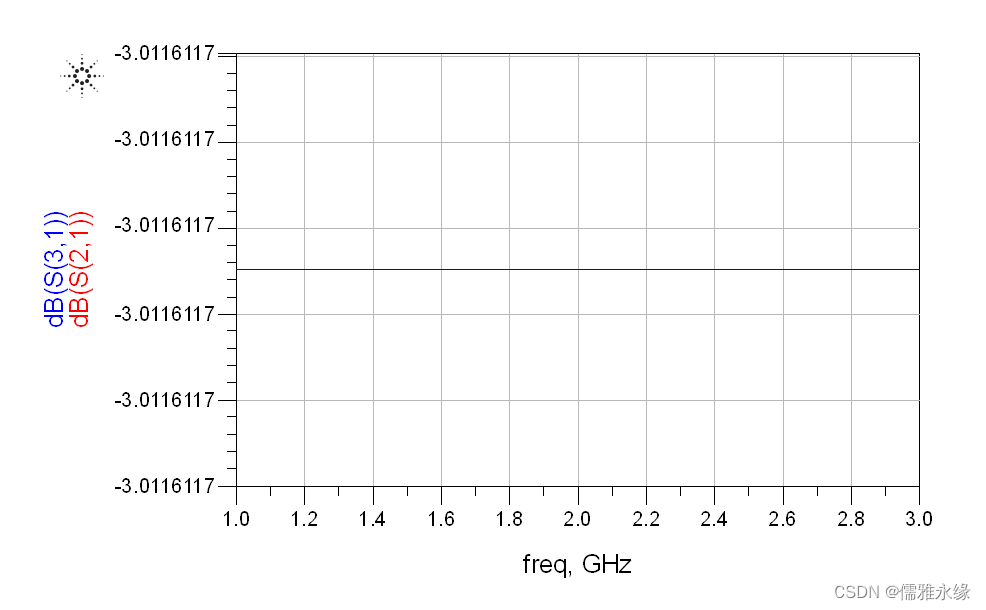

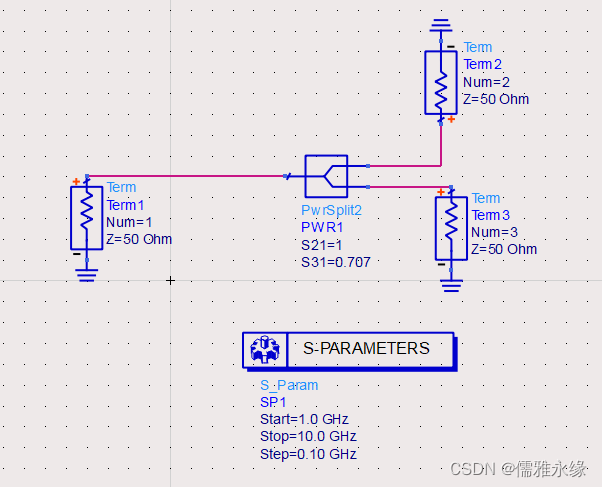

单个值

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
