本文介绍了如何在Echarts的树图中，当节点使用自定义图片时，通过判断节点的collapsed属性来显示是否存在未展开的子节点。作者通过监听点击事件和初始化时修改节点样式，实现了不同状态下的节点高亮显示，适用于Echarts 5及以上版本。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

我们可以看到，echarts官网中的树图，如果有子节点没有展开，是一个实心圆，否则是一个空心圆。但是我把节点自定义成图片后，就不能判断某一个节点下是否还存在子节点。因此需要自己想办法写一个样式出来

首先看一下实现效果：

官网搜了一遍，发现节点自定义图片后，是无法通过填充色来区分当前节点是否有折叠子树的。这就很尴尬

官网地址

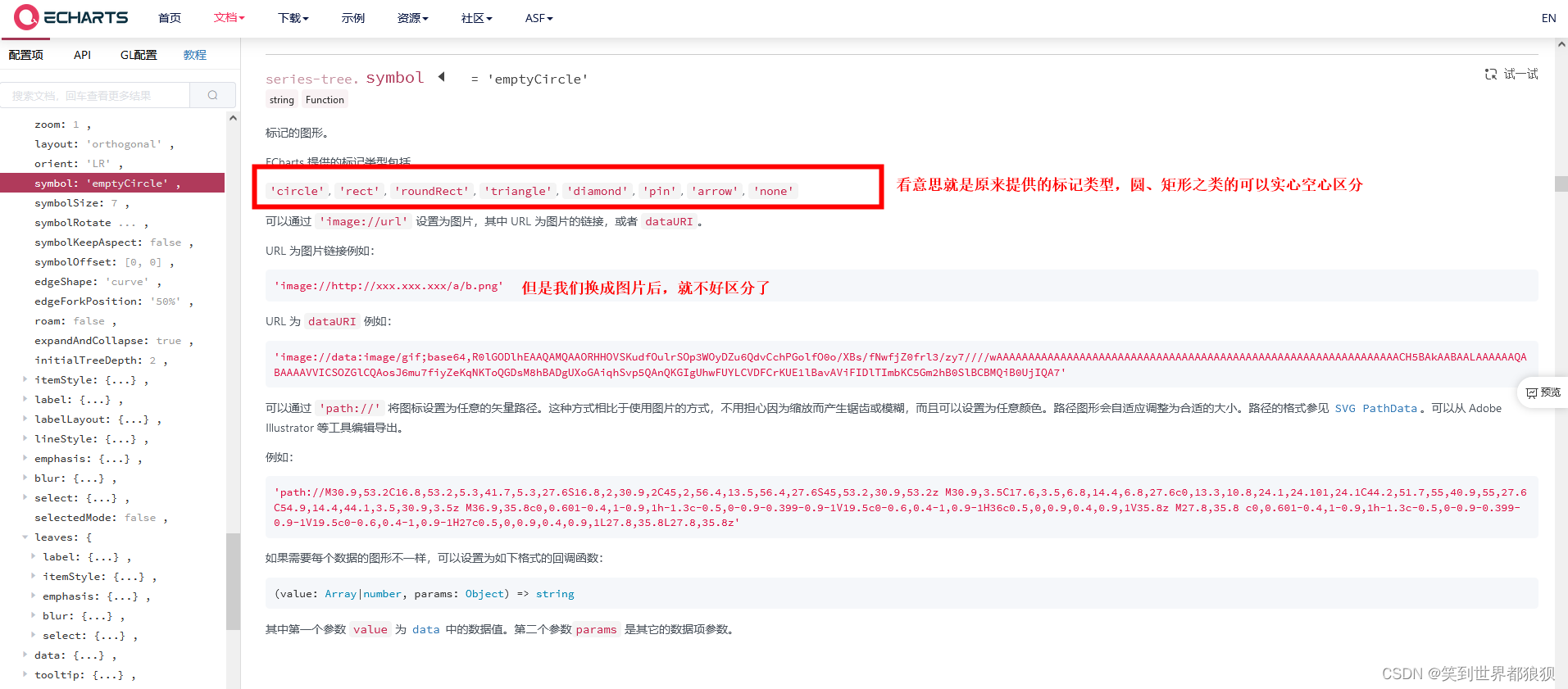

然后又去看了一下emptyCircle,发现定义的那些图形都不能满足我想要实现的效果：

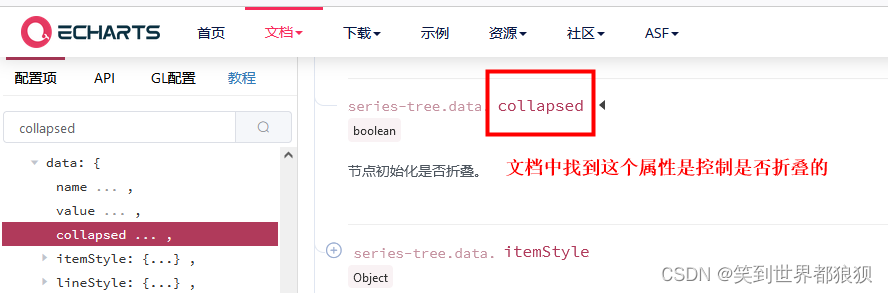

后面就想着换个思路，只要找到一个能判断节点是展开还是折叠的状态，这样我就可以自己通过修改样式的方法，来区分有没有未展开的子节点了，于是就找到collapsed是控制折叠的，接下来就从这边下手

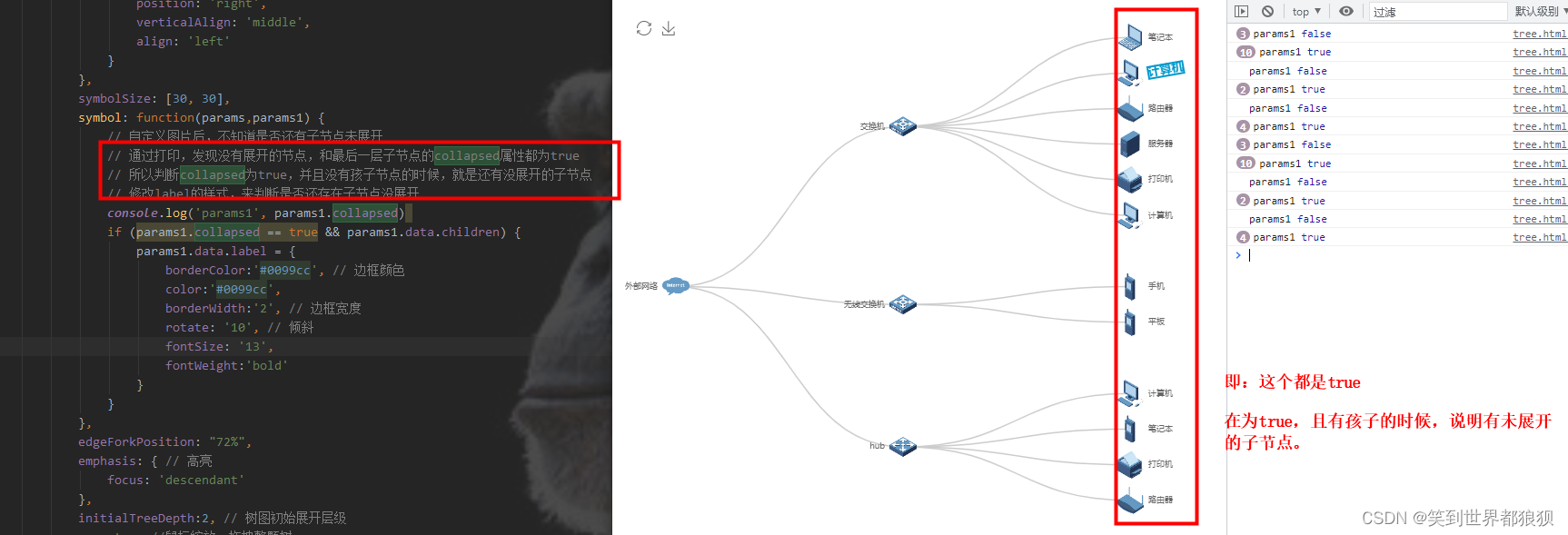

通过坚持不懈的console.log，终于获得了如下图所示规律，因此便可以实现我想要的效果：

注：这边echarts的版本要在5以上，否则console.log打印出的结果是没有collapsed的，这样也就没法判断是不是有未展开的子节点了

主要代码：

页面初始化时，写在配置中的

symbol: function(params,params1) {
                    // 自定义图片后，不知道是否还有子节点未展开
                    // 通过打印，发现没有展开的节点，和最后一层子节点的collapsed属性都为true
                    // 所以判断collapsed为true，并且没有孩子节点的时候，就是还有没展开的子节点
                    // 修改label的样式，来判断是否还存在子节点没展开
                    console.log('params1', params1)
                    if (params1.collapsed == true && params1.data.children) {
                        params1.data.label = {
                            borderColor:'#0099cc', // 边框颜色
                            color:'#0099cc',
                            borderWidth:'2', // 边框宽度
                            // rotate: '10', // 倾斜,因为倾斜会影响到展示方式切换时，对label属性的设置，所以去掉了
                            fontSize: '13',
                            fontWeight:'bold'
                        }
                    }
                },

/**
     * 通过点击的时候，判断子节点是否展开，修改label的样式
     * */
    myChart.on("click", function(params){
        // console.log('params',params)
        if (params.collapsed == true) {
            params.data.label = {
                borderColor:'#0099cc', // 边框颜色
                color:'#0099cc',
                borderWidth:'2', // 边框宽度
                rotate: '10', // 倾斜
                fontSize: '13',
                fontWeight:'bold'
            }
        } else {
            params.data.label = {
                color:'#666',
                borderWidth:'0', // 边框宽度
                rotate: '0', // 倾斜
                fontSize: '9',
                fontWeight:'normal'
            }
        }

    });

完整代码：

<!DOCTYPE html>
<html>
<head>
    <meta charset="utf-8">
    <title>ECharts</title>
    <link rel="stylesheet" href="https://cdn.jsdelivr.net/npm/bootstrap@3.3.7/dist/css/bootstrap.min.css" integrity="sha384-BVYiiSIFeK1dGmJRAkycuHAHRg32OmUcww7on3RYdg4Va+PmSTsz/K68vbdEjh4u" crossorigin="anonymous">
    <!-- 引入 echarts.js -->
    <script type="text/javascript" src="js/jquery-1.12.4.min.js"></script>
    <!--2.0版本的echarts不兼容高亮-->
    <!--<script type="text/javascript" src="js/echars.js"></script>-->
    <!--直接cdn引入的echarts-->
    <script type="text/javascript" src="https://cdn.jsdelivr.net/npm/echarts@5/dist/echarts.min.js"></script>
    <style>
        *{padding: 0;margin: 0;}
    </style>
</head>
<body>
<!-- 为ECharts准备一个具备大小（宽高）的Dom -->
<div class="tree-container">
    <input type="text" id="inputSearch" placeholder="请输入名称"><button id="btnSearch">搜索</button>
    <div id="main" style="width: 1000px;height:600px;"></div>
</div>
<script type="text/javascript">
    // 基于准备好的dom，初始化echarts实例
    var myChart = echarts.init(document.getElementById('main'));
    var data = {
        "id": "0",
        "name": "外部网络",
        "type":"Internet",
        "symbol": 'image://image/internet.png',
        "children": [
            {
                "id": "1",
                "name": "交换机",
                "type":"switch",
                "IP":"192.168.30.126",
                "MAC":"b0:98:6e:bf:6r:4c",
                "deviceType":"交换机",
                "deviceNum":"HUAWEI",
                "symbol": 'image://image/switch.png',
                "children": [
                    {
                        "id": "2",
                        "name": "笔记本",
                        "type":"switch",
                        "IP":"192.168.30.126",
                        "MAC":"b0:98:6e:bf:6r:4c",
                        "symbol": 'image://image/network.png',
                    },
                    {
                        "id": "3",
                        "name": "计算机",
                        "type":"computer",
                        "IP":"192.168.30.126",
                        "MAC":"b0:98:6e:bf:6r:4c",
                        "symbol": 'image://image/computer.png',
                        "children": [
                            {
                                "id": "4",
                                "name": "计算机1",
                                "type":"computer",
                                "IP":"192.168.30.126",
                                "MAC":"b0:98:6e:bf:6r:4c",
                                "symbol": 'image://image/computer.png',
                            },
                            {
                                "id": "5",
                                "name": "计算机2",
                                "type":"computer",
                                "IP":"192.168.30.126",
                                "MAC":"b0:98:6e:bf:6r:4c",
                                "symbol": 'image://image/computer.png',
                            },
                            {
                                "id": "6",
                                "name": "计算机3",
                                "type":"computer",
                                "IP":"192.168.30.126",
                                "MAC":"b0:98:6e:bf:6r:4c",
                                "symbol": 'image://image/computer.png',
                            },
                            {
                                "id": "7",
                                "name": "计算机4",
                                "type":"computer",
                                "IP":"192.168.30.126",
                                "MAC":"b0:98:6e:bf:6r:4c",
                                "lastLoginTime":"2020-8-26",
                                "symbol": 'image://image/computer.png',
                            }
                        ]
                    },
                    {
                        "id": "8",
                        "name": "路由器",
                        "type":"rooter",
                        "IP":"192.168.30.126",
                        "MAC":"b0:98:6e:bf:6r:4c",
                        "deviceType":"路由器",
                        "symbol": 'image://image/rooter.png',
                    },
                    {
                        "id": "9",
                        "name": "服务器",
                        "type":"service",
                        "IP":"192.168.30.126",
                        "MAC":"b0:98:6e:bf:6r:4c",
                        "deviceType":"服务器",
                        "symbol": 'image://image/service.png',
                    },
                    {
                        "id": "10",
                        "name": "打印机",
                        "type":"print",
                        "IP":"192.168.30.126",
                        "MAC":"b0:98:6e:bf:6r:4c",
                        "deviceType":"打印机",
                        "symbol": 'image://image/print.png',
                    },
                    {
                        "id": "11",
                        "name": "计算机",
                        "type":"computer",
                        "IP":"192.168.30.126",
                        "MAC":"b0:98:6e:bf:6r:4c",
                        "lastLoginTime":"2020-8-26",
                        "symbol": 'image://image/computer.png',
                    }
                ]
            },
            {
                "id": "12",
                "name": "无线交换机",
                "type":"switch",
                "IP":"192.168.30.126",
                "MAC":"b0:98:6e:bf:6r:4c",
                "deviceType":"交换机",
                "deviceNum":"HUAWEI",
                "symbol": 'image://image/switch.png',
                "children": [
                    {
                        "id": "13",
                        "name": "手机",
                        "type":"phone",
                        "IP":"192.168.30.126",
                        "MAC":"b0:98:6e:bf:6r:4c",
                        "deviceType":"手机",
                        "symbol": 'image://image/phone.png',
                    },
                    {
                        "id": "14",
                        "name": "平板",
                        "type":"phone",
                        "IP":"192.168.30.126",
                        "MAC":"b0:98:6e:bf:6r:4c",
                        "deviceType":"平板",
                        "symbol": 'image://image/phone.png',
                    }
                ]
            },
            {
                "id": "15",
                "name": "hub",
                "type":"hub",
                "symbol": 'image://image/hub.png',
                "children": [
                    {
                        "id": "16",
                        "name": "计算机",
                        "type":"computer",
                        "IP":"192.168.30.126",
                        "MAC":"b0:98:6e:bf:6r:4c",
                        "deviceType":"计算机",
                        "symbol": 'image://image/computer.png',
                    },
                    {
                        "id": "17",
                        "name": "笔记本",
                        "type":"phone",
                        "IP":"192.168.30.126",
                        "MAC":"b0:98:6e:bf:6r:4c",
                        "deviceType":"手机",
                        "symbol": 'image://image/phone.png',
                    },
                    {
                        "id": "18",
                        "name": "打印机",
                        "type":"print",
                        "IP":"192.168.30.126",
                        "MAC":"b0:98:6e:bf:6r:4c",
                        "deviceType":"打印机",
                        "symbol": 'image://image/print.png',
                    },
                    {
                        "id": "19",
                        "name": "路由器",
                        "type":"rooter",
                        "IP":"192.168.30.126",
                        "MAC":"b0:98:6e:bf:6r:4c",
                        "deviceType":"路由器",
                        "symbol": 'image://image/rooter.png',
                    }
                ]
            }
        ]
    };
    //    页面初始化的时候,隐藏奇数位的子节点
    //    echarts.util.each(data.children, function (datum, index) {
    //         index % 2 === 0 && (datum.collapsed = true);
    //     });
    //         console.log('data',data);
    //        console.log('link',link);
    var option = {
        tooltip: {
            trigger: 'item',
            triggerOn: 'mousemove',
            enterable:true,//鼠标是否可进入提示框浮层中
            formatter:formatterHover,//修改鼠标悬停显示的内容
        },
        toolbox: {
            show: true,
            top:20,
            left:20,
            feature: {
                restore: {
                    title:'刷新'//刷新echarts图标
                },
                saveAsImage: {
                    title:'下载图片',//鼠标悬停在下载图标上时，显示的文字
                    name:'network-topology'//下载图片的文件名为network-topology.png
                }
            }
        },
        series: [
            {
                type: 'tree',
                data: [data],
                top: '1%',
                left: '7%',
                bottom: '1%',
                right: '20%',
                // layout: 'radial',
                label: {
                    position: 'left',
                    verticalAlign: 'middle',
                    align: 'right',
                    color: '#666',
                    fontSize: 9
                },
                leaves: {
                    label: {
                        position: 'right',
                        verticalAlign: 'middle',
                        align: 'left'
                    }
                },
                symbolSize: [30, 30],
                symbol: function(params,params1) {
                    // 自定义图片后，不知道是否还有子节点未展开
                    // 通过打印，发现没有展开的节点，和最后一层子节点的collapsed属性都为true
                    // 所以判断collapsed为true，并且没有孩子节点的时候，就是还有没展开的子节点
                    // 修改label的样式，来判断是否还存在子节点没展开
                    console.log('params1', params1)
                    if (params1.collapsed == true && params1.data.children) {
                        params1.data.label = {
                            borderColor:'#0099cc', // 边框颜色
                            color:'#0099cc',
                            borderWidth:'2', // 边框宽度
                            // rotate: '10', // 倾斜,因为倾斜会影响到展示方式切换时，对label属性的设置，所以去掉了
                            fontSize: '13',
                            fontWeight:'bold'
                        }
                    }
                },
                edgeForkPosition: "72%",
                emphasis: { // 高亮
                    focus: 'descendant'
                },
                initialTreeDepth:2, // 树图初始展开层级
                roam:true,//鼠标缩放，拖拽整颗树
                expandAndCollapse: true,//无关的子树折叠收起
                animationDuration: 550,
                animationDurationUpdate: 750,
                width: "50%"//组件宽度
            }
        ]
    };
    /**
     * 鼠标悬停时显示详情
     */
    function formatterHover(params){
        // console.log(params.collapsed);
        var deviceType = params.data.type;
        var imgPath = params.data.symbol;
        //图片地址截取，因为echarts修改图片的时候有一个------image://---前缀，前缀后面的才是图片真正的地址
        var imgPathSrc = imgPath.split("image://")[1];
        // console.log('str',imgPathSrc);
        if (deviceType === 'Internet' || deviceType === 'hub'){
            return "<img src='"+imgPathSrc+" ' width='30px' height='30px'>" + '<span style="padding:0 5px;font-size: 14px;">'+ params.data.name+'</span>';
        }  if (deviceType === 'switch'){
            return "<img src='"+imgPathSrc+" ' width='30px' height='30px'>" + '<span style="padding: 0 5px;font-size: 14px;">设备类型：'+ params.data.name+'</span>'+ '<br>'
                + '<span style="padding-left:5px;height:30px;line-height:30px;display: inline-block;font-size: 14px;">IP：'+ params.data.IP+'</span>'+ '<br>'
                + '<span style="padding-left:5px;height:30px;line-height:30px;display: inline-block;font-size: 14px;">MAC：'+ params.data.MAC+'</span>'+ '<br>';
                // +'<button style="padding:2px 5px;border:none;outline:none;color:#ffffff;border-radius: 5px;background:rgba(0,0,0,0.5);"><span class="glyphicon glyphicon-list-alt" aria-hidden="true"></span> IP列表</button>'
                // +'<button style="padding:2px 5px;border:none;outline:none;color:#ffffff;border-radius: 5px;background:rgba(0,0,0,0.5);margin-left: 10px;"><span class="glyphicon glyphicon-list-alt" aria-hidden="true"></span> MAC列表</button>';
        }else{
            return "<img src='"+imgPathSrc+" ' width='30px' height='30px'>" + '<span style="padding: 0 5px;font-size: 14px;">设备类型：'+ params.data.name+'</span>'+ '<br>'
                + '<span style="padding-left:5px;height:30px;line-height:30px;display: inline-block;font-size: 14px;">IP：'+ params.data.IP+'</span>'+ '<br>'
                + '<span style="padding-left:5px;height:30px;line-height:30px;display: inline-block;font-size: 14px;">MAC：'+ params.data.MAC+'</span>'+ '<br>';
        }
    }
    /**
     * 解决echarts图片首次加载不显示的问题
     */
    setTimeout(function(){
        $(myChart).resize();
    },200);
    /**
     * 解决点击父节点合并或展开后子节点图片不显示的问题
     */
    $(window).on('click',function(){
        $(myChart).resize();
    });
    myChart.setOption(option);
    /**
     * 搜索按钮点击事件
     * 通过遍历节点对象中的name和文本框中的value值做对比
     * 如果包含input的value值，则给当前对象添加color和fontSize属性
     * else设置color和fontSize属性为默认样式
     */
    $("#btnSearch").on('click',function () {
        // console.log('data', data)
        var num = 0; // 记录查询到节点的数量
        function readNodes (nodes) {
            for (let item of nodes) { // js遍历树形数组结构
                console.log('item', item)
                if (item.children && item.children.length){
                    readNodes(item.children)
                }
                // 查询，名称中包含输入值就修改label颜色和字体大小
                if (item.name.indexOf($("#inputSearch").val()) >=0  && $("#inputSearch").val() != ''){
                    item.label = {
                        color: 'red',
                        fontSize: '15'
                    };
                    num++;
                } else { // 否则为默认颜色和大小
                    item.label = {
                        color: '#666',
                        fontSize: '9'
                    };
                }
            }
        }
        readNodes([data]); // 调用时，要给data加[],因为原本的data不是一个正常的数组结构
        if (num > 0) { // 查询节点数量大于0的时候展开所有层级
            option.series[0].initialTreeDepth = -1;
        } else { // 否则恢复初始的层级
            option.series[0].initialTreeDepth = 2;
        }
        myChart.setOption(option); // 重新设置一遍树图，不然不起效果
    });
/**
     * 通过点击的时候，判断子节点是否展开，修改label的样式
     * */
    myChart.on("click", function(params){
        // console.log('params',params)
        if (params.collapsed == true) {
            params.data.label = {
                borderColor:'#0099cc', // 边框颜色
                color:'#0099cc',
                borderWidth:'2', // 边框宽度
                rotate: '10', // 倾斜
                fontSize: '13',
                fontWeight:'bold'
            }
        } else {
            params.data.label = {
                color:'#666',
                borderWidth:'0', // 边框宽度
                rotate: '0', // 倾斜
                fontSize: '9',
                fontWeight:'normal'
            }
        }

    });
    /**
     * 搜索回车事件
     */
    $('.tree-container').keydown(function(event){
        if(event.keyCode==13){
            $("#btnSearch").click();
        }
    });
</script>
</body>
</html>
