AD19 打印丝印层

最新推荐文章于 2025-02-17 12:37:46 发布
最新推荐文章于 2025-02-17 12:37:46 发布
阅读量2.5k 收藏 2
点赞数
分类专栏： 产品开发 文章标签： 硬件工程
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_36373500/article/details/125096481
版权

每天忙很多事情，调试各种不同语言体系的程序代码，所以很多流程的东西总是忘记，越是不重要越是记不住。每次用都要在网上翻一下，做个记录吧

Smart Pdf

选择【File】->【Smart PDF】
用这个工具来打印需要的丝印层
在这里插入图片描述

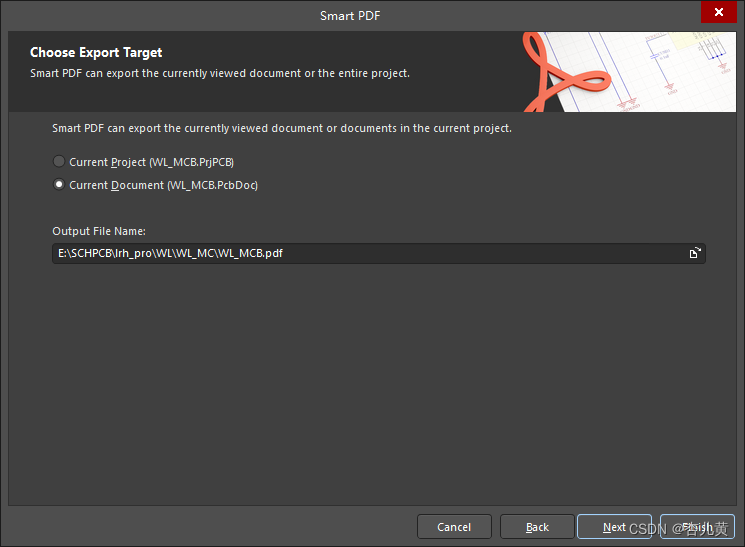

选择当前文件，当前需要填写一个自己系统的文件名

在这里插入图片描述

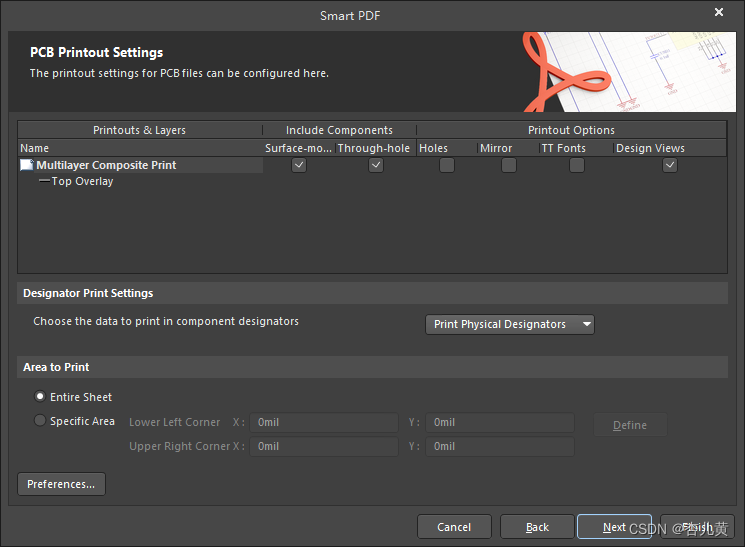

如下图，右键可以移除不需要打印的层。
在这里插入图片描述

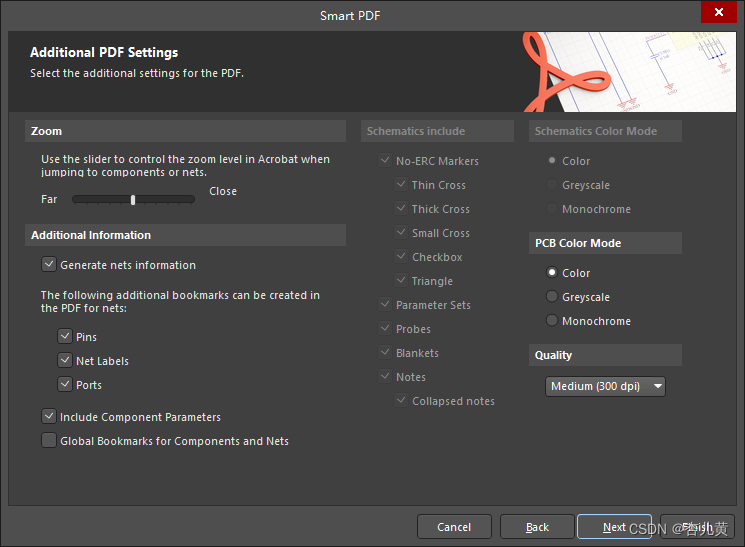

如下图，可以选择颜色模式，彩色、灰度、黑白
在这里插入图片描述
在这里插入图片描述
