  在开发中由于单片机自带的 RAM 空间比较小，有时候需要扩展片外的 RAM 以供使用，RT-Thread 提供了 memheap 管理算法来管理多块不相邻的内存空间，本文以正点原子的 STM32F429 阿波罗开发板为例，讲解使用 memheap 内存管理算法对内部 RAM 和片外的 SDRAM 进行管理的方法，使用的软件包为基于开发板的 STM32F429-ATK-APOLLO v0.1.0 软件包。

1 memheap 管理算法简介

  本部分来源于 RT-Thread 的 memheap 管理算法官方文档。
  memheap 管理算法适用于系统含有多个地址可不连续的内存堆。使用 memheap 内存管理可以简化系统存在多个内存堆时的使用：当系统中存在多个内存堆的时候，用户只需要在系统初始化时将多个所需的 memheap 初始化，并开启 memheap 功能就可以很方便地把多个 memheap（地址可不连续）粘合起来用于系统的 heap 分配。
注：在开启 memheap 之后原来的 heap 功能将被关闭，两者只可以通过打开或关闭 RT_USING_MEMHEAP_AS_HEAP 来选择其一

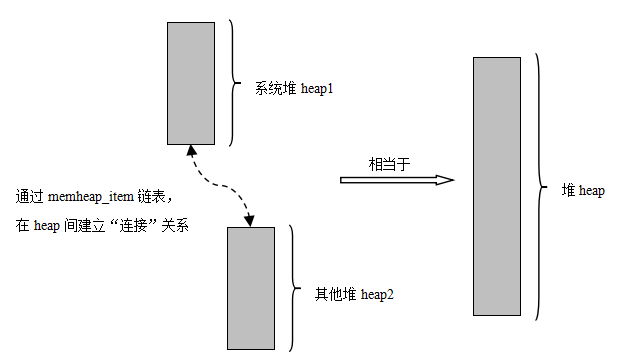

  memheap 工作机制如下图所示，首先将多块内存加入 memheap_item 链表进行粘合。当分配内存块时，会先从默认内存堆去分配内存，当分配不到时会查找 memheap_item 链表，尝试从其他的内存堆上分配内存块。应用程序不用关心当前分配的内存块位于哪个内存堆上，就像是在操作一个内存堆。

2 只使用片内 RAM 的示例

  平时用的就是从片内申请内存，写这部分主要是为了和从片外 SDRAN 申请内存进行对比。选择以开发板创建工程后，选择 STM32F429-ATK-APOLLO 开发板，工程创建后默认是没有开启片外的 SDRAM 的，此时工程中只配置了片内的 RAM 作为内存堆，我们编写一个 sram 内存堆的申请测试函数进行内存堆的测试，测试代码如下所示（示例仅作为测试使用，目的是了解原理，均没有写内存堆的释放函数，下面的测试函数一样）。

void sram_test(void)
{
    int size = 50 * 1024;  // 50KBytes
    rt_uint8_t * ptr = RT_NULL;

    ptr = rt_malloc(size);
    if(ptr != RT_NULL)
    {
        LOG_D("ptr = %p", ptr); // 打印申请到的空间的首地址
    }
    else
    {
        LOG_E("malloc failed");
    }
}
MSH_CMD_EXPORT(sram_test, sram test)

  编译烧写后我们使用定义的 sram_test 命令来进行内存堆的申请测试，测试结果如下。根据测试的日志信息我们可以看出系统复位后内存堆的空间为 183400 字节，我们设定的是每次申请 50KB = 51200 字节的空间，每次申请后打印出剩余的内存堆空间的大小。从结果可以看出，每次申请的内存空间的地址都是 0x2000****，这是因为 STM32 的内部 RAM 空间的起始地址为 0x20000000，等到第四次申请时内部 RAM 的剩余空间大小不够导致申请失败。

 \ | /
- RT -     Thread Operating System
 / | \     4.0.4 build May 10 2022 21:04:03
 2006 - 2021 Copyright by rt-thread team
msh >list_memheap    /* 初始时，打印内存堆空间的信息 */
memheap   pool size  max used size available size
-------- ---------- ------------- --------------
heap     190756     7356          183400
msh >sram_test
[D/main] ptr = 20003380
msh >list_memheap    /* 第 1 次申请后，打印内存堆空间的信息 */
memheap   pool size  max used size available size
-------- ---------- ------------- --------------
heap     190756     58580         132176
msh >sram_test
[D/main] ptr = 2000fb98
msh >list_memheap    /* 第 2 次申请后，打印内存堆空间的信息 */
memheap   pool size  max used size available size
-------- ---------- ------------- --------------
heap     190756     109804        80952
msh >sram_test
[D/main] ptr = 2001c3b0
msh >list_memheap    /* 第 3 次申请后，打印内存堆空间的信息 */
memheap   pool size  max used size available size
-------- ---------- ------------- --------------
heap     190756     161028        29728
msh >sram_test
[E/main] malloc failed
msh >sram_test
[E/main] malloc failed
msh >list_memheap    /* 申请失败后，打印内存堆空间的信息 */
memheap   pool size  max used size available size
-------- ---------- ------------- --------------
heap     190756     161028        29728

3 配置片外 SDRAM 和 内存管理算法

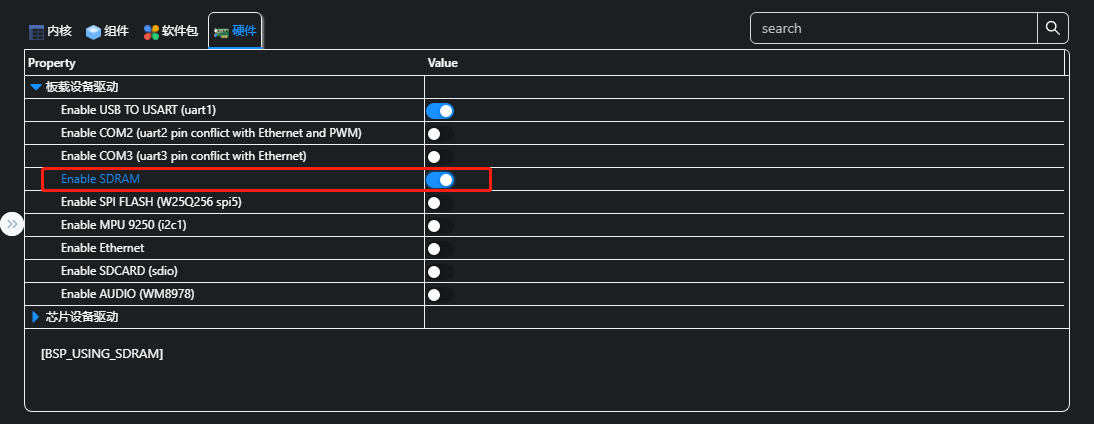

  在 RT-Thread Settings 里面可以配置使能片外的 SDRAM，配置方式如下图所示，配置后 SDRAM 的驱动代码位于路径 libraries/HAL_Drivers/drv_sdram.c 下。SDRAM 外设的配置讲解可以参考文章 RT Thread Studio RGB屏幕之 SDRAM 配置

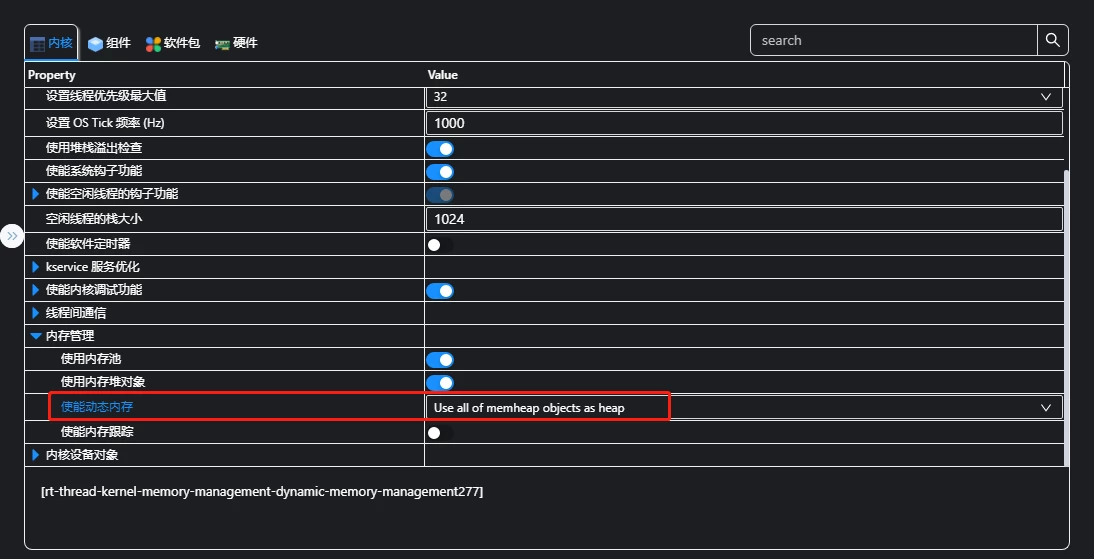

  配置好了片外的 SDRAM 后，我们还需要选择相应的内存管理算法，同样在 RT-Thread Settings 里面进行配置，配置界面如下图所示。

4 SDRAM 的读写测试

  配置完 SDRAM 和内存管理算法后，我们需要将片外的 SDRAM 加入到 memheap_item 链表中进行管理，添加的方法如下：

struct rt_memheap sdram_heap;                  // memheap 控制块
#define SDRAM_BANK_ADDR ((uint32_t)0XC0000000) // SDRAM 的起始地址
#define SDRAM_SIZE      ((uint32_t)0x2000000)  // SDRAM 的大小

/* SDRAM 内存堆的初始化 */
rt_memheap_init(&sdram_heap, "sdram", (void *)SDRAM_BANK_ADDR, SDRAM_SIZE);

  将 SDRAM 内存堆进行初始化后，编译下载置开发板可以后，使用 list_memheap 可以看到新增加的 sdram 内存堆，如下所示。我们可以看到片外的 SDRAM 初始化之后我们并没有使用，但是在 max used size 字段中确显示已经使用了 48 字节的空间，这部分空间是内存堆的数据头，用于 magic、used 信息及链表节点使用。

 \ | /
- RT -     Thread Operating System
 / | \     4.0.4 build May 10 2022 21:24:46
 2006 - 2021 Copyright by rt-thread team
msh >list_memheap
memheap   pool size  max used size available size
-------- ---------- ------------- --------------
sdram    33554432   48            33554384   /* 新增加的 SDRAM */
heap     190584     7356          183228     /* 片内的 RAM */

  为了测试我们初始化的 SDRAM 是否可以正常使用，通常我们会首先写一个 SDRAM 的读写测试函数，对 SDRAM 的每个字节进行读写测试，根据写入和读出的结果是否一致来判断 SDRAM 是否配置正确，读写测试代码如下。正点原子 F429 阿波罗开发板的 SDRAM 使用的是 16 根地址线，因此读写测试时数据位的宽度定义为 16。

#define SDRAM_DATA_WIDTH 16  // 数据位的宽度
#define SDRAM_BANK_ADDR  ((uint32_t)0XC0000000)  // SDRAM 的起始地址

int sdram_test(void)
{
    int i = 0;
    uint32_t start_time = 0, time_cast = 0;
#if SDRAM_DATA_WIDTH == 8
    char data_width = 1;
    uint8_t data = 0;
#elif SDRAM_DATA_WIDTH == 16
    char data_width = 2;
    uint16_t data = 0;
#else
    char data_width = 4;
    uint32_t data = 0;
#endif

    /* write data */
    LOG_D("Writing the %ld bytes data, waiting....", SDRAM_SIZE);
    start_time = rt_tick_get();
    for (i = 0; i < SDRAM_SIZE / data_width; i++)
    {
#if SDRAM_DATA_WIDTH == 8
        *(__IO uint8_t *)(SDRAM_BANK_ADDR + i * data_width) = (uint8_t)0x55;
#elif SDRAM_DATA_WIDTH == 16
        *(__IO uint16_t *)(SDRAM_BANK_ADDR + i * data_width) = (uint16_t)(i % 65535);
#else
        *(__IO uint32_t *)(SDRAM_BANK_ADDR + i * data_width) = (uint32_t)0x55555555;
#endif
    }
    time_cast = rt_tick_get() - start_time;
    LOG_D("Write data success, total time: %d.%03dS.", time_cast / RT_TICK_PER_SECOND,
          time_cast % RT_TICK_PER_SECOND / ((RT_TICK_PER_SECOND * 1 + 999) / 1000));

    /* read data */
    LOG_D("start Reading and verifying data, waiting....");
    for (i = 0; i < SDRAM_SIZE / data_width; i++)
    {
#if SDRAM_DATA_WIDTH == 8
        data = *(__IO uint8_t *)(SDRAM_BANK_ADDR + i * data_width);
        if (data != 0x55)
        {
            LOG_E("SDRAM test failed!");
            break;
        }
#elif SDRAM_DATA_WIDTH == 16
        data = *(__IO uint16_t *)(SDRAM_BANK_ADDR + i * data_width);
        if (data != (i % 65535))
        {
            LOG_E("SDRAM test failed!");
            break;
        }
#else
        data = *(__IO uint32_t *)(SDRAM_BANK_ADDR + i * data_width);
        if (data != 0x55555555)
        {
            LOG_E("SDRAM test failed!");
            break;
        }
#endif
    }

    if (i >= SDRAM_SIZE / data_width)
    {
        LOG_D("SDRAM test success!");
    }

    return RT_EOK;
}
MSH_CMD_EXPORT(sdram_test, sdram test)

  执行读写测试函数后，如果测试成功，日志信息如下。需要注意的是，读写测试函数是对片外 SDRAM 的整片的测试，执行完读写测试代码后，如果申请片外 SDRAM 的空间会直接导致硬件错误，因为我们对 SDRAM 整片的读写测试破坏了 SDRAM 中保存的数据头的信息，所以申请会出错。测试 SDRAM 的读写没有问题后我们应该重启开发板进行内存的申请测试。

 \ | /
- RT -     Thread Operating System
 / | \     4.0.4 build May 10 2022 21:24:46
 2006 - 2021 Copyright by rt-thread team
msh >list_memheap
memheap   pool size  max used size available size
-------- ---------- ------------- --------------
sdram    33554432   48            33554384
heap     190584     7356          183228
msh >sdram_test
[D/drv.sdram] Writing the 33554432 bytes data, waiting....
[D/drv.sdram] Write data success, total time: 4.393S.
[D/drv.sdram] start Reading and verifying data, waiting....
[D/drv.sdram] SDRAM test success!

5 内存堆申请测试

5.1 内部 RAM 和 片外 SDRAM 顺序申请测试

  同样的，我们编写一个函数对添加 SDRAM 后 menheap 管理的内存堆进行测试，测试代码如下

void malloc_test(void)
{
    int size = 50 * 1024;  // 50KBytes
    rt_uint8_t * ptr = RT_NULL;

    ptr = rt_malloc(size);
    if(ptr != RT_NULL)
    {
        LOG_D("ptr = %p", ptr); // 打印申请到的空间的首地址
    }
    else
    {
        LOG_E("malloc failed");
    }
}
MSH_CMD_EXPORT(malloc_test, malloc test)

  下载程序到开发板后，根据测试结果我们可以看到使用 rt_malloc 函数进行申请是首先申请的是片内的 RAM 的空间，等到片内 RAM 的剩余空间不够时系统会去另一块内存堆(SDRAM)上申请空间。

 \ | /
- RT -     Thread Operating System
 / | \     4.0.4 build May 10 2022 20:11:53
 2006 - 2021 Copyright by rt-thread team
msh >list_memheap    /* 初始时，打印内存堆空间的信息 */
memheap   pool size  max used size available size
-------- ---------- ------------- --------------
sdram    33554432   48            33554384
heap     190584     7356          183228
msh >sdram_malloc_test
[D/drv.sdram] ptr = 2000342c /* 申请到的是片内 RAM 的空间 */
msh >list_memheap    /* 第 1 次申请后，打印内存堆空间的信息 */
memheap   pool size  max used size available size
-------- ---------- ------------- --------------
sdram    33554432   48            33554384
heap     190584     58580         132004
msh >sdram_malloc_test
[D/drv.sdram] ptr = 2000fc44 /* 申请到的是片内 RAM 的空间 */
msh >list_memheap    /* 第 2 次申请后，打印内存堆空间的信息 */
memheap   pool size  max used size available size
-------- ---------- ------------- --------------
sdram    33554432   48            33554384
heap     190584     109804        80780
msh >sdram_malloc_test
[D/drv.sdram] ptr = 2001c45c /* 申请到的是片内 RAM 的空间 */
msh >list_memheap    /* 第 3 次申请后，打印内存堆空间的信息 */
memheap   pool size  max used size available size
-------- ---------- ------------- --------------
sdram    33554432   48            33554384
heap     190584     161028        29556
msh >sdram_malloc_test
[D/drv.sdram] ptr = c0000018 /* 片内 RAM 剩余空间不够，申请到的是片外 SDRAM 的空间 */
msh >list_memheap    /* 第 4 次申请后，打印内存堆空间的信息 */
memheap   pool size  max used size available size
-------- ---------- ------------- --------------
sdram    33554432   51272         33503160
heap     190584     161028        29556
msh >sdram_malloc_test
[D/drv.sdram] ptr = c000c830 /* 片内 RAM 剩余空间不够，申请到的是片外 SDRAM 的空间 */

5.2 直接申请片外 SDRAM 内存测试

  如果想直接从片外的 SDRAM 内存空间进行申请时，我们可以使用 rt_memheap_alloc 进行操作，同样我们也编写一个直接从片外 SDRAM 申请空间的测试函数，如下所示。其中 sdram_heap 控制块需要和上文对 SDRAM 初始化 rt_memheap_init(&sdram_heap, ...) 时的控制块的变量保持一致。

void sdram_malloc_test(void)
{
    int size = 50 * 1024;  // 50KBytes
    uint8_t *ptr;

    ptr = rt_memheap_alloc(&sdram_heap, size);
    if(ptr != RT_NULL)
    {
        LOG_D("ptr = %p", ptr); // 打印申请到的空间的首地址
    }
    else
    {
        LOG_E("sdram malloc failed");
    }
}
MSH_CMD_EXPORT(sdram_malloc_test, sdram malloc test)

  直接从片外 SDRAM 申请空间的测试结果如下，从结果中可以看出每次申请的都是片外 SDRAM 中的空间，且此时片内 RAM 的剩余空间大于要申请的空间的大小。

 \ | /
- RT -     Thread Operating System
 / | \     4.0.4 build May 10 2022 20:11:53
 2006 - 2021 Copyright by rt-thread team
msh >list_memheap    /* 初始时，打印内存堆空间的信息 */
memheap   pool size  max used size available size
-------- ---------- ------------- --------------
sdram    33554432   48            33554384
heap     190584     7356          183228
msh >sdram_malloc_test
[D/drv.sdram] ptr = c0000018  /* 申请到的是片外 SDRAM 的空间 */
msh >list_memheap    /* 第 1 次申请后，打印内存堆空间的信息 */
memheap   pool size  max used size available size
-------- ---------- ------------- --------------
sdram    33554432   51272         33503160
heap     190584     7356          183228
msh >sdram_malloc_test
[D/drv.sdram] ptr = c000c830  /* 申请到的是片外 SDRAM 的空间 */
msh >list_memheap    /* 第 2 次申请后，打印内存堆空间的信息 */
memheap   pool size  max used size available size
-------- ---------- ------------- --------------
sdram    33554432   102496        33451936
heap     190584     7356          183228
msh >sdram_malloc_test
[D/drv.sdram] ptr = c0019048  /* 申请到的是片外 SDRAM 的空间 */
msh >list_memheap    /* 第 3 次申请后，打印内存堆空间的信息 */
memheap   pool size  max used size available size
-------- ---------- ------------- --------------
sdram    33554432   153720        33400712
heap     190584     7356          183228

6 补充

6.1 为什么 rt_malloc 优先申请片内 RAM 的内存

  rt_malloc() 的源码(rt-thread/src/memheap.c)如下所示。

void *rt_malloc(rt_size_t size)
{
    void *ptr;

    /* try to allocate in system heap */
    ptr = rt_memheap_alloc(&_heap, size);   // 先从 _heap 控制块中申请内存
    if (ptr == RT_NULL)                     // _heap 控制块申请失败，查找其他的 memheap 控制块
    {
        struct rt_object *object;
        struct rt_list_node *node;
        struct rt_memheap *heap;
        struct rt_object_information *information;

        /* try to allocate on other memory heap 尝试从其他的内存堆中进行申请 */
        information = rt_object_get_information(RT_Object_Class_MemHeap);  // 获取类型为内存堆的对象信息
        RT_ASSERT(information != RT_NULL);
        for (node  = information->object_list.next;
             node != &(information->object_list);
             node  = node->next)  // 遍历 memheap_item 链表
        {
            object = rt_list_entry(node, struct rt_object, list); // 获取结构体的首地址 container_of
            heap   = (struct rt_memheap *)object;

            RT_ASSERT(heap);
            RT_ASSERT(rt_object_get_type(&heap->parent) == RT_Object_Class_MemHeap);

            /* not allocate in the default system heap */
            if (heap == &_heap) // 如果找到的控制块和 _heap 相同则继续查找其他控制块
                continue;

            ptr = rt_memheap_alloc(heap, size); // 找到了其他的内存堆，就从该内存堆上申请空间
            if (ptr != RT_NULL)
                break;
        }
    }

    ... ... // 省去分析无关代码

    return ptr;
}

  分析上述源码我们可以看到首先调用了 rt_memheap_alloc(&_heap, size) 从 _heap 控制块中申请内存，如果从 _heap 控制块中申请失败的话，就从 memheap_list 链表中查找其他的内存堆，如果有其他的内存堆就从找到的内存堆中申请空间，如果没有其他的内存堆则返回 RT_NULL。

  那么 _heap 是在哪里定义和初始化的呢，继续分析源码我们可以发现，在文件 rt-thread/src/memheap.c 中对 _heap 进行了定义和初始化，代码如下。

static struct rt_memheap _heap;

void rt_system_heap_init(void *begin_addr, void *end_addr)
{
    RT_ASSERT((rt_uint32_t)end_addr > (rt_uint32_t)begin_addr);

    /* initialize a default heap in the system */
    rt_memheap_init(&_heap,
                    "heap",
                    begin_addr,
                    (rt_uint32_t)end_addr - (rt_uint32_t)begin_addr);
}

  在 RT-Thread 自动初始化的代码中对片内的内存堆进行了初始化，代码如下

void rt_hw_board_init()
{
    rt_system_heap_init((void *)HEAP_BEGIN, (void *)HEAP_END);  // 初始化内部 RAM 的内存堆

    // #define HEAP_BEGIN       (&__bss_end)
    // #define HEAP_END         STM32_SRAM_END
    // #define STM32_SRAM_END   (0x20000000 + STM32_SRAM_SIZE * 1024)
    // #define STM32_SRAM_SIZE  (192)
}

  根据上面的两段代码，分析后我们可以看出 RT-Thread 自动初始化的代码首先将未使用的片内 RAM 的空间都当做系统的内存堆空间进行初始化，对应的控制块的名称为 _heap，所以在使用 rt_malloc 进行空间的申请时会先申请片内的 RAM。
  除此之外分析 rt_malloc 的源码我们还可以得到申请空间实际调用的是 rt_memheap_alloc，该函数的第一个参数决定了是从哪里申请的空间，所以我们可以直接使用该函数来确定从哪里来申请空间。如果我们想有先从片外的 SDRAM 申请，然后再从片内的 RAM 申请，也可以修改 rt_malloc 的源码，将 ptr = rt_memheap_alloc(&_heap, size); 的第一个参数修改为自己定义的外部 SDRAM 的控制块的名称，对应的将 if (heap == &_heap) 中的 _heap 也修改为自己定义的外部 SDRAM 的控制块的名称。

7 完整代码

  在基于芯片创建的工程的技术上将 drv_sdram.c 的代码进行了部分的修改，修改后的完整代码如下

#include <board.h>

#ifdef BSP_USING_SDRAM
#include <sdram_port.h>

#define DRV_DEBUG
#define LOG_TAG             "drv.sdram"
#include <drv_log.h>

static SDRAM_HandleTypeDef hsdram1;
static FMC_SDRAM_CommandTypeDef command;
#ifdef RT_USING_MEMHEAP_AS_HEAP
static struct rt_memheap sdram_heap;
#endif

/**
  * @brief  Perform the SDRAM exernal memory inialization sequence
  * @param  hsdram: SDRAM handle
  * @param  Command: Pointer to SDRAM command structure
  * @retval None
  */
static void SDRAM_Initialization_Sequence(SDRAM_HandleTypeDef *hsdram, FMC_SDRAM_CommandTypeDef *Command)
{
    __IO uint32_t tmpmrd = 0;
    uint32_t target_bank = 0;

#if SDRAM_TARGET_BANK == 1
    target_bank = FMC_SDRAM_CMD_TARGET_BANK1;
#else
    target_bank = FMC_SDRAM_CMD_TARGET_BANK2;
#endif

    /* Configure a clock configuration enable command */
    Command->CommandMode           = FMC_SDRAM_CMD_CLK_ENABLE;
    Command->CommandTarget         = target_bank;
    Command->AutoRefreshNumber     = 1;
    Command->ModeRegisterDefinition = 0;

    /* Send the command */
    HAL_SDRAM_SendCommand(hsdram, Command, 0x1000);

    /* Insert 100 ms delay */
    /* interrupt is not enable, just to delay some time. */
    for (tmpmrd = 0; tmpmrd < 0xffffff; tmpmrd ++)
        ;

    /* Configure a PALL (precharge all) command */
    Command->CommandMode            = FMC_SDRAM_CMD_PALL;
    Command->CommandTarget          = target_bank;
    Command->AutoRefreshNumber      = 1;
    Command->ModeRegisterDefinition = 0;

    /* Send the command */
    HAL_SDRAM_SendCommand(hsdram, Command, 0x1000);

    /* Configure a Auto-Refresh command */
    Command->CommandMode            = FMC_SDRAM_CMD_AUTOREFRESH_MODE;
    Command->CommandTarget          = target_bank;
    Command->AutoRefreshNumber      = 8;
    Command->ModeRegisterDefinition = 0;

    /* Send the command */
    HAL_SDRAM_SendCommand(hsdram, Command, 0x1000);

    /* Program the external memory mode register */
#if SDRAM_DATA_WIDTH == 8
    tmpmrd = (uint32_t)SDRAM_MODEREG_BURST_LENGTH_1     |
#elif SDRAM_DATA_WIDTH == 16
    tmpmrd = (uint32_t)SDRAM_MODEREG_BURST_LENGTH_2     |
#else
    tmpmrd = (uint32_t)SDRAM_MODEREG_BURST_LENGTH_4     |
#endif
             SDRAM_MODEREG_BURST_TYPE_SEQUENTIAL        |
#if SDRAM_CAS_LATENCY == 3
             SDRAM_MODEREG_CAS_LATENCY_3                |
#else
             SDRAM_MODEREG_CAS_LATENCY_2                |
#endif
             SDRAM_MODEREG_OPERATING_MODE_STANDARD      |
             SDRAM_MODEREG_WRITEBURST_MODE_SINGLE;

    Command->CommandMode            = FMC_SDRAM_CMD_LOAD_MODE;
    Command->CommandTarget          = target_bank;
    Command->AutoRefreshNumber      = 1;
    Command->ModeRegisterDefinition = tmpmrd;

    /* Send the command */
    HAL_SDRAM_SendCommand(hsdram, Command, 0x1000);

    /* Set the device refresh counter */
    HAL_SDRAM_ProgramRefreshRate(hsdram, SDRAM_REFRESH_COUNT);
}

static int SDRAM_Init(void)
{
    int result = RT_EOK;
    FMC_SDRAM_TimingTypeDef SDRAM_Timing;

    /* SDRAM device configuration */
    hsdram1.Instance = FMC_SDRAM_DEVICE;
    SDRAM_Timing.LoadToActiveDelay    = LOADTOACTIVEDELAY;
    SDRAM_Timing.ExitSelfRefreshDelay = EXITSELFREFRESHDELAY;
    SDRAM_Timing.SelfRefreshTime      = SELFREFRESHTIME;
    SDRAM_Timing.RowCycleDelay        = ROWCYCLEDELAY;
    SDRAM_Timing.WriteRecoveryTime    = WRITERECOVERYTIME;
    SDRAM_Timing.RPDelay              = RPDELAY;
    SDRAM_Timing.RCDDelay             = RCDDELAY;

#if SDRAM_TARGET_BANK == 1
    hsdram1.Init.SDBank             = FMC_SDRAM_BANK1;
#else
    hsdram1.Init.SDBank             = FMC_SDRAM_BANK2;
#endif
#if SDRAM_COLUMN_BITS == 8
    hsdram1.Init.ColumnBitsNumber   = FMC_SDRAM_COLUMN_BITS_NUM_8;
#elif SDRAM_COLUMN_BITS == 9
    hsdram1.Init.ColumnBitsNumber   = FMC_SDRAM_COLUMN_BITS_NUM_9;
#elif SDRAM_COLUMN_BITS == 10
    hsdram1.Init.ColumnBitsNumber   = FMC_SDRAM_COLUMN_BITS_NUM_10;
#else
    hsdram1.Init.ColumnBitsNumber   = FMC_SDRAM_COLUMN_BITS_NUM_11;
#endif
#if SDRAM_ROW_BITS == 11
    hsdram1.Init.RowBitsNumber      = FMC_SDRAM_ROW_BITS_NUM_11;
#elif SDRAM_ROW_BITS == 12
    hsdram1.Init.RowBitsNumber      = FMC_SDRAM_ROW_BITS_NUM_12;
#else
    hsdram1.Init.RowBitsNumber      = FMC_SDRAM_ROW_BITS_NUM_13;
#endif

#if SDRAM_DATA_WIDTH == 8
    hsdram1.Init.MemoryDataWidth    = FMC_SDRAM_MEM_BUS_WIDTH_8;
#elif SDRAM_DATA_WIDTH == 16
    hsdram1.Init.MemoryDataWidth    = FMC_SDRAM_MEM_BUS_WIDTH_16;
#else
    hsdram1.Init.MemoryDataWidth    = FMC_SDRAM_MEM_BUS_WIDTH_32;
#endif
    hsdram1.Init.InternalBankNumber = FMC_SDRAM_INTERN_BANKS_NUM_4;
#if SDRAM_CAS_LATENCY == 1
    hsdram1.Init.CASLatency         = FMC_SDRAM_CAS_LATENCY_1;
#elif SDRAM_CAS_LATENCY == 2
    hsdram1.Init.CASLatency         = FMC_SDRAM_CAS_LATENCY_2;
#else
    hsdram1.Init.CASLatency         = FMC_SDRAM_CAS_LATENCY_3;
#endif
    hsdram1.Init.WriteProtection    = FMC_SDRAM_WRITE_PROTECTION_DISABLE;
#if SDCLOCK_PERIOD == 2
    hsdram1.Init.SDClockPeriod      = FMC_SDRAM_CLOCK_PERIOD_2;
#else
    hsdram1.Init.SDClockPeriod      = FMC_SDRAM_CLOCK_PERIOD_3;
#endif
    hsdram1.Init.ReadBurst          = FMC_SDRAM_RBURST_ENABLE;
#if SDRAM_RPIPE_DELAY == 0
    hsdram1.Init.ReadPipeDelay      = FMC_SDRAM_RPIPE_DELAY_0;
#elif SDRAM_RPIPE_DELAY == 1
    hsdram1.Init.ReadPipeDelay      = FMC_SDRAM_RPIPE_DELAY_1;
#else
    hsdram1.Init.ReadPipeDelay      = FMC_SDRAM_RPIPE_DELAY_2;
#endif

    /* Initialize the SDRAM controller */
    if (HAL_SDRAM_Init(&hsdram1, &SDRAM_Timing) != HAL_OK)
    {
        LOG_E("SDRAM init failed!");
        result = -RT_ERROR;
    }
    else
    {
        /* Program the SDRAM external device */
        SDRAM_Initialization_Sequence(&hsdram1, &command);
        LOG_D("sdram init success, mapped at 0x%X, size is %d bytes, data width is %d", SDRAM_BANK_ADDR, SDRAM_SIZE, SDRAM_DATA_WIDTH);
#ifdef RT_USING_MEMHEAP_AS_HEAP
        /* If RT_USING_MEMHEAP_AS_HEAP is enabled, SDRAM is initialized to the heap */
        rt_memheap_init(&sdram_heap, "sdram", (void *)SDRAM_BANK_ADDR, SDRAM_SIZE);
#endif
    }

    return result;
}
INIT_BOARD_EXPORT(SDRAM_Init);

#ifdef DRV_DEBUG
#ifdef FINSH_USING_MSH
int sdram_test(void)
{
    int i = 0;
    uint32_t start_time = 0, time_cast = 0;
#if SDRAM_DATA_WIDTH == 8
    char data_width = 1;
    uint8_t data = 0;
#elif SDRAM_DATA_WIDTH == 16
    char data_width = 2;
    uint16_t data = 0;
#else
    char data_width = 4;
    uint32_t data = 0;
#endif

    /* write data */
    LOG_D("Writing the %ld bytes data, waiting....", SDRAM_SIZE);
    start_time = rt_tick_get();
    for (i = 0; i < SDRAM_SIZE / data_width; i++)
    {
#if SDRAM_DATA_WIDTH == 8
        *(__IO uint8_t *)(SDRAM_BANK_ADDR + i * data_width) = (uint8_t)0x55;
#elif SDRAM_DATA_WIDTH == 16
        *(__IO uint16_t *)(SDRAM_BANK_ADDR + i * data_width) = (uint16_t)(i % 65535);
#else
        *(__IO uint32_t *)(SDRAM_BANK_ADDR + i * data_width) = (uint32_t)0x55555555;
#endif
    }
    time_cast = rt_tick_get() - start_time;
    LOG_D("Write data success, total time: %d.%03dS.", time_cast / RT_TICK_PER_SECOND,
          time_cast % RT_TICK_PER_SECOND / ((RT_TICK_PER_SECOND * 1 + 999) / 1000));

    /* read data */
    LOG_D("start Reading and verifying data, waiting....");
    for (i = 0; i < SDRAM_SIZE / data_width; i++)
    {
#if SDRAM_DATA_WIDTH == 8
        data = *(__IO uint8_t *)(SDRAM_BANK_ADDR + i * data_width);
        if (data != 0x55)
        {
            LOG_E("SDRAM test failed!");
            break;
        }
#elif SDRAM_DATA_WIDTH == 16
        data = *(__IO uint16_t *)(SDRAM_BANK_ADDR + i * data_width);
        if (data != (i % 65535))
        {
            LOG_E("SDRAM test failed!");
            break;
        }
#else
        data = *(__IO uint32_t *)(SDRAM_BANK_ADDR + i * data_width);
        if (data != 0x55555555)
        {
            LOG_E("SDRAM test failed!");
            break;
        }
#endif
    }

    if (i >= SDRAM_SIZE / data_width)
    {
        LOG_D("SDRAM test success!");
    }

    return RT_EOK;
}
MSH_CMD_EXPORT(sdram_test, sdram test)

/* 直接从片外 SDRAM 申请空间测试 */
void sdram_malloc_test(void)
{
    int size = 50 * 1024;  // 50KBytes
    uint8_t *ptr;

    ptr = rt_memheap_alloc(&sdram_heap, size);
    if(ptr != RT_NULL)
    {
        LOG_D("ptr = %p", ptr); // 打印申请到的空间的首地址
    }
    else
    {
        LOG_E("malloc failed");
    }
}
MSH_CMD_EXPORT(sdram_malloc_test, sdram malloc test)

/* 从片内 RAM 和 片外 SDRAM 顺序申请测试 */
void malloc_test(void)
{
    int size = 50 * 1024;  // 50KBytes
    rt_uint8_t * ptr = RT_NULL;

    ptr = rt_malloc(size);
    if(ptr != RT_NULL)
    {
        LOG_D("ptr = %p", ptr); // 打印申请到的空间的首地址
    }
    else
    {
        LOG_E("malloc failed");
    }
}
MSH_CMD_EXPORT(malloc_test, malloc test)
#endif /* FINSH_USING_MSH */
#endif /* DRV_DEBUG */
#endif /* BSP_USING_SDRAM */

sdram_port.h

#ifndef __SDRAM_PORT_H__
#define __SDRAM_PORT_H__

/* parameters for sdram peripheral */
/* Bank1 or Bank2 */
#define SDRAM_TARGET_BANK               1
/* stm32f4 Bank1:0XC0000000  Bank2:0XD0000000 */
#define SDRAM_BANK_ADDR                 ((uint32_t)0XC0000000)
/* data width: 8, 16, 32 */
#define SDRAM_DATA_WIDTH                16
/* column bit numbers: 8, 9, 10, 11 */
#define SDRAM_COLUMN_BITS               9
/* row bit numbers: 11, 12, 13 */
#define SDRAM_ROW_BITS                  13
/* cas latency clock number: 1, 2, 3 */
#define SDRAM_CAS_LATENCY               3
/* read pipe delay: 0, 1, 2 */
#define SDRAM_RPIPE_DELAY               1
/* clock divid: 2, 3 */
#define SDCLOCK_PERIOD                  2
/* refresh rate counter */
#define SDRAM_REFRESH_COUNT             ((uint32_t)0x02AB)
#define SDRAM_SIZE                      ((uint32_t)0x2000000)

/* Timing configuration for W9825G6KH-6 */
/* 90 MHz of SD clock frequency (180MHz/2) */
/* TMRD: 2 Clock cycles */
#define LOADTOACTIVEDELAY               2
/* TXSR: 7x11.90ns */
#define EXITSELFREFRESHDELAY            8
/* TRAS: 4x11.90ns */
#define SELFREFRESHTIME                 6
/* TRC:  7x11.90ns */
#define ROWCYCLEDELAY                   6
/* TWR:  2 Clock cycles */
#define WRITERECOVERYTIME               2
/* TRP:  2x11.90ns */
#define RPDELAY                         2
/* TRCD: 2x11.90ns */
#define RCDDELAY                        2

/* memory mode register */
#define SDRAM_MODEREG_BURST_LENGTH_1             ((uint16_t)0x0000)
#define SDRAM_MODEREG_BURST_LENGTH_2             ((uint16_t)0x0001)
#define SDRAM_MODEREG_BURST_LENGTH_4             ((uint16_t)0x0002)
#define SDRAM_MODEREG_BURST_LENGTH_8             ((uint16_t)0x0004)
#define SDRAM_MODEREG_BURST_TYPE_SEQUENTIAL      ((uint16_t)0x0000)
#define SDRAM_MODEREG_BURST_TYPE_INTERLEAVED     ((uint16_t)0x0008)
#define SDRAM_MODEREG_CAS_LATENCY_2              ((uint16_t)0x0020)
#define SDRAM_MODEREG_CAS_LATENCY_3              ((uint16_t)0x0030)
#define SDRAM_MODEREG_OPERATING_MODE_STANDARD    ((uint16_t)0x0000)
#define SDRAM_MODEREG_WRITEBURST_MODE_PROGRAMMED ((uint16_t)0x0000)
#define SDRAM_MODEREG_WRITEBURST_MODE_SINGLE     ((uint16_t)0x0200)

#endif
RT-Thread学习笔记（二）之STM32
weixin_53175172的博客
10-19 1316
RT-Thread内核、RT-Thread系统初始化流程。
RT-Thread的内存管理原理和应用
mftang的博客
09-06 1284
本文主要介绍RT-Thread内存管理的相关内容，包括内存管理的意义，实现方式，以及应用等内容。还编写具体案例演示内存管理函数的用法。
rtthread学习笔记系列(9) -- 内存管理
qq_39665253的博客
01-14 1029
前面两篇已经把第1，2种算法看了，现在就来看看第三种算法，第三种算法主要是针对大内存使用的。第二种，小内存算法在分配内存的时候，随着内存碎片的增多，分配速度会越来越慢，当总的内存太大的时候，内存碎片的数量可能会更多，此时这种算法就会变得不再适用。如果该区域完全空闲，并且我们可以从其他区域进行分配，则将该区域移到FreeZones列表中。关键字告诉读代码的人这个变量的值不会改变，这有助于理解代码的行为。的值，编译器会报错，因此可以防止因误操作而导致的错误。2.针对小内存块的分配管理（小内存管理算法）
RT_Thread-内存管理
最新发布
zhuimeng_1234的博客
04-01 336
RT-Thread 内存管理
RT-Thread memheap 开启多块 SRAM的方法
坚韧与专注
05-28 1529
RT-Thread memheap 开启多块 SRAM的方法
RT-Thread系列--内存堆MEMHEAP源码分析
coderma的博客
01-13 1099
RT-Thread MEMHEAP源码分析
rt-thread memheap管理
weixin_40311442的博客
07-16 53
原创作者: u_15797962 转载于: https://blog.51cto.com/u_15797962/...
RT-Thread动态内存扩展，使用多块不连续的RAM作为动态内存
zhang90283的博客
03-26 1493
当系统中存在多个内存堆的时候，用户只需要在系统初始化时将多个所需的 memheap 初始化，并开启 memheap 功能就可以很方便地把多个 memheap（地址可不连续）粘合起来用于系统的 heap 分配。这颗MCU的SRAM默认是使用192K，即从地址0x20000000开始，最大0x30000(192KB)大小，另外64K的RAM是从地址0x10000000开始，最大0x10000(64KB)大小。同时也能看到heap的可用大小只有2716Byte了，本次新增sram2也就是因为这个可用空间不够。
RT-thread相关介绍与面试问题+答案
03-05
RT-thread是一款轻量级的嵌入式实时多线程操作系统，它支持多任务处理，并具备良好的移植性、可裁剪性和可扩展性。RT-thread的核心架构包括内核、中间层组件以及软件包三个层次。 - **内核**：负责基础的多线程管理...
RT-Thread内核----内存管理
rank_fei的博客
12-15 1030
计算机系统中，变量、中间数据一般存放在 RAM 中，只有在实际使用时才将它们从 RAM 调入到 CPU 中进行运算。一些数据需要的内存大小需要在程序运行过程中根据实际情况确定，这就要求系统具有对内存空间进行动态管理的能力，在用户需要一段内存空间时，向系统申请，系统选择一段合适的内存空间分配给用户，用户使用完毕后，再释放回系统，以便系统将该段内存空间回收再利用。 这章主要介绍 RT-Thread 中的两种内存管理方式，动态内存堆管理和静态内存池管理，学完本章会了解 RT-Thread 的内存管理原理使用方法
RT-Thread 操作系统介绍、移植及内核介绍
sinat_30943509的博客
08-07 6371
做世界级的 OS，让万物互联，信息畅通无阻，成为未来 AIoT 领域最为主流的操作系统平台。RT-Thread 是一个集实时操作系统（RTOS）内核、中间件组件和开发者社区于一体的技术平台，由熊谱翔先生带领并集合开源社区力量开发而成，RT-Thread 也是一个组件完整丰富、高度可伸缩、简易开发、超低功耗、高安全性的物联网操作系统。RT-Thread 具备一个 IoT OS 平台所需的所有关键组件，例如GUI、网络协议栈、安全传输、低功耗组件等等。
RT thread在STM32F429实现finish shell功能
11-22
在STM32F429上实现RT thread的外部SDRAM拉起finish shell线程实现功能，通过串口接收和发送
RT-Thread管理多个内存块
cuycu的博客
02-05 371
函数中被调用的，旨意板级初始化，所以这个内存块就是芯片内部RAM。这个内存块中分配，那它是何方神圣呢？
rt-thread-------内存管理（内存堆）
qq_39854159的博客
07-05 1909
简述堆和栈堆（stack）：由编译器自动分配释放栈（heap）：一般由程序员分配和释放。 小内存管理法、slab 管理算法、memheap 管理算法
RT-Thread 学习笔记：memheap 死机问题的分析与解决
坚韧与专注
05-28 1385
RT-Thread 学习笔记：memheap 死机问题的分析与解决
RT-Thread （1） 添加外部内存到内存管理
u013131653的博客
09-25 2311
系列文章目录 提示：这里可以添加系列文章的所有文章的目录，目录需要自己手动添加 例如：第一章 Python 机器学习入门之pandas的使用 提示：写完文章后，目录可以自动生成，如何生成可参考右边的帮助文档 目录 系列文章目录 0 前言 0.1 硬件资源 0.2 软件资源 1 初始化硬件资源 2 注册内存管理 2.1 RTT内存堆初探 2.2 memheap管理算法 0 前言 以前接触过一段时间的RTT，但是当时是直接使用了RTT的一个BSP，所以并未深入研究过。这
RT-Thread 05内存管理
dsf031411的博客
10-05 3925
在计算系统中，变量、中间数据一般存放在系统存储空间中，只有在实际使用时才将它们从存储空间调入到中央处理器内部进行运算。通常存储空间可以分为两种：内部存储空间和外部存储空间。内部存储空间访问速度比较快，能够按照变量地址随机地访问，也就是我们通常所说的RAM（随机存储器），或电脑的内存；而外部存储空间内所保存的内容相对来说比较固定，即使掉电后数据也不会丢失，这就是通常所讲的ROM（只读存储器），也可以把
RT_THREAD管理STM32F407外挂SDRAM
nanmin145K的博客
05-15 2959
本文旨在讲解一下怎样让RT_THREAD管理STM32F407外挂的SDRAM，因官方没有对STM32F407作详细的移植教程，自己摸索了几天，把过程分享于此，需要下载源码的，可以到这里去下载。 首先参考STM32F407外挂SRAM应用，实现了在启动过程中，将外挂的SDRAM初始化。该参考完成以后不加系统，也可以在应用代码里面实现内存的各种应用，不需要用__atrribute__来指定具体的内存位置。这里主要参考了对.s文件的修改，注：参考里的“0x20000100 替换 __initial_sp”这一
RT-Thread的内存分布
weixin_43604927的博客
10-17 888
RT-Thread的内存分布 MCU 个人电脑 RAM 内存 Flash 硬盘 编译器会将程序分为好几类，分别存储在不同的存储区中 linking... Program Size: Code=48008 RO-data=5660 RW-data=604 ZI-data=2124 After Build - User command \#1: fromelf --bin.\\build\\rtthread-stm32.axf--output rtthread.bin ".\\build
rtthread内存池初始化
12-29
### RT-Thread 内存池初始化方法 #### 内存池概述 内存池是一种用于高效分配固定大小块状内存的数据结构，在嵌入式系统中广泛使用。通过预先分配一定数量的内存块，可以显著提高动态内存分配的速度并减少碎片化。 #### 内存池创建过程 在 RT-Thread 中，内存池可以通过 `rt_mp_create` 函数来创建[^1]。此函数接受三个参数：内存池名称、每一块内存的大小以及整个内存池所含有的块数。当成功创建后会返回指向新建立好的内存池控制块指针；如果失败则返回 NULL 值表示错误发生。 ```c rt_mempool_t rt_mp_create(const char *name, size_t block_size, void *start_addr, size_t nblocks); ``` 其中： - name 是给定对象的名字字符串； - block_size 表示单个数据项占用字节数目； - start_addr 则是指向起始地址位置的一个指针变量； - nblocks 代表总共包含了多少这样的连续存储单元。 #### 动态内存池配置 对于那些无法预知确切尺寸需求的应用场景来说，RT-Thread 提供了更加灵活的方式来进行处理——即允许开发者定义自己的内存区域作为输入参数传递给上述提到过的接口函数完成相应设置工作。这种方式下，应用程序能够更好地掌控资源利用情况，并且可以根据实际情况调整策略以达到最优性能表现[^2]。 #### 使用实例 下面给出一段简单的例子展示如何在一个基于 RT-Thread 的项目里实现自定义静态数组形式提供的缓冲区用来构建小型堆栈式的简单缓存机制： ```c #include "rtthread.h" #define POOL_SIZE (8*4) /* 每个block有四个字节 */ static char memory_pool[POOL_SIZE]; int main(void){ struct rt_memheap heap; // 初始化内存池 rt_memheap_init(&heap,memory_pool,sizeof(memory_pool)); // 创建一个名为"testmp",每个元素占4bytes共8个slot组成的memory pool. rt_mp_create("testmp", sizeof(int), &heap, 8); while(1){ // 应用逻辑... } } ``` 这段代码展示了怎样将一片特定区域内的一部分划分出来形成可供后续使用的可变长度链表节点集合体。这里需要注意的是，为了确保程序正常运作，应当合理规划好各个组件之间的关系及其相互作用方式[^3]。
评论 1
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
