在UG的特征示教中，成功示教的特征没有属性值，如高度，长度等？

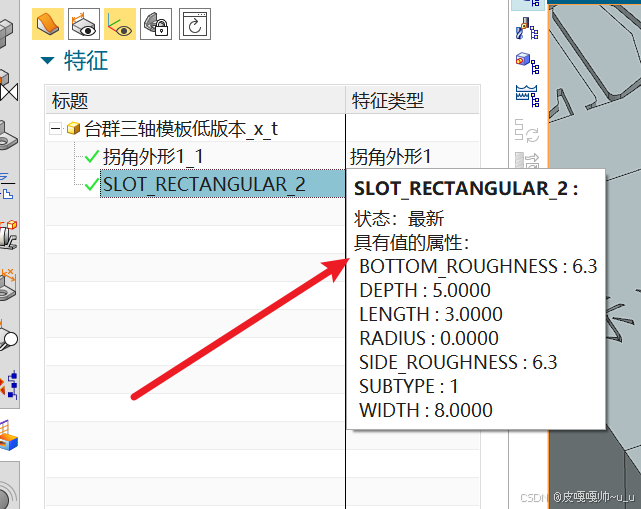

如下图，使用系统自带的特征识别，是有属性值，长度，宽度等

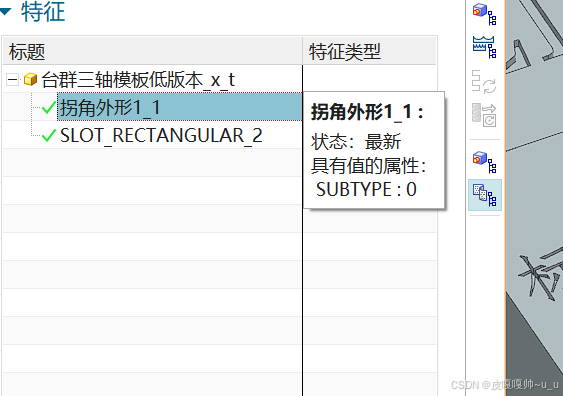

使用示教的特征，没有属性值，下图是示教的特征：

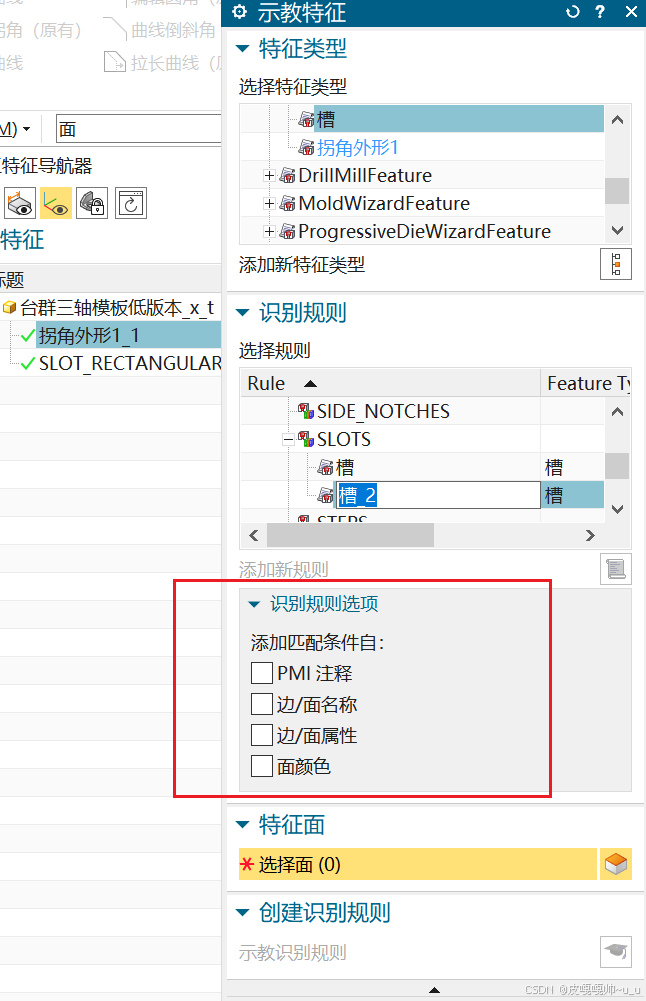

在使用示教时，勾选了识别规则选项：

全部勾选在进行示教，同样也是没有特征属性，在使用了NX1980、NX2406等不同版本都是一样。请指导，谢谢。
