Vantage（声学实验平台） 使用（二）

首先我们选择如何学习写“菜谱”，即设置Vantage平台参数，使 VSX.m可以照这些设置进行硬件控制。

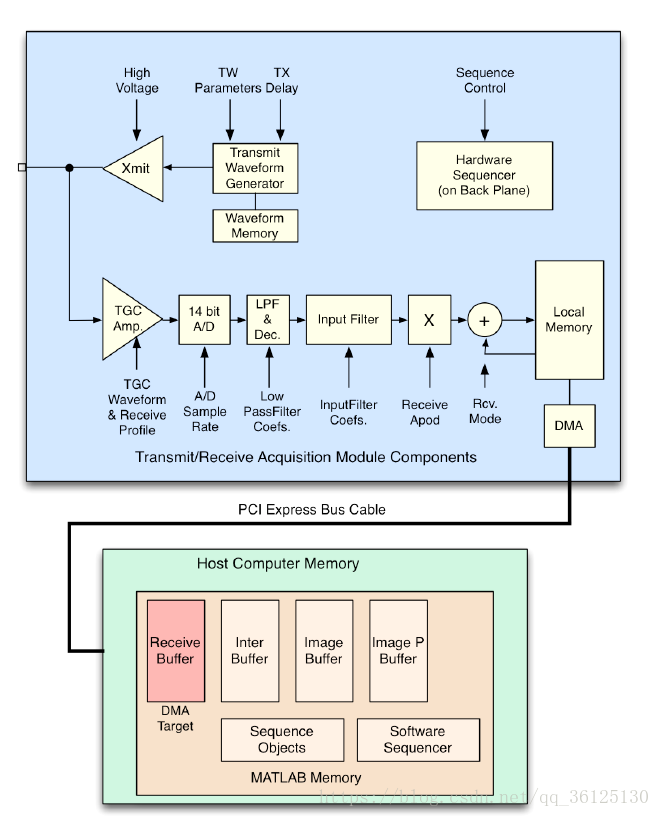

首先我们要知道我们需要使用Vantage可以控制的基本硬件以及必须的本地主机的buffer，如下图所示：

一个完整的超声成像过程按照顺序可以分为：

1.通过探头发射特定波形，特定序列的超声波

2.经过声场反射，探头接收声波，转换为电信号

3.经过 TGC，AD转换为图像信息，存储在Vantage的local memory中

4.经过DMA，传到主机的Receive Buffer中

5.Receive Buffer中的数据根据需要或者处理为I，Q信号存储在Inter Buffer 中，或者取包络保存其辉度信息存储在Image       Buffer 中，两者也可一同时进行

6.Image Buffer中的辉度信息经过滤波等过程存入Image P Buffer中

7.Image P Buffer中的数据经过插值等过程进行显示。

为了让Vantage能够完成这整个过程，由于已经有VSX这个厨师，我们需要将上述“做菜”过程，按特定需求写成“菜谱”。

一份菜谱，需要三种类型的信息，一是原材料（葱，姜，蒜，肉），二是动作（煎，炒，烹，炸），三是顺序（先做什么后做什么）。

对应在Vantage中，我们的设置文件应该包含资源设置（内存分配，波形设置，收发孔径等），基本操作（收，发，滤波，跳转等），执行顺序三部分。
